雷尼绍OMP60机床测头屏蔽防护结构

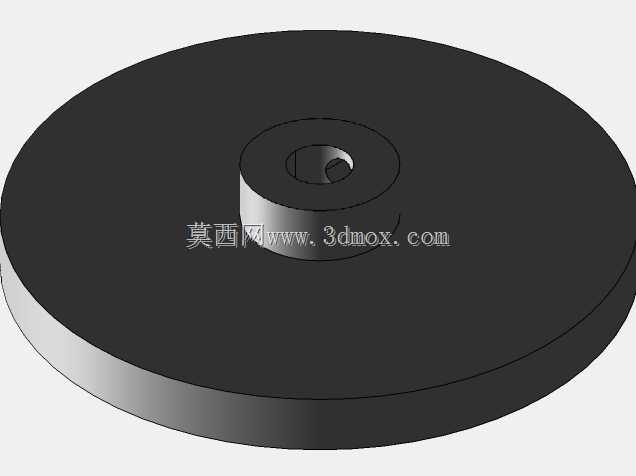

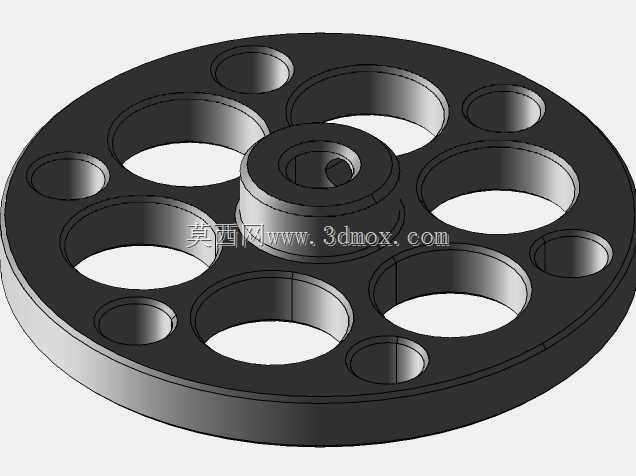

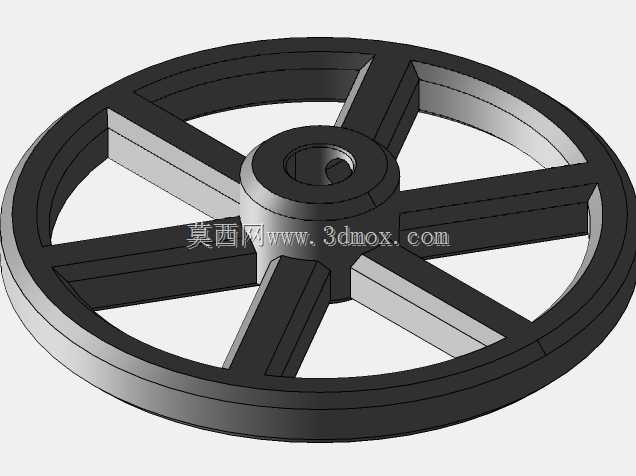

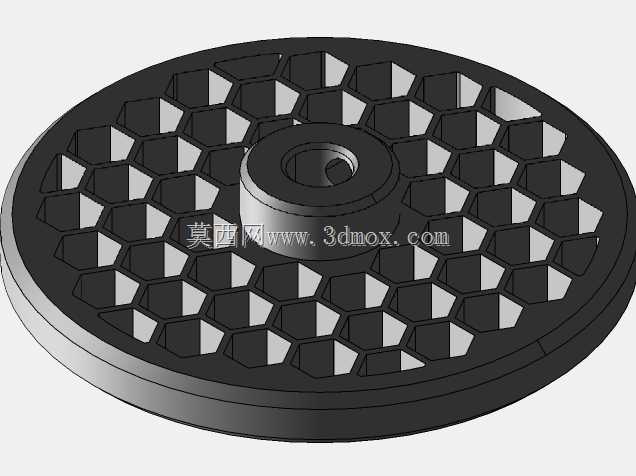

　　在数控加工车间的实际生产场景里，机床测头的运行稳定性直接决定了工件找正、在机测量的效率与精度，雷尼绍OMP60作为通用型接触式测头广泛搭载于各类立式加工中心、数控铣床主轴端，日常加工过程中飞溅的切屑、喷淋的切削液很容易附着在测头本体的信号收发区域，或是卡滞在测针与本体的连接缝隙处，轻则触发误信号导致测量数据偏差，重则造成测头内部元器件损坏，增加产线停机维护的成本。这款适配OMP60测头的屏蔽防护结构，正是针对车间现场的这类实际痛点设计，采用PLA材质通过增材制造方式加工成型，整体结构围绕测头本体的安装边界做适配，不会额外占用过多主轴端的安全空间，避免防护结构与工作台、夹具、工件发生干涉。从结构设计逻辑来看，

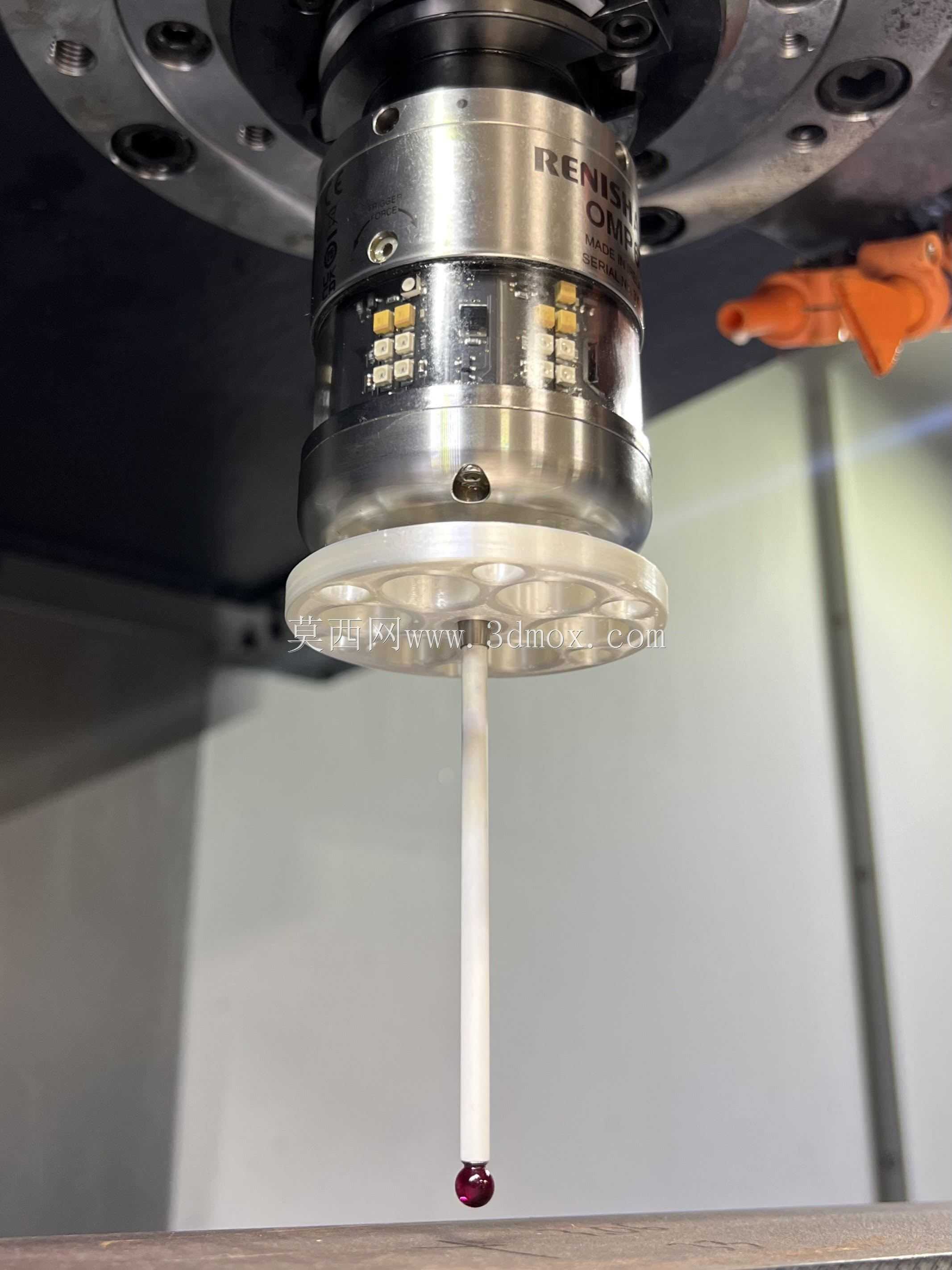

　　防护件的安装基准完全贴合OMP60测头本体的外轮廓台阶面，安装时不需要对原有测头做任何拆解或改装，仅通过侧面的紧固孔位即可完成固定，孔位设计兼容10-32、10-24以及M5三种规格的平头螺钉，适配不同车间现有紧固件的备货情况，安装时只要保证固定螺丝端面完全沉平，就不会出现螺钉凸出剐蹭测针活动范围的问题，完全不会干扰测针在触发测量时的正常浮动行程，保证测头原有的触发精度不受防护结构影响。防护结构的核心屏蔽区域覆盖测头本体上的信号传输窗口与电路外露部分，既可以阻挡加工过程中高速飞溅的高温切屑直接冲击测头本体表面，避免切屑烫损测头外壳的密封层，也能减少切削液裹挟的金属粉尘附着在信号收发区域，降低信号干扰导致的测量失准概率，

　　同时防护结构的下沿做了圆滑过渡处理，不会在测头移动过程中勾挂切屑或是线缆。从安装边界尺寸来看，防护结构装配完成后，最大外圆直径略大于测头本体直径但远小于标准刀柄的法兰直径，在主轴换刀过程中不会与刀库的刀爪发生碰撞，完全适配各类常见的斗笠式刀库、圆盘式刀库的换刀空间要求；防护结构的下端面与测针安装基座保留了足够的安全间隙，即使测针在测量过程中触发最大行程的偏移，也不会与防护结构发生硬接触，不会额外增加测头的触发力，保证测量数据的可靠性。在实际车间应用中，这类防护结构尤其适合铸铁件、铸钢件这类产生硬质崩碎切屑的加工场景，以往没有防护时，加工完一件工件就需要操作人员用气枪清理测头表面的切屑，频繁的气枪吹扫如果角度不当还可能造成测针弯折，

　　加装该防护结构后，切屑会直接被防护层挡在测头核心区域外，仅需要每班例行检查时清理一次即可，大幅降低了日常维护的频次，也减少了测头因为切屑卡滞导致的故障概率。设计过程中也充分考虑了增材制造的工艺特性，整体结构没有大角度的悬空面，不需要额外添加支撑即可打印成型，打印完成后仅需要简单去除毛边即可投入使用，后期如果防护结构因为切屑撞击出现磨损，也可以快速重新打印替换，不需要采购昂贵的原厂防护配件，大幅降低了车间的耗材成本。同时结构上没有遮挡测头本身的状态指示灯，操作人员在机床外侧就可以直接观察测头的工作状态，不需要额外调整观察角度，适配车间现场的操作习惯。
