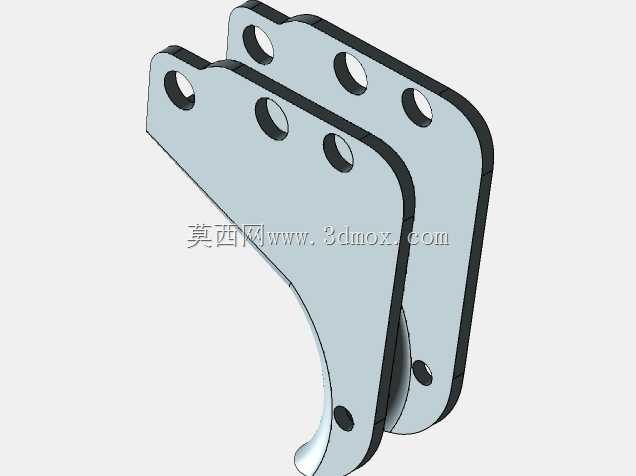

在普通卧式车床的操作控制回路里,触发类构件是衔接操作指令与执行机构动作的核心传力零件,这类零件的轮廓精度、安装适配性直接决定了操作反馈的清晰度与机构动作的可靠性,本次设计的M240触发器正是适配CA6140系列车床操控系统的专用传力构件。从实际应用场景来看,该触发器安装在车床操作面板侧的操控机构安装位,日常承担操作力传导、触发位置定位、动作行程限位的核心作用,操作人员扳动操作手柄时,力通过手柄转轴传递到触发器接触端,触发器绕自身安装轴做定角度摆动,将操作力传递到后续的行程开关拨杆或者连锁机构拨叉上,完成主轴启停、进给切换这类操控指令的传递,整个动作过程中触发器需要承受反复的交变接触应力,同时要保证长期使用后轮廓磨损量控制在允许范围内,避免出现触发行程偏移、操作卡滞这类常见故障。

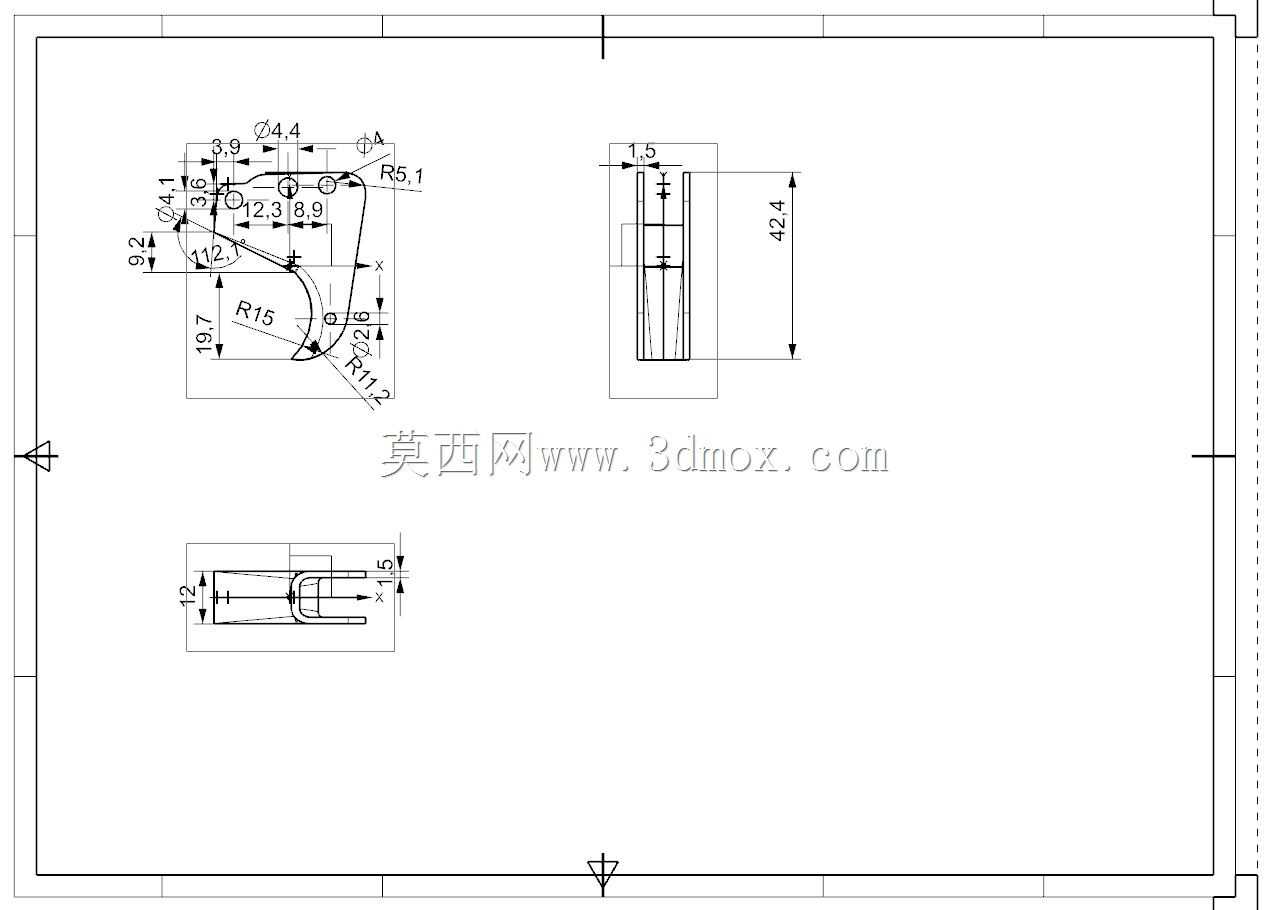

从设计思路层面出发,该触发器的结构采用了异形轮廓加开槽安装段的组合形式,主体轮廓通过多段圆弧与直线段相切衔接,其中R15、R5.1、R11.2这些圆弧段分别对应不同的接触工作面:R15的大圆弧面是与操作手柄凸轮段接触的受力面,设计时特意控制了该面的表面粗糙度要求,减少长期反复接触带来的磨粒磨损;R5.1的圆弧段是触发动作终点的限位接触面,与机身上的限位挡块贴合时刚好达到额定触发行程,避免过行程压坏后续的行程开关元件;R11.2的圆弧过渡段则是动作过程中的让位轮廓,保证触发器摆动过程中不会和周边的支座、紧固件发生运动干涉。零件上端的开槽安装段是整个构件的安装基准,槽宽尺寸严格匹配安装转轴的直径公差,槽深42.4mm的尺寸设计既保证了转轴与零件的配合长度足够,不会出现使用过程中零件偏摆翘曲,又控制了零件整体的重量,减少摆动过程的惯性量,让操作反馈更干脆。
从尺寸与安装边界来看,该触发器的整体安装空间需要预留足够的摆动余量:零件主体轮廓的最大宽度方向尺寸对应R5.1圆弧的外沿,安装时需要保证该位置距离周边固定构件的间隙不小于2mm,避免摆动过程中出现剐蹭;零件下端的U型叉口结构是与后续执行机构连接的部位,叉口的槽宽12mm、开口深度15mm的尺寸,适配直径10mm的连接销,叉口两侧的平行度公差控制在0.05mm以内,保证连接销在叉口内滑动顺畅不会卡滞;零件上标注的多个形位尺寸,比如两个安装孔的中心距3.9mm、触发端的高度尺寸9.2mm、轮廓上的12°斜面角度,都是经过实际装机验证的适配尺寸,其中12°斜面是操作初始阶段的导向面,当手柄刚开始扳动时,凸轮面先接触该斜面,实现力的平稳过渡,避免操作初始阶段出现生硬的顿挫感。
从功能特性上看,该触发器的结构设计充分考虑了车床车间的复杂使用环境,整体没有薄壁脆弱结构,所有受力截面的厚度都经过强度校核,在承受常规操作力的情况下不会出现塑性变形;零件的轮廓没有多余的凸起或者死角,日常清理机床切屑、擦拭保养时不会积存油污与切屑碎渣,减少了杂物卡滞导致机构失效的风险;安装段的开槽结构采用了贯通式设计,装配时可以直接从转轴端部滑入到位,不需要额外拆分周边的操控机构,后期维护更换时的拆装效率更高。在实际建模过程中,所有的圆弧衔接处都做了相切约束,避免出现轮廓拐点导致的应力集中,零件的所有棱边都设计了0.3mm的倒角,既去除了加工后的锐边毛刺,也避免装配过程中锐边划伤操作人员或者割坏相邻的密封元件。
