折叠式四旋翼航拍作业飞行器结构设计

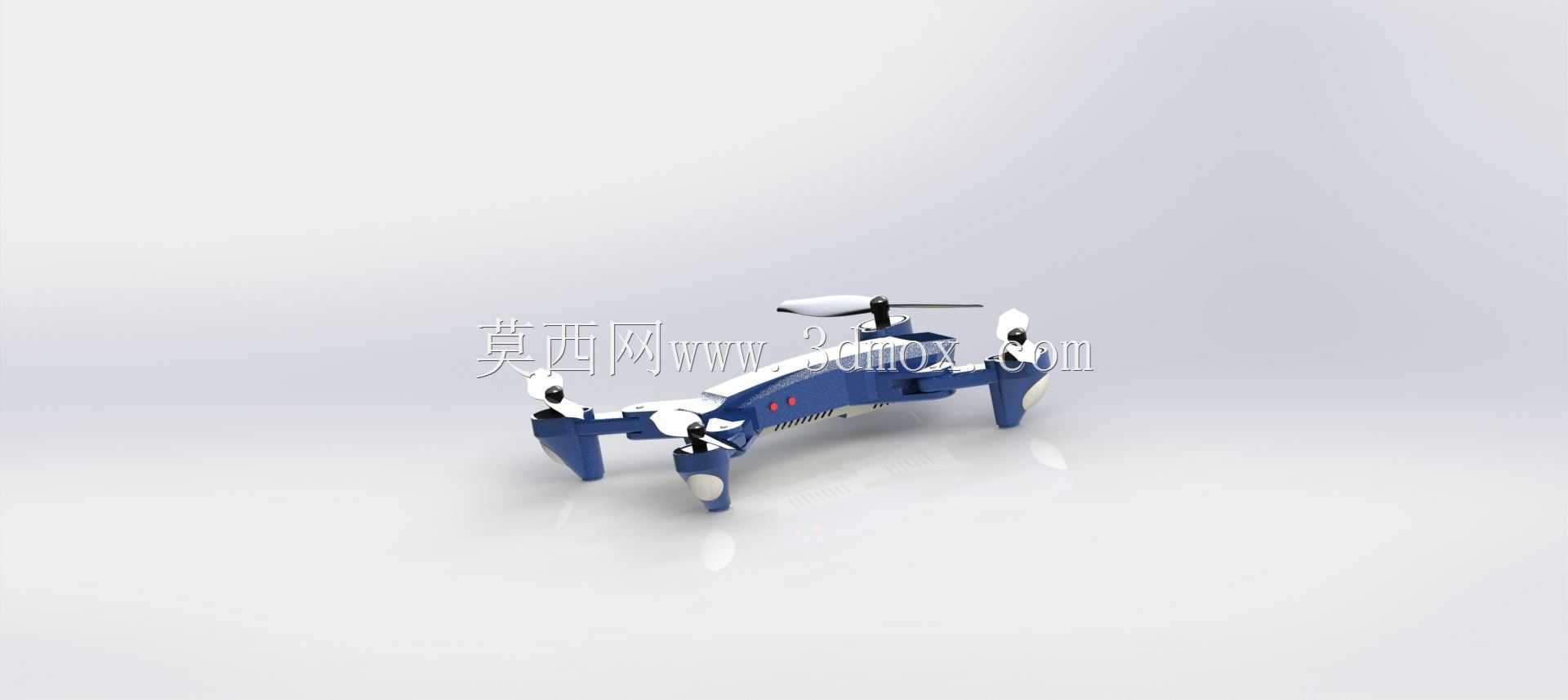

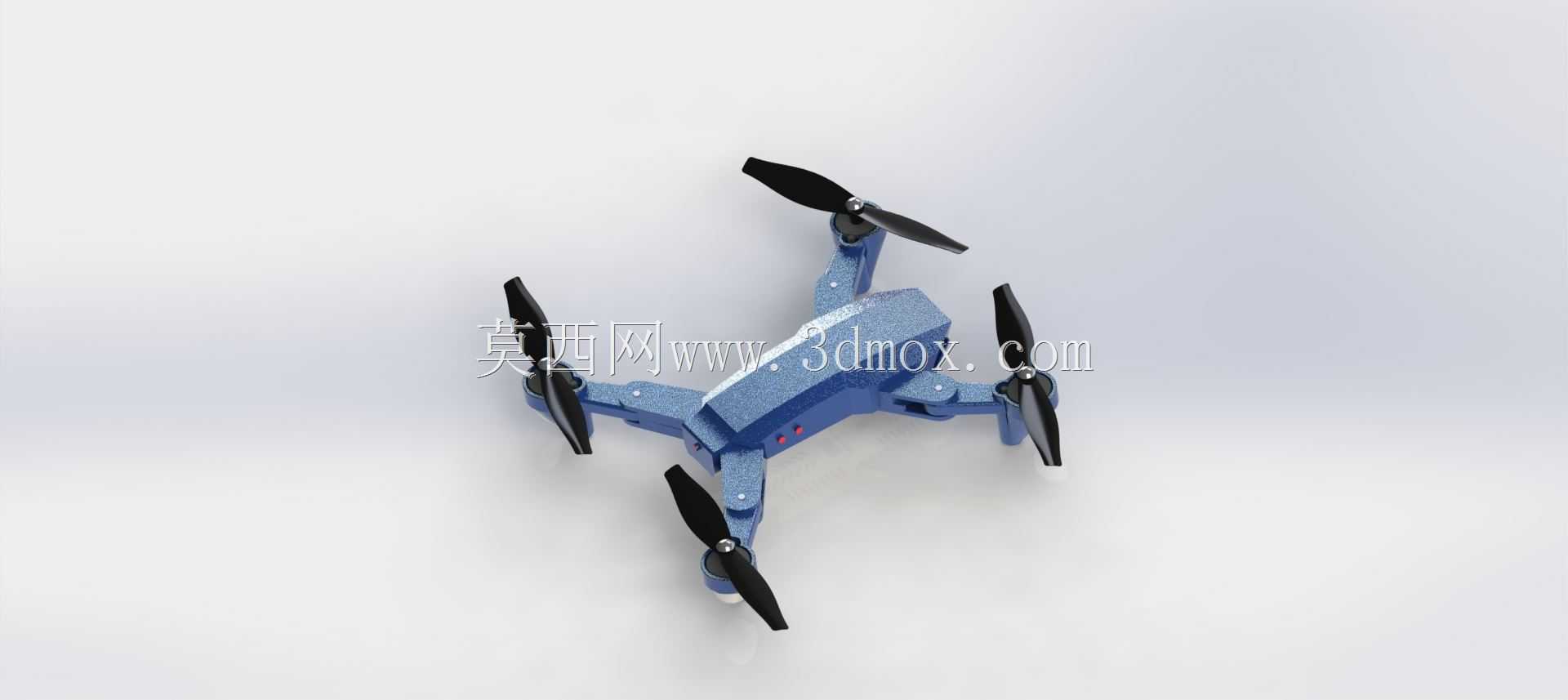

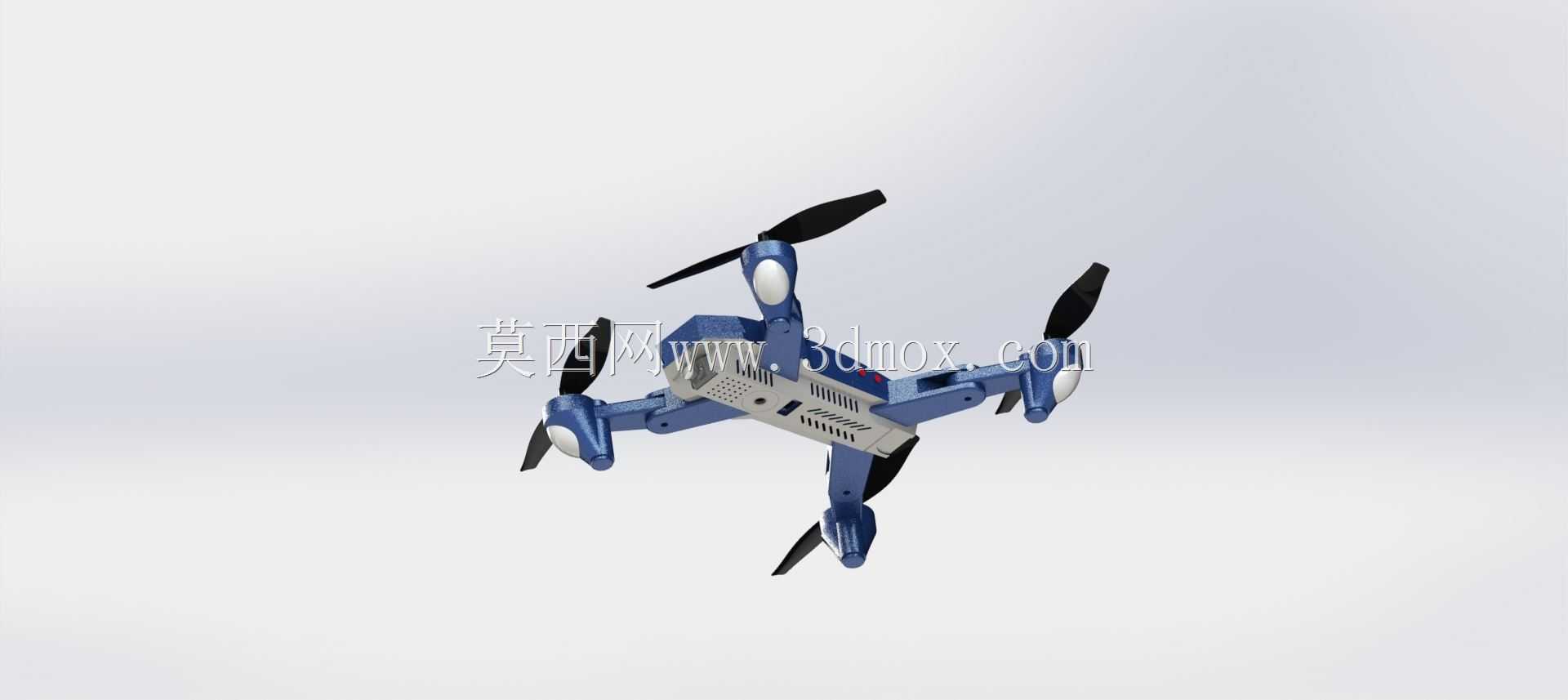

　　这款四旋翼飞行器的结构设计，核心围绕便携作业场景展开，机臂采用折叠式铰接结构，收拢状态下整体外廓尺寸可控制在180mm×120mm×60mm范围内，能够直接放入常规工具包携带，适配外场巡检、航测作业时频繁转场的使用需求，展开后机臂端点形成的旋翼回转圆直径为350mm，相邻旋翼之间预留12mm的安全间隙，避免高速转动时桨叶发生干涉。动力布局采用X型旋翼排布，四个电机安装座与机臂末端一体成型，安装面预留M3标准螺纹孔，适配市面上主流的2204系列无刷电机，电机座下方设计有2mm厚度的减震橡胶垫安装槽，可过滤电机高速转动产生的高频振动，避免振动传递到机身中部的载荷舱影响搭载设备的工作精度。机身主体采用上下壳扣合结构，

　　中框设置有一体化的电池仓，仓内尺寸适配3S 1500mAh规格的锂聚合物电池，电池仓侧壁设计有弹性卡扣，无需额外绑带即可固定电池，同时预留走线槽，将电源、电调的信号线规整收纳在机身内部，避免线材外露在飞行中产生风阻或者被桨叶剐蹭。起落架采用与机身下壳一体的弧形支脚结构，支脚高度为35mm，能够在降落时为机身下方搭载的云台、摄像头预留足够的安全空间，避免载荷直接触地磕碰，支脚底部设计有1.5mm深度的防滑橡胶嵌槽，可粘贴防滑胶垫，在硬质地面降落时减少滑移风险。飞控系统安装位设置在机身几何中心位置，安装平面加工有0.1mm精度的基准面，保证飞控陀螺仪的安装水平度，安装位四周预留M2螺丝孔位，适配主流的迷你型飞控板，

　　同时周边预留了GPS模块、数传天线的安装接口位置，可根据作业需求扩展相应功能模块。桨叶采用快拆式设计，每个电机轴上设置有弹簧卡扣结构，更换桨叶时无需额外工具，按压即可完成拆装，单支桨叶长度为130mm，采用正反桨配对设计，相邻机臂的桨叶旋向相反，抵消飞行时的反扭矩，保证飞行姿态的稳定性。在结构强度设计上，机臂铰接位置采用不锈钢转轴配合POM耐磨衬套，反复折叠次数可达千次以上不出现松旷，机臂主体采用玻纤增强尼龙材质，在保证12g单臂重量的前提下，可承受最大50N的冲击载荷，外场作业时发生轻微磕碰也不会出现断裂变形。机身外壳壁厚控制在1.8mm，既满足结构刚性要求，又尽可能控制整机重量，整机空重控制在180g左右，

　　搭配标准电池起飞重量为320g，单架次续航时间可达到12分钟，满足小范围航测、巡检的作业时长需求。从实际应用场景来看，这款结构的飞行器既可以作为入门级航模供爱好者练习飞行，也可以搭载轻量化的航拍摄像头完成小型场地的航拍测绘、电力线路巡检、农田长势巡查等作业任务，折叠结构大幅降低了设备的携带门槛，不需要专用的设备箱即可完成转场。设计过程中充分考虑了零部件的可替换性，所有易损部件比如机臂、桨叶、起落架都采用模块化设计，单个部件损坏后无需更换整个机身，仅需拆卸对应位置的螺丝即可完成替换，降低后期的使用维护成本。机身前部预留了摄像头安装位，可适配19mm×19mm尺寸的迷你摄像头，安装位带有角度调节结构，可根据拍摄需求调整镜头俯仰角度，调节范围为0到45度，满足不同视角的拍摄需求。电调安装位设置在每个机臂的根部，靠近电机位置，可缩短电机与电调之间的线材长度，减少功率损耗，同时机臂根部设计有散热格栅，飞行时的迎面气流可直接穿过格栅为电调散热，避免长时间大油门工作时电调过热保护。
