单缸内燃机散热式气缸罩壳体结构设计

　　在小型通用内燃机、园林机械动力、摩托类动力单元的配套结构中，气缸罩作为包覆气缸上部、集成散热与安装接口的核心壳体件，直接决定动力单元的热管理效率与周边部件的装配适配性。日常工况里，这类壳体需要直面燃烧室传递的持续高温，同时承担缸头周边附件的安装定位功能，还要兼顾整机轻量化与抗振耐久要求，设计阶段需要平衡的边界条件远比普通覆盖件复杂。

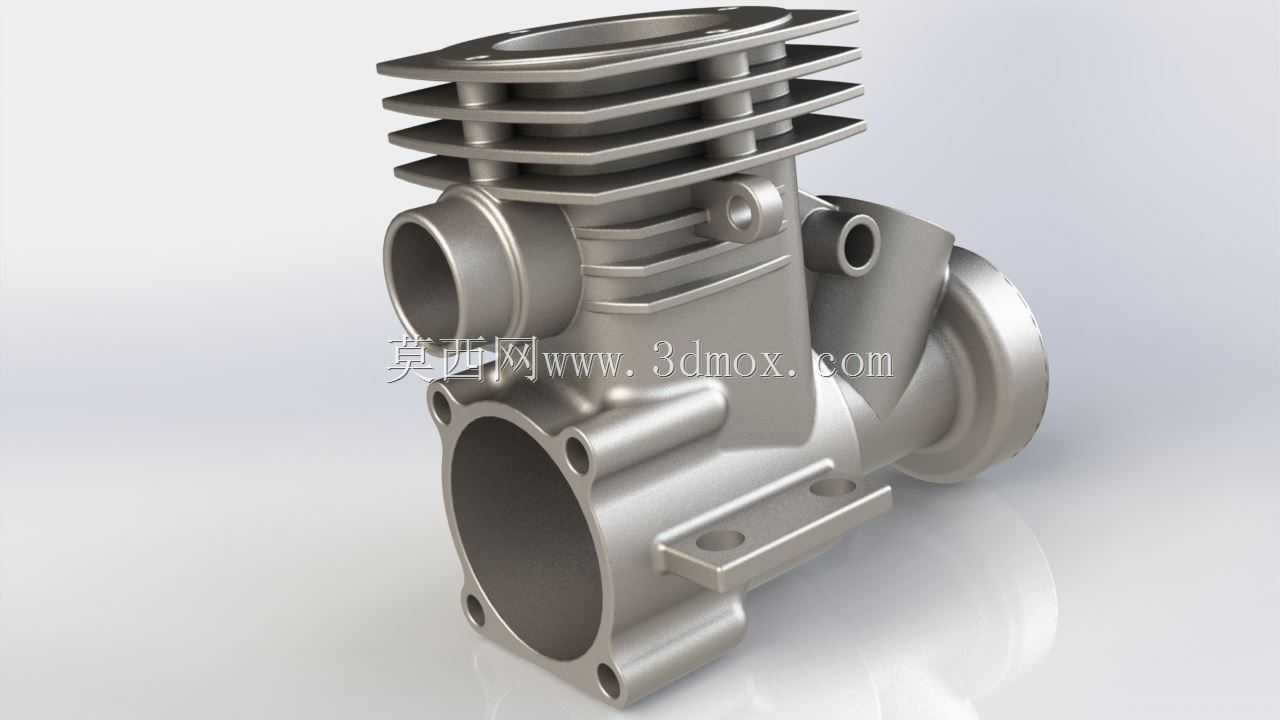

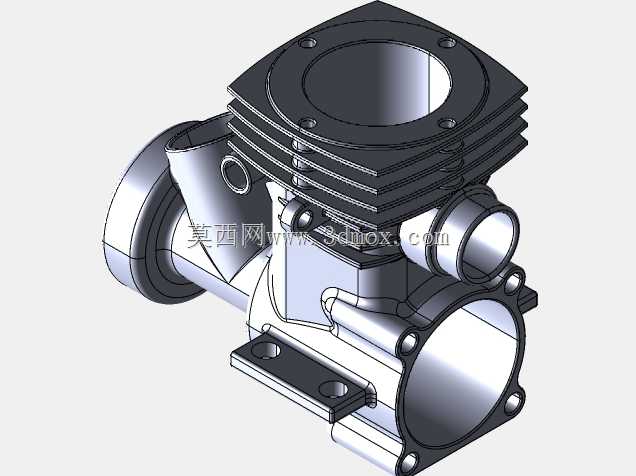

　　从结构功能来看，该壳体外侧布置的多层平行散热鳍片是核心功能结构，鳍片的间距、厚度、伸出长度都经过热流仿真校核——鳍片间距过小会在高负荷运转时积附灰尘草屑，堵塞散热风道，间距过大则会浪费壳体外部空间，压缩同等体积下的散热面积；鳍片厚度从根部到顶端做了渐变收窄，既保证根部与壳体主体的导热连接强度，又能让顶端快速切割流经的冷却气流，提升对流换热效率。壳体侧面预留的大口径通口是进排气通路的对接接口，接口端面做了精加工止口设计，装配时配合密封垫可以实现管路的同轴定位，避免长期振动下出现接口错位漏气的问题。

　　设计过程中，首先要锁定的是安装边界尺寸：下部与气缸体对接的法兰面分布的多个螺栓孔，孔位公差需要控制在±0.05mm范围内，保证装配时螺栓能顺利穿入，同时法兰面的平面度要求控制在0.03mm以内，防止压紧密封垫时出现局部间隙导致漏油漏气。侧面伸出的带孔凸台是周边附件的安装位，比如点火模块、导流罩固定支架都需要通过这些凸台实现定位，凸台的厚度做了局部加厚处理，避免螺栓锁紧时出现凸台开裂的问题。壳体后端的圆形对接结构是与曲轴箱侧盖的配合位，配合面做了阶梯式止口设计，既可以辅助装配定位，又能形成迷宫式密封结构，减少机油渗漏的概率。

　　实际应用场景中，这类气缸罩多用于小排量单缸四冲程动力单元，配套在割草机、小型发电机、迷你摩托这类设备上，设备运转时，冷却气流从飞轮侧的导风罩吹出，顺着散热鳍片的排布方向快速流过，把壳体吸收的燃烧室热量持续带走，保证缸头温度维持在密封件、润滑油的耐受温度区间内。设计时还要考虑铸造工艺的可行性，所有转角位置都做了R2-R3的圆角过渡，避免压铸时出现应力集中导致的冷隔、裂纹缺陷，鳍片的拔模斜度控制在1.5°，既方便脱模，又不会过多缩减散热面积。壳体上预留的小型通孔是润滑油道的通气孔，孔径大小经过反复验证，既要保证曲轴箱内的压力能正常释放，又要防止机油在高速运转时从通气孔甩出。

　　不同于普通装饰性壳体，这类动力部件的结构设计每一处尺寸都对应实际工况需求：比如下部的安装凸耳，除了螺栓过孔之外，还做了加强筋连接到壳体主体，因为设备运转时的振动加速度可达5g以上，没有加强筋的话，长期交变载荷下凸耳很容易出现疲劳断裂。散热鳍片的排布方向也不是随意设置，而是完全匹配导风罩的出风方向，让气流能顺着鳍片间隙无阻碍流通，不会出现涡流区导致局部散热不良。在建模阶段，需要先确定气缸的缸径、行程参数，反推缸头部分的外形轮廓，再依次布置散热结构、安装接口、密封配合面，每一步都要核对与周边部件的间隙，比如与油箱、化油器的最小间隙要保留10mm以上，避免高温烘烤导致周边橡胶件、塑料件过早老化。
