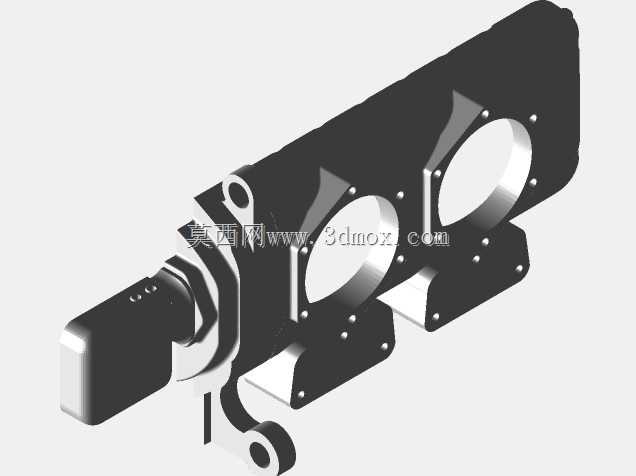

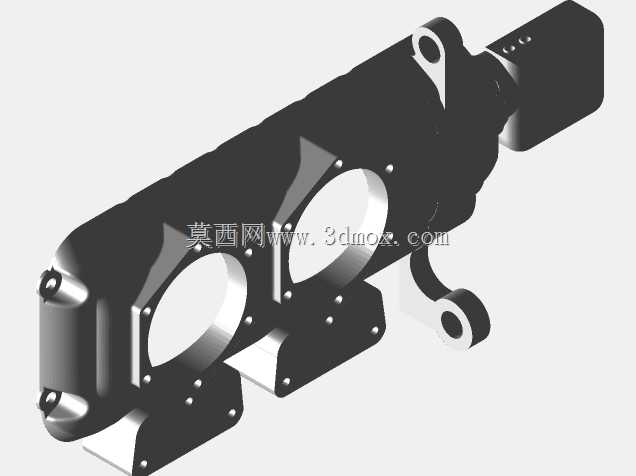

25%比例飞机Boxer发动机外半部结构

　　这款缩比的航空对置活塞发动机外半段结构，在轻型通航飞机、自制实验类飞行器的动力系统教学、结构验证场景中有着很高的参考价值，区别于全尺寸真机动力单元，25%的缩放比例既保留了Boxer发动机的核心结构特征，又能让结构设计者快速理清对置气缸的布局逻辑，不需要拆解全尺寸真机就能完成管路走向、散热结构、缸体排布的方案推演。从实际用途来看，这类对置气缸发动机本身具备天然的动平衡优势，水平对置的活塞布局可以抵消大部分往复惯性力，运行时的振动水平远低于直列、V型缸体结构，非常适合轻型飞机这类对自重、振动控制要求严苛的航空场景，外半段的结构呈现，刚好覆盖了发动机外侧的散热鳍片、排气歧管、缸头盖、安装支耳这些直接影响装机适配的核心部分，

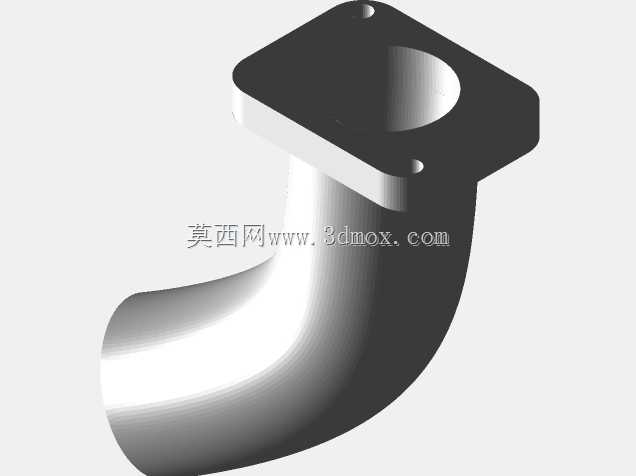

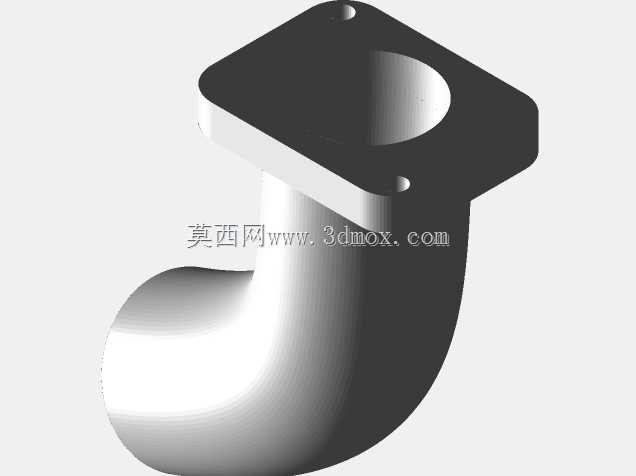

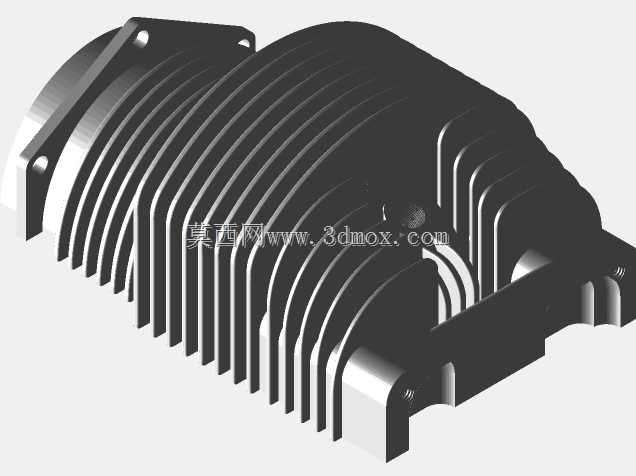

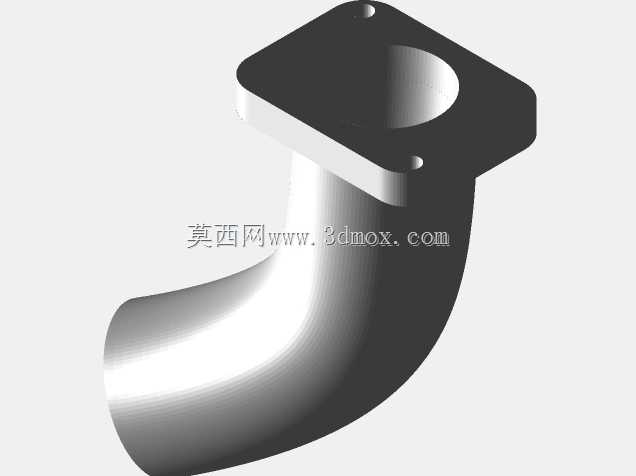

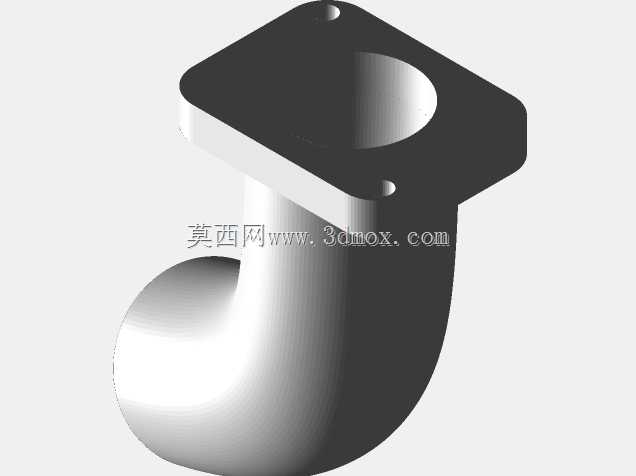

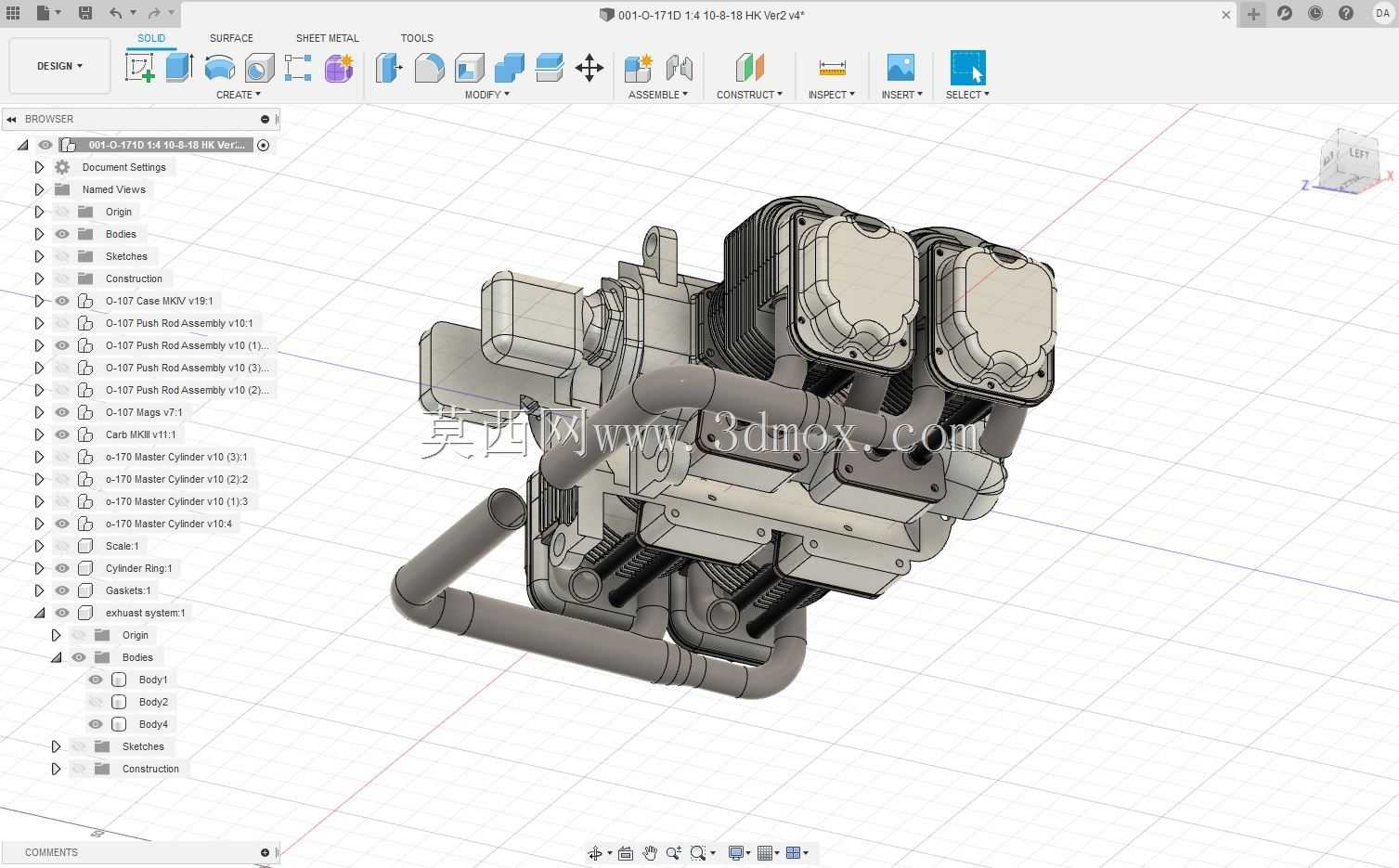

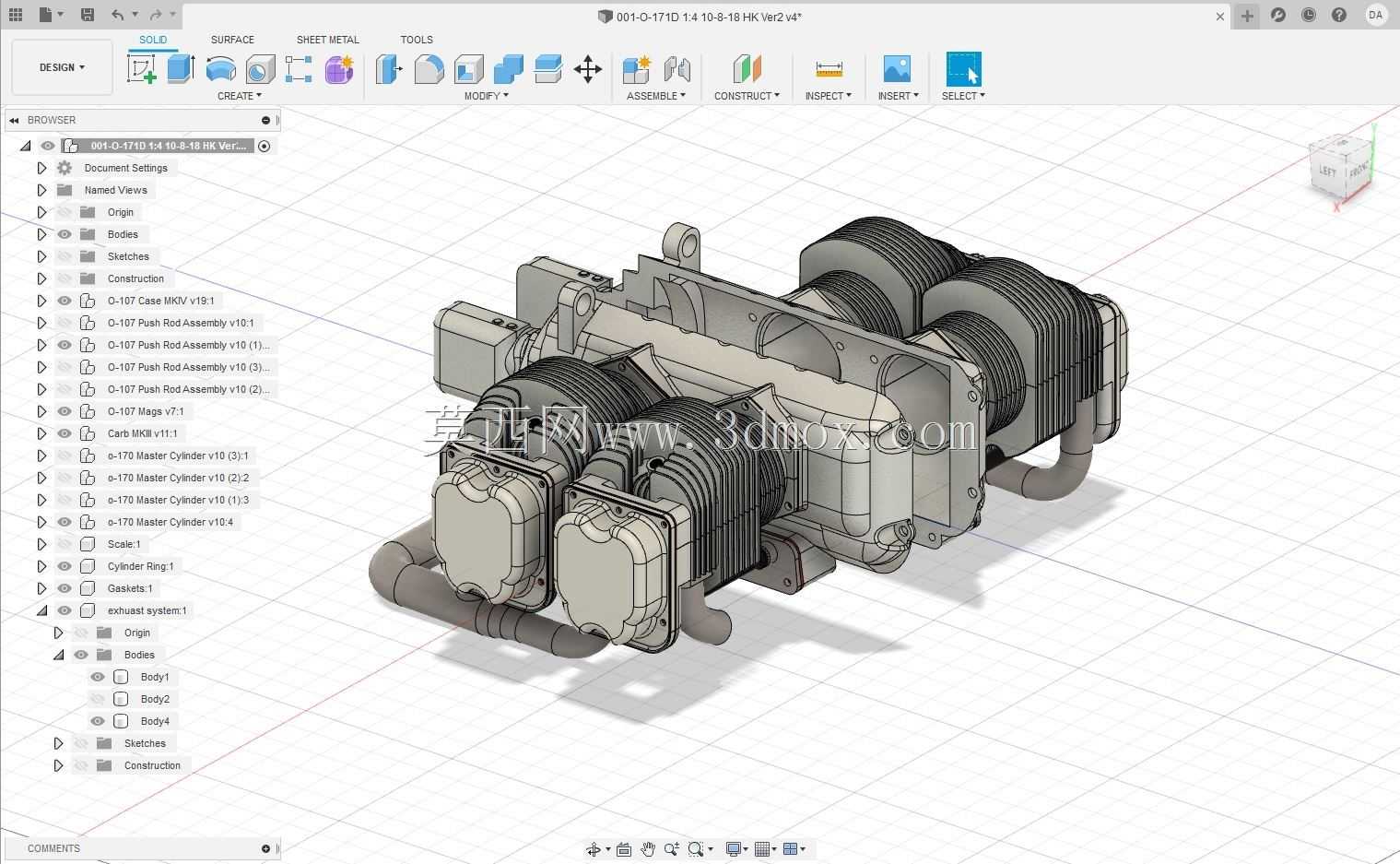

　　不需要拆解整机就能观察到外部接口的排布逻辑。从功能特性上看，模型完整还原了每一组气缸的散热鳍片排布，这类风冷航空发动机的散热效率直接决定了持续输出功率的上限，鳍片的间距、厚度、延伸范围都是经过热平衡计算确定的，模型上的鳍片没有做简化处理，每一片的形态都和实际设计逻辑一致，能直观看到不同缸位的散热面积差异——靠近迎风面的缸体鳍片密度稍低，背风侧的鳍片延伸更长，用来补偿不同位置的散热效率差。排气歧管的走向也完全遵循实际装机的避让逻辑，每一段管路的弯曲半径、接口位置都避开了发动机的安装吊点和维护操作空间，不会出现装机后和机身框架、检修口盖干涉的问题。设计思路上，这个外半段结构采用了对称基准的建模逻辑，以发动机曲轴的轴向中心面为拆分基准，

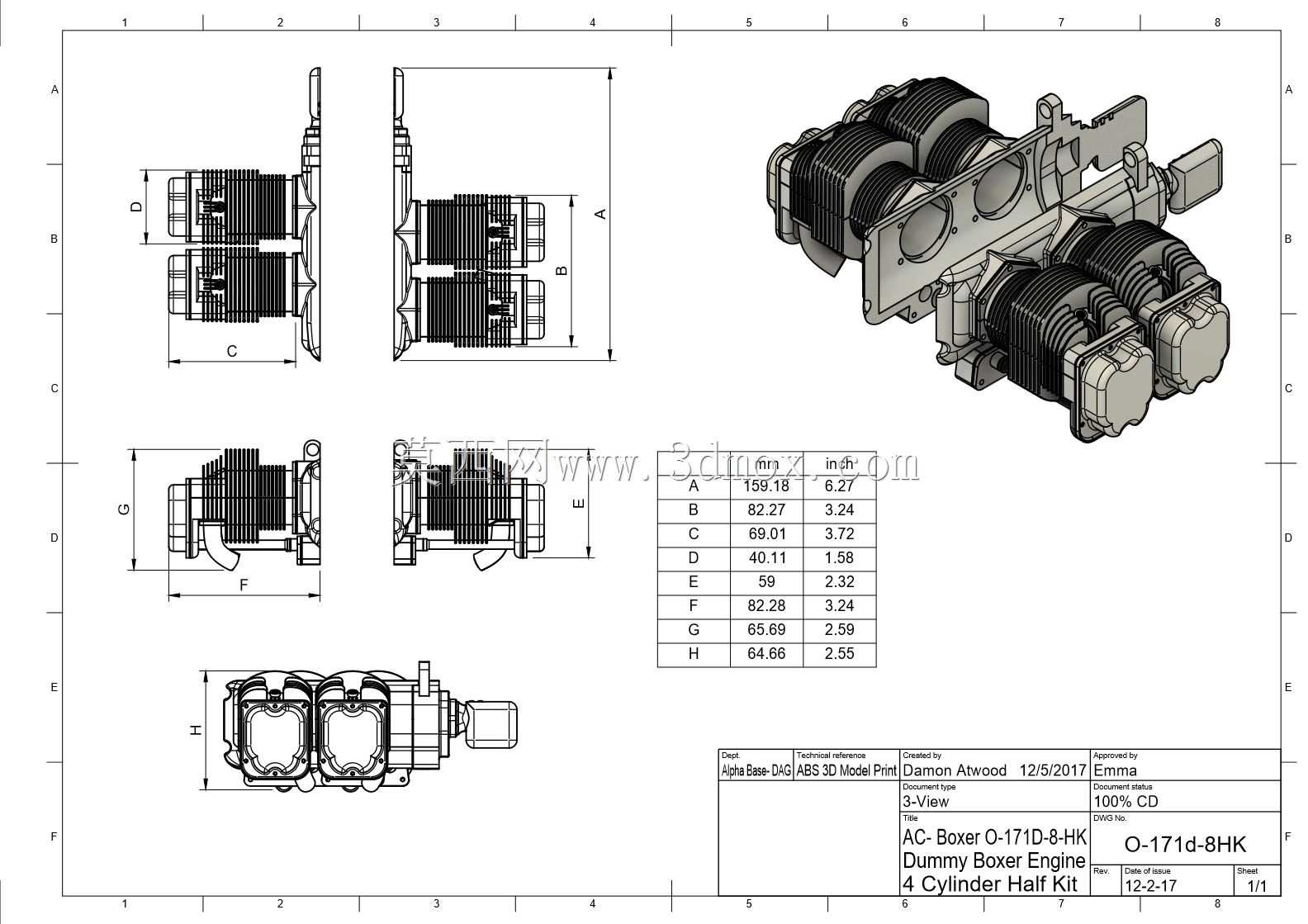

　　只保留外侧半段的所有结构，既减少了重复建模的工作量，又能清晰展示缸体和曲轴箱的连接关系，每一个缸头盖的固定螺栓位置、密封面的宽度都做了准确还原，能直观看到缸头和缸体的连接密封结构设计，对于初次接触航空活塞发动机的结构设计者来说，这种半剖外露的呈现方式，比完整装配体更易理解内部动力传递和外部附件的布局关系。外形尺寸与安装边界方面，25%的缩放比例下，整个外半段结构的横向宽度、纵向高度都严格遵循真机比例缩放，安装支耳的位置、孔径大小也按比例做了还原，能直接用于缩比验证机的动力舱适配设计，不需要额外调整安装点位置；缸体外侧的突出部件，比如点火模块安装位、燃油管路接口的突出高度都做了准确呈现，在做动力舱内部布局时，

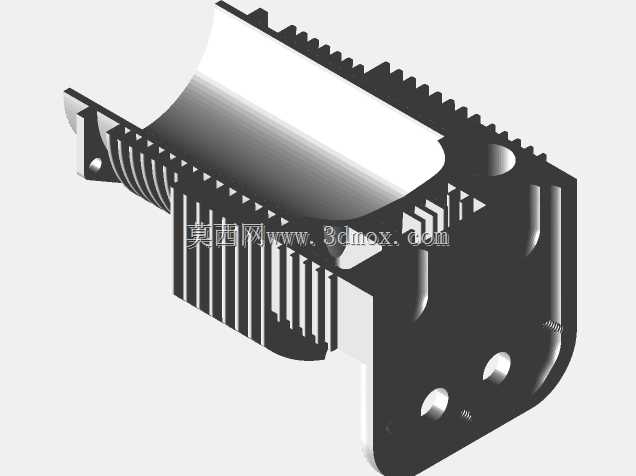

　　可以直接参考这些突出尺寸预留足够的安装和维护间隙，避免装机后出现管路弯折、部件干涉的问题。另外，模型上的曲轴箱部分的加强筋排布也完全符合实际受力逻辑，在安装吊点、缸体连接位置的筋条厚度更大，非受力区域的筋条做了减薄处理，兼顾结构强度和自重控制，这也是航空动力部件设计的核心原则——在满足强度要求的前提下尽可能降低自重，这类细节的还原，能让建模从业者直观理解航空零部件的轻量化设计思路，而不是只做外观层面的复刻。
