澳大利亚运煤码头装船机照明系统结构设计

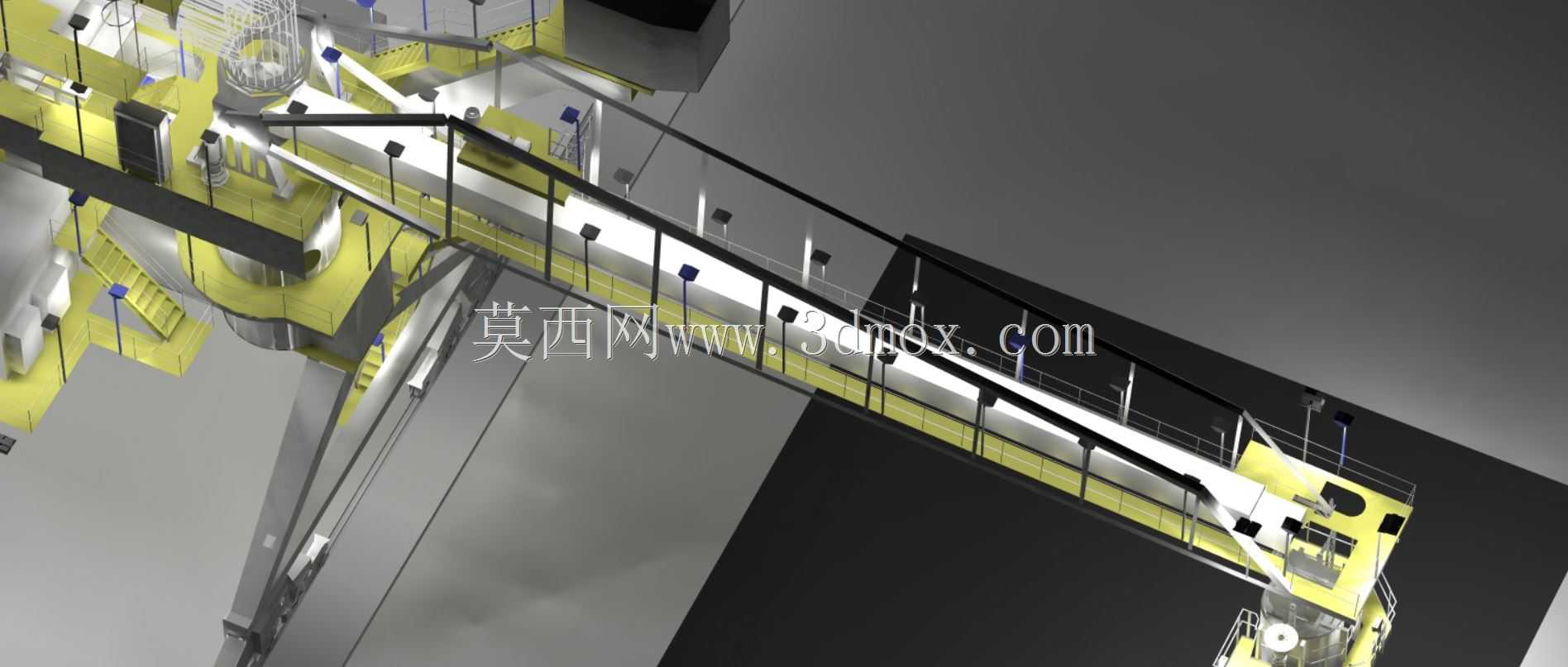

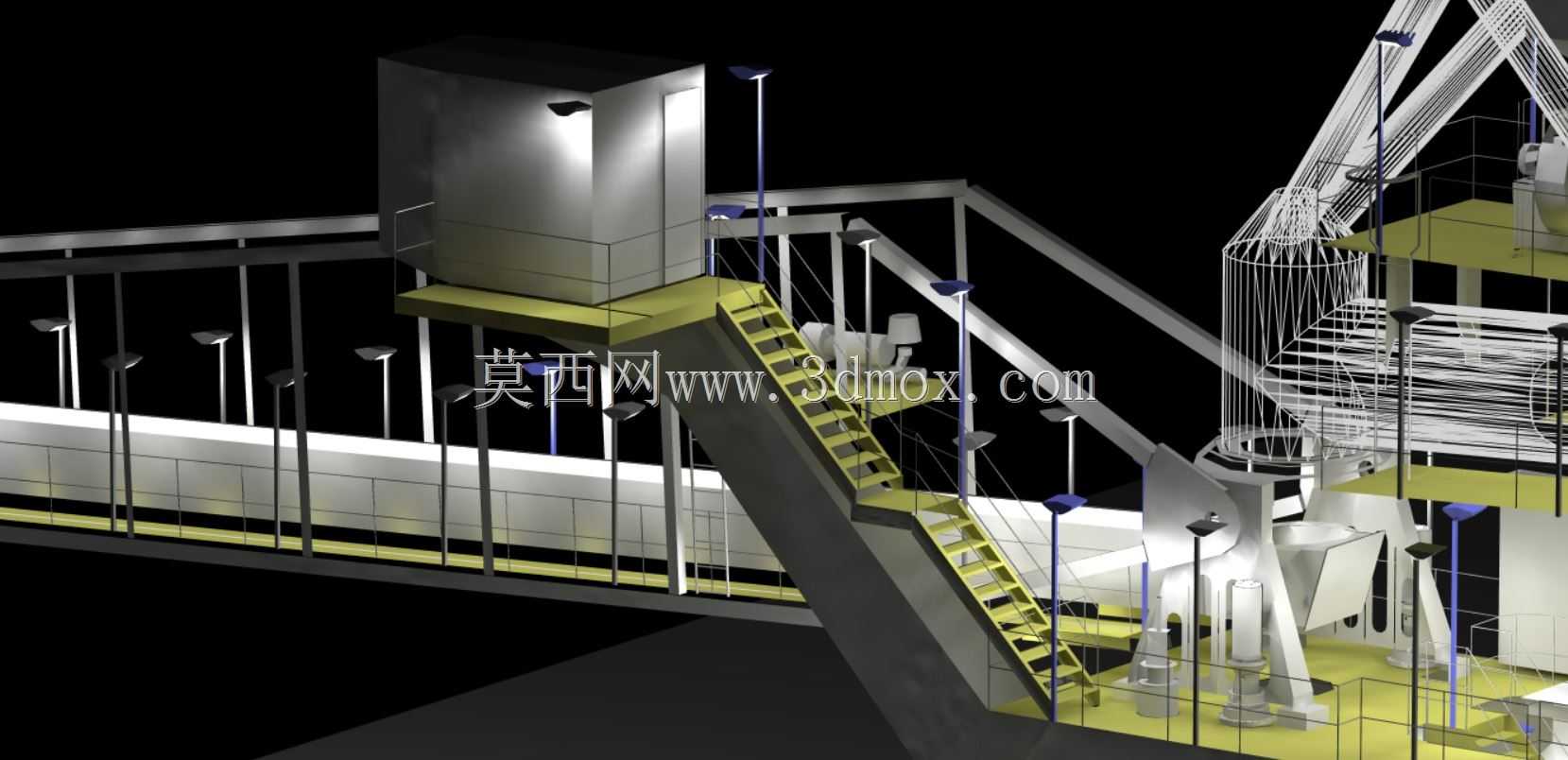

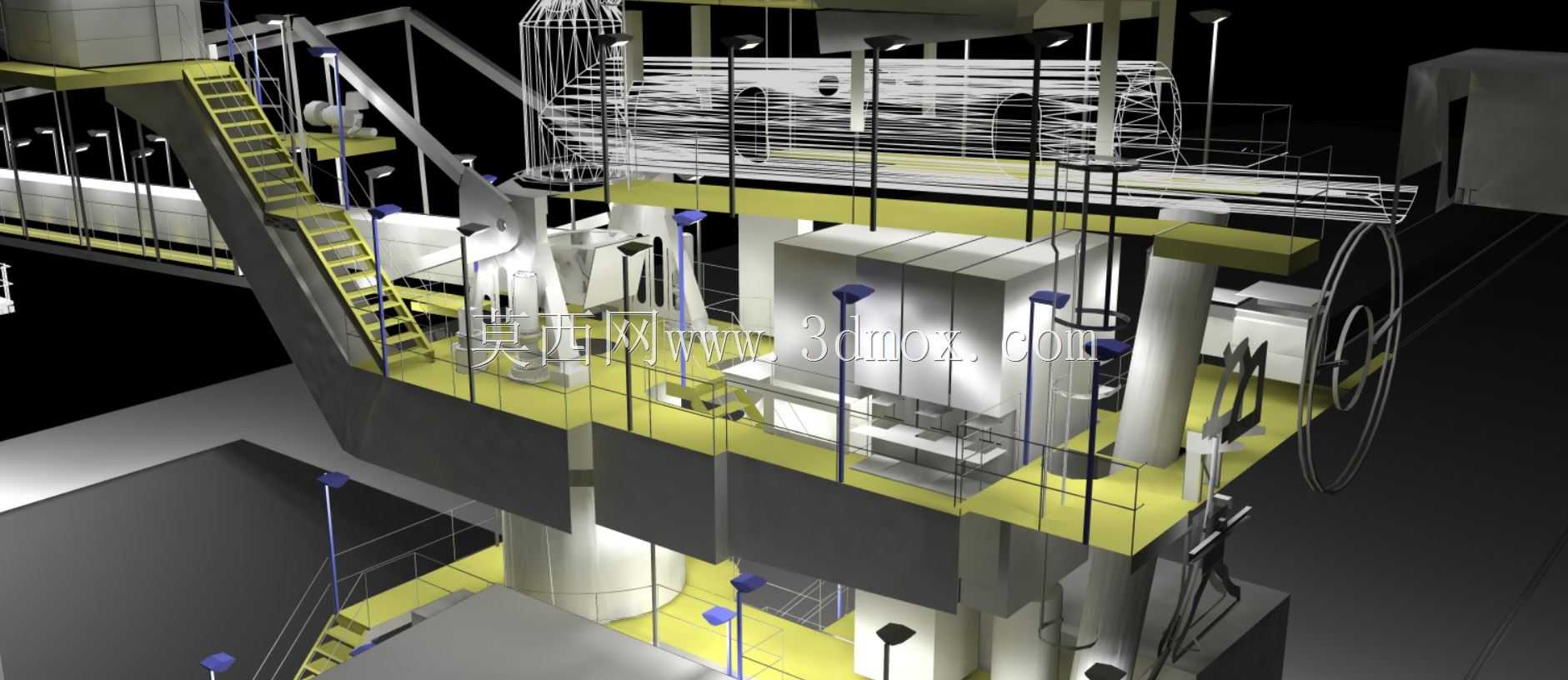

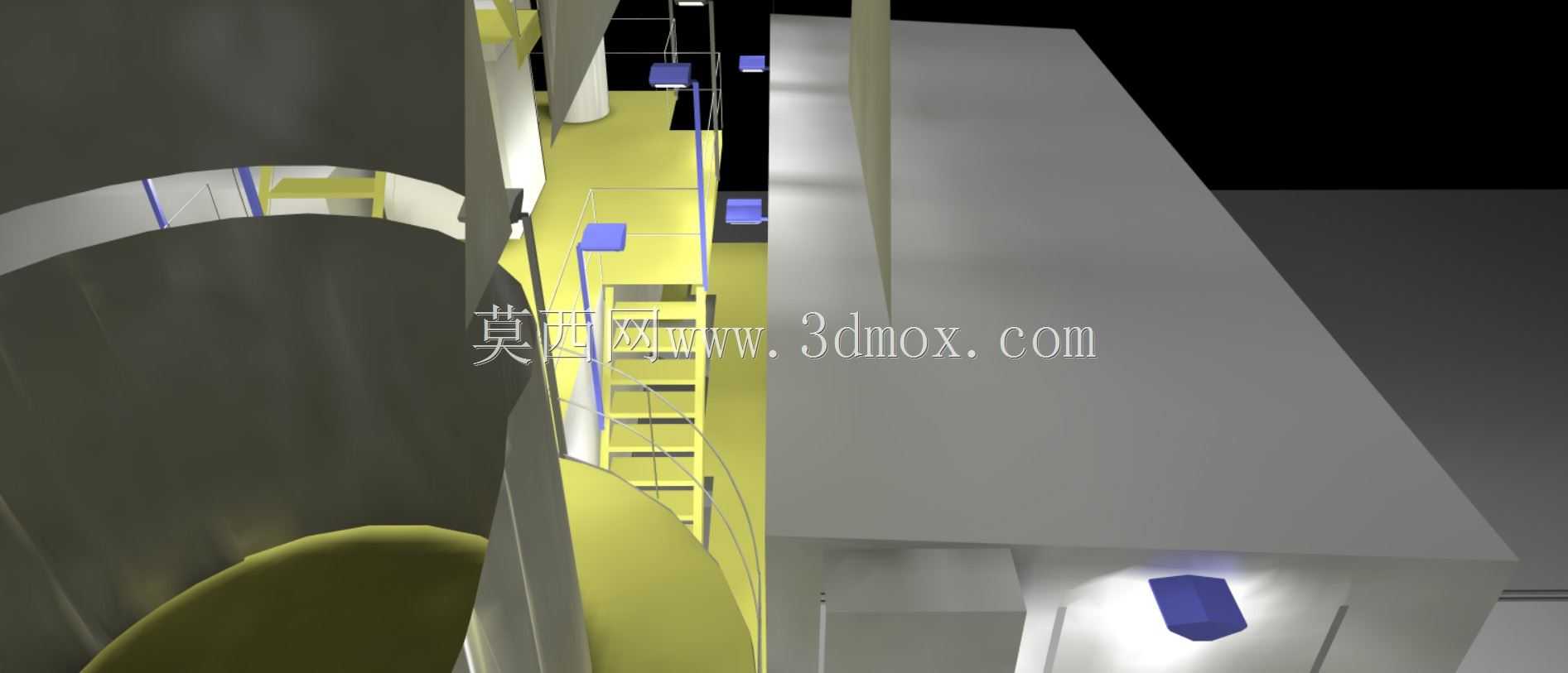

　　这套三维结构针对沿海煤炭出口码头的装船作业场景搭建，核心解决散货装船过程中夜间作业、船舱内部低能见度环境下的作业照明覆盖问题，适配澳大利亚矿区煤炭外运码头的高粉尘、高盐雾、大跨度作业的实际工况。整套设备以臂架带式输送系统为核心承载主体，照明系统的布置完全贴合装船机的作业动线展开，没有采用常规工业照明的均匀布点逻辑，而是根据装船作业的视觉需求分区设置点位。臂架两侧的步道照明采用低位侧装方式，灯具安装高度距离步道踏面1.1米，光线沿臂架延伸方向投射，既覆盖检修步道的通行照明需求，又避免光线直射司机室造成眩光，同时灯具外壳采用倾斜15度的安装角度，减少煤炭落料、粉尘在灯具表面积聚的概率，降低日常清洁维护的频次。

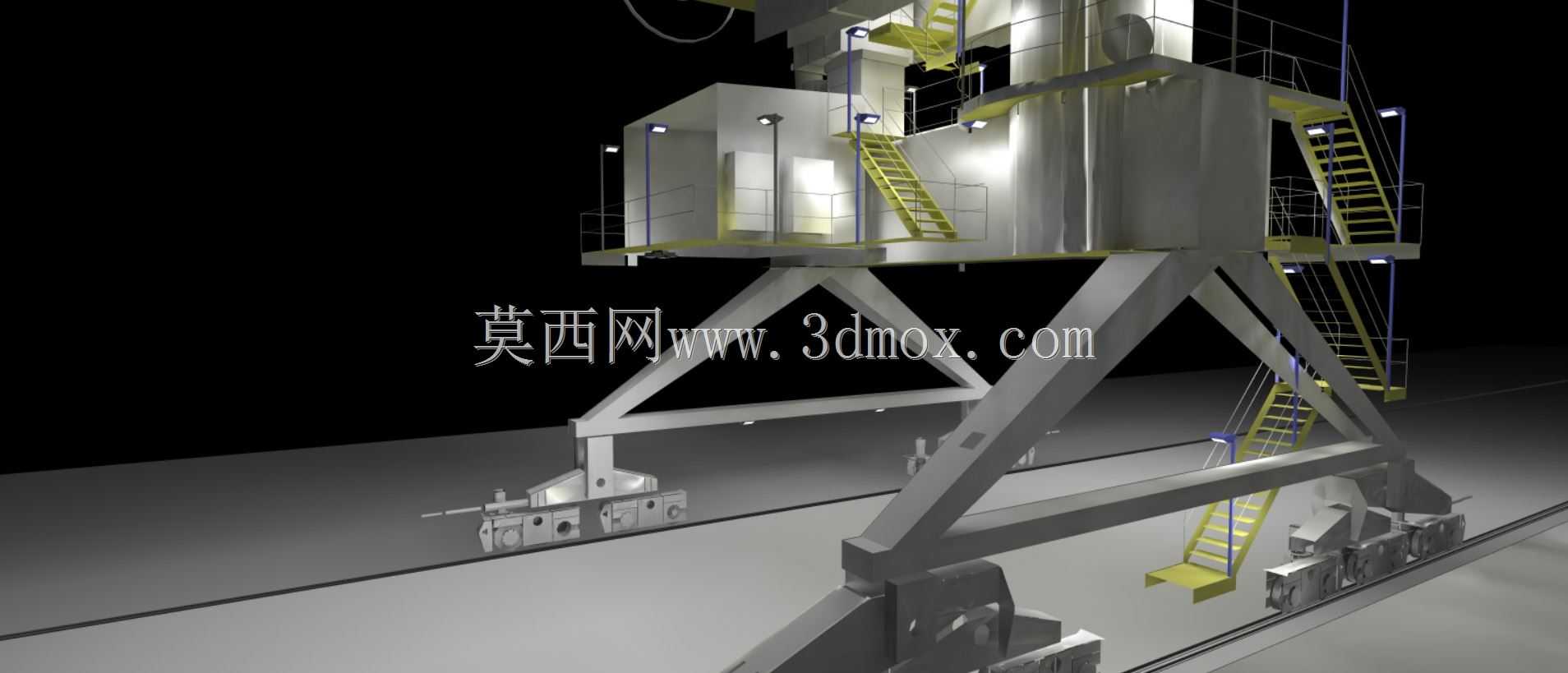

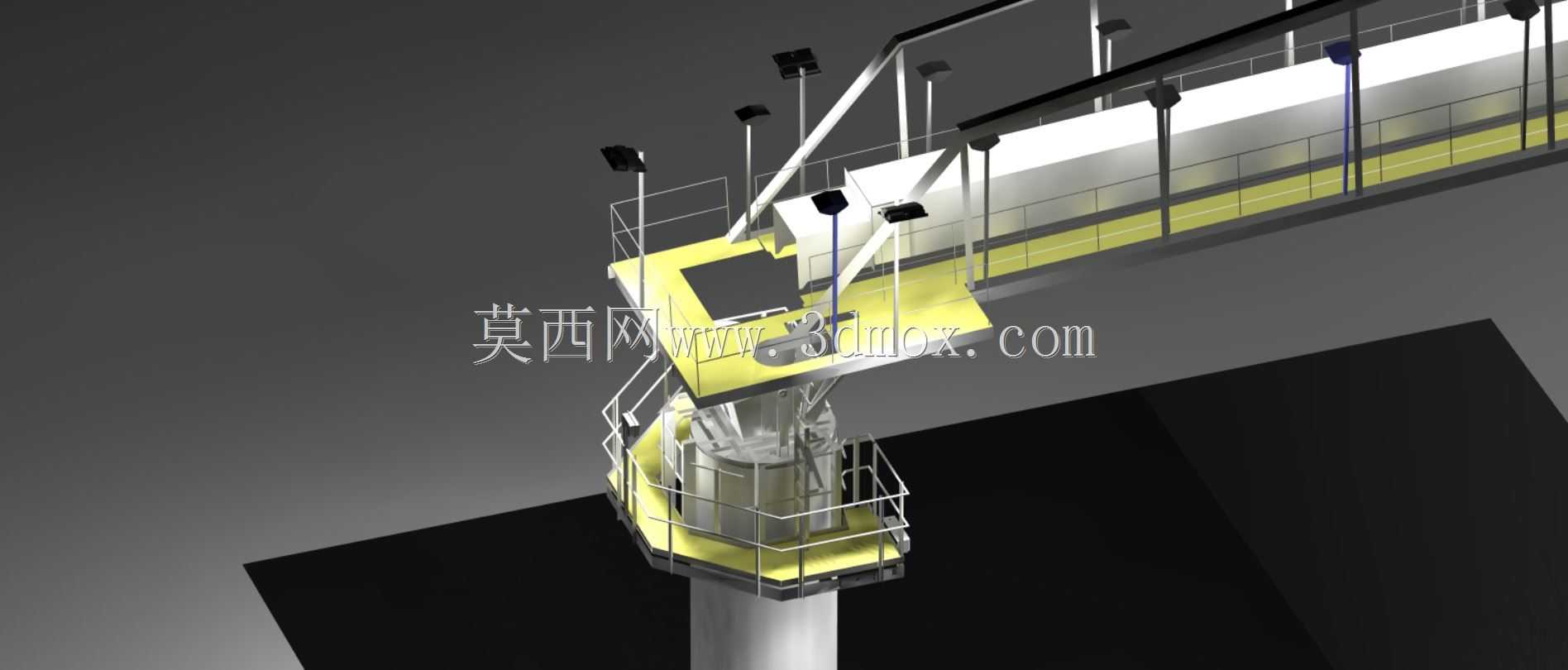

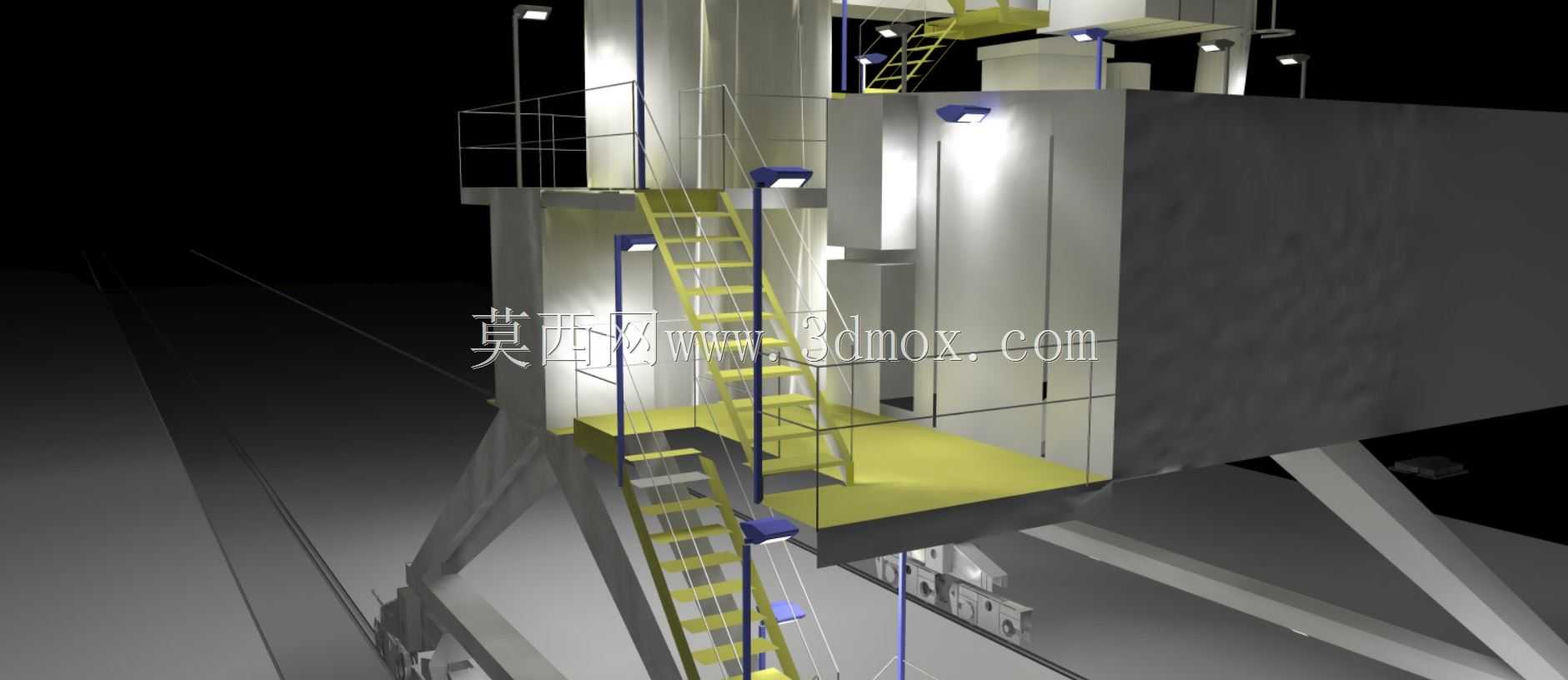

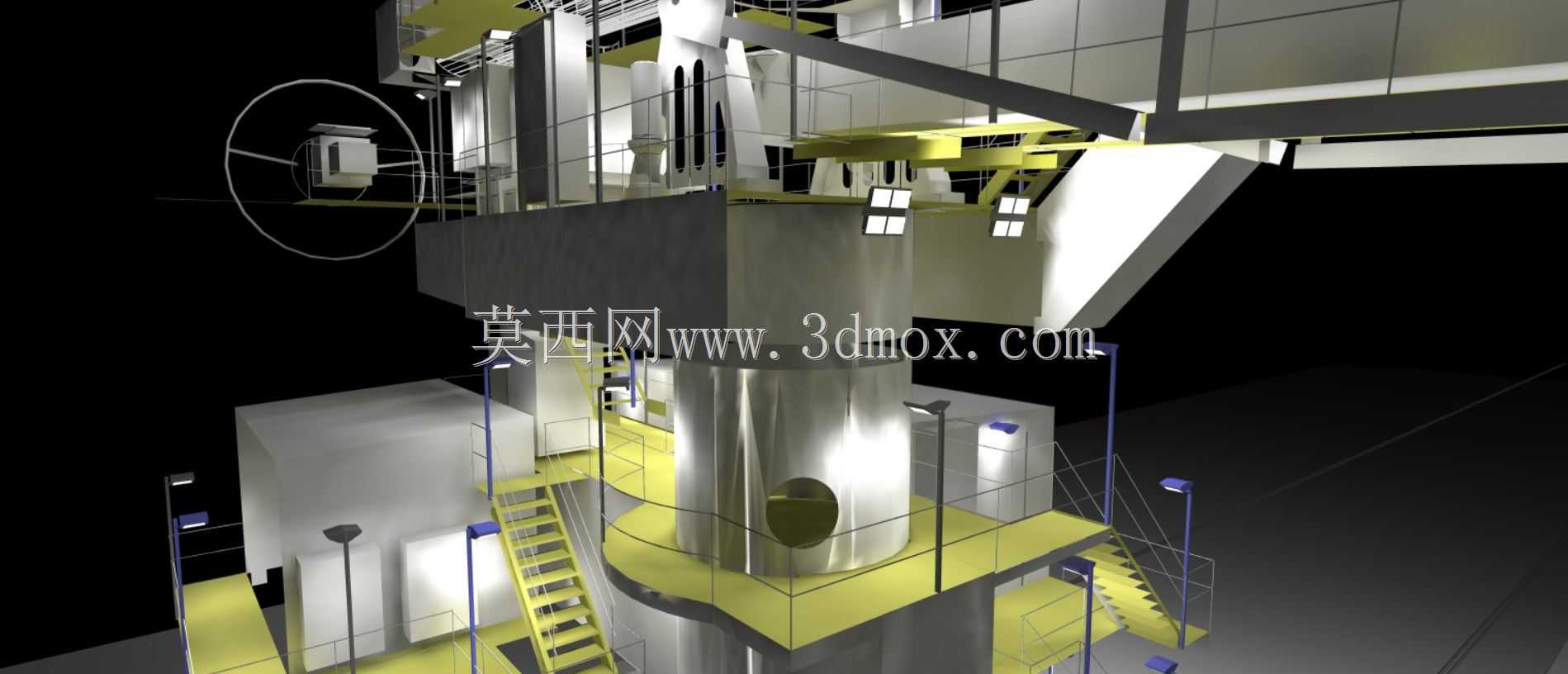

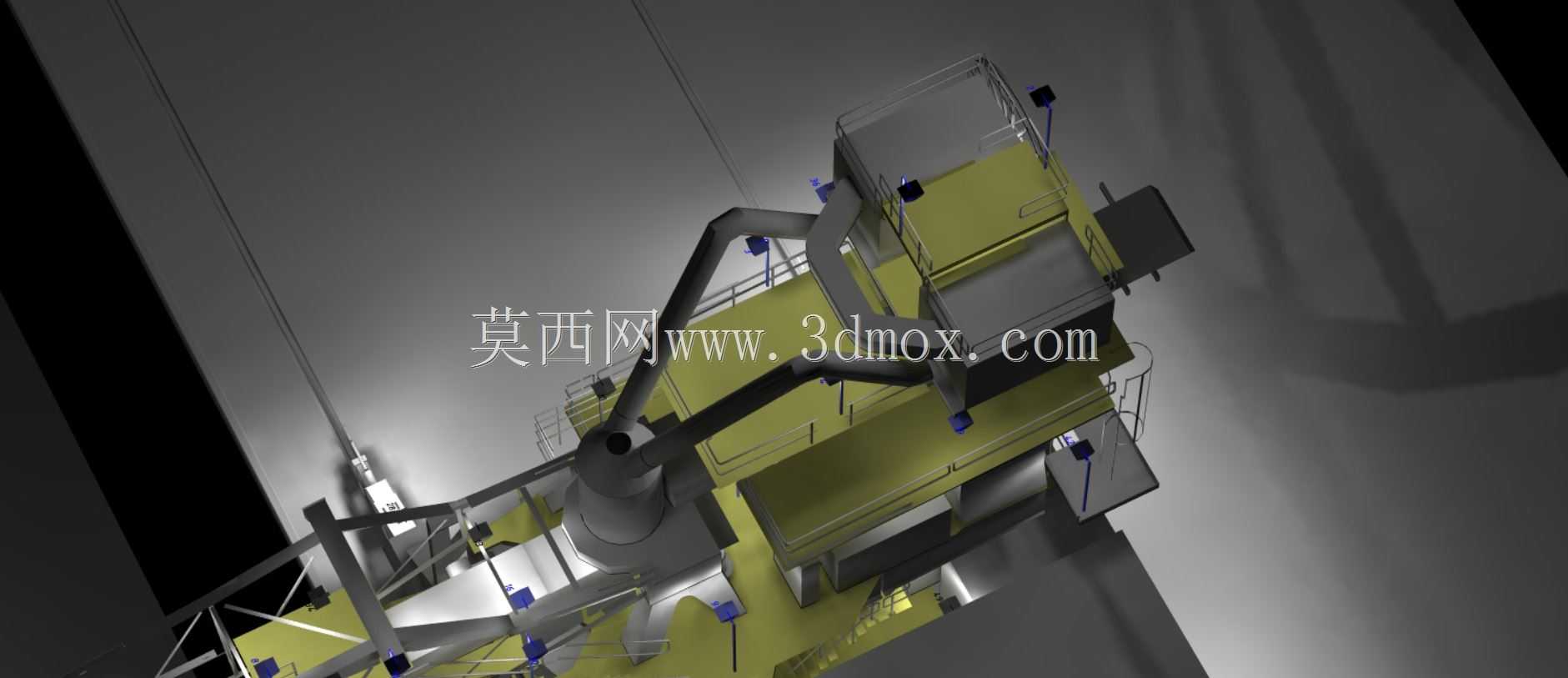

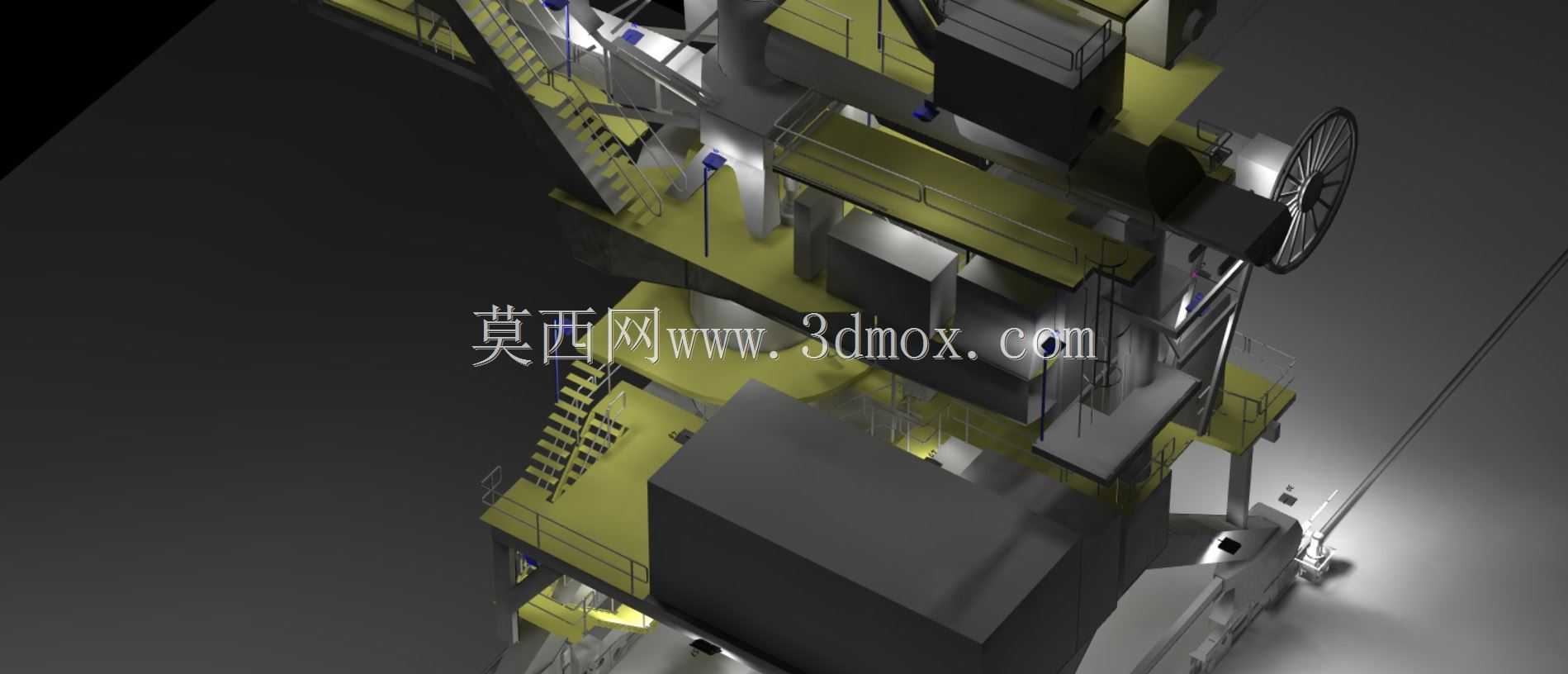

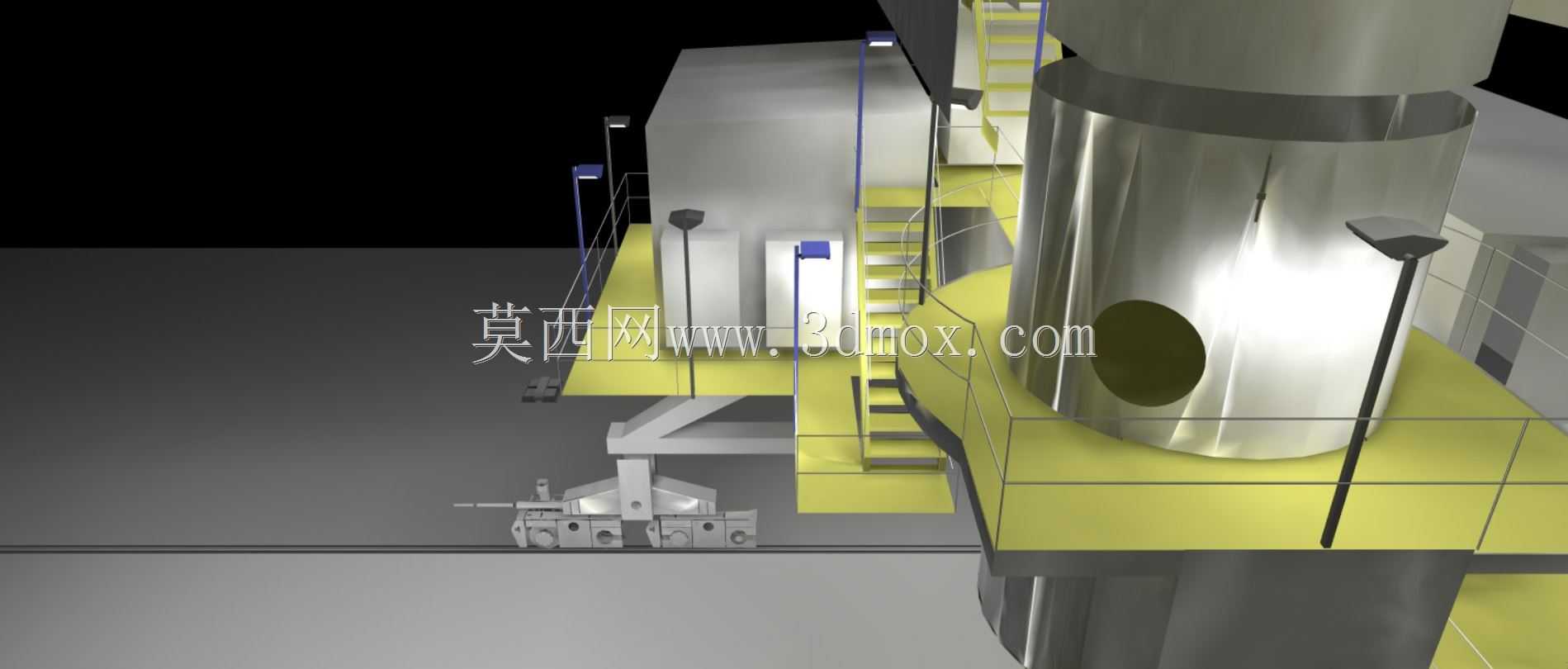

　　臂架头部的溜筒区域是装船作业的核心视觉区，这里设置了三组高投射角度的照明点位，分别对准溜筒出料口、船舱落点以及臂架头部的改向滚筒区域，光线投射角度可随溜筒的俯仰、回转动作同步调整，确保作业过程中操作人员能清晰观察煤炭落料的堆存状态，避免出现偏载、撒料的问题。在装船机的门架支腿、回转平台区域，照明点位兼顾了地面通行、设备检修的双重需求，支腿处的灯具采用上下双向投射设计，向下覆盖码头面的集卡通行区域，向上覆盖平台层的检修通道，无需额外增设临时照明即可满足日常点检的光线需求。从结构设计的逻辑来看，所有照明灯具的安装支架都与装船机的主体钢结构采用一体化设计，没有额外焊接独立的安装基座，支架直接利用臂架、门架的原有型钢腹板作为安装基面，

　　通过螺栓连接固定，既减少了现场焊接的工作量，也避免额外载荷对主体结构应力分布的影响。布线管路全部隐藏在钢结构的型钢内腔与步道盖板下方，仅在灯具接线位置预留防水接线盒，管路接口处采用密封胶圈做防盐雾处理，适配沿海港口高湿度、高腐蚀的使用环境。考虑到装船机作业时臂架会随船型、水位变化做俯仰、回转动作，臂架段的照明线缆采用拖链内置敷设方式，拖链的弯曲半径满足线缆最小弯曲半径要求，随臂架动作时不会出现线缆拉扯、磨损的问题，回转平台处的线缆则设置了回转导电滑环过渡，避免长期回转动作造成线缆扭断。从安装边界来看，整套照明系统的所有外凸部件都不超出装船机的原有设备轮廓，臂架两侧的灯具外沿距离臂架主体结构的外凸距离不超过15厘米，

　　避免臂架俯仰过程中与码头系缆设施、船舶舱壁发生碰撞，头部区域的灯具也全部设置在溜筒防护栏的内侧，不会被落料直接冲击。在照明参数的匹配上，不同区域的灯具选型完全对应作业需求：步道区域采用低功率暖白光灯具，照度控制在50lux左右，满足通行需求同时避免视觉疲劳；作业核心区采用高功率冷白光灯具，落点区域照度不低于300lux，确保操作人员能清晰识别煤炭粒度、落料位置；设备检修区域的灯具设置了独立的开关回路，非作业时段可单独开启，降低非必要的能源消耗。这套结构设计没有冗余的装饰性部件，所有结构件都兼顾照明安装、结构加强、管线防护的多重作用，比如臂架两侧的灯具安装支架同时作为步道护栏的横向加强筋，提升了护栏的抗侧向冲击能力，门架处的布线管路同时作为爬梯的防护扶手，减少了独立结构件的用量，控制了设备整体的自重增量。针对煤炭码头的粉尘特性，所有灯具的透光面都采用自洁式钢化玻璃，表面做疏水处理，雨水冲刷即可带走表面附着的煤尘，减少人工清洁的工作量，灯具的散热结构采用外置鳍片设计，散热鳍片的朝向沿当地常年主导风向布置，利用自然风流带走灯具工作产生的热量，延长灯具的使用寿命。在维护便利性的设计上，所有灯具的安装位置都处于设备检修步道的可达范围内，无需搭设额外脚手架即可完成灯具更换、线路检修作业，接线盒的位置设置在距离步道面1.2米的高度，检修人员站立即可操作，降低高空作业的风险。
