港口桁架式变幅回转起重设备结构

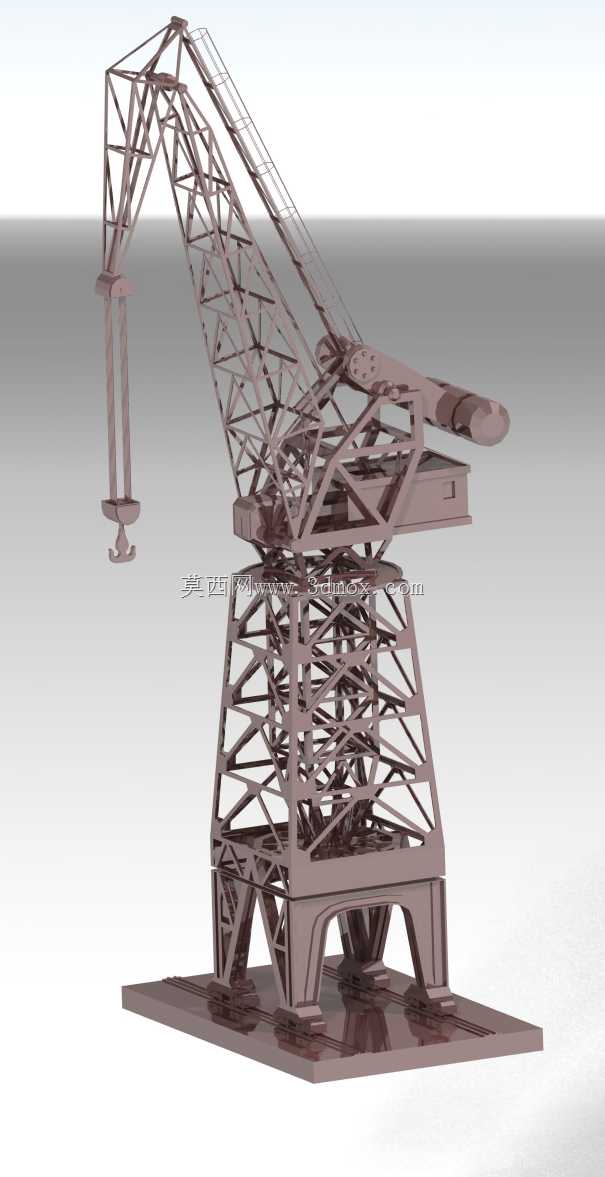

　　这套三维结构围绕港口、船厂、内河码头及重型物料堆场中的固定回转起重作业展开，整机采用高底座桁架塔身配合前倾折线臂架的布置方式，主要承担散杂货吊装、船体分段转运、重型构件装卸以及码头岸线范围内的定点吊运任务。与常规箱形臂起重机相比，该方案将塔身、臂架和后臂大量杆件设计为空间桁架形式，在保证整体刚度和抗扭能力的同时，显著降低上部回转结构的自重，使轮压或基础载荷更容易控制，尤其适合安装空间受限、基础承载条件需要提前核算的固定式码头工况。

　　从实际用途看，设备的作业核心并不只是把吊钩提升到某一高度，而是在臂架俯仰变幅与上部回转共同作用下，覆盖扇形作业区域。前端臂架通过变幅钢丝绳或拉杆改变仰角，吊钩组沿近似径向轨迹移动；回转平台绕支承中心转动后，吊重可在船岸之间、堆场与运输车辆之间完成转移。模型中臂架头部保留了滑轮组、吊具和起升绳路的空间关系，后臂则布置平衡配重与机构安装区域，这种前后质量分配能够减小变幅过程中对支承和驱动系统产生的不平衡力矩。

　　结构设计上，下部底座承担整机传力路径的收口作用。四条支腿与底部平台相连，塔身主弦杆、腹杆反复交叉形成稳定空间框架，载荷由臂架铰点、回转支承和机房平台逐层向下传递，最终经底座扩散到土建基础或行走机构。建模时需要重点控制支腿开裆、底座螺栓边界、回转中心与臂架铰点的相对位置，因为这些尺寸直接决定设备进场安装、基础预埋以及检修通道布置。若底座与现场码头输送线、管线廊道或船坞边缘发生干涉，即使上部臂架性能满足要求，整机也无法落地安装。

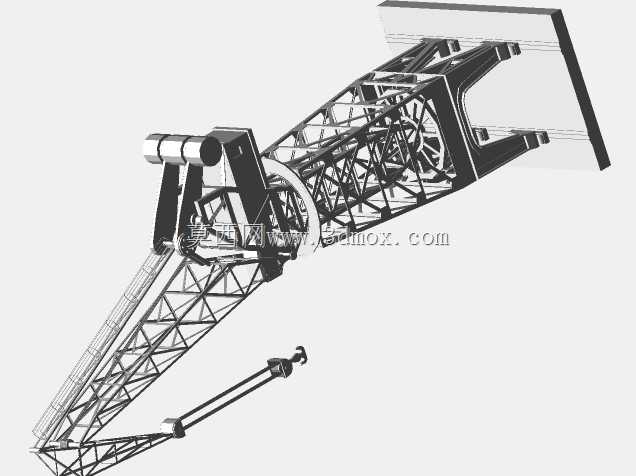

　　臂架部分采用分段桁架思路，主弦杆承受轴向拉压，斜腹杆和横隔框负责维持截面形状并传递局部风载、惯性载荷与扭转作用。折线形臂架不是单纯的外观造型，而是在吊钩净空、臂架自重、变幅力和视野之间取得平衡：靠近铰点的后段较平缓，便于布置拉索和维护通道；前段向上抬起后，可在较小码头边界内获得更大的起升高度。臂架根部铰孔、头部滑轮轴和变幅绳固定点属于关键装配基准，三维设计时应保证这些轴线与回转平面、起升卷扬布置方向一致，避免后期钢丝绳偏磨或滑轮受力方向异常。

　　上部平台区域需要容纳起升卷扬、变幅卷扬、回转驱动、电气柜、机房和配重块。模型虽然以整体结构展示为主，但工程细化时不能把平台当作简单钢板处理：卷扬底座下方应设置加强梁，回转支承附近要形成箱形或环形传力区，配重安装位置需兼顾拆装空间和尾部回转半径。对于码头设备而言，尾部半径与前方作业半径同样重要，后臂过度外伸会威胁后方通道、料斗或相邻设备，因此平台长度、配重外形和护栏边界都应纳入安装包络检查。

　　选型与建模阶段还需结合作业船型、码头标高和潮位变化判断吊钩最低落位。臂架低角度工况适合远距离轻载，高角度工况适合近点重载和越过舱口障碍；不同仰角下，桁架杆件的受力方向、整机稳定性和钢丝绳包角都会变化。风载荷对这种高轮廓桁架设备影响明显，臂架迎风面虽然因镂空结构而减小，但高耸塔身仍需在非工作状态下考虑锚定、夹轨或回转锁定。若用于船厂，还应核对分段吊装时吊索高度、构件翻身空间以及臂架与船体上层建筑的安全距离。

　　在三维装配表达上，该模型适合用于结构方案评审、基础边界确认、吊装路径模拟和机构干涉检查。杆件节点可按圆管或型钢截面进一步深化，铰点处补充销轴、轴承座、润滑管路和检修平台；底座周围则应明确地脚孔、电缆引入位置、扶梯走向及维护平台净宽。整体外形尺寸需以回转中心为基准建立参数关系，前伸距、尾部半径、轨距或支腿跨距、臂架仰角极限、吊钩上下极限共同构成设备的安装与作业边界。通过这些约束，结构设计人员可以在概念阶段就把起重性能、码头布置和现场安装条件统一起来，而不是等到详细设计时再发现臂架、基础或后配重相互冲突。
