六轴多关节工业机器人手臂结构设计

　　这款多关节机械臂的结构设计，首先要匹配3C电子装配、小型零部件上下料、涂胶点胶这类工位的作业半径需求，从底座安装面到末端夹爪的最大伸展距离覆盖1.2米作业范围，底座安装孔位采用标准160mm间距的圆周分布设计，适配市面多数自动化生产线的工装台安装基准，安装时预留的底座下方走线空间可容纳动力线、编码器线、气路管线的集中排布，避免作业过程中管线与周边工装发生干涉。

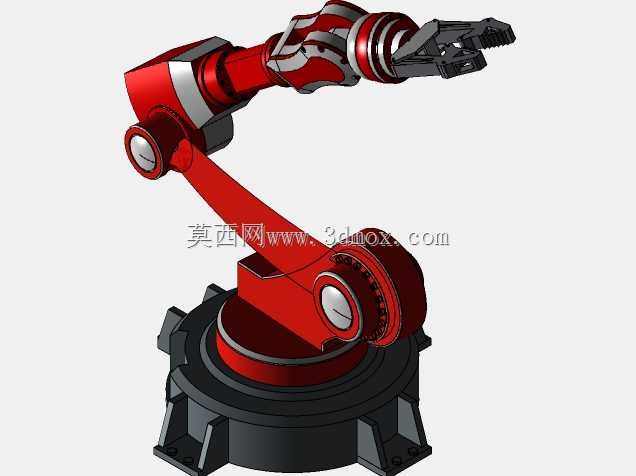

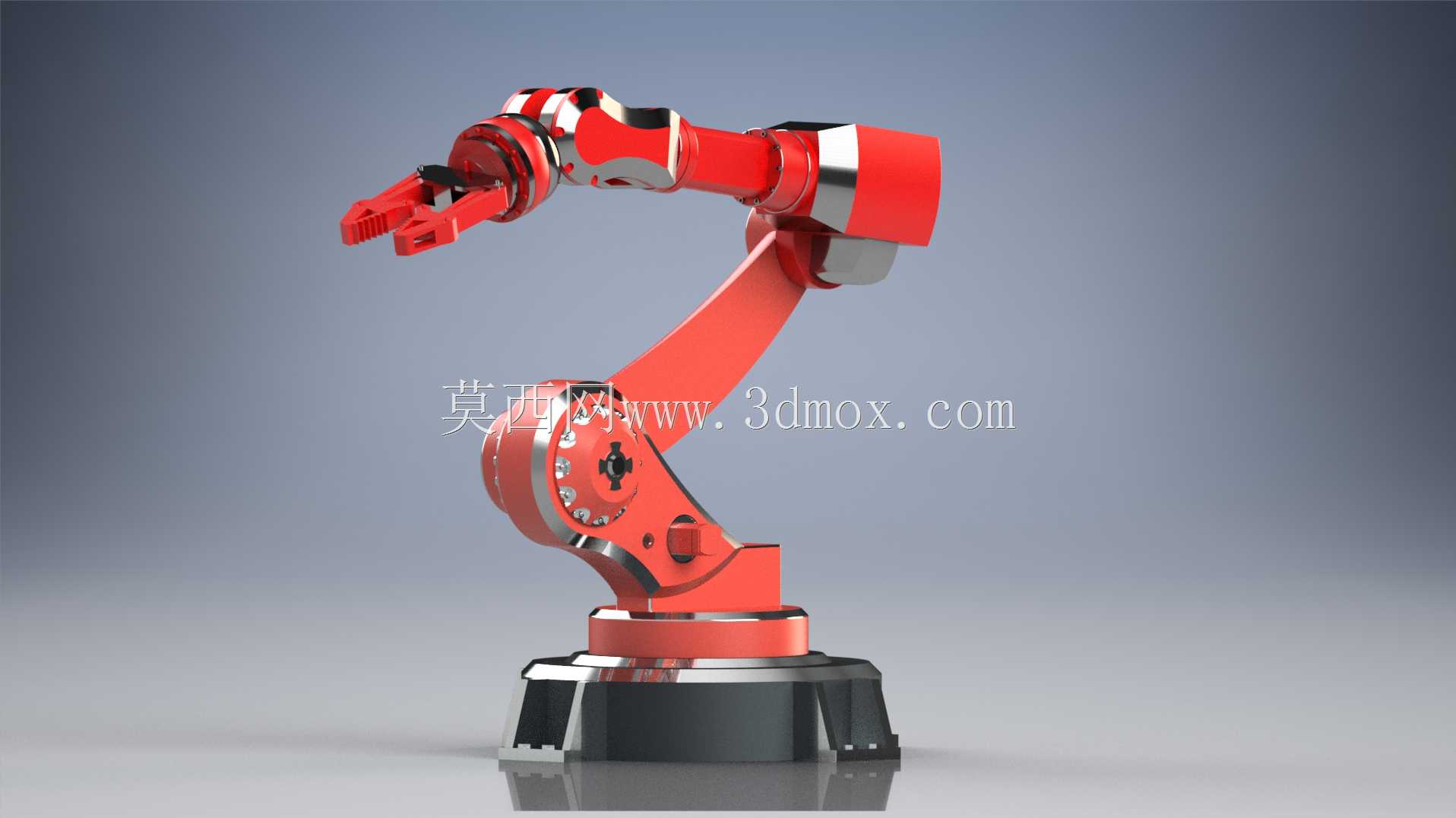

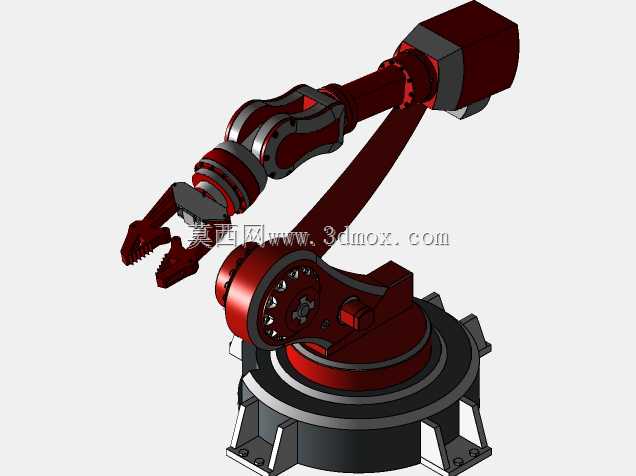

　　从功能特性来看，六个旋转关节的排布完全遵循工业机器人的运动学解算逻辑，腰座关节可实现±170度的水平回转，大臂俯仰关节的运动范围覆盖-60度到+120度，小臂俯仰关节可实现-90度到+150度的摆动，末端三个腕关节分别实现回转、摆动、旋转动作，整体自由度可覆盖空间内任意姿态的作业需求，末端法兰采用标准ISO 9409-1-40-4-M6安装接口，可快速适配夹爪、吸盘、焊枪、涂胶头等不同执行末端，无需额外加工转接板。

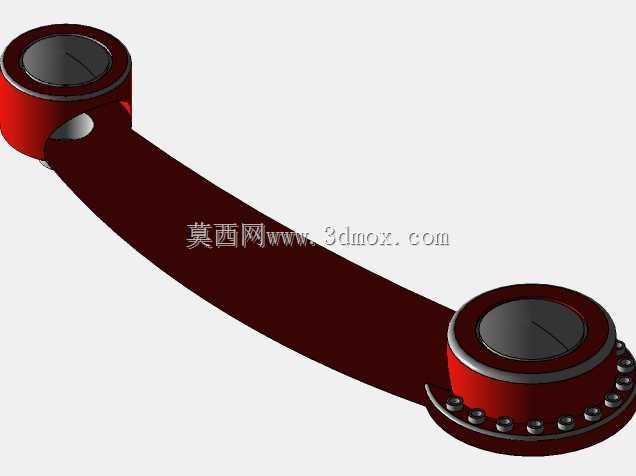

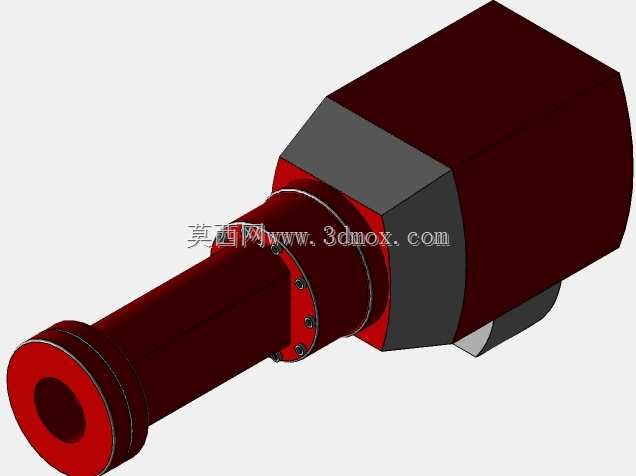

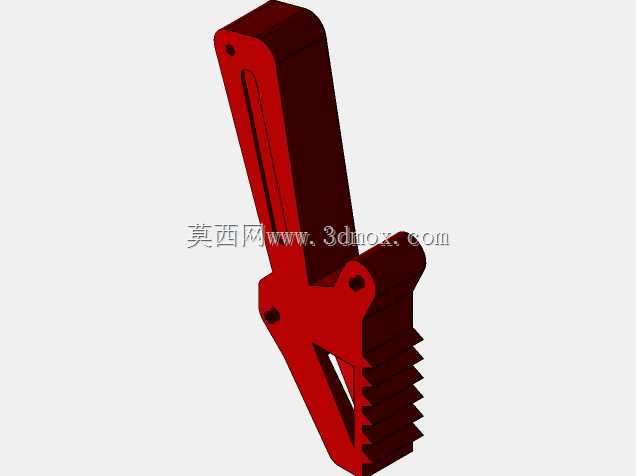

　　设计过程中优先考量了关节处的传动结构布局，每个关节的伺服电机与谐波减速器的安装位都做了同轴度限位设计，大臂与小臂的壳体采用筋条加强的薄壁结构，在保证整体结构刚性的前提下尽可能降低运动部件的自重，减少关节电机的负载惯量，提升运动响应速度。关节处的密封槽设计预留了密封圈安装位，可适配车间内多粉尘、少量切削液飞溅的作业环境，避免杂物进入减速器内部影响传动精度。

　　在实际产线应用场景中，这类机械臂可搭配视觉检测系统完成散乱工件的抓取分拣，也可固定在机床侧完成加工件的自动上下料，替代人工完成重复性高、定位精度要求高的作业工序，重复定位精度可控制在±0.05mm以内，满足多数精密装配工序的精度要求。走线设计采用内部中空走线方案，所有管线从底座内部穿过各关节的中空轴到达末端，避免外部走线在高速运动时出现管线缠绕、磨损的问题，同时也让整体外观更简洁，减少清洁维护的死角。

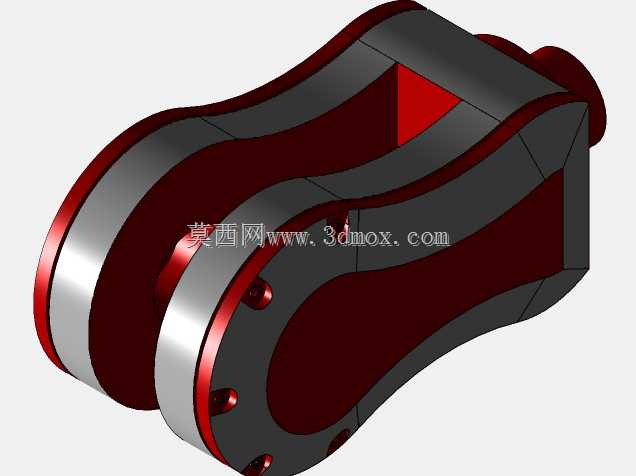

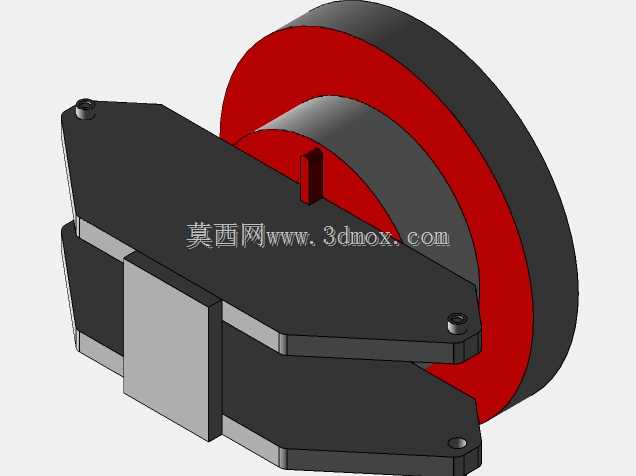

　　设计阶段的运动干涉校验覆盖了全行程姿态，大臂与腰座的限位块做了软限位与硬限位双重设计，硬限位采用聚氨酯缓冲块，避免运动超程时出现刚性碰撞损坏结构件，软限位的触发位置预留了5度的安全缓冲角度，给控制系统留出减速停机的响应距离。小臂与大臂的连接处做了走线的圆弧过渡，避免管线在关节反复摆动时出现弯折疲劳，延长管线的使用寿命。末端腕部的结构做了轻量化处理，将末端负载能力控制在5kg级别，适配多数轻工业场景的工件搬运需求，同时不会因为负载过大导致小臂结构出现形变影响定位精度。

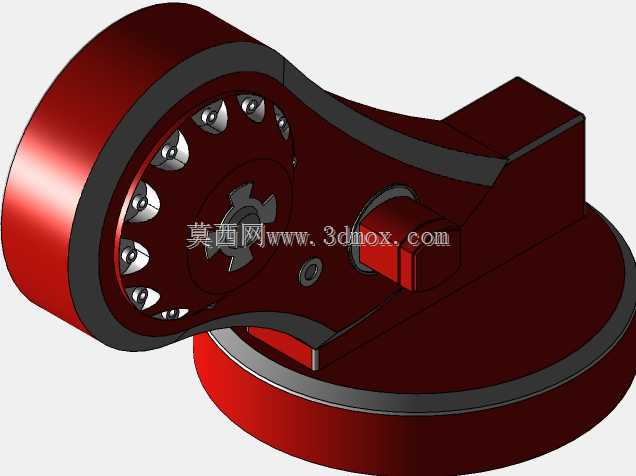

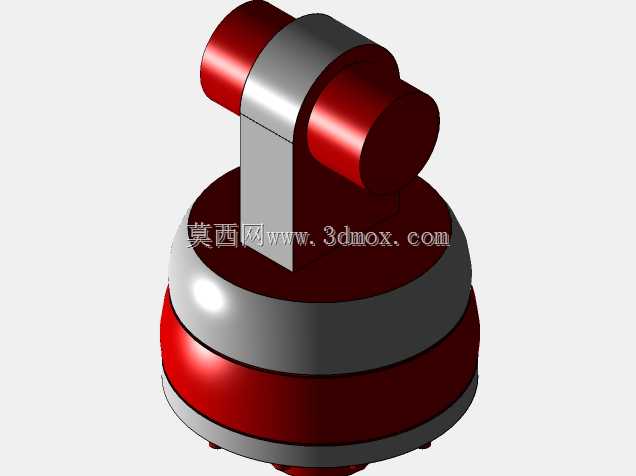

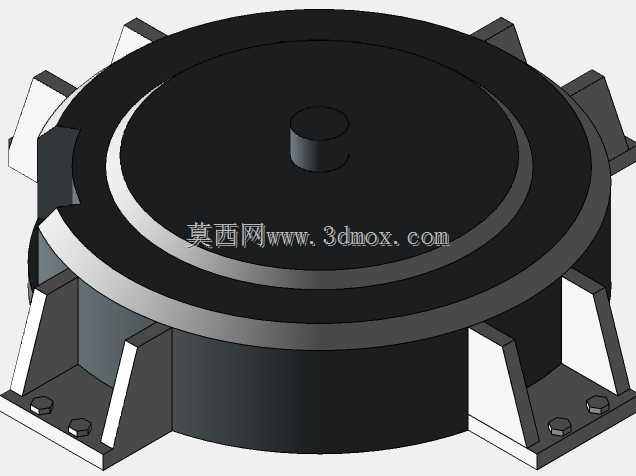

　　底座的配重设计经过重心校核，在机械臂最大伸展姿态下，整体重心的投影始终落在底座安装面的范围内，无需额外加装地脚螺栓也可保证放置稳定性，若用于高速运动的工位，可通过底座预留的安装孔加装膨胀螺栓固定在地面或工装台上，进一步提升运行稳定性。各关节的轴承安装位采用基孔制配合设计，装配时可通过调整端盖的压紧量控制轴承预紧力，既保证关节转动的灵活性，又消除传动间隙，提升重复定位精度。
