Robocon赛事RR对抗竞技机器人结构设计

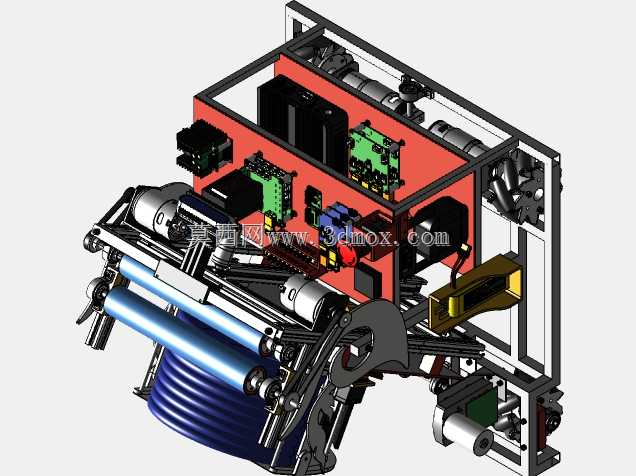

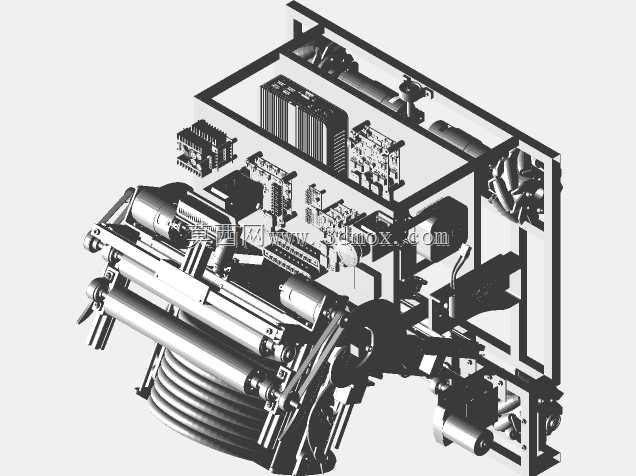

　　这套竞技机器人结构方案，面向高校机器人赛事的同场对抗场景设计，核心用途是在规定赛场区域内完成快速移动、物料拾取、投射交互、对抗防守等系列赛事任务，所有结构布局都围绕赛场规则的边界约束展开，没有冗余的装饰性设计，每一处安装位都对应明确的功能需求。从整体布局来看，设备采用分层框架式承载结构，底层预留行走轮系与传动组件的安装空间，中层布置动力驱动模块、电控元件的固定位，上层预留功能执行机构的拓展接口，框架主体采用标准铝型材拼接搭配局部钣金承托板，在保证整体结构刚度的前提下尽可能压缩自重，避免负载过大影响行走加速性能。行走端采用双轮差速驱动搭配辅助万向轮的布局，驱动轮直接与减速电机输出端连接，传动路径短、反向间隙小，

　　能够满足赛事场景下频繁启停、急转变向的动态响应要求，轮系安装位预留了高度调节余量，可根据赛场地面的实际摩擦系数调整轮组压紧力，避免起步打滑或者转向过度的问题。功能执行端集成了卷料收纳、物料拾取、定向投射三类机构，卷料收纳组件采用辊轴支撑结构，辊轴两端搭配低阻轴承支撑，卷料拉出时的阻力经过反复调校，既不会因为阻力过大导致送料卡滞，也不会因为阻力过小导致卷料松脱散落；拾取机构采用夹取与托举结合的结构，夹爪的开合行程经过匹配设计，能够适配赛事规定尺寸的物料，夹爪接触面贴附防滑缓冲垫，避免夹取过程中物料滑脱或者表面损伤；投射机构采用弹性蓄能搭配导向轨道的结构，投射角度、蓄能力度都预留了调节空间，可根据赛场的实际投射距离做现场参数微调，

　　导向轨道的直线度经过结构校验，保证投射轨迹的一致性。电控元件的安装布局充分考虑了走线便利性与抗干扰需求，强电驱动模块与弱电控制模块分区布置，中间预留走线槽空间，所有元件都采用快拆式固定结构，赛事现场出现元件故障时可以快速更换，不需要整体拆解框架；元件安装板采用绝缘材质制作，避免电路短路风险，同时安装板上预留了多组标准化安装孔位，可根据实际调试需求增减电控元件，不需要重新加工安装板。从安装边界来看，设备整体外廓尺寸严格匹配赛事规则的尺寸限制，所有突出结构都做了圆角防护处理，避免对抗过程中剐蹭对方设备或者赛场设施，设备重心经过配平调校，静止状态下各个方向的倾斜角度都在稳定阈值内，高速移动、急停转向时不会出现侧翻风险；

　　底部离地间隙经过匹配设计，既能够顺利通过赛场内的轻微起伏路面，也不会因为离地间隙过大导致整体重心上移影响稳定性。整套结构的连接部位都采用防松设计，频繁振动工况下不会出现连接件松动的问题，所有运动副都预留了润滑注油位，长时间连续运行也能保持顺畅的动作状态，没有卡滞、异响的隐患。结构设计过程中充分考虑了加工装配的工艺性，所有非标加工件都采用常规机加工工艺即可制作，不需要特殊的加工设备，装配顺序经过优化，单人即可完成整机组装，不需要复杂的专用工装，后期维护时拆解单个功能模块不需要拆卸其他无关结构，大幅降低现场调试与维护的时间成本。
