立式偏心轮往复摆动演示机构结构

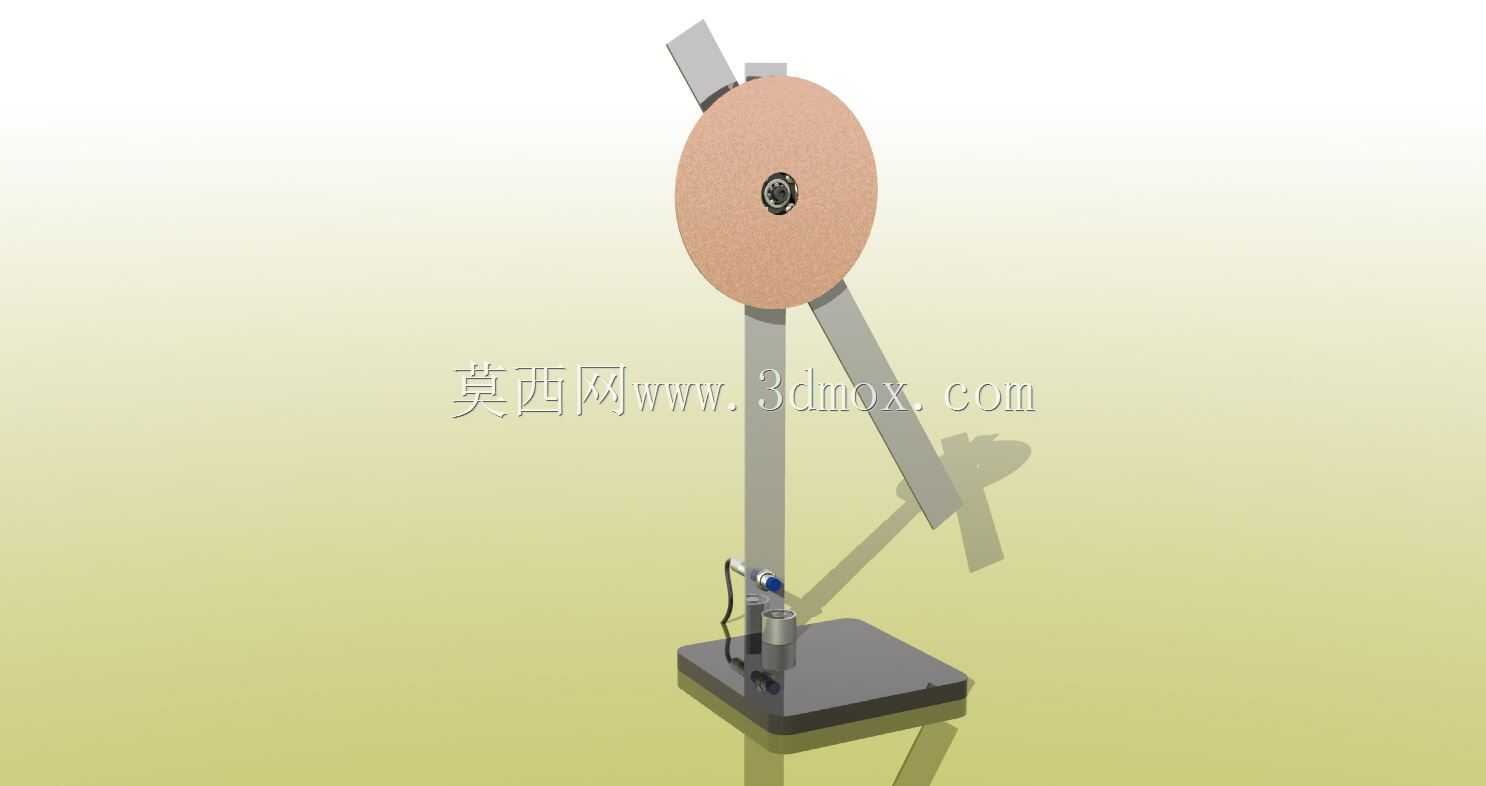

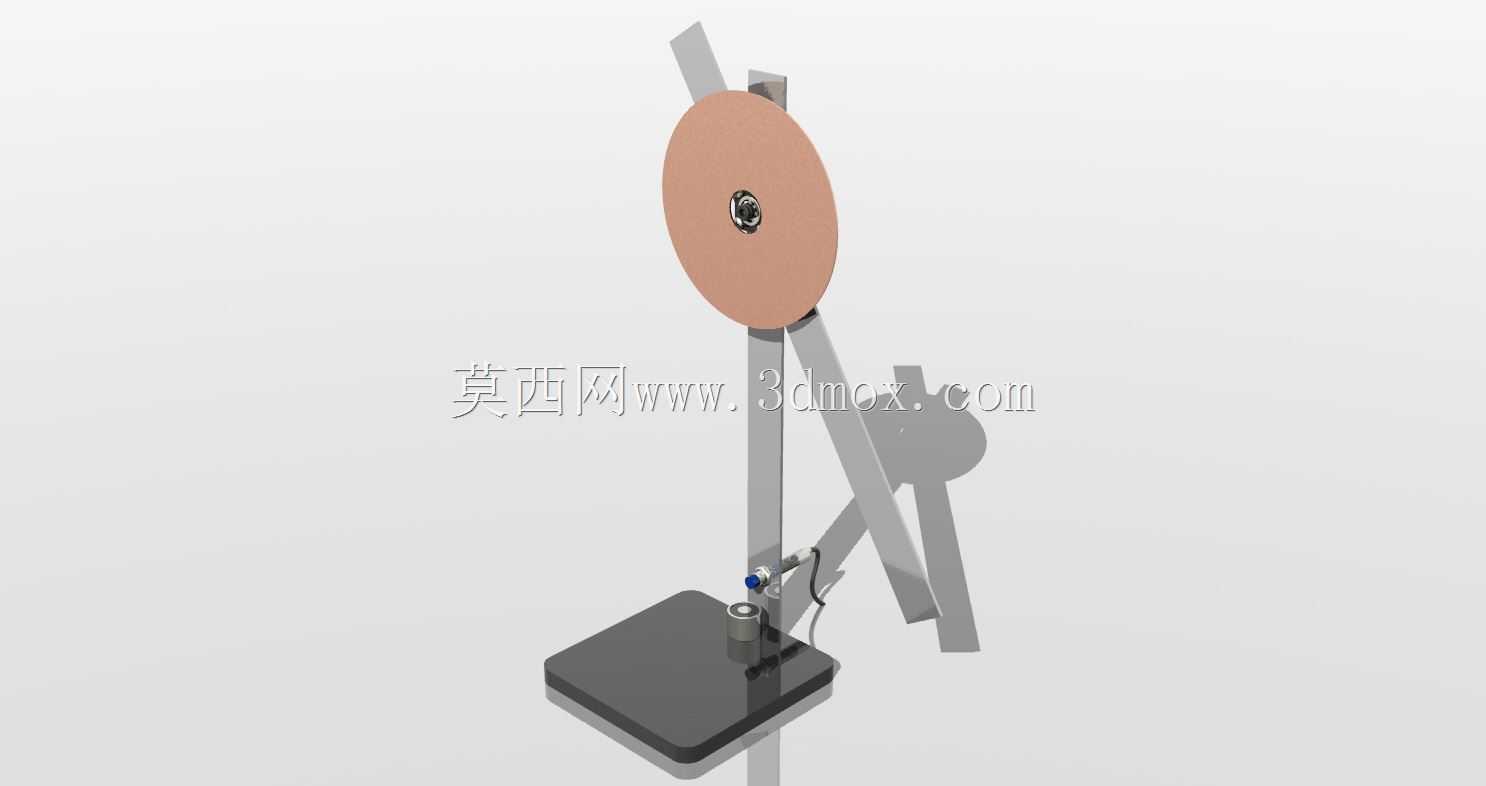

　　这套立式偏心摆动机构的设计，最初是为了给中职院校的机械原理课堂提供可直观演示往复摆动转化过程的实体教具，后续也可作为小型物料推送、节拍式触发工位的执行单元原型使用。在实际教学场景中，学生很难通过平面原理图理解偏心距、摆杆长度与摆动角度、往复频率之间的对应关系，这套实体结构可以直接通过手动驱动轮盘，直观观察摆杆的运动轨迹，也可搭配小型减速电机实现连续运转，用于验证运动干涉点、死点位置的实际表现。从结构组成来看，整套机构采用方形加重铸铁底座作为承载基础，底座的平面度控制在0.1mm/m以内，保证高速摆动时不会出现侧翻或共振偏移，底座上预留的四个安装孔可直接通过T型螺栓固定在实验工作台或设备机架上，安装边界尺寸控制在200mm见方以内，

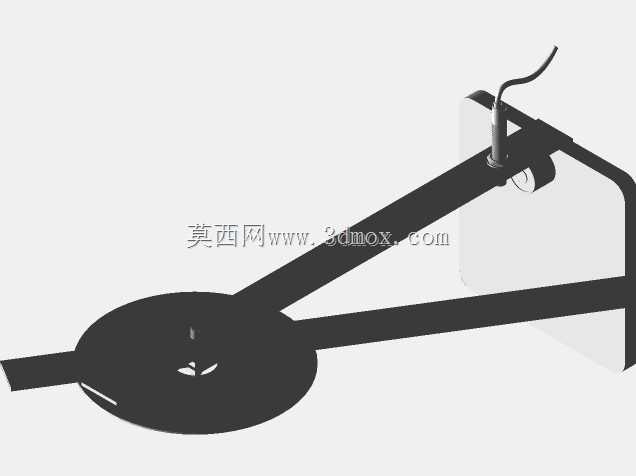

　　不会占用过多工位空间。垂直布置的金属立柱采用冷拉圆钢加工而成，表面做发黑防锈处理，立柱与底座之间采用过盈配合加骑缝销固定，避免长期受交变载荷出现连接松动。轮盘部分采用非金属耐磨材质制作，既降低了整体重量，也能在手动转动时提供合适的阻尼感，轮盘中心的转轴通过深沟球轴承与立柱顶端的支座连接，转动阻力控制在0.2N·m以内，手动驱动时无需施加过大作用力。偏心连接的摆杆采用扁钢加工，两端的连接孔都镶嵌了自润滑铜套，与偏心销、下端执行端的连接位置都预留了0.05mm的配合间隙，既保证摆动过程无卡滞，也不会因为间隙过大出现回程误差。设计过程中，首先确定的是摆动角度需求，作为教具使用时需要摆杆的摆动幅度达到45度，才能让观察者清晰看到运动全过程，

　　因此偏心距设置为轮盘半径的三分之一，同时通过反复校核摆杆长度，避免摆杆运动到极限位置时与立柱、轮盘发生结构干涉。在安装边界的考量上，轮盘转动时的最大外轮廓直径为180mm，摆杆摆动到最低位置时距离底座上平面的高度为30mm，因此在配套安装外部触发组件时，所有零件都需要避开这个运动包络范围，防止运转过程中出现碰撞。如果将这套机构作为工业工位的执行单元使用，可在轮盘中心轴位置连接伺服电机，通过调整电机转速控制摆动频率，摆杆下端可安装推头、拨叉等执行件，完成小型零件的节拍式上料、工位间推送等动作，相比气缸驱动的摆动机构，这套纯机械结构的运行稳定性更高，不会因为气源压力波动出现动作不到位的问题，维护成本也更低，

　　仅需定期给连接铜套加注少量润滑脂即可长期运转。在建模过程中，所有配合面的公差都按照实际加工要求设置，轴承安装位采用基孔制过渡配合，销连接位置采用H7/m6的配合公差，保证加工出的实体零件可以直接完成装配，无需二次修配。轮盘与偏心销的连接位置采用方榫固定，避免长期受交变扭矩出现销钉剪切断裂的问题，底座下方还预留了电机安装位，若需要升级为电动驱动，可直接将电机固定在底座下方，输出轴穿过底座中心孔与轮盘转轴连接，无需额外改动主体结构。
