七百行程中央驱动线性滑台模组

　　这款线性运动机构在自动化产线的点位搬运、工位移栽场景中适配性极强，700mm的有效行程刚好覆盖多数中小型装配工位的位移需求，从3C电子行业的PCB板上下料，到包装行业的物料推料、分拣工位的横向移载，再到小型检测设备的探头往复驱动，都能找到对应的适配场景。不同于侧装驱动的滑台结构，这款模组采用中央电机直连驱动的布局，驱动端集成在滑台行程末端的中心位置，能大幅降低单侧驱动带来的偏载力矩，在长期往复运行过程中，滑块的受力更均匀，能有效减少导轨副的偏磨问题，延长整体使用寿命。

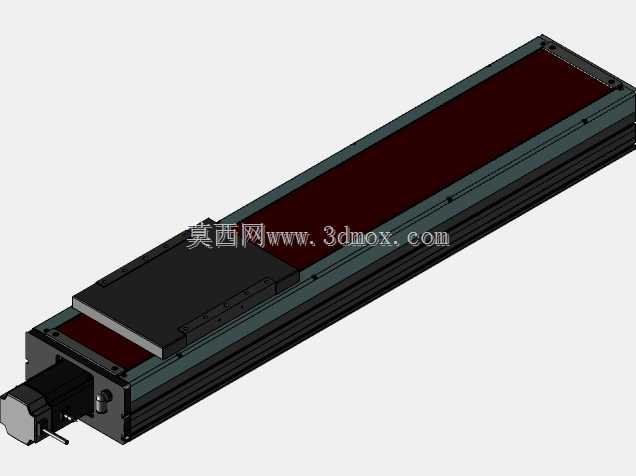

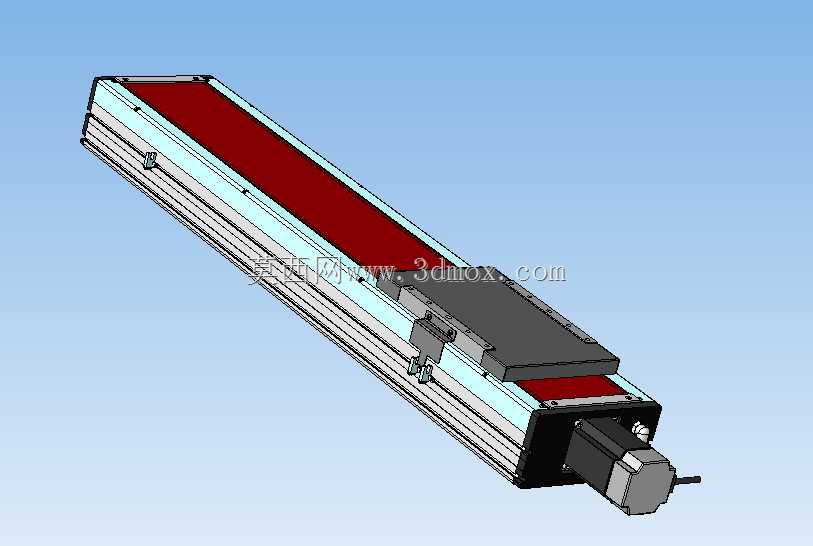

　　从结构设计逻辑来看，这款模组采用全封闭的带防护结构，上盖覆盖整个行程区间，仅留出滑块的运动开口，配合内置的防尘密封条，能在有少量粉尘、切削液飞溅的车间环境下使用，避免异物进入导轨和传动腔内部，减少日常维护的频次。主体型材采用一体化挤压的铝型材基座，型材本身自带导轨安装基准面和安装槽位，加工时仅需要对安装面做精铣处理就能保证装配精度，不需要额外拼接基座，既控制了整体重量，又能保证长行程下的结构刚性，不会因为跨距过大出现基座下挠的问题。传动部分采用滚珠丝杠副搭配线性导轨的组合，丝杠的支撑端采用固定支撑+浮动支撑的搭配，在700mm的行程长度下，能有效补偿丝杠高速运转时的热伸长量，避免高速运行时出现卡顿、抱死的问题。滑块部分采用一体化的滑座设计，滑座上预留了成组的安装螺纹孔，既可以直接搭载末端执行件，也可以加装转接板扩展安装范围，适配不同的负载安装需求。

　　在安装边界方面，这款模组的整体截面尺寸紧凑，驱动端的电机采用同轴直连的安装方式，没有额外的侧边传动结构，安装时不需要在侧边预留电机避让空间，能有效缩减设备整体的安装占位，对于排布紧凑的多工位设备来说，能大幅提升空间利用率。基座的底部和侧面都预留了标准T型安装槽，既可以从底部锁付安装，也可以从侧面锁付固定，适配水平安装、垂直安装、侧装等多种安装姿态，垂直安装时仅需要根据负载大小选配带抱闸的驱动电机，就能避免断电时滑块下滑的风险。行程两端内置了硬限位缓冲结构，配合电气限位开关的安装位，用户在做电气设计时可以直接在预留位置安装光电或者机械式限位开关，不需要额外加工安装位，能缩短设备的设计组装周期。滑台的运动精度可以通过丝杠预压和导轨预紧进行调整，根据不同的使用场景，既可以调整为低预压的高速低阻状态，适配高速移载的轻负载场景，也可以调整为中预压的高刚性状态，适配需要精确定位的检测、压装场景。

　　在实际选型应用中，这款模组的有效行程刚好覆盖0-700mm的运动区间，不需要额外做行程裁切，对于设计人员来说，可以直接套用标准安装尺寸完成整体布局，不需要单独定制非标长度的模组，能有效降低采购成本和交付周期。中央驱动的布局也让整体的传动链更短，没有同步轮、同步带这类中间传动部件，传动背隙更小，重复定位精度更稳定，长期运行不需要定期调整皮带张紧度，维护成本更低。防护结构的设计也让这款模组区别于开式的线性滑台，在普通工业环境下不需要额外加装风琴罩等防护配件，整体外观更整洁，清理维护时仅需要擦拭外部防护面即可，不需要拆开清理内部导轨和丝杠。
