二战美军GMC十轮军用运输卡车结构

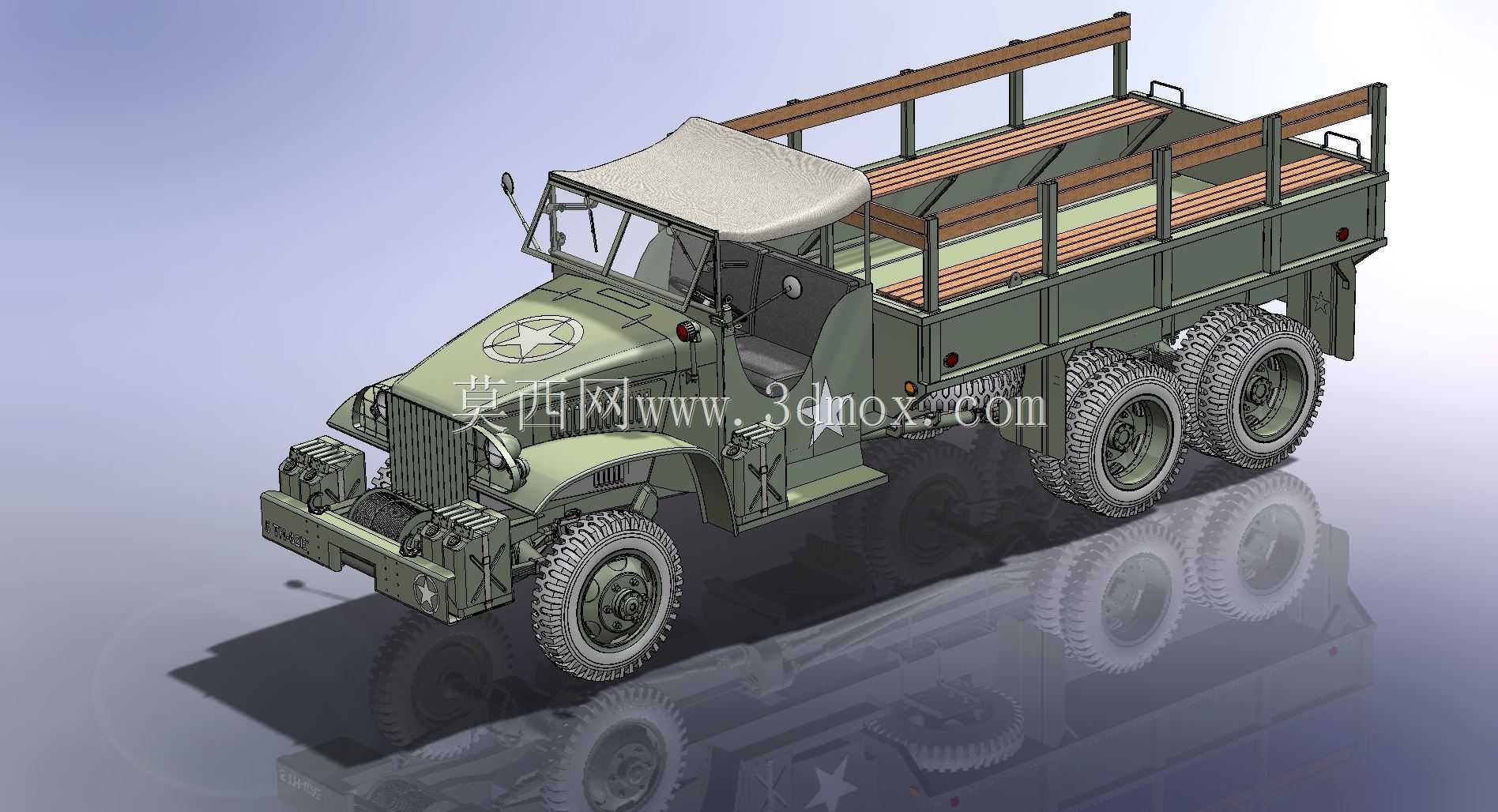

　　该三维结构围绕经典六轮军用运输卡车展开，整车按实车1:1比例还原，覆盖车头动力舱、软顶驾驶区、栏板式货厢、三轴行走系统及车架承载结构，适合用于军用装备展示、越野车辆结构教学、影视道具前期方案校核以及专用车辆改装设计参考。

　　从实际用途看，这类车辆主要承担野战条件下的兵员输送、散装物资转运、弹药给养补给和轻型装备拖挂任务。非铺装路面、泥泞便道、临时工地和野外营地是其典型使用场景，因此建模时没有只停留在外观曲面，而是把高通过性底盘、栏板货厢和多轴车轮布置作为结构表达重点。

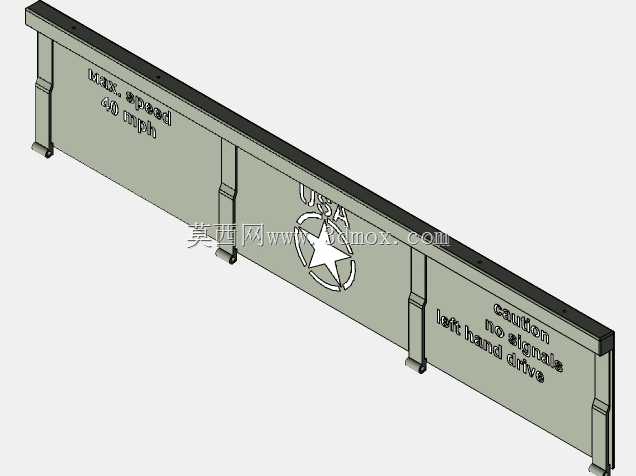

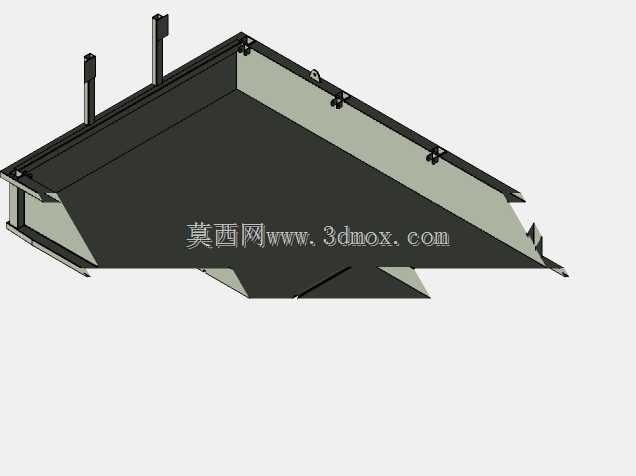

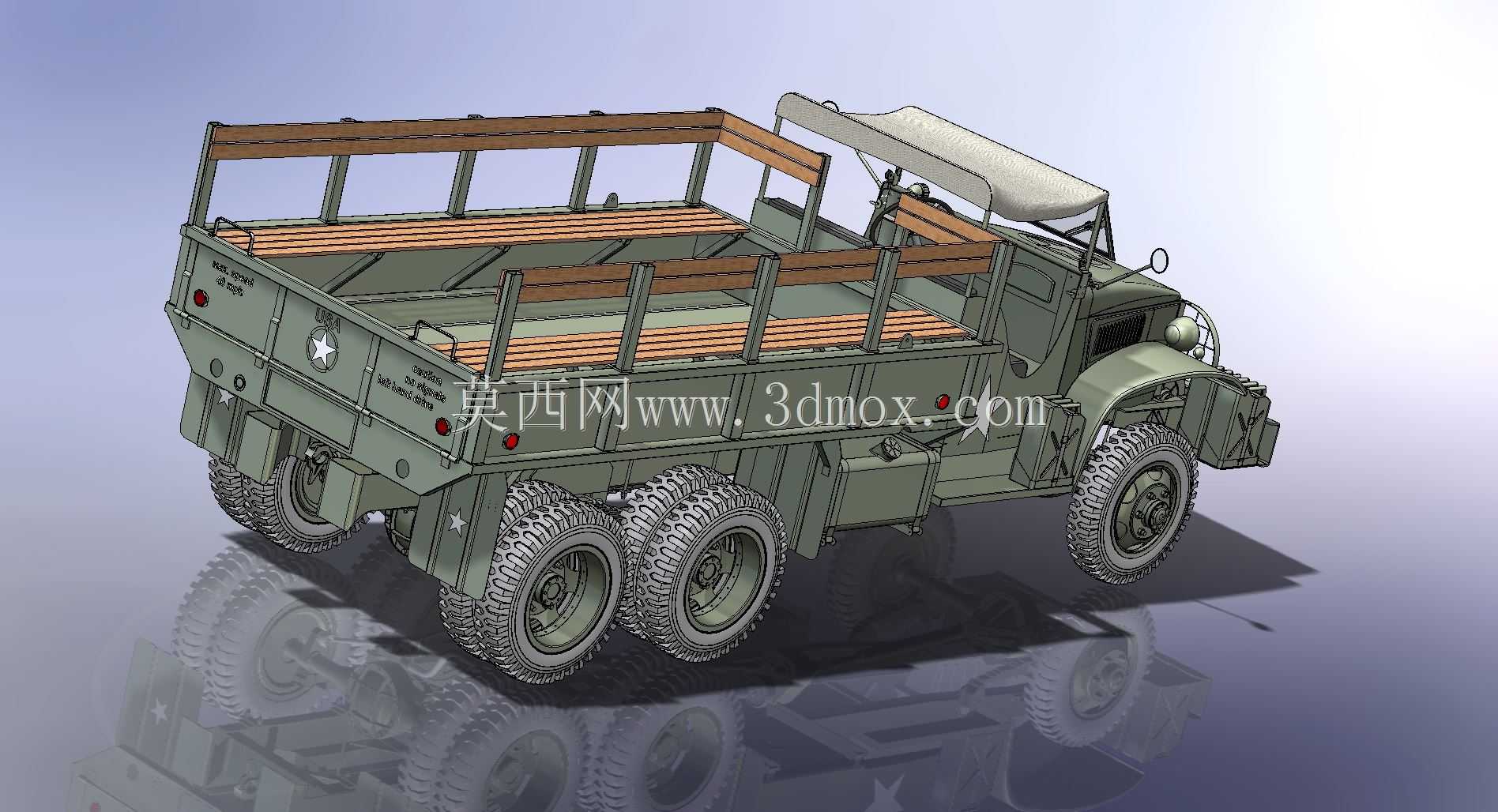

　　货厢部分采用开放式栏板结构，侧板由竖向立柱、横向栏板和顶部木质防护条组成，内部铺设条状地板，便于人员乘座、货物捆扎和快速装卸。栏板高度、立柱间距与货厢长度之间保持实车比例关系，侧板在模型中形成清晰的装配边界，可用于后续展开铰链、锁扣、篷弓和篷布等附件设计。货厢前端与驾驶室后方保留安全间距，避免急制动时货物冲击乘员区，也为改装油罐、方舱、救援设备或通信箱体预留安装面。

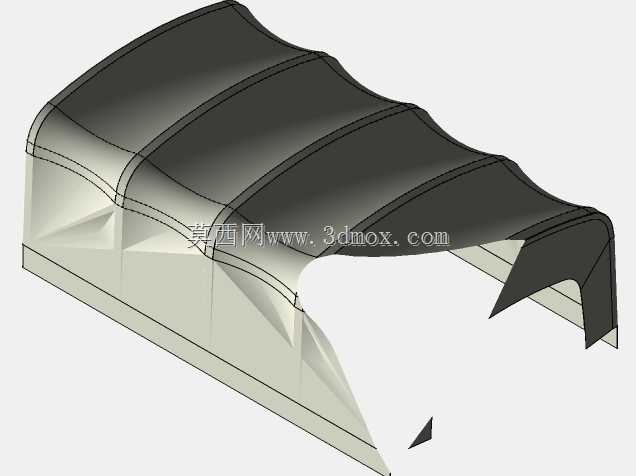

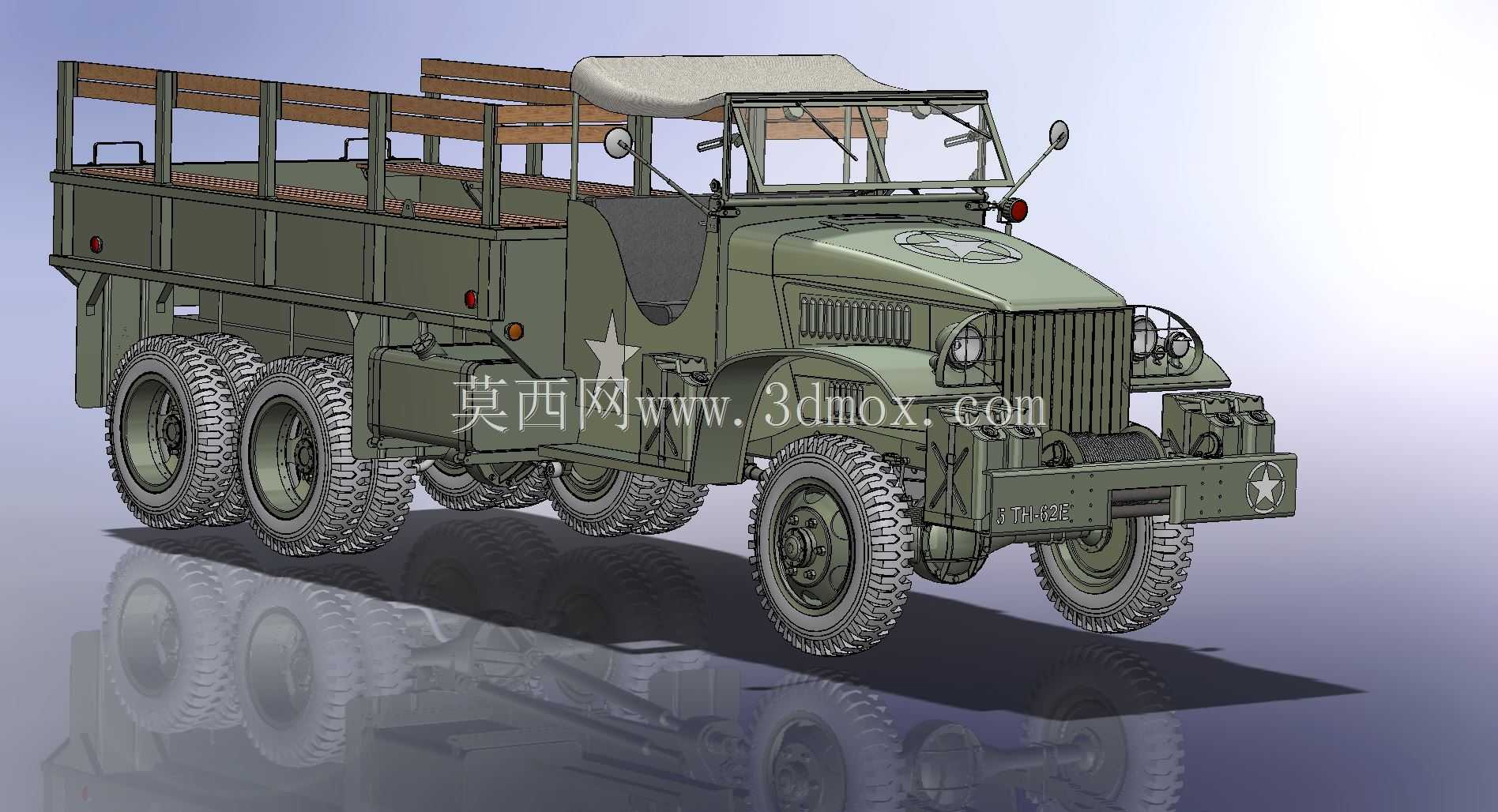

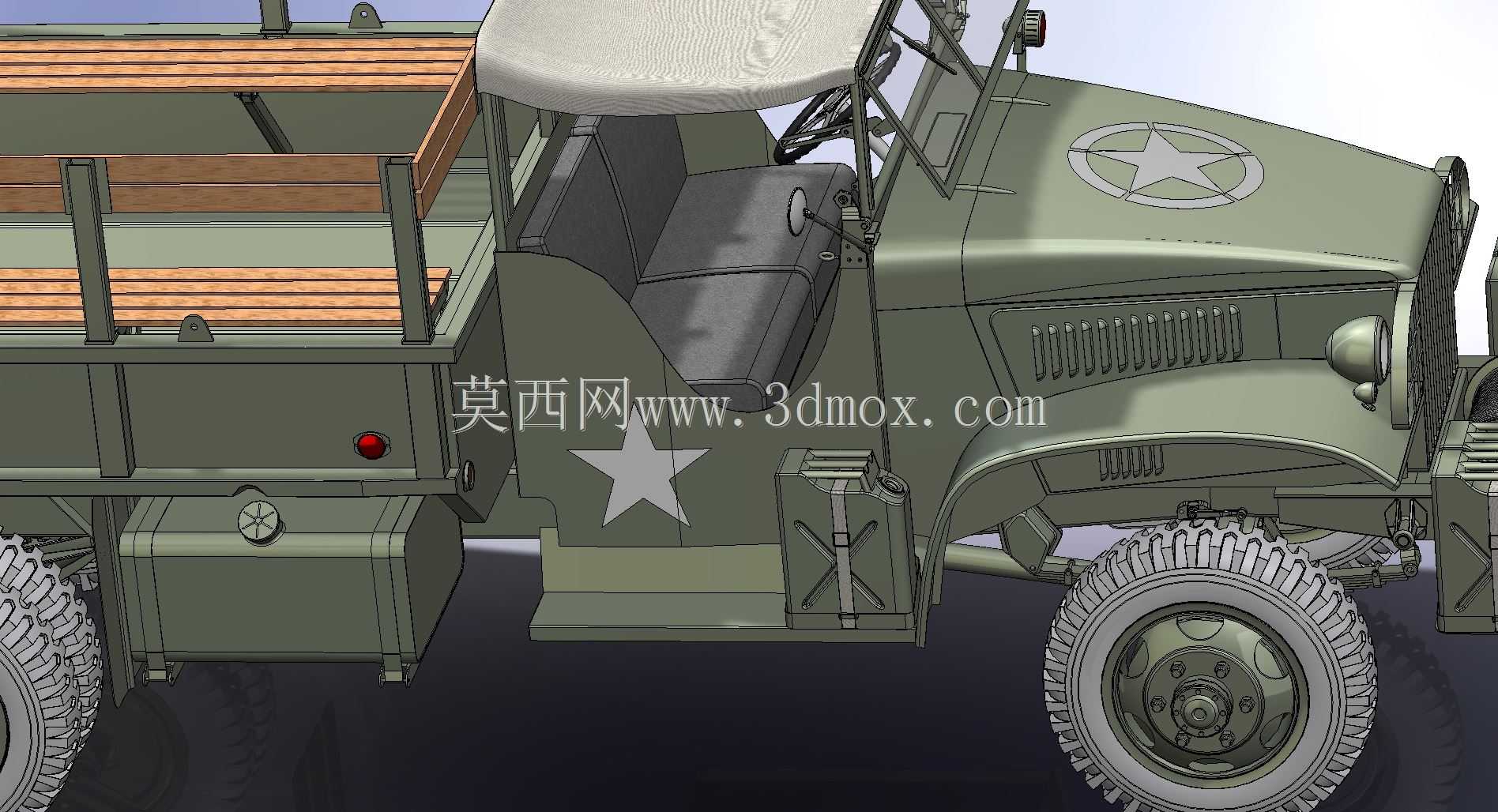

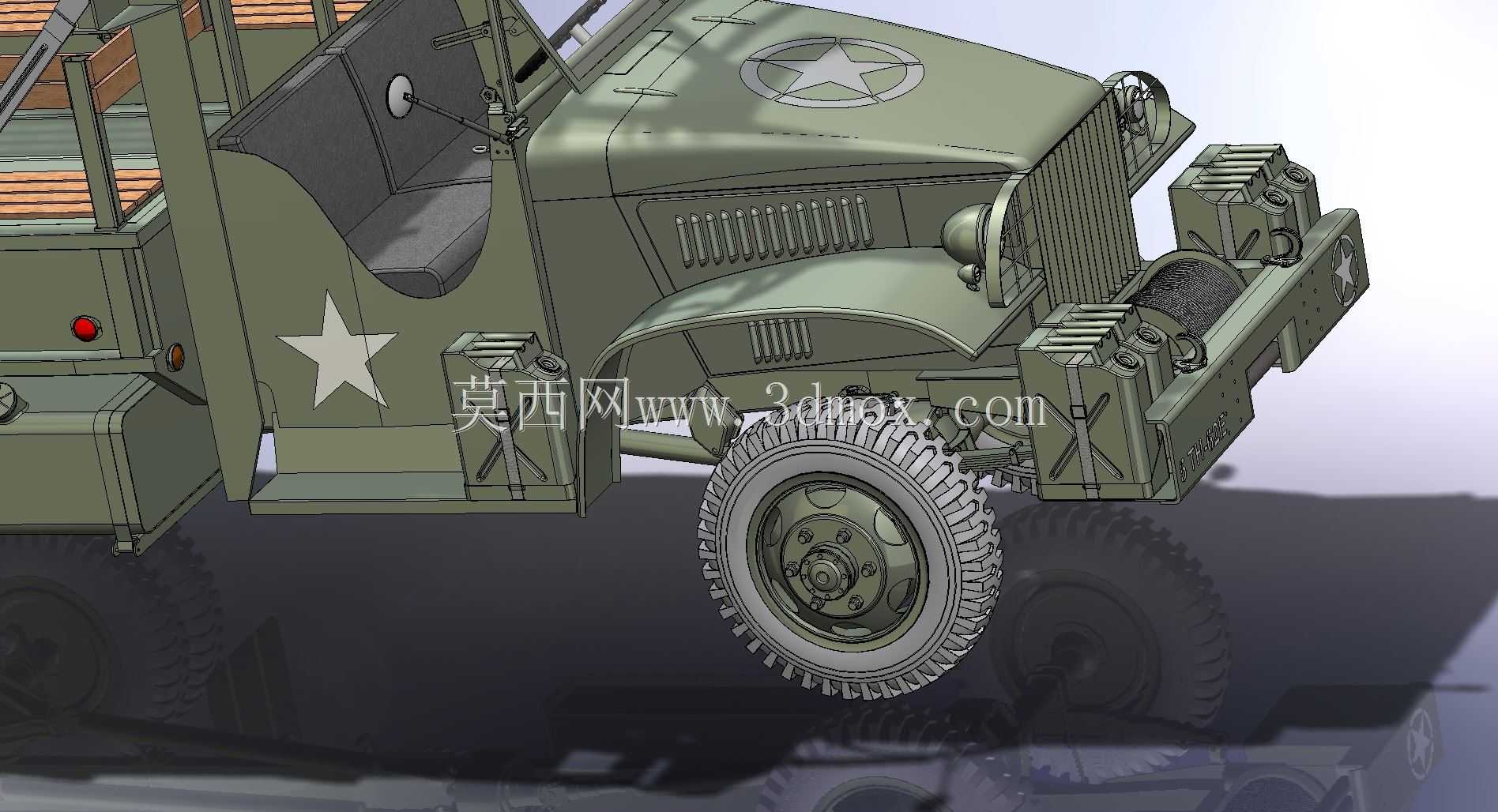

　　驾驶室采用简洁的软顶形式，前挡风、侧门、后视镜、转向盘和座椅位置均按驾驶姿态布置。软顶轮廓与金属车身形成明确区分，既降低整车自重，也方便在野战维护中更换篷布。车头部分保留竖向格栅、圆形大灯、保险杠、牵引钩和翼子板等特征，发动机舱盖线条平直，内部动力舱空间按照前置发动机布局预留，冷却模块、蓄电池和检修开口的位置能够与整车维护逻辑对应。

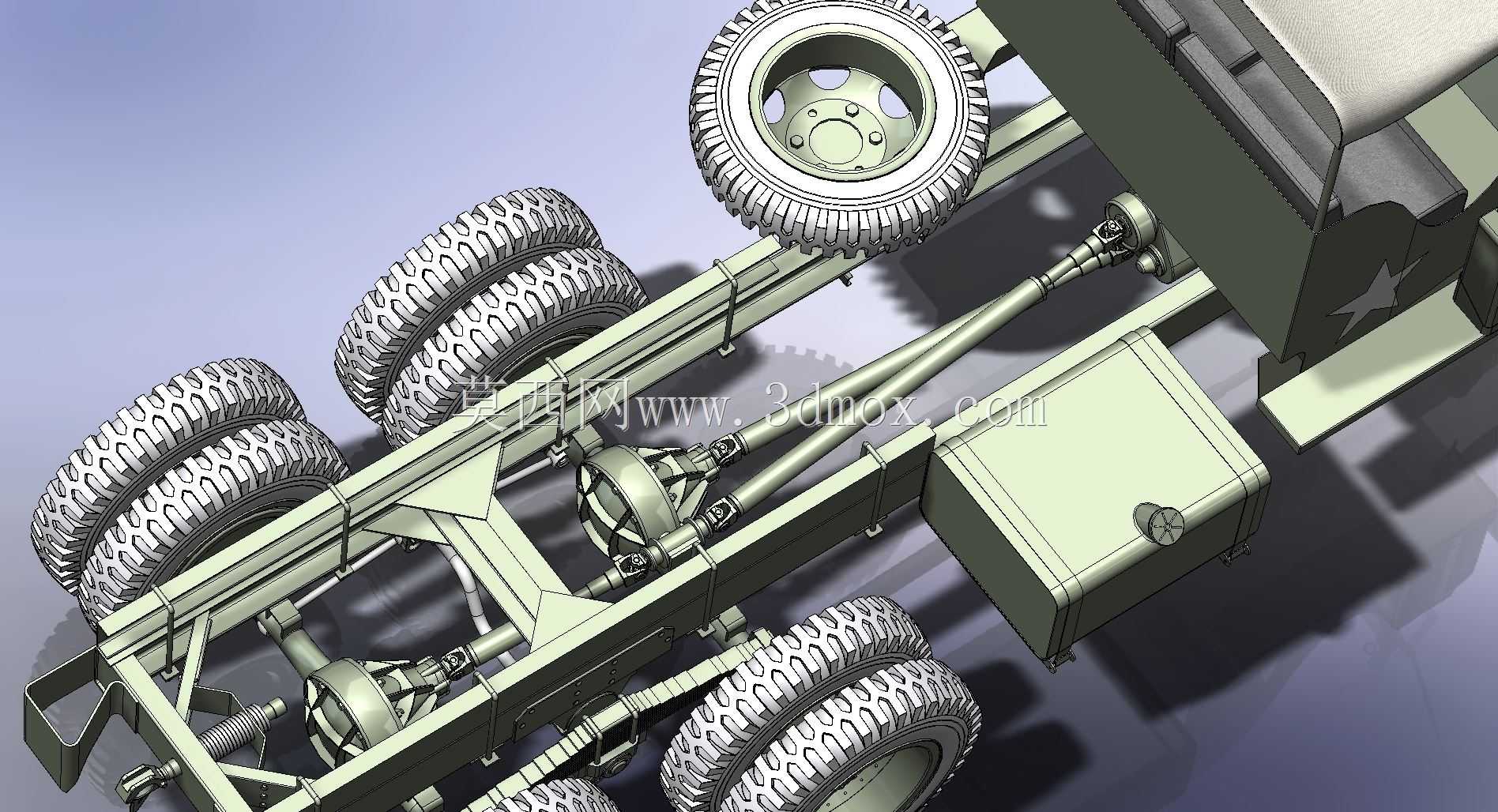

　　行走系统是该车型的核心。车辆采用三轴布置，后轴为双排轮形式，前轴负责转向并承担较大载荷。轮胎采用深花纹越野胎面，胎块、胎肩和轮毂螺栓均有独立几何表达，能够直观反映松软路面抓地与承载能力。钢板弹簧、车桥、传动轴和车架纵梁之间的位置关系完整呈现，适合在教学或改装方案中说明非独立悬架的承载路径：路面冲击经轮胎、车桥、钢板弹簧传递至车架，再由车架分散到货厢和驾驶室支撑点。

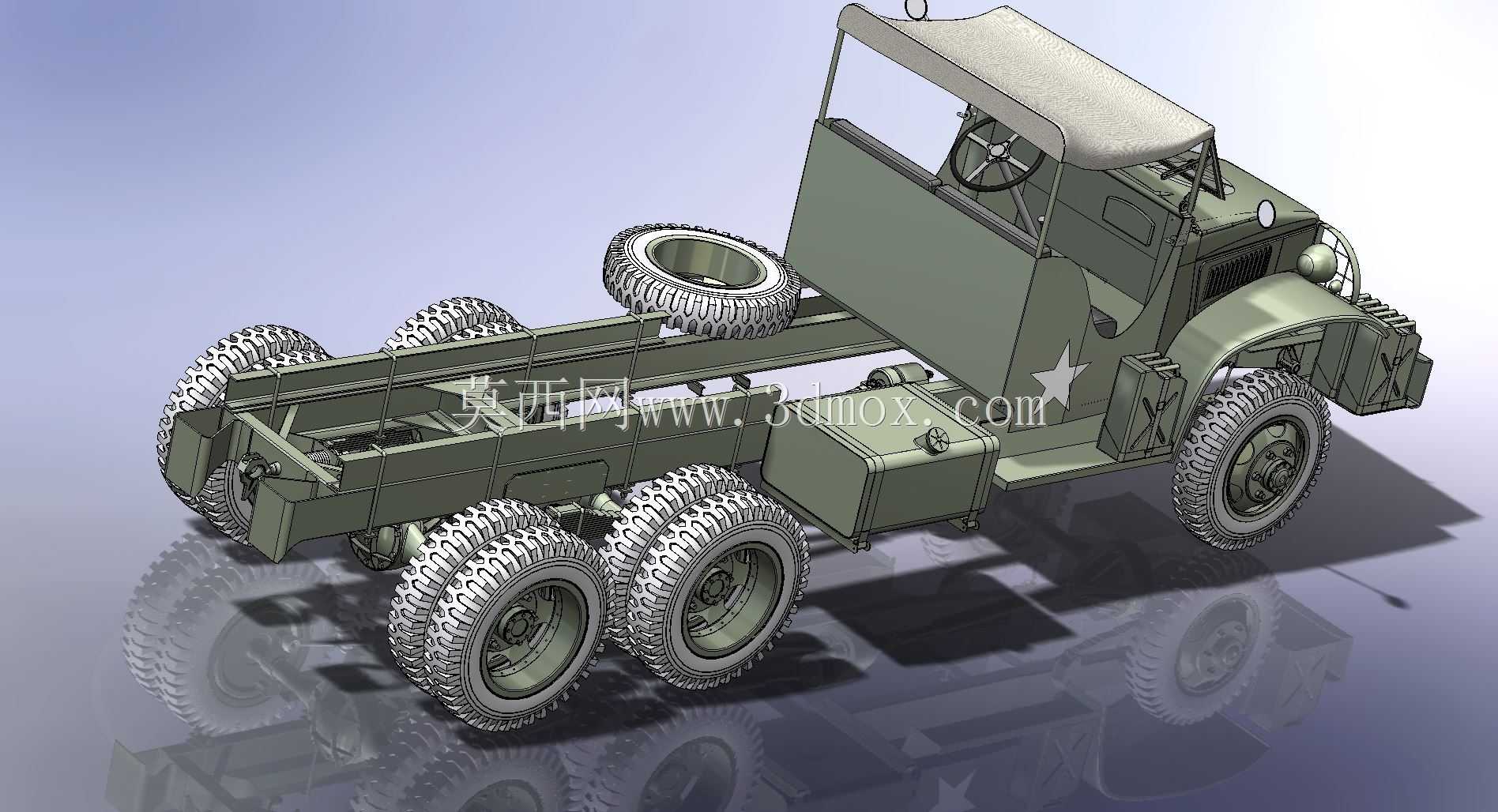

　　车架贯穿整车，是动力总成、驾驶室、货厢、悬架和牵引装置的安装基准。建模时纵梁、横梁和各支架保持连续，避免外观件与底盘件脱节。车头保险杠处设置牵引连接位置，车尾和侧部的灯具、油箱、踏板、备胎及附件区域也按实车空间排布，便于检查人员通过、货物装载和维修操作之间是否存在干涉。

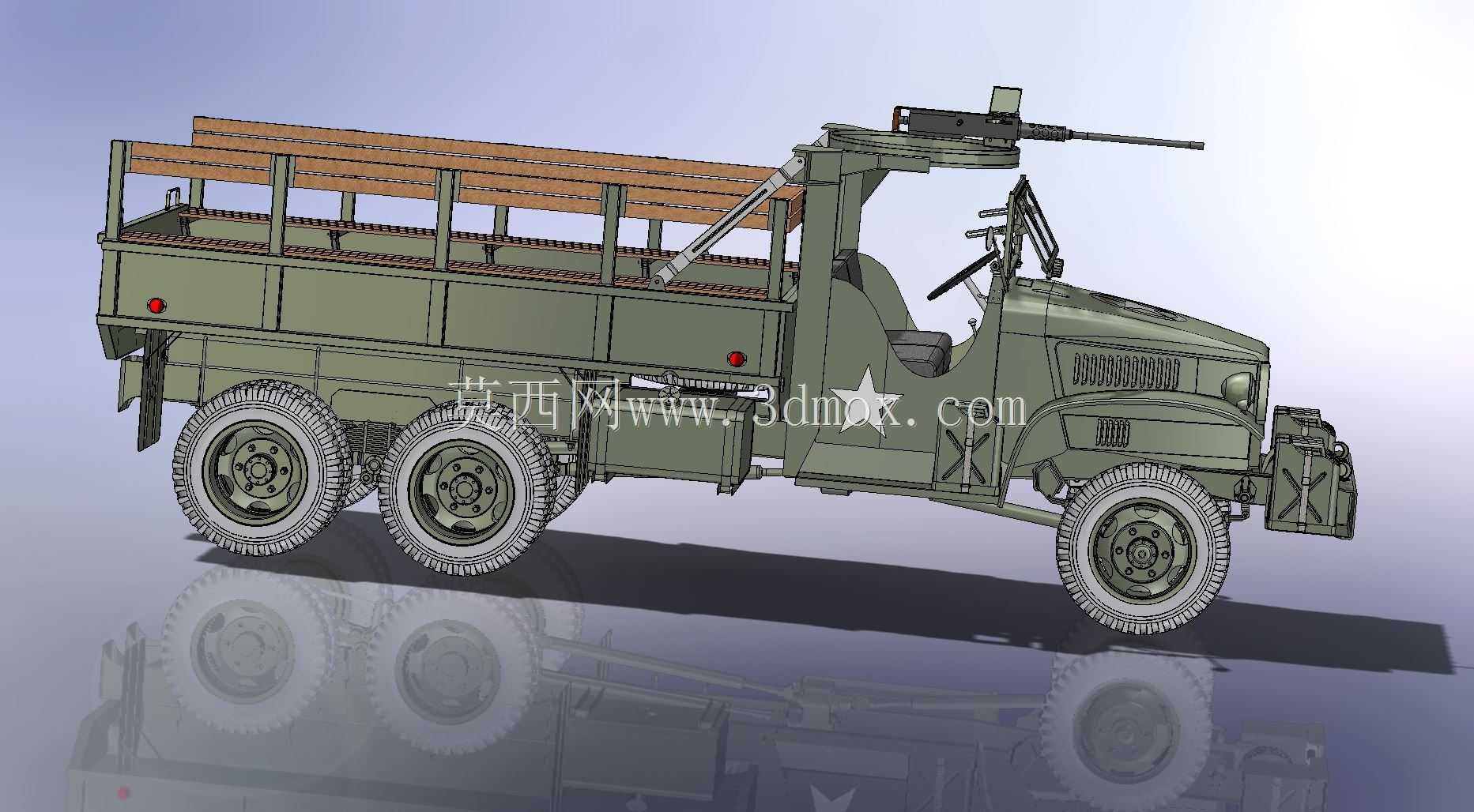

　　外形尺寸方面，整车长宽高比例遵循原车十轮卡车特征：长车头、长货厢、三轴底盘构成主要外廓；宽度由轮胎外缘和后视镜边界共同决定；高度则受软顶、货厢栏板和轮胎直径影响。转弯半径、接近角、离去角和纵向通过角虽未在静态模型中以参数标注，但通过短前悬、大直径轮胎、较高离地间隙和多轴布局可以得到直观表达。安装边界上，货厢地板与车架上翼面之间保留垫木或支撑梁位置，驾驶室悬置点与车架前端横梁对应，油箱、排气管和传动轴则避开货厢下方主要承载区。

　　在结构设计思路上，模型强调可拆解、可校核和可复用。车头、驾驶室、货厢、车架、车桥、车轮和栏板等模块层次清楚，设计者可在此基础上替换货厢形式，增加绞盘、篷布、武器支架、救援器材或通信设备；也可隐藏外覆件，观察底盘传动、悬架跳动空间和轮胎转向包络。对于三维建模从业者而言，该作品的价值不只在于军车外观复原，更在于把承载式栏板、越野底盘、多轴轮胎和野战运输功能整合在同一套可检查的数字样机中，为车辆结构分析、改装布置和展示动画提供稳定基础。
