方程式赛车空气动力学仿真结构

　　该三维结构围绕方程式赛车在高速赛道工况下的气动表现展开，整车以单座开轮式赛车为基础，将前翼、车身、侧箱、底板、尾翼、车轮与悬架周边流场作为连续分析对象，用于观察气流在车体表面的压力分布、分离趋势以及尾迹发展。模型并非单纯外观曲面，而是把赛车外部轮廓与关键气动附件整合在同一空间边界内，便于在结构设计阶段判断下压力生成、阻力控制和冷却进气之间的平衡。

　　从实际用途看，这类结构主要服务于赛道高速行驶时的气动开发。前翼位于整车最前端，直接承受来流冲击，其翼片角度、端板形状和襟翼分段会影响气流向轮胎内侧、底板入口以及侧箱区域的分配。模型中前翼宽度贴近前轮外侧边界，能够在不超出赛车安装轮廓的前提下，把一部分气流导向车底，另一部分气流绕开前轮扰动区，减少轮胎前方高压堆积。前轮裸露布置是方程式赛车的典型特征，轮胎旋转带来的湍流会显著影响后方侧箱和底板效率，因此前翼端板与导流片的位置需要结合车轮中心线、悬架摆臂空间和车身前段宽度反复校核。

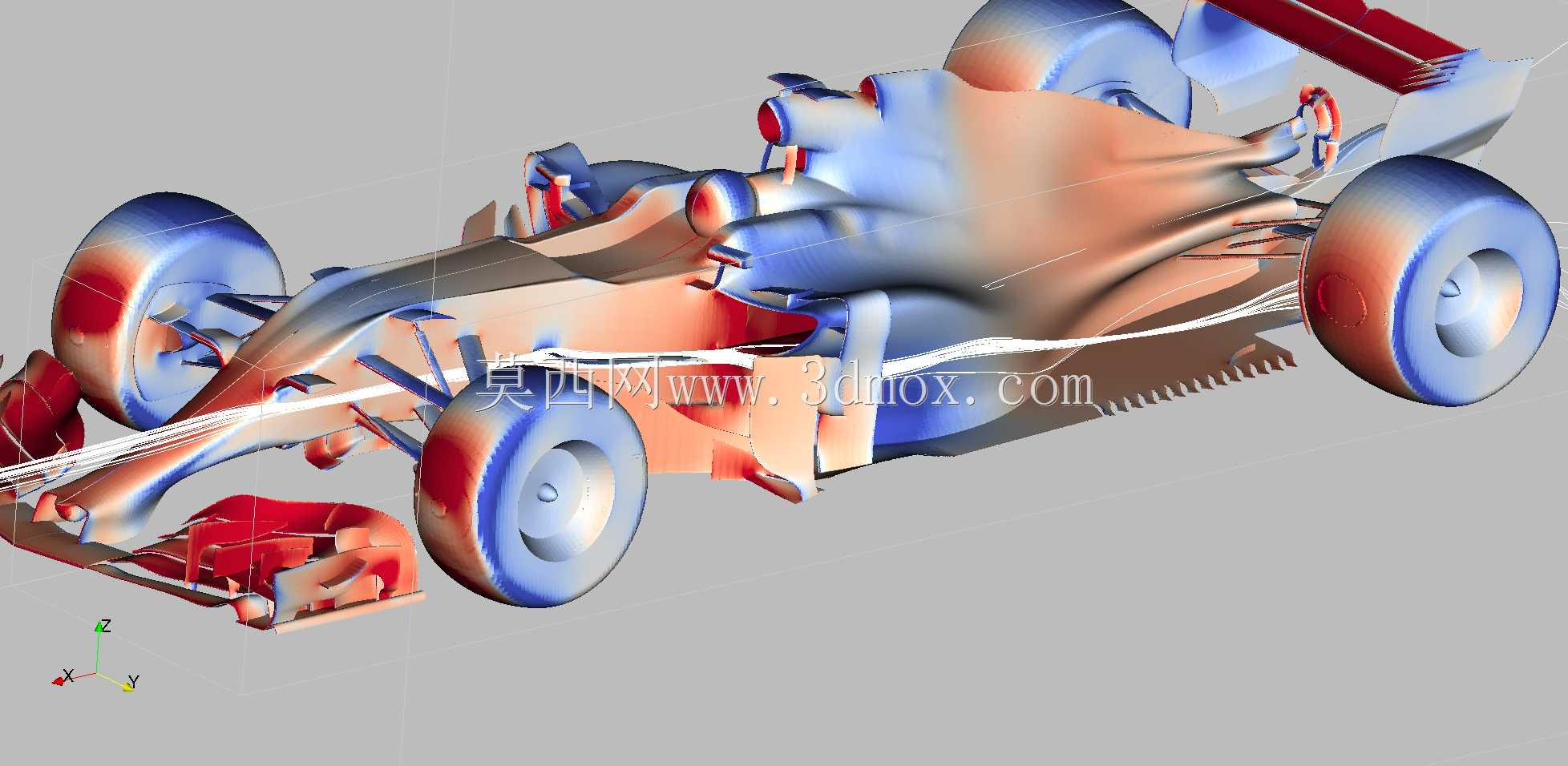

　　车身中段采用收窄式单体壳轮廓，驾驶舱后方隆起区域兼顾头盔保护、进气道布置和背部流线过渡。侧箱位于车体两侧，其外形并非独立装饰件，而是与散热器入口、内部冷却通道、尾部泄压路径共同构成气动热管理系统。侧箱前缘迎风口需要在高速时引入足够冷却气流，侧箱上表面则通过快速收敛引导气流向后部低压区流动。模型表面的压力云纹可直观显示鼻锥、前轮尾迹、侧箱肩部和尾翼支柱附近的流速变化，帮助设计者判断哪里存在气流附着，哪里容易出现分离。

　　底板是整车下压力生成的核心区域。赛车底部离地间隙较小，前部分流器、底板边缘和后部扩散器共同作用，使车底气流加速并在尾部形成低压区。建模时需要重点控制底板平面与基准地面的边界关系，前部下压力面不能过低，以免在颠簸、制动点头或悬架压缩时与赛道表面发生干涉；后扩散器则需要保证上扬角度和通道宽度连续，避免急骤扩张导致气流脱离。后轮内侧区域与扩散器出口相邻，轮胎甩出的横向气流会干扰尾部低压区，因此底板边缘翻边、后轮前侧导流片和尾翼下层翼片的相对位置需要统一考虑。

　　尾翼采用多层翼面与高置主翼组合，主要在弯道和高速制动时提供后部下压力。主翼、襟翼、端板以及垂直支柱形成明显的尾部阻塞区，能够对车底扩散器出口形成抽气作用，但也会带来较大气动阻力。翼片弦长、翼面间距、端板开槽和支柱厚度都会影响尾迹形态。设计时不能只追求尾翼局部下压，而要把尾翼下方气流、后轮尾流、扩散器出口和安全防撞结构后方的低压区放在同一截面中检查。若尾翼下洗过强，可能压低扩散器出口压力恢复；若尾翼支撑位置阻挡冷却出口，也会降低散热效率。

　　车轮与悬架的空间边界在该结构中同样关键。方程式赛车轮胎外露，轮胎直径、轮距、轴距和车身宽度决定了外流畅通道的基本尺度。前轮转向时需要保留最大转角间隙，悬架拉杆、叉臂和制动风道不能与前翼尾流发生结构冲突。后轮承担驱动力并承受较大载荷，轮周附近的制动冷却导管、轮毂气流出口和侧箱后通道需要紧凑布置。三维状态下可沿整车纵向截取多个断面，检查鼻锥、前翼、轮胎、侧箱、底板、尾翼在宽度方向和高度方向上的连续过渡，避免局部造型造成突变台阶。

　　在设计思路上，该结构强调气动载荷与机械布置的耦合。前翼提供前部抓地力并组织来流，中部车身负责冷却、乘员防护和流场导引，底板与扩散器负责稳定产生大部分下压力，尾翼则平衡前后载荷并增强高速稳定性。各部件之间不存在孤立最优形状：前翼多增下压可能加大前轮尾迹，尾翼调高角度可能增加直道阻力，侧箱收紧可能改善气流却压缩散热器空间。通过整车外部流场结果，可以把表面高压区、低压区与部件安装位置对应起来，再反向调整曲面斜率、开口面积和边缘高度。

　　对于结构设计与建模人员，该模型的价值在于保留了赛车气动开发所需的完整外轮廓和关键附件关系，可用于截面检查、包络分析、附件布置和流场结果讲解。核查外形尺寸时，应以前轮最前端、尾翼后端、轮胎最外侧、尾翼最高点和底板最低面作为安装边界；核查功能时，则应关注前翼气流是否顺畅进入底板，侧箱冷却入口是否避开前轮强湍流，扩散器出口是否与尾翼下洗协调，车轮在跳动和转向过程中是否与导流件保持安全间隙。这样形成的赛车结构既能体现空气动力学造型逻辑，也能为后续详细设计、附件加工和仿真迭代提供明确的空间依据。
