六轴关节式焊接工业机器人本体结构

　　这套关节式焊接机器人本体结构，面向中小负载弧焊、轻量点焊及工位柔性搬运场景搭建，整体采用六自由度串联构型，从底座回转关节到末端法兰依次布置S轴腰转、L轴下臂摆动、U轴上臂俯仰、R轴腕部回转、B轴腕部摆动、T轴末端输出旋转，六个关节的运动轴线在空间中形成交错正交布局，可在工作半径内实现焊枪任意位姿调整，避开工件工装夹具的干涉区域，适配汽车零部件焊接、五金支架拼焊、工程机械小件弧焊等多类产线工位。

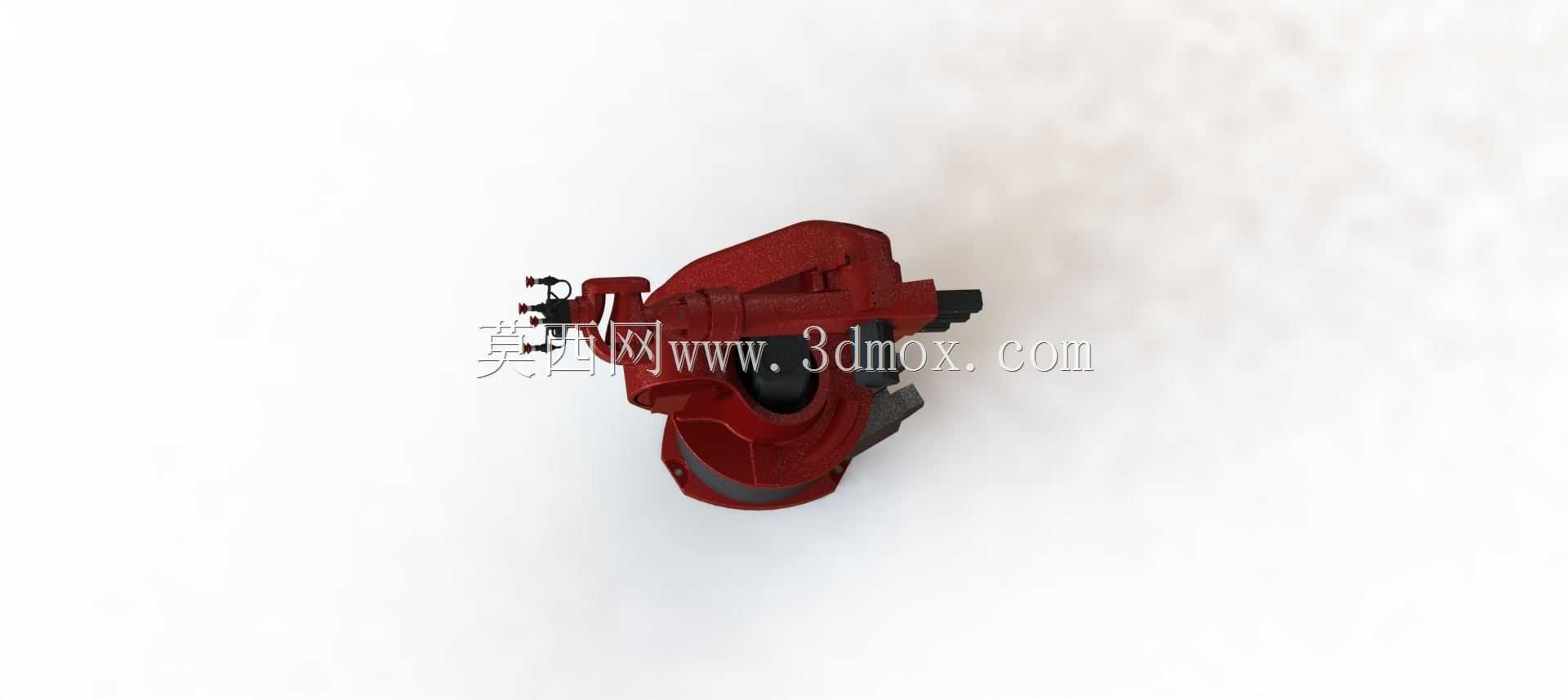

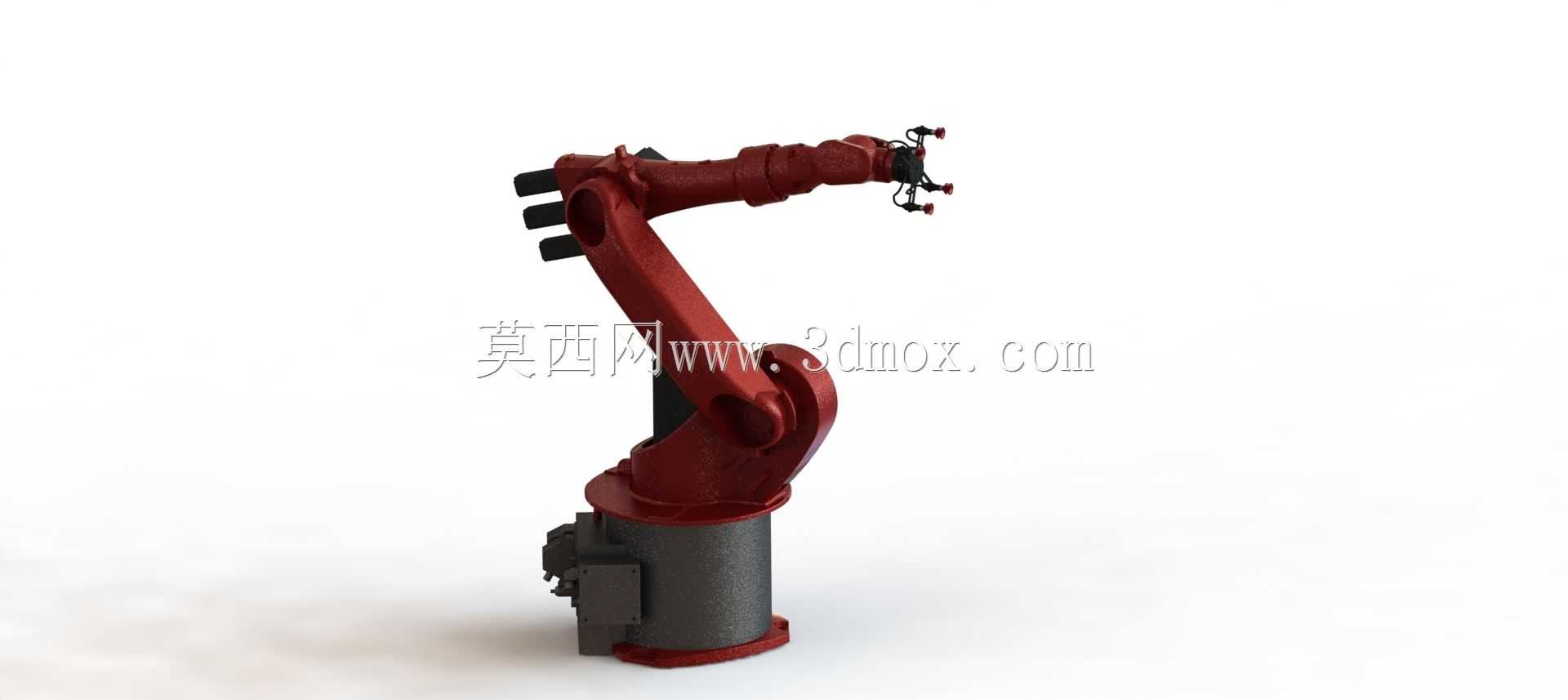

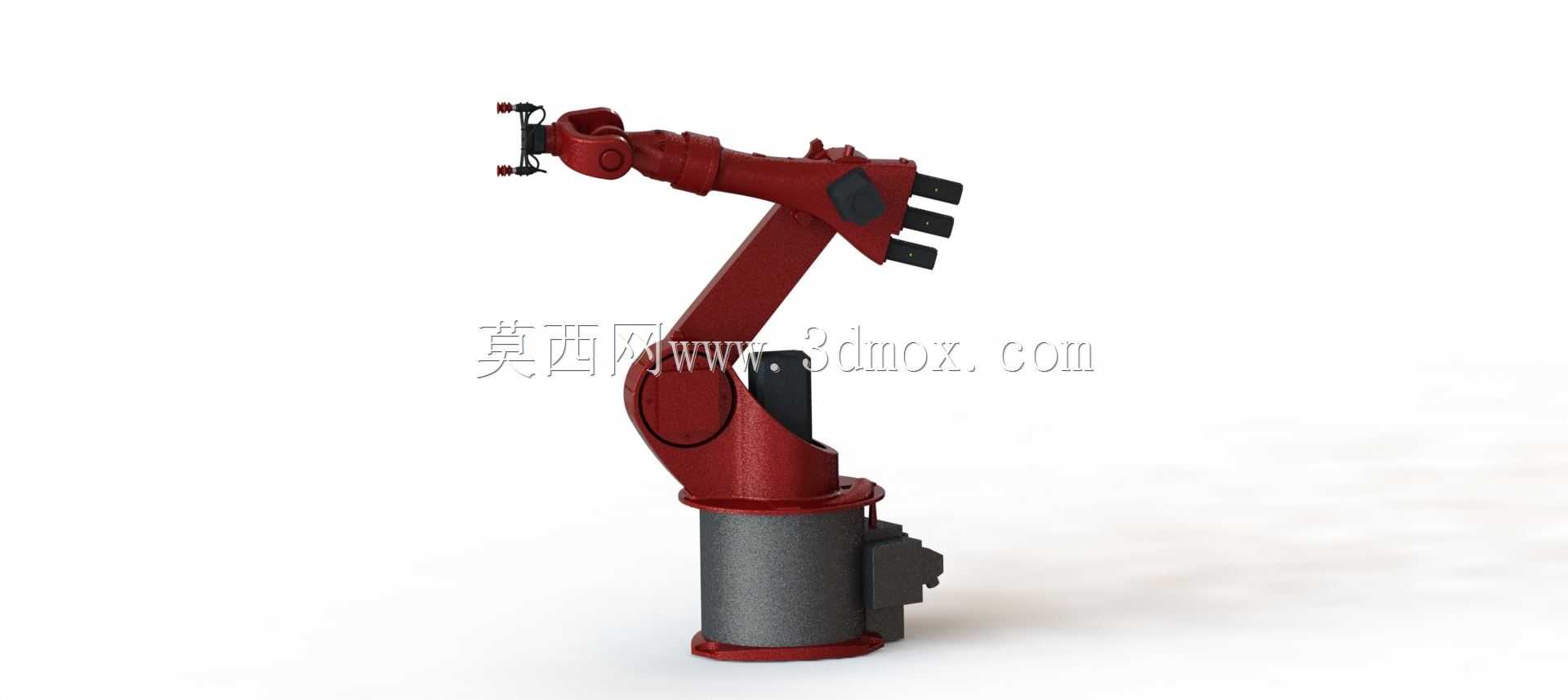

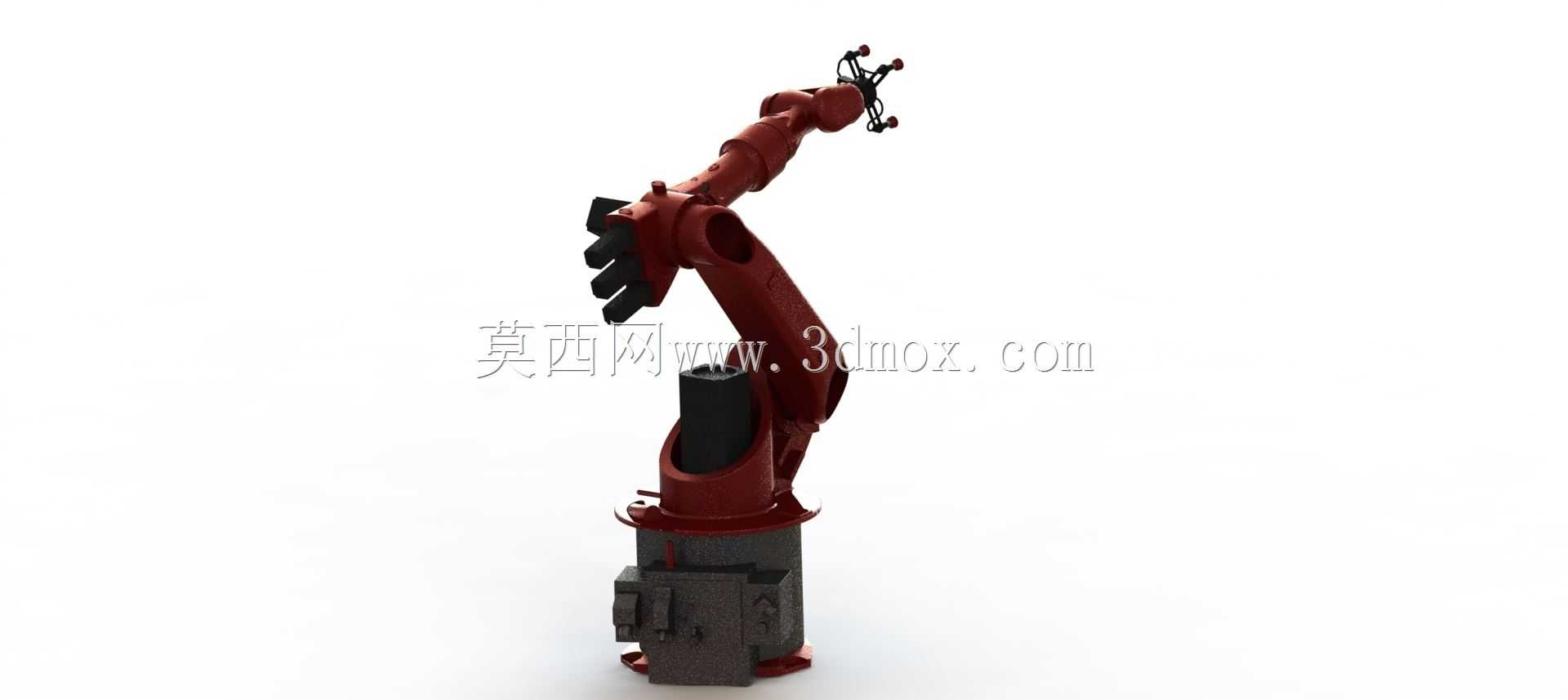

　　从现场安装边界来看，机器人底座采用圆柱形基座加底部法兰盘的落地安装形式，基座内部集成第一轴伺服驱动与谐波减速组件，侧面预留走线与维护开口，安装时只需在工位地面预埋对应规格的地脚安装板，对齐底座法兰的螺栓孔位即可完成固定，无需额外搭建高架支撑；整机大臂、小臂均采用铸造型腔式壳体结构，红色外观的臂体内部掏空形成走线腔，将伺服电机动力线、编码器信号线、焊枪送丝管与保护气路全部收纳在臂体内部，避免外部管线在高速摆臂过程中与周边围栏、工件发生剐蹭，底座到下臂的关节处设置外置限位缓冲块，硬限位行程覆盖常规焊接作业的全角度范围，防止误操作时臂体超程撞击基座。

　　结构设计阶段优先考量焊接工况的重复定位精度需求：第二、第三轴的摆臂关节采用大跨距交叉滚子轴承支撑，抵消焊枪沿焊缝行走时产生的侧向弯矩，腕部三个轴的驱动组件全部后置安装在上臂末端靠近肘关节的位置，通过中空传动轴将动力传递到腕部输出端，既压缩了腕部整体外径，让焊枪可以深入箱体类工件的狭窄内腔进行角焊缝焊接，又把腕端的运动惯量降到更低，配合小臂的轻量化壳体，在连续轨迹焊接启停、拐角变速的过程中，臂体不会出现明显的振动拖影，焊缝成型稳定性远低于多关节悬臂结构的形变误差。

　　实际产线布局时，该机器人可搭配单轴变位机、双工位翻转工装组成焊接工作站，底座的安装 footprint 紧凑，单台设备的占地范围仅需在臂展最大半径外预留300毫米以上的安全围栏距离，臂体在全伸展状态下的高度适配常规2.2米高的车间防护栏，不会出现举升超限的问题；末端法兰按照标准工业机器人接口设计，可直接装夹气保焊枪、激光焊接头，也可更换为夹爪完成上下料工序，关节处的密封结构可阻挡焊接飞溅的火星、车间打磨粉尘进入传动腔，长期在多烟尘的焊接车间运行时，维护人员只需定期打开臂体侧面的检修盖，即可检查内部管线磨损情况、补充减速机构润滑脂，不用整体拆解臂段。

　　不同于直角坐标焊接设备只能沿正交轴行走的局限，六轴串联构型可以让焊枪以倾斜角度贴近曲面焊缝，在焊接异形管件、环形接缝时，腕部可实时调整焊枪角度，保证焊丝始终对准焊缝熔池，同时臂体的运动路径可在仿真环境中提前完成干涉校验，确认底座、臂体、工件、工装之间无碰撞后再下发到实机运行，大幅缩短新工件的产线调试周期。
