树莓派I2C总线实验多关节机械臂

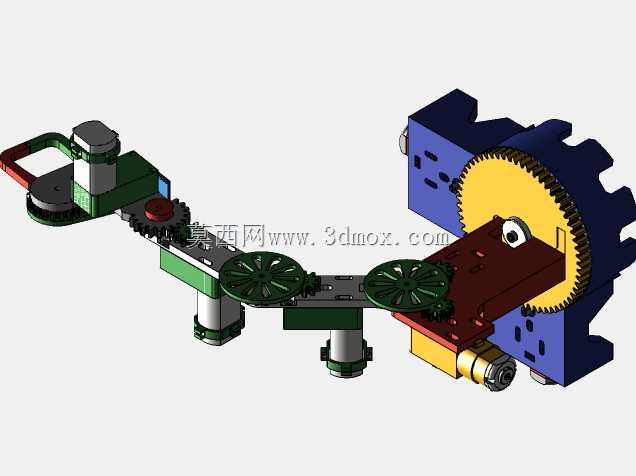

　　这套实验机械臂面向高校机器人实验室、创客教学平台以及小型自动化验证工位而设计，核心控制单元采用树莓派单板计算机，所有关节指令均通过I2C总线下发至各层电源驱动板，再由驱动板直接控制末端执行电机，整体把控制层、驱动层与执行层压缩在一块紧凑的安装背板上，省去了传统工业机械臂庞大的控制柜与线束拖链。从结构布局看，臂体一侧采用大直径扇形齿轮作为回转传动件，配合小齿轮与多级啮合副实现关节的角度传递，齿轮模数偏小但齿宽留有余量，适合实验场景下低速、轻载、频繁启停的动作需求；齿轮外缘做了减重缺口，既降低转动惯量，也便于观察啮合状态。臂段由钣金折弯件与型材拼接而成，关节处布置带编码器反馈的小型电机，电机输出经齿轮副减速后驱动连杆摆动，连杆上预留了若干螺纹孔与定位销孔，方便后期加装夹爪、吸盘或视觉模块。

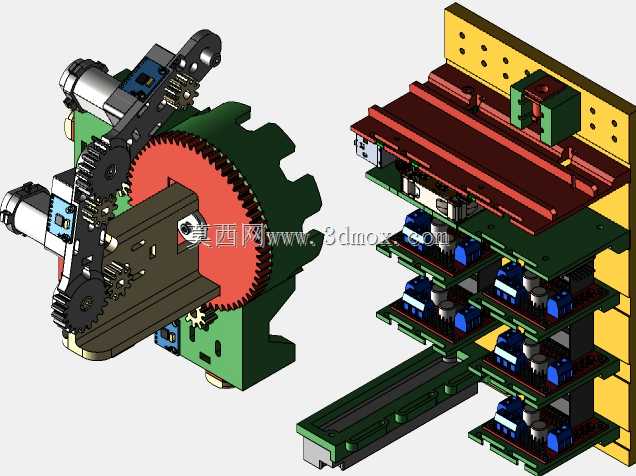

　　背板部分是这套装置区别于普通机械臂的重点。黄色安装板上规则排布了阵列孔，既承担机械臂本体的固定，也作为多层驱动电路板的支撑基准；红色横梁与绿色层架构成叠层式电气安装空间，每层驱动板上整齐布置蓝色端子与功率器件，板间通过立柱分隔，留出散热风道与走线间隙。这种叠层布置让电源、驱动与信号回路就近连接，I2C信号线沿背板侧边汇集至树莓派，缩短了通讯距离，也减少了电机动力线对总线的干扰。实际调试时，工程师可以直接在背板上插拔驱动板、更换电机通道，而不必拆解臂体，维护与教学演示都比较顺手。

　　从应用场景看，该装置适合完成物料分拣模拟、坐标点位教学、运动学正反解验证以及多板卡协同通讯实验。臂体工作半径覆盖背板前方的扇形区域，末端在水平面内可完成取放、旋转与抬升动作；安装时需保证背板竖直固定，底部留出驱动板散热空间，前方避让臂体全伸展时的回转包络，侧面预留接线与检修开口。外形上整机以背板为安装边界，臂体收拢时贴近板面，展开后齿轮与连杆向前探出，设计时已在背板四角预留固定孔，可直接锁附在实验台架或铝型材框架上。

　　设计思路上，这套机械臂没有追求高负载与高速度，而是把可观测性、可改装性放在首位：外露齿轮让传动关系一目了然，分层驱动板让电气连接清晰可读，I2C总线则把控制协议简化为寄存器读写，降低了学生理解多轴协调控制的门槛。结构件大量采用等厚板材与标准紧固件，齿轮、连杆、支架均可独立加工替换，单件损坏不必整体报废。关节限位通过机械挡块与齿轮转角共同约束，避免超程拉扯线束；末端法兰保留通用安装孔距，可适配不同规格的电动夹爪与气动吸盘。对于三维建模从业者而言，这套模型完整呈现了从电机选型、齿轮配比、连杆尺寸链到电气板卡叠层布置的协同过程，背板阵列孔、层架立柱间距、齿轮啮合中心距以及臂体收拢与展开两种极限姿态都在模型中明确表达，可直接用于机构运动仿真、干涉检查与实验台布局规划，也为同类轻量教学机械臂的结构衍生提供了可参照的实体基准。
