Snapmaker2.0A350T三合一桌面制造设备

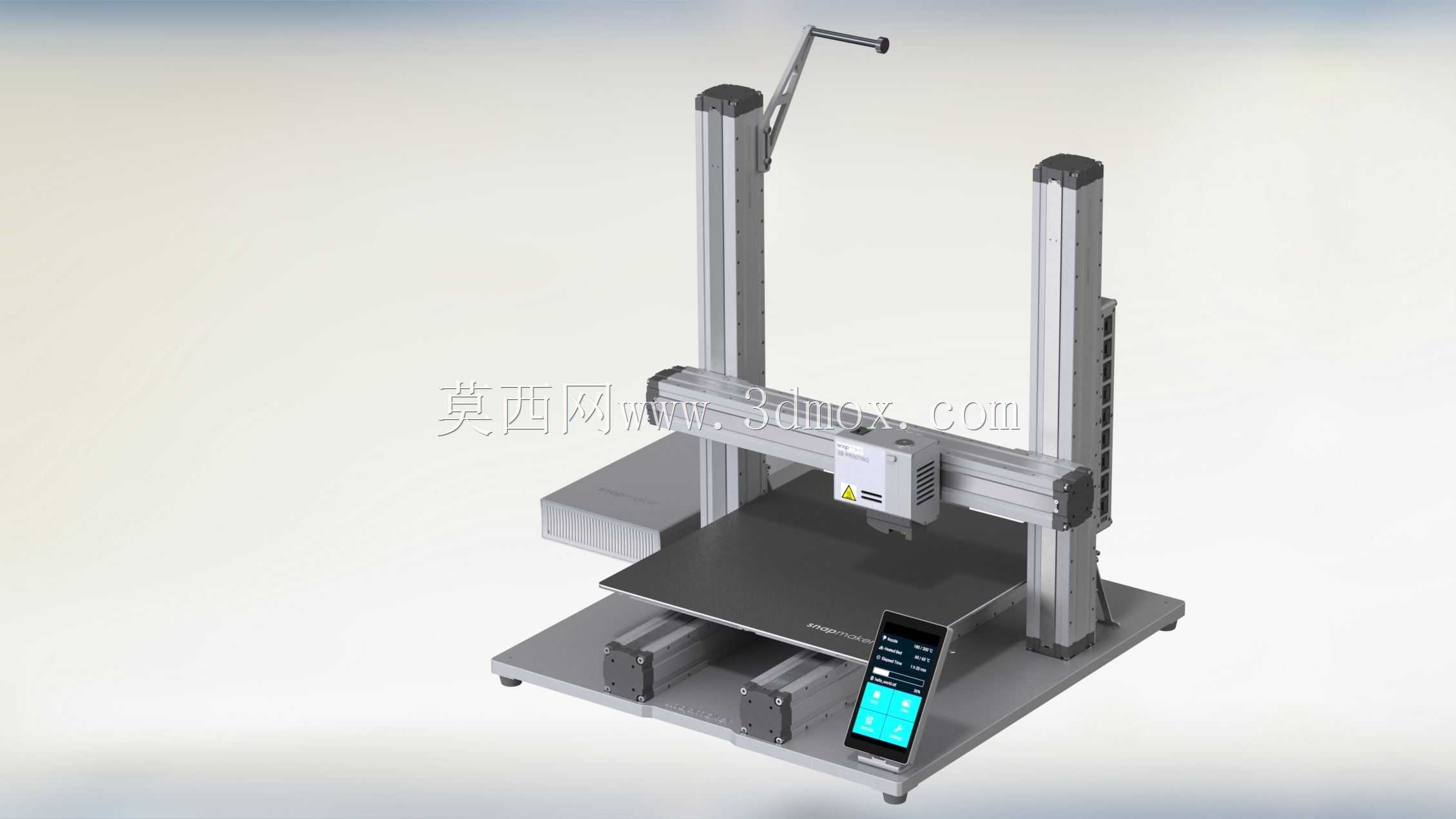

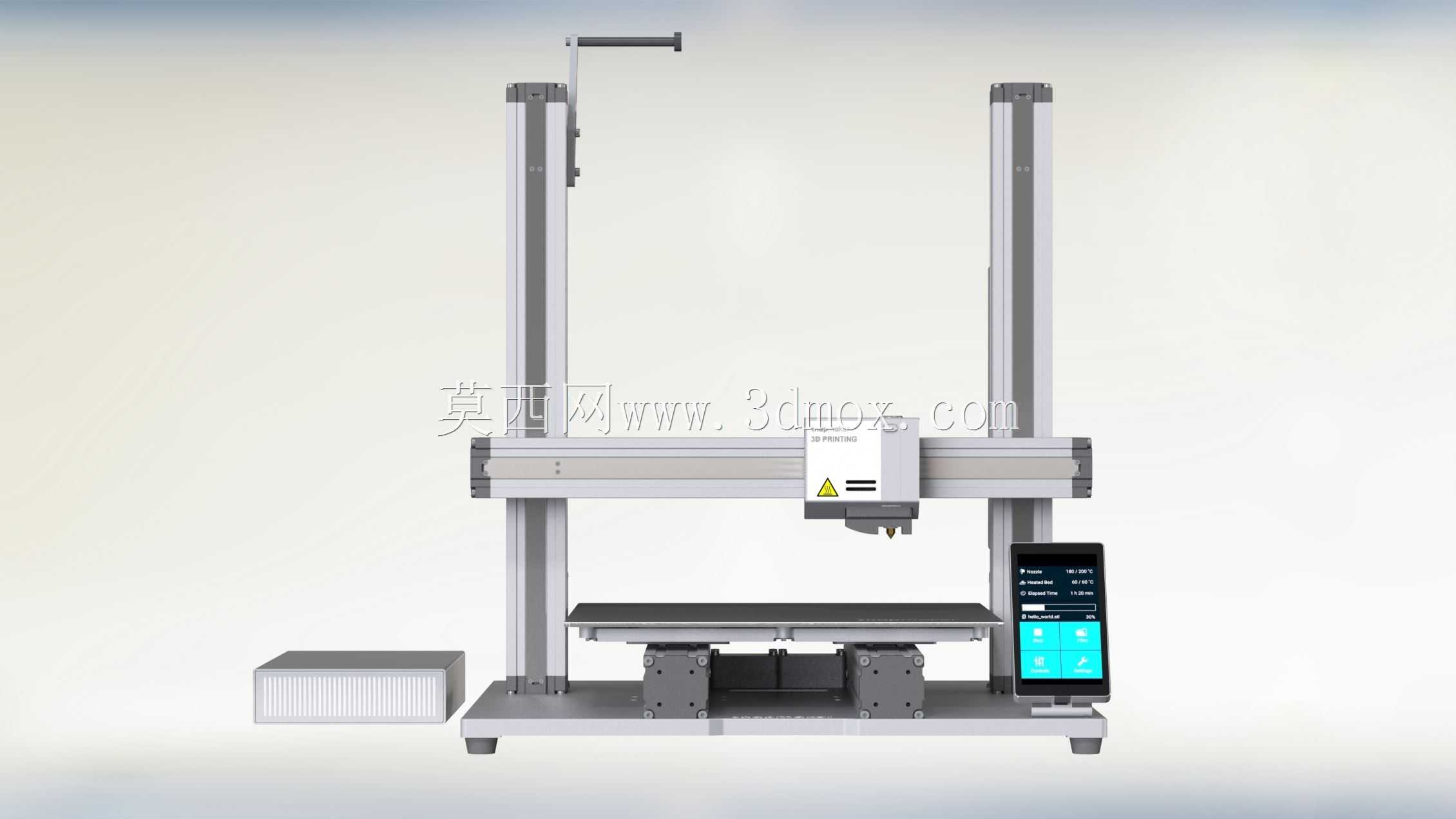

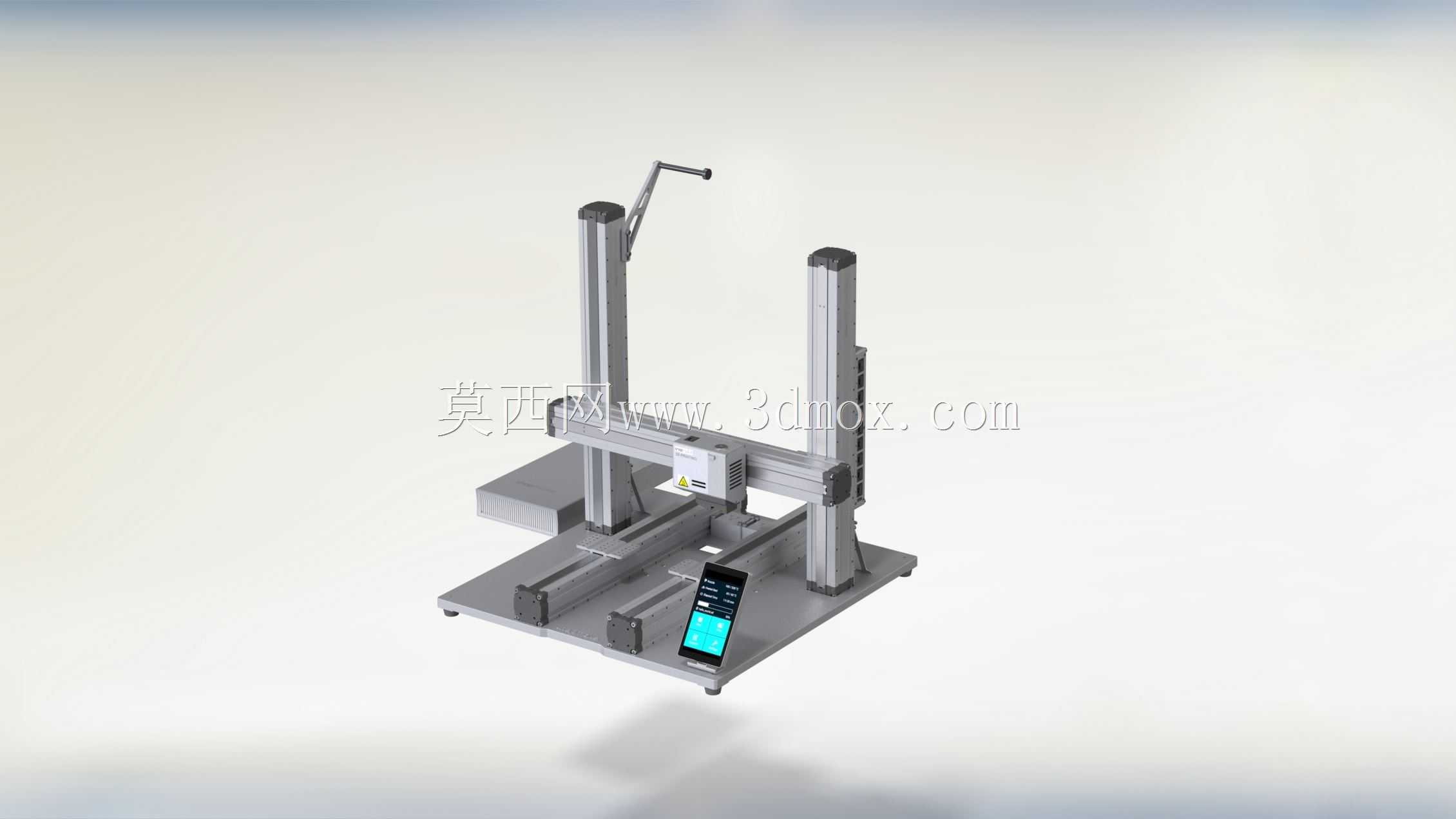

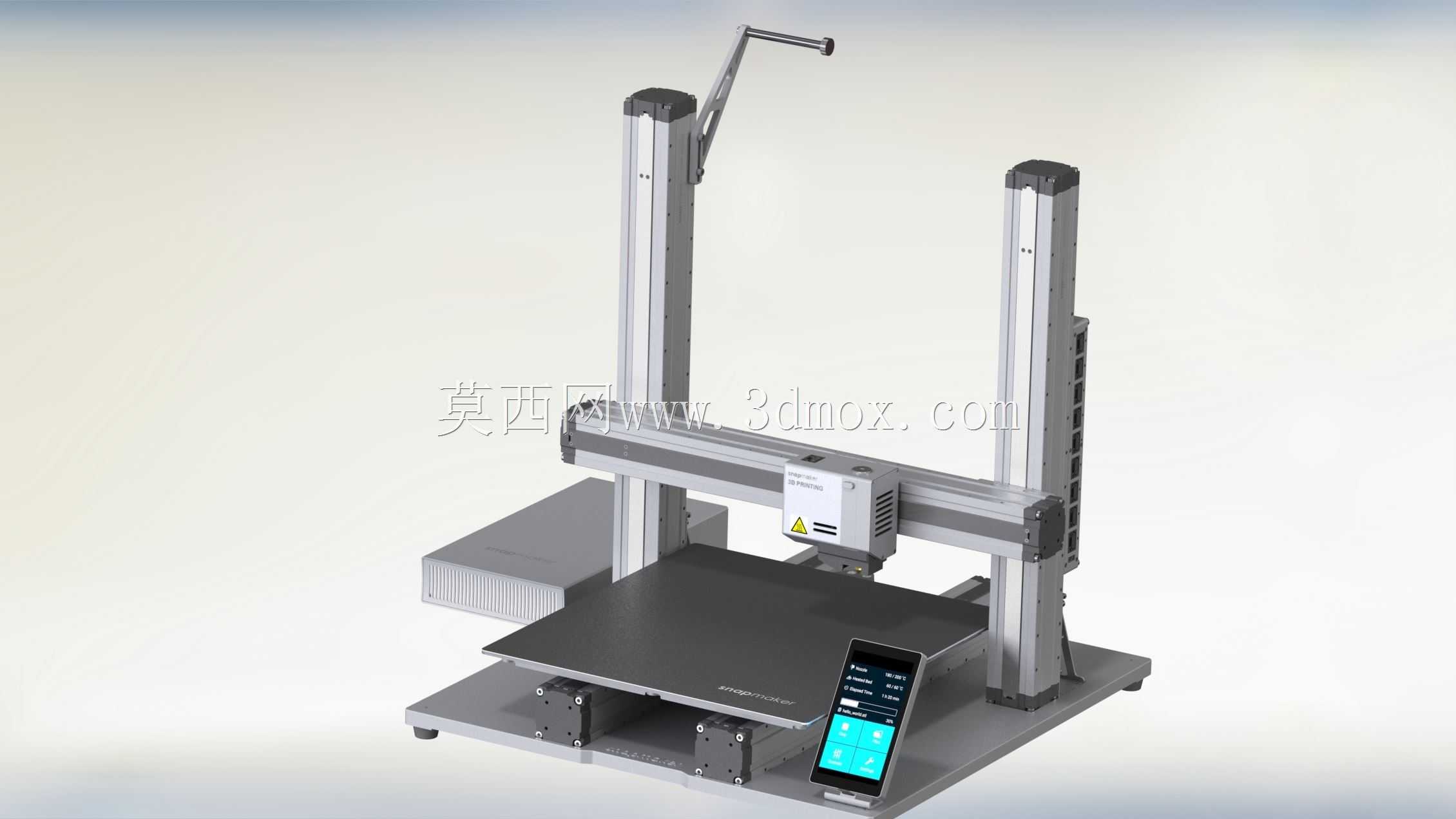

　　该三维作品呈现的是一款面向桌面级数字制造场景的多功能一体式加工设备，整机采用龙门式双立柱架构，以工业级阳极氧化铝合金型材作为核心承载框架，兼顾结构刚性与轻量化拆装特性，适配创客空间、小型产品研发工作室、高校工程实训实验室、个性化定制工坊等多元场景，可在同一台主机上通过快速更换功能模组，依次完成熔融沉积3D打印、低功率激光雕刻切割、三轴CNC精铣雕刻三类加工任务，无需用户单独购置三台独立设备，大幅压缩桌面制造工位的占地空间与采购成本。

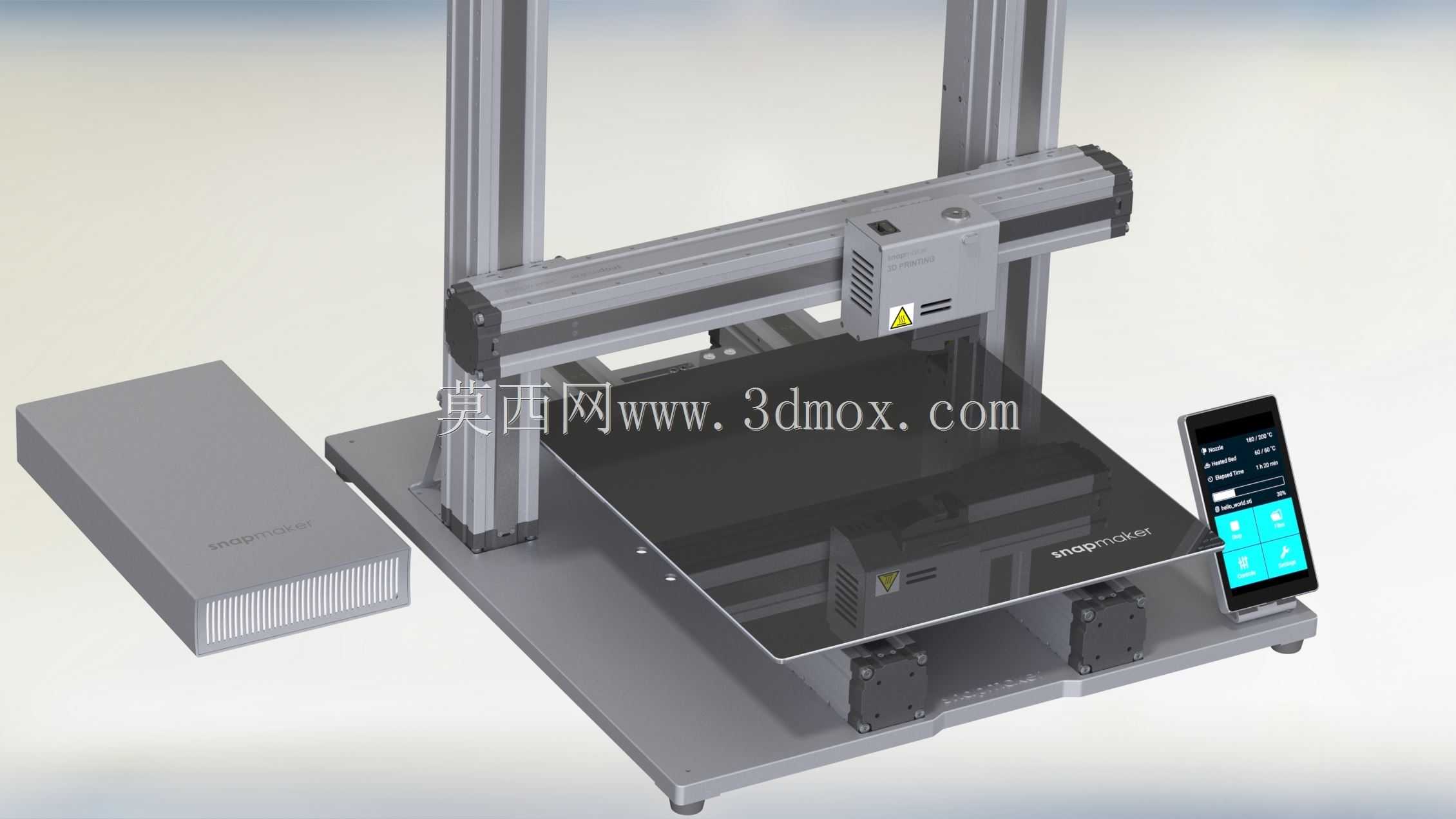

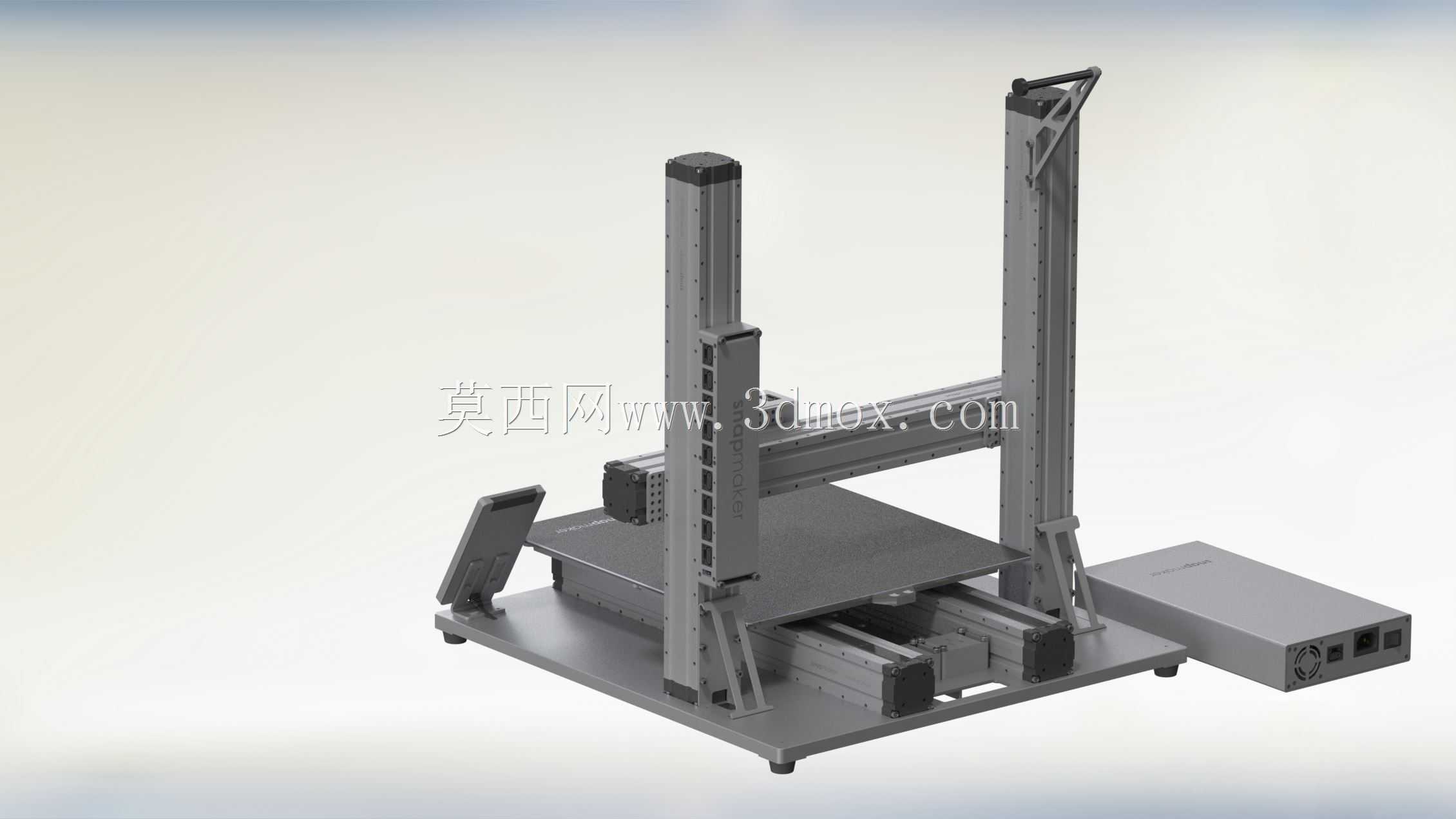

　　从结构设计逻辑来看，整机底部为一体化钢制承重底座，底座上方预留标准化模组安装位，出厂预装的3D打印模组包含高精度直线导轨传动副、双Z轴同步升降机构、磁吸式柔性打印平台与挤出送料组件：双Z轴采用两侧独立丝杆同步驱动，通过固件闭环校准保证长行程升降过程中热床平台始终保持水平，避免大尺寸打印件出现层纹偏移、首层翘边问题；X轴横梁集成同步带传动滑台，打印挤出头采用快拆接口，用户无需工具即可徒手完成喷头更换、堵头疏通维护操作。底座侧边集成主控机箱，内置运动控制板、电源模块与散热风道，所有接线采用防呆航插接口，切换功能模组时仅需对接对应航插即可自动识别模组类型，自动加载对应加工参数模板，降低跨工艺操作的学习门槛。

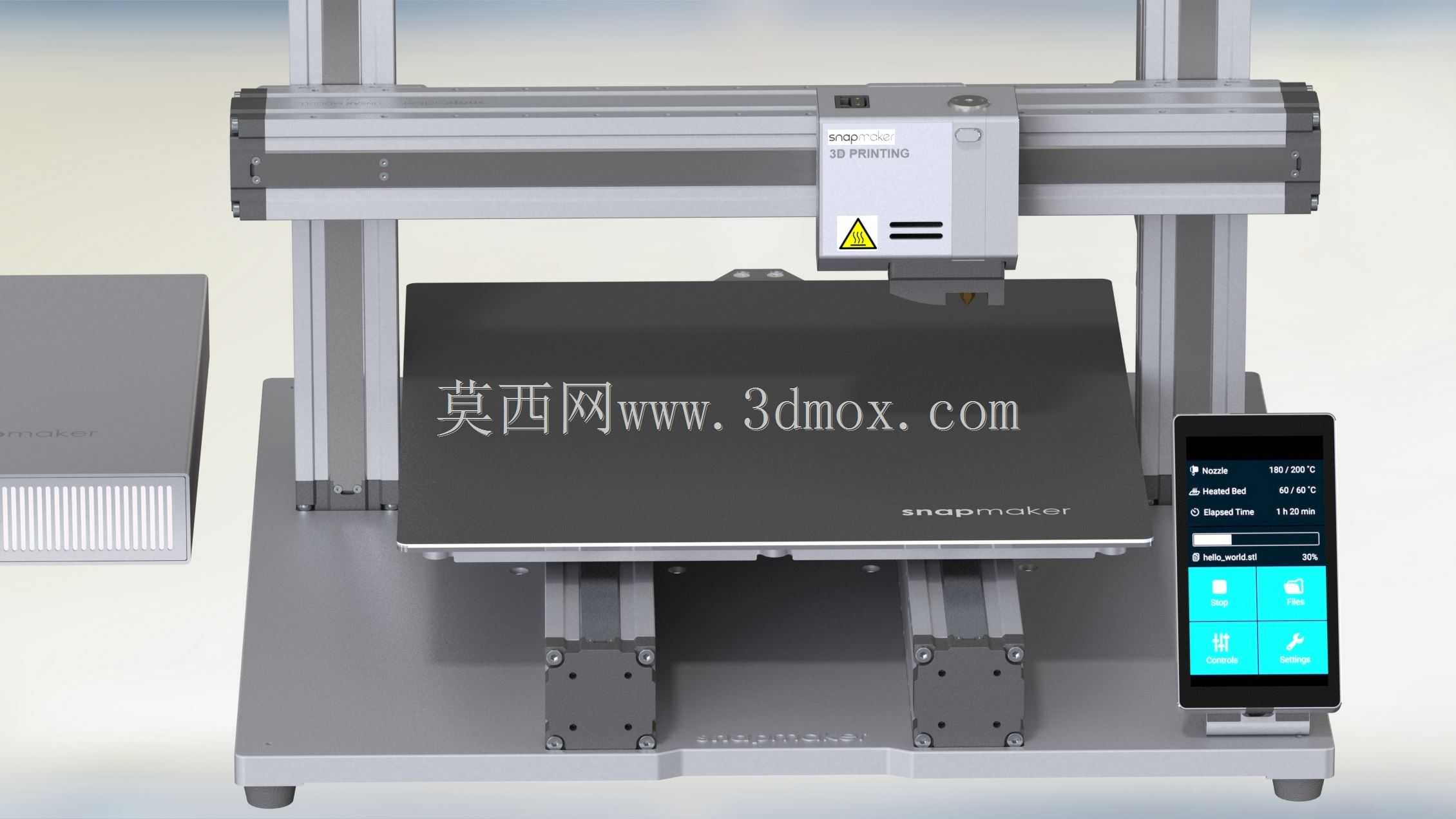

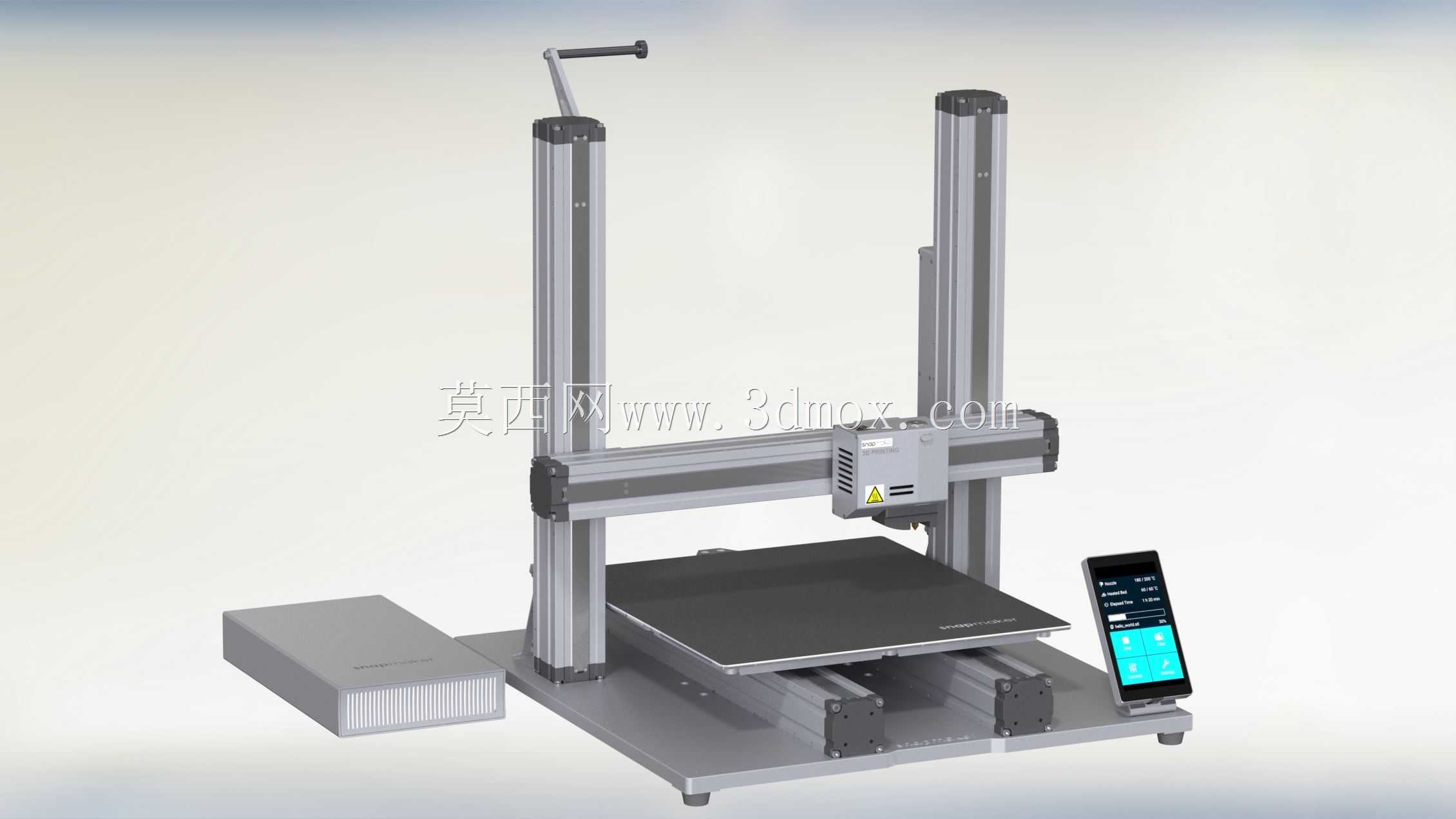

　　整机正面搭载可翻转触控显示屏，界面集成三类工艺的操作引导、加工状态实时监控、断点续打/续雕任务管理功能，屏幕支架可多角度旋转，操作人员在设备正面任意站位都可清晰查看参数。设备左侧立柱预留手摇调节手柄安装位，在断电或手动对刀场景下，可通过手摇柄手动驱动Z轴升降，快速调整加工头高度，完成CNC对刀、激光焦距校准、打印平台调平等前置操作。

　　外形尺寸与安装边界方面，该设备标称加工幅面对应A350规格，3D打印模式下有效成型尺寸可达320×350×330mm，可一次性打印大尺寸手板模型、工装夹具外壳；切换激光模组后，有效加工幅面覆盖整个平台区域，可对木板、亚克力、皮革、薄金属板等材料完成图案雕刻、浅型切割；切换CNC雕刻模组后，加工行程匹配XYZ三轴运动范围，可对软金属、木材、塑料、碳纤维板材完成铣削、开槽、轮廓雕刻加工。整机放置时需预留左右各100mm以上散热空间，后方预留150mm走线与风道通风距离，顶部预留200mm操作空间用于模组更换、耗材安装，工作台承重要求不低于50kg，设备运行时振动幅度控制在极小范围，无需额外做地基固定，放置在标准重型防静电工作台上即可稳定运行。

　　设计阶段针对多工艺切换的定位精度做了专项优化：所有功能模组与横梁滑台的连接位置均采用锥面定位销+快拆锁紧旋钮结构，重复安装定位误差控制在0.02mm以内，切换工艺后无需重新校准三轴原点即可直接启动加工。框架型材内部预设走线槽，所有运动部件的线缆都通过拖链收纳，避免长期往复运动出现线缆磨损、拉扯断裂问题。打印平台采用磁吸式弹簧钢片，打印完成后可直接取下钢片弯折即可让工件脱落，无需铲刀撬动；CNC加工模式下配套专用工件夹具与吸尘罩接口，可外接工业吸尘器实时收集铣削碎屑；激光模式下配套防护遮光罩与限位开关，开盖即自动切断激光输出，满足桌面设备的安全使用要求。

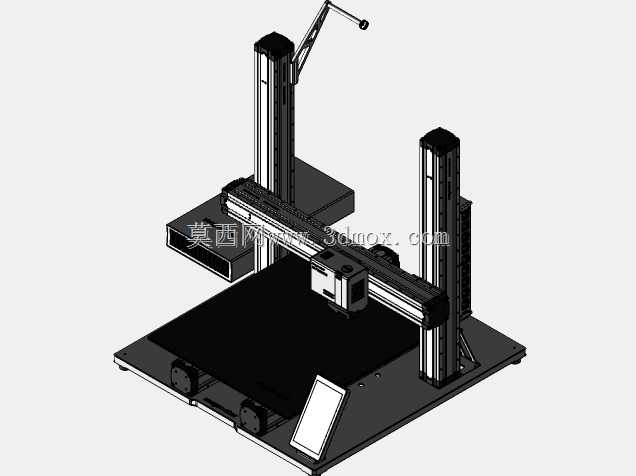

　　整套三维结构完整还原了设备从框架搭建、模组装配到走线布局的全部细节，结构工程师可参考其快拆模组设计思路，开发同类多功能桌面加工设备，也可作为实训教学案例，演示多工艺集成设备的传动选型、定位结构设计、安全防护布局的完整工程逻辑。
