SnapmakerT2.0快速交换转接板结构设计

在桌面级FDM3D打印设备的实际使用场景中，多模组快速切换一直是影响作业效率的核心痛点，不少用户在更换打印头、激光雕刻模组、CNC铣削头时，往往需要反复拆装螺丝、校准安装位，单次换型耗时普遍在15分钟以上，还容易因为安装对位偏差导致后续加工精度超差。这款适配SnapmakerT2.0机型的快速交换转接板，正是针对这一现场痛点开发的功能结构件，核心作用是在设备原有Z轴滑台和不同功能作业模组之间建立标准化的快装接口，省去每次换型时的反复对位与紧固件调整步骤。

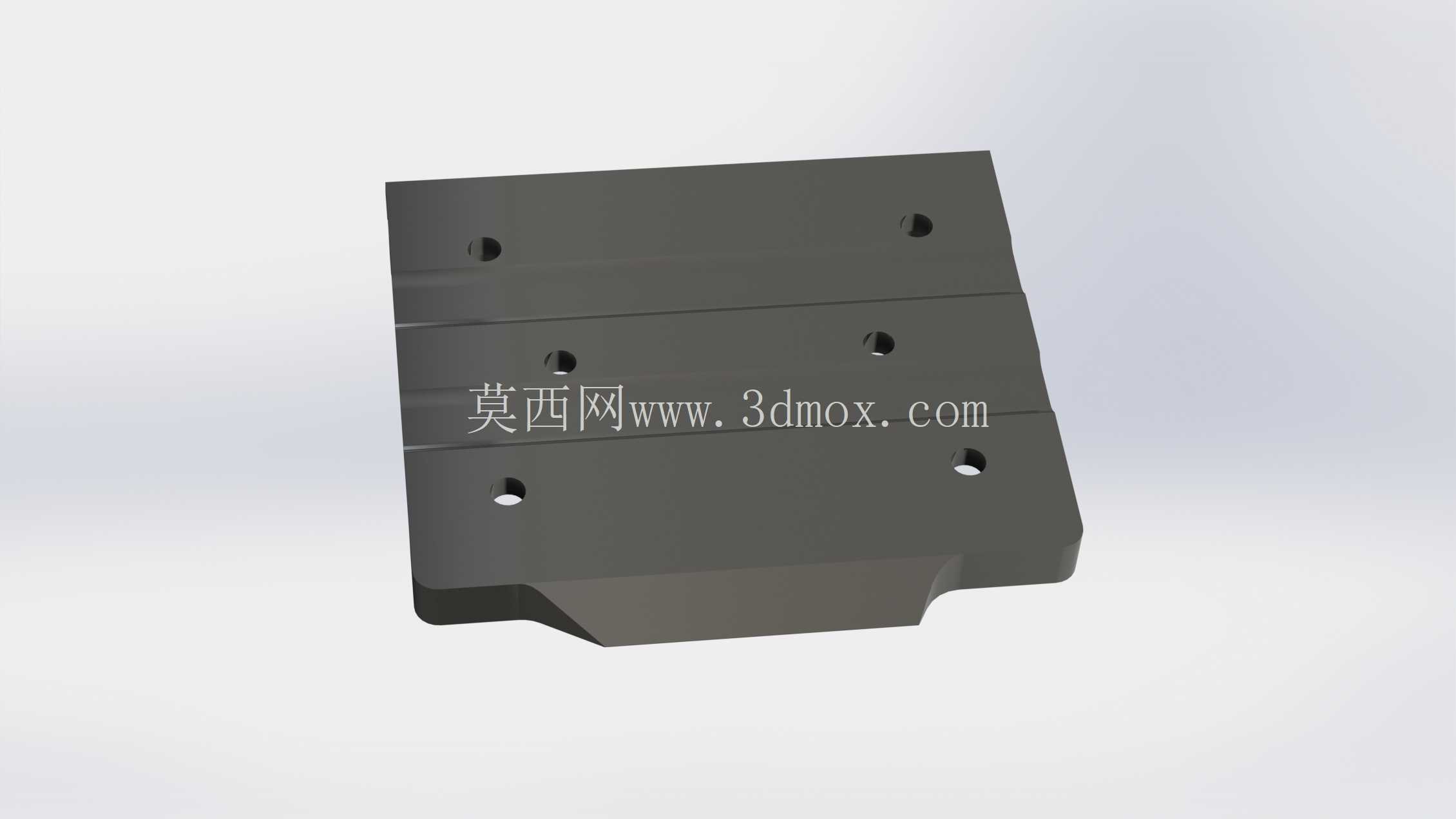

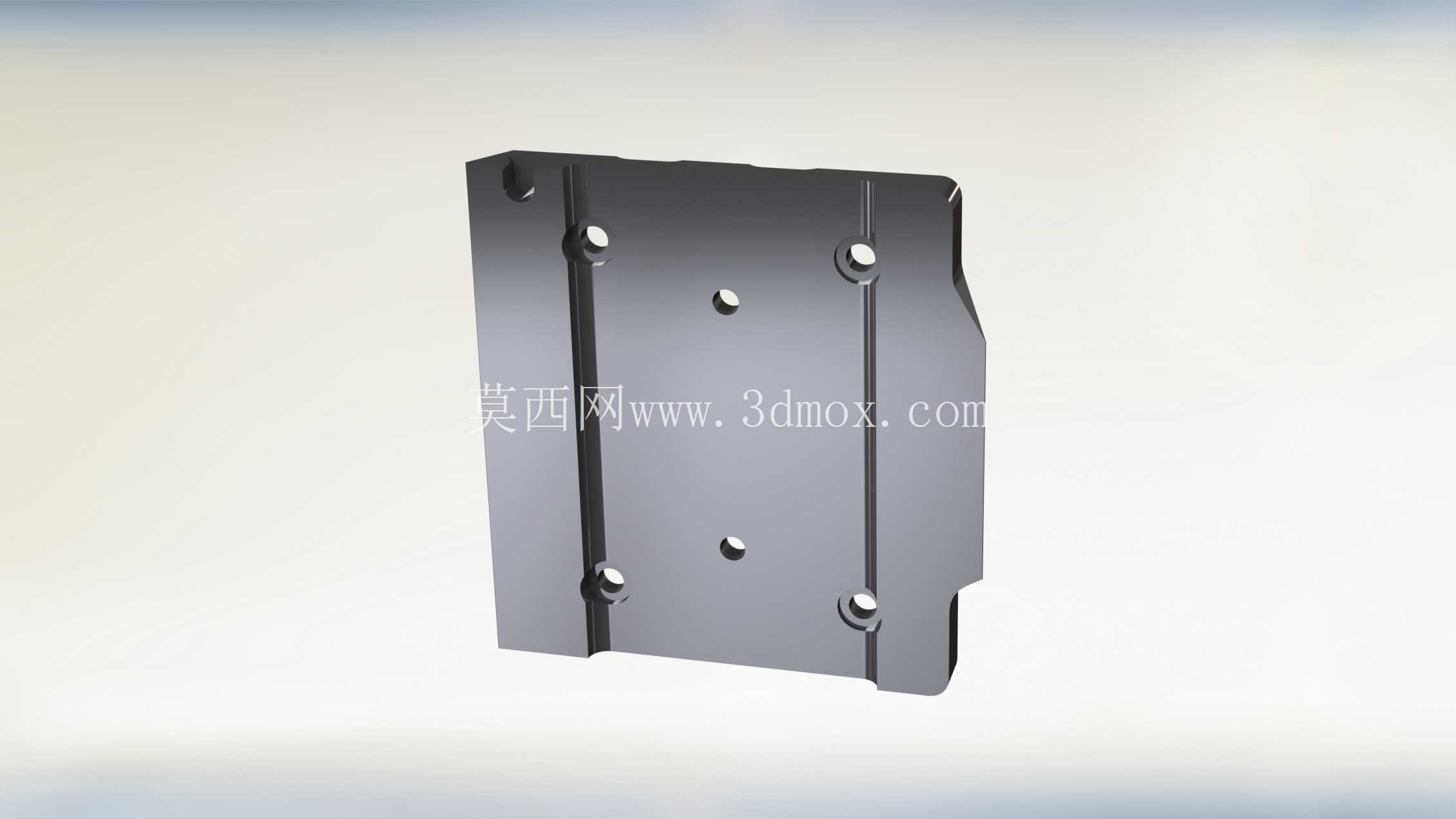

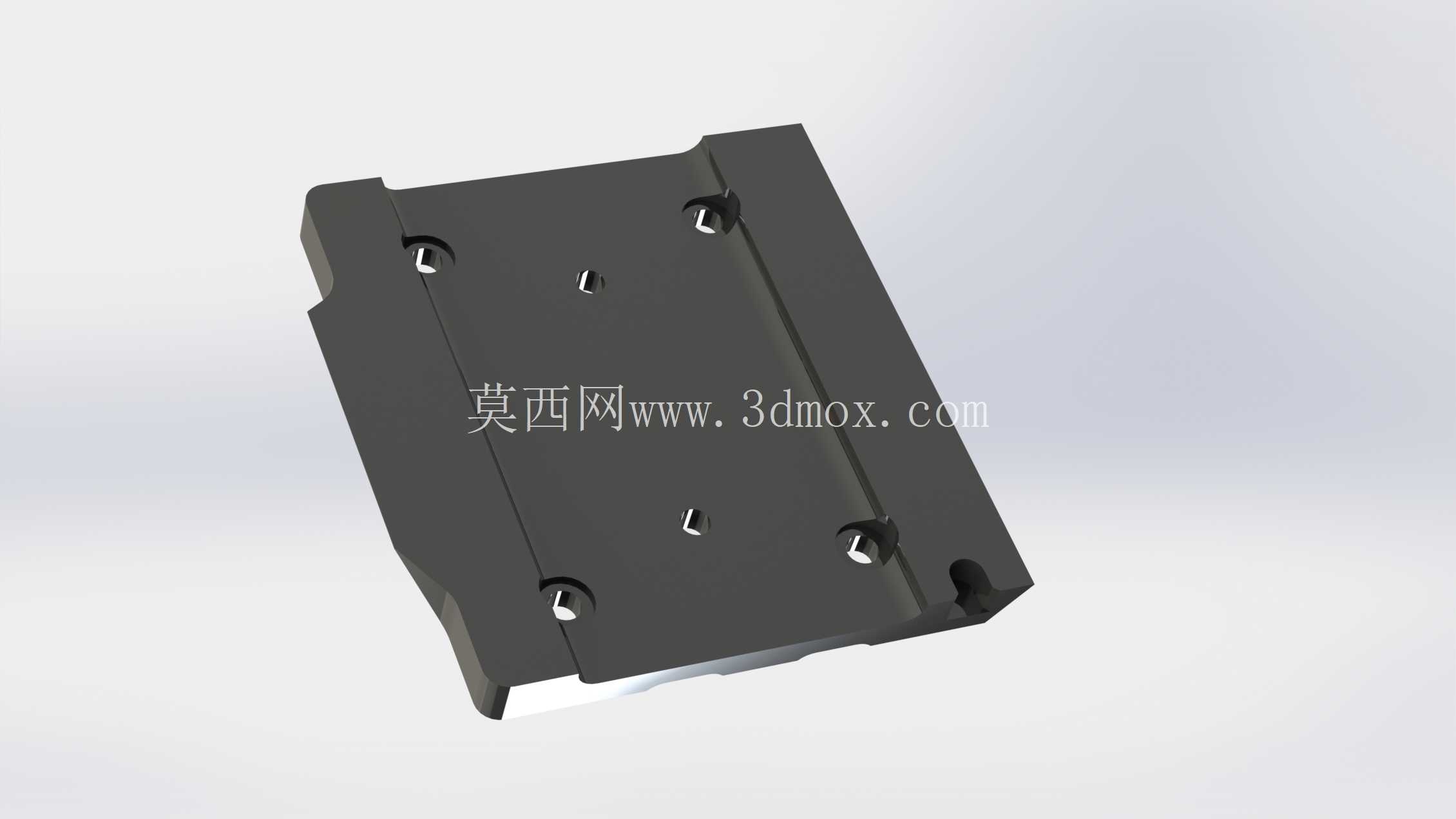

从实际安装边界来看，这款转接板的整体轮廓完全匹配SnapmakerT2.0Z轴滑台的安装面尺寸，板体边缘做了适配滑台限位槽的切边处理，安装时可以直接顺着滑台的定位卡槽滑入，不需要额外测量对位。板体上的固定孔位采用对称式布局，四个角的沉头安装孔位置与设备原厂滑台的螺纹孔完全同轴，孔位公差控制在0.02mm以内，安装后板体与滑台贴合面的平面度不超过0.01mm，不会因为转接板的加装导致作业模组出现Z轴方向的倾斜偏差。板体中部的两个定位销孔，是快换功能的核心定位结构，不同功能模组的安装底座上都配有对应规格的定位销，更换模组时只需要将模组上的销钉对准转接板上的销孔插入，再扳动模组自带的快锁卡扣即可完成固定，整个换型过程不需要额外工具，单次操作耗时可以控制在30秒以内，定位重复精度可以达到0.03mm，完全满足桌面级加工的精度要求。

从设计思路上看，这款转接板没有采用额外增加厚度的加强筋结构，而是通过选用合适厚度的金属板材来保证整体刚性，板体厚度控制在8mm，既不会因为板体过薄导致锁紧后出现形变，也不会因为板体过厚占用过多Z轴的有效行程。板体表面做了硬质氧化处理，耐磨性能优于原厂的普通阳极氧化表面，长期反复插拔更换模组也不会出现定位孔磨损变大的问题，能长期保持定位精度的稳定性。板体边缘的异形切边并不是装饰性设计，其中一侧的缺口是为了避让滑台上的原厂走线槽，避免转接板安装后压住模组的供电与信号线缆，另一侧的小凸边则是作为快锁卡扣的限位接触面，保证卡扣锁紧时的受力点落在板体的实体结构上，不会因为长期受力出现板体边缘崩损的问题。

在实际应用中，这款转接板除了支持原厂的三类功能模组快换之外，也给第三方改装模组预留了足够的安装空间，板面上预留的两个备用螺纹孔，可以用来安装用户自行改装的笔式绘图头、点胶头等自定义作业模组，不需要在原厂滑台上额外打孔，避免了对设备本体的不可逆改装。从安装流程来看，用户只需要在首次使用时将转接板固定在Z轴滑台上，后续所有模组更换都不需要再触碰转接板的固定螺丝，一次校准Z轴零点之后，更换不同模组时只需要微调模组自身的高度补偿值即可，不需要重新做全平台的水平校准，能大幅降低多工艺切换时的调试工作量。

不少用户在使用桌面级多功能加工设备时，往往会因为换型流程繁琐而放弃使用部分功能，这款转接板的设计核心就是尽可能降低换型的操作门槛与时间成本，结构上没有多余的复杂传动部件，完全依靠高精度的孔位配合与原厂的卡扣结构实现快换功能，故障率远低于带活动锁舌的第三方快换结构，长期使用也不会出现锁止失效的问题。板体上的所有孔位都做了去毛刺处理，安装时不会出现螺丝孔对位卡顿的问题，沉头孔的深度刚好可以让固定螺丝的头部完全沉入板体表面，不会突出板面影响后续模组的贴合安装。从受力角度分析，转接板在工作时需要承载模组的重量以及加工过程中的切削反力，对称式的孔位布局让板体的受力均匀分布在四个固定点上，不会出现单侧受力过大导致的板体翘曲问题，即使搭载重量较大的CNC铣削模组，高速铣削作业时板体也不会出现共振抖动，能有效保证加工过程的稳定性。
