消防应急疏散出口指示灯牌结构

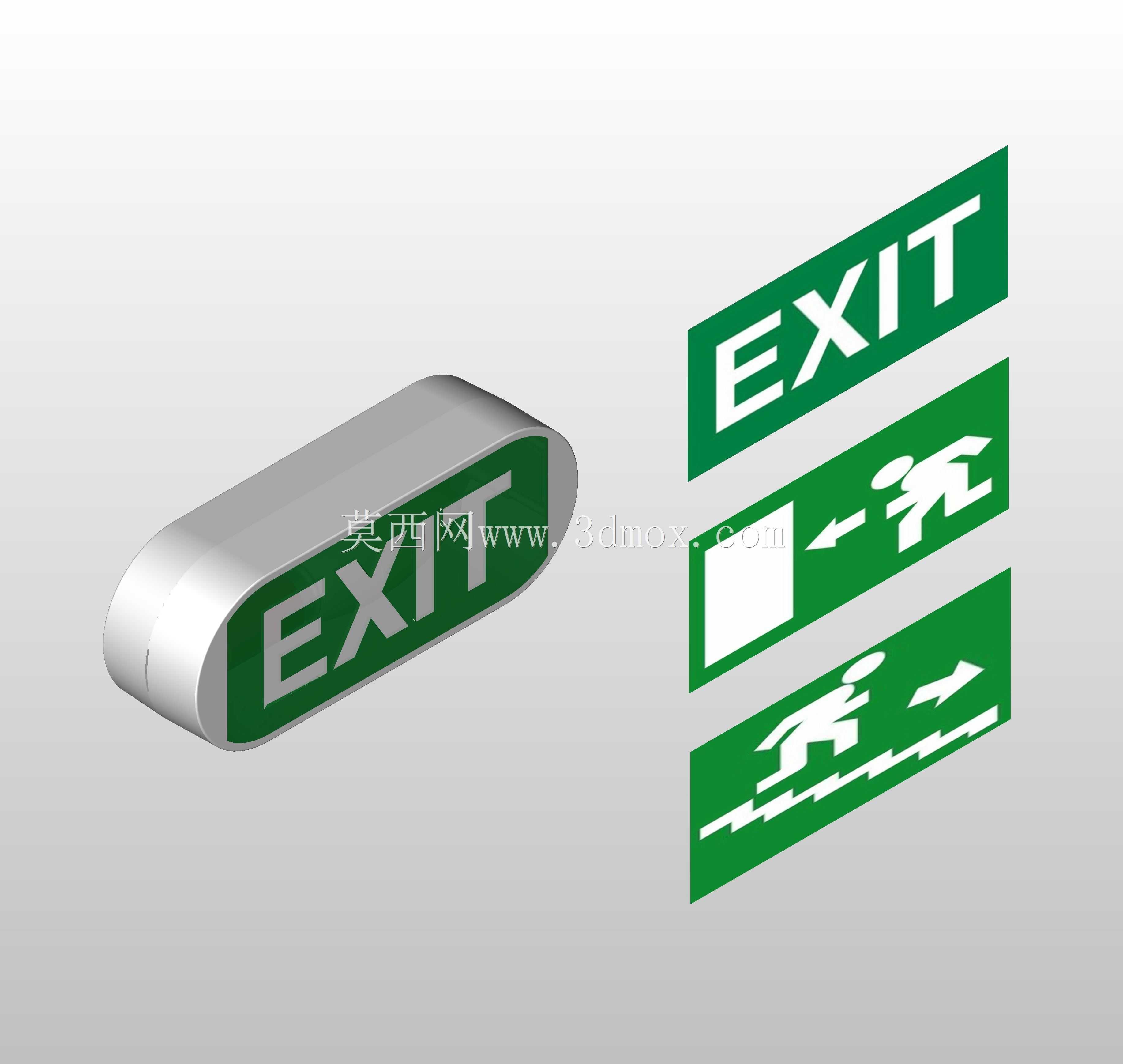

　　这套三维结构围绕公共建筑消防疏散场景中的出口指示需求展开，建模对象包含长条形壁挂灯体以及绿色方向指示牌面。灯体采用圆角长盒形态，端部做半圆弧过渡，正面嵌入深绿色标识面板，面板上压印醒目的EXIT字样；配套牌面则按常见疏散逻辑拆分为左向、右向和出口提示三种视觉组合，绿色底面上布置白色奔跑人形、箭头、门框和横线，便于在烟雾、低照度或停电环境中快速识别逃生方向。

　　从实际使用看，这类指示灯并不承担普通照明任务，而是在建筑内部承担连续方位提示功能。商场、车间、走廊、楼梯口、地下车库和设备通道等位置，人员对建筑路径熟悉程度不同，火灾报警后主照明可能失效，疏散指示需要依靠备用电源维持可视。灯体外壳因此要兼顾轻薄、防护和安装稳定，正面面板需避免眩光，侧面与背部则要预留接线、固定和检修空间。圆角端部不仅减少搬运和安装时的磕碰，也能降低公共场所人员擦碰风险；长条形轮廓适合沿墙面高位布置，视觉上与走廊方向一致，远处即可形成连续导向。

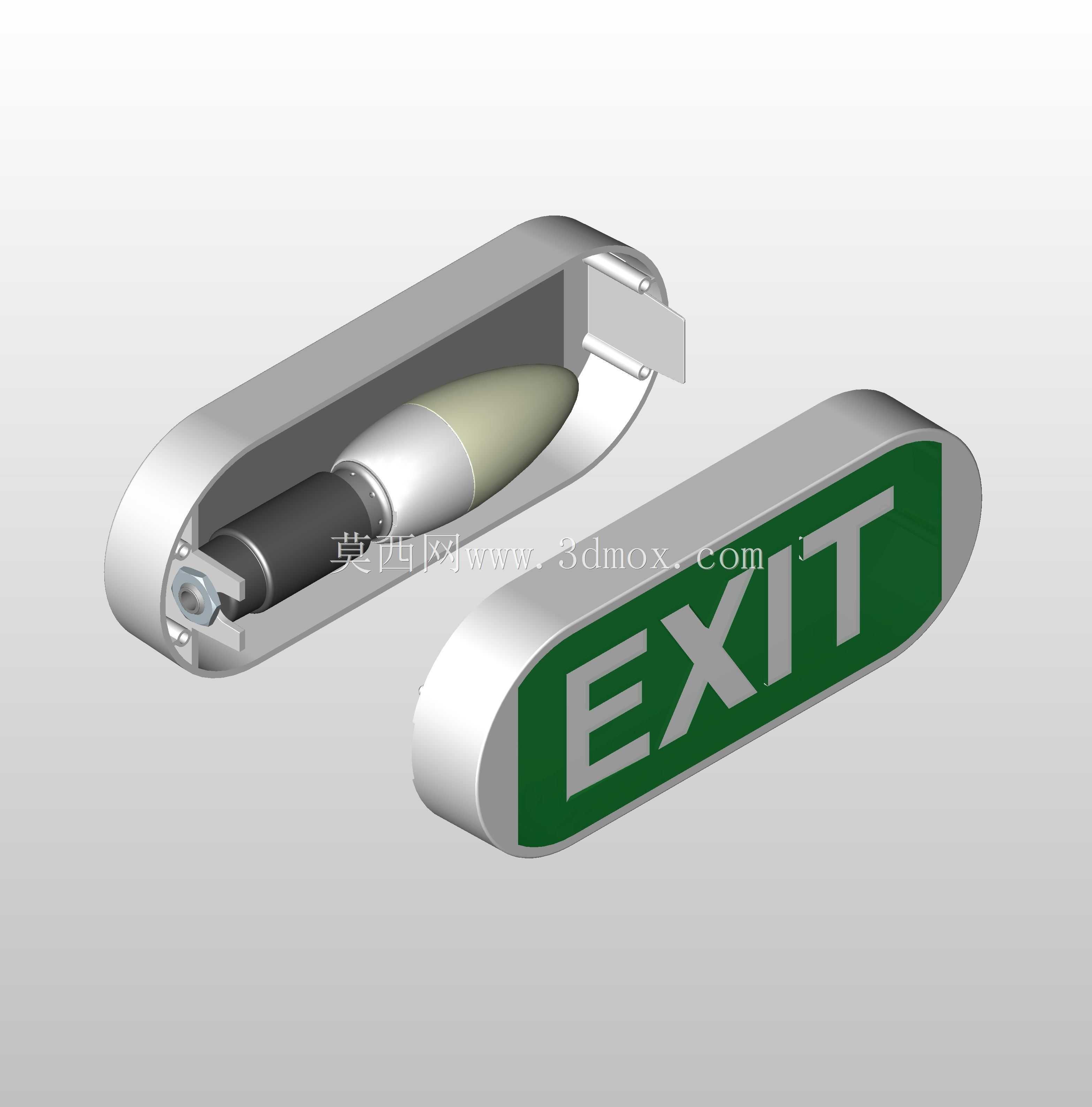

　　结构设计时，牌面图形与灯壳的配合是重点。绿色面板不能只作为贴图处理，工程建模中应体现面板嵌槽、边框压边、背部光源腔和端盖分界。标识文字、箭头和人形图案需要保持规范比例，箭头指向与安装方向对应，左右向牌面不能混用。灯体内部可按LED灯带、扩散板、电池仓、驱动板和接线端子划分区域，扩散面与标识面之间保留均匀光距，避免局部亮斑或图形边缘发虚。背部挂装孔位应靠近壳体受力区，孔距与常见墙面底盒、膨胀螺丝位置协调；若采用吸顶或侧装支架，还要在壳体上预留支架连接面，避免现场临时打孔破坏防护。

　　安装边界方面，长条形灯体适合门洞上方或走廊侧墙高位，牌面外缘与墙面、吊顶、消防管线之间应留出操作间隙。壁挂状态下，背部不能完全贴死无散热空间，线缆入口宜设置在壳体上方或背部高位，减少积尘和凝水影响。方向牌若独立安装，需要考虑牌面厚度、边框宽度和视认距离：大面积绿色面板可提高远距离识别率，但过厚的外框会增加突兀感，也会影响门洞净空。模型中将灯体与多块指示牌分开表达，正好便于设计者按单向出口、双向通道和楼梯转角等不同位置组合选用。

　　从建模细节看，壳体侧边的分型线、端盖圆弧、面板下沉台阶和图形凸起关系都需要清楚表达。EXIT灯牌的椭圆端盖与直边侧壁相切，曲面过渡若处理生硬，渲染时会出现高光断裂；指示牌上的人形、箭头和门框应保持同一视觉层级，白色图形边缘锐利，底色色块平整。对于结构工程师而言，这些外观特征同时对应模具拔模、丝印或透光片加工方式：壳体侧壁需要保留拔模斜度，面板嵌槽要考虑密封胶条或卡扣空间，背部盖板应设置螺丝柱和定位筋，电池仓与高压接线区宜通过筋位隔离。

　　在设备选型和布置校核中，该模型可用于检查指示灯与建筑装修面的协调关系，也能辅助评估疏散路径上的视线遮挡。走廊转弯处，左向和右向牌面的安装高度、朝向和间距会直接影响人员判断；门洞上方使用EXIT灯体时，灯体长度不得遮挡门楣开启或喷淋、探测器等设施。三维状态下把灯体、牌面和图形方向统一装配，可以提前发现左右箭头反向、牌面比例失调、安装孔与墙体龙骨冲突等问题。整体结构没有复杂运动机构，但对曲面连续性、标识规范性、安装维护便利性和光效均匀性要求较高，适合作为消防疏散末端设施的结构设计与场景布置参考。
