双叉臂独立悬挂轮组总成

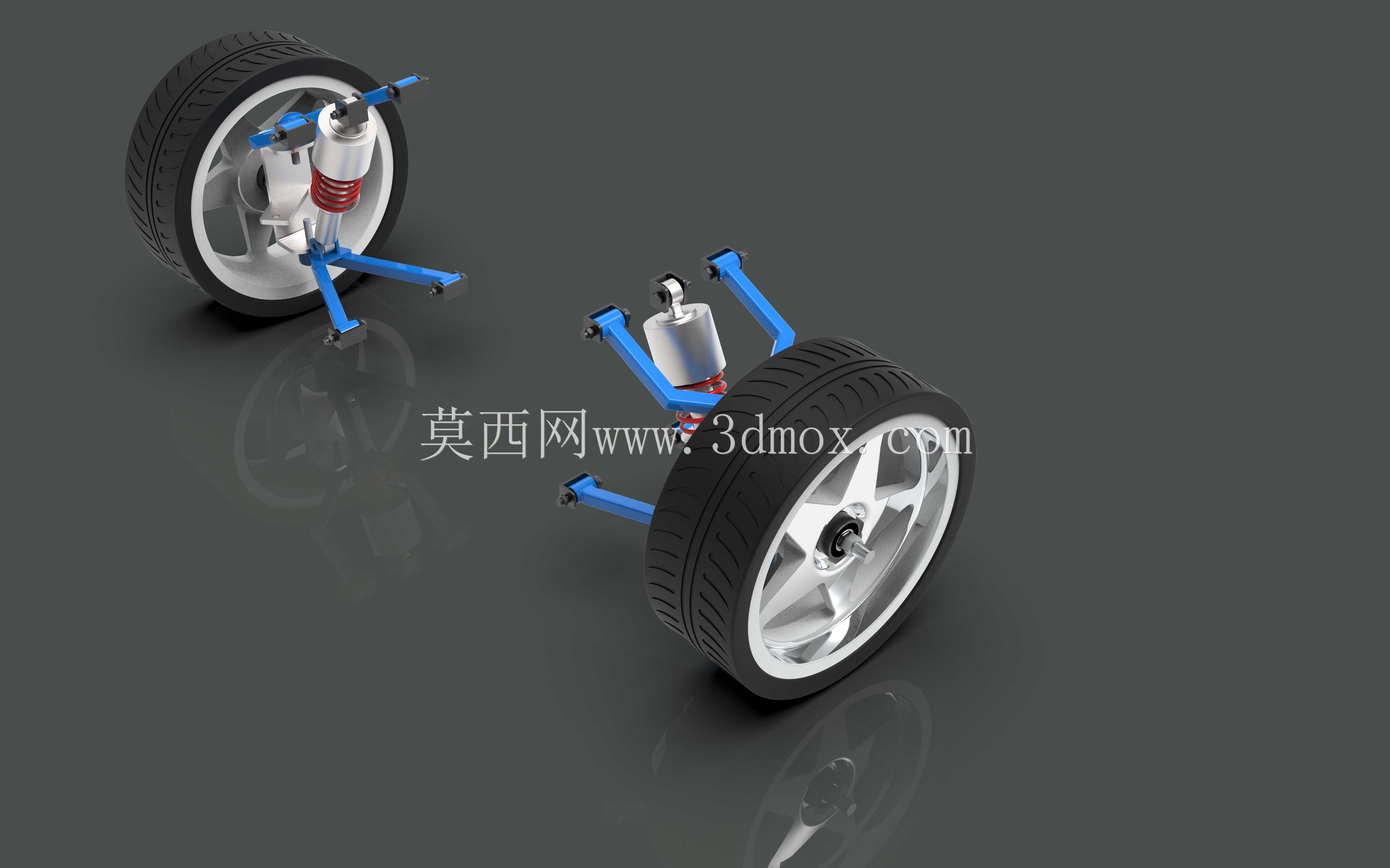

　　这套双叉臂独立悬架轮组总成，面向乘用车与小型运动车辆的底盘悬挂开发场景，把车轮、轮胎、上下控制臂、转向节、螺旋弹簧与筒式减震器整合为一套完整的轮边悬挂单元，可直接用于底盘布置校核、悬挂运动分析以及整车操稳性能的前期验证。双叉臂结构也常被称作双横臂或A臂悬架，其核心优势在于上下两根横向控制臂能够分别约束车轮的纵向与侧向自由度，让车轮在跳动过程中保持较为稳定的外倾角与轮距变化，从而在乘坐舒适性、操控精准性和行驶稳定性之间取得平衡，这也是它广泛用于性能车、赛车以及小型卡丁车前后悬挂的原因。

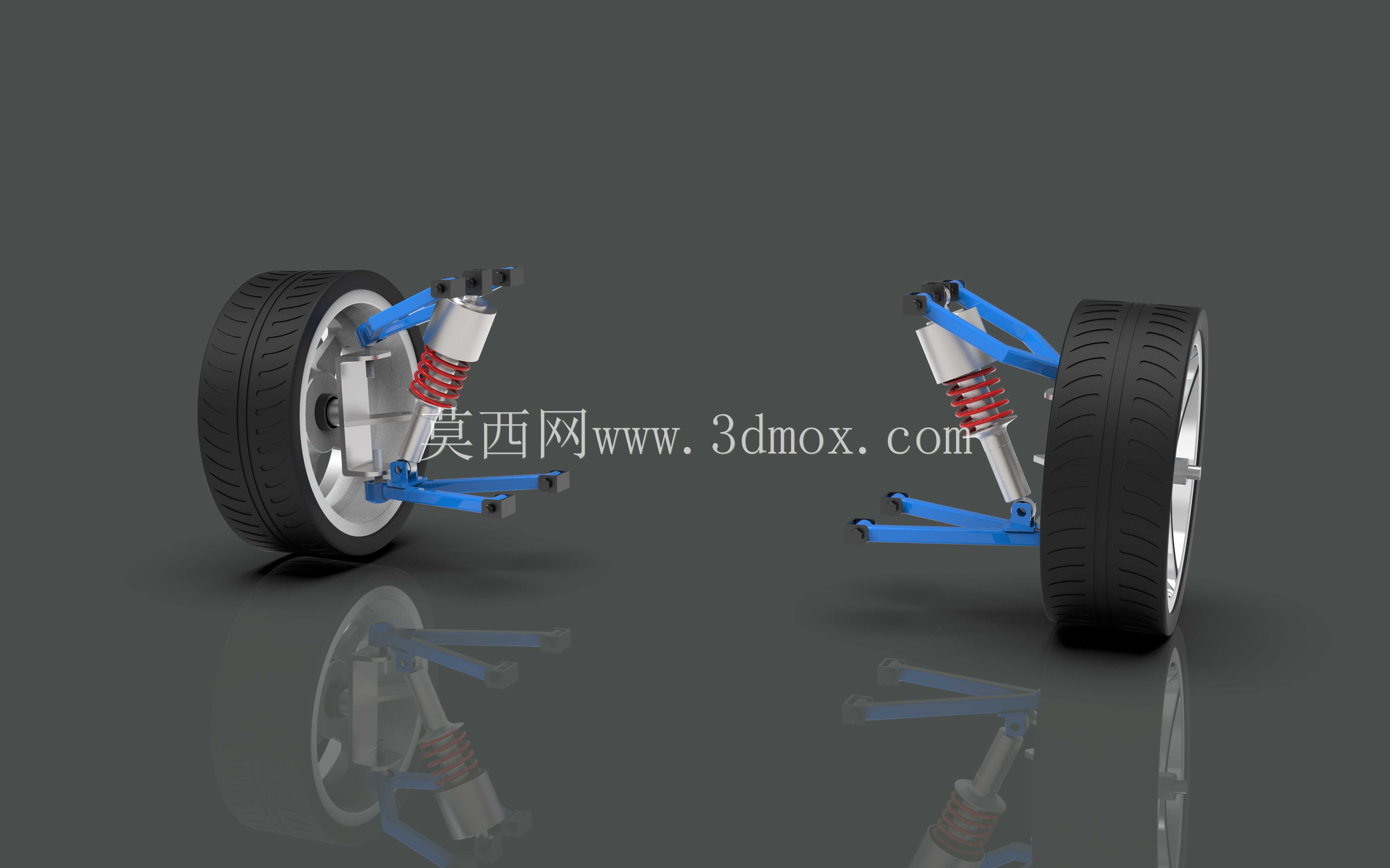

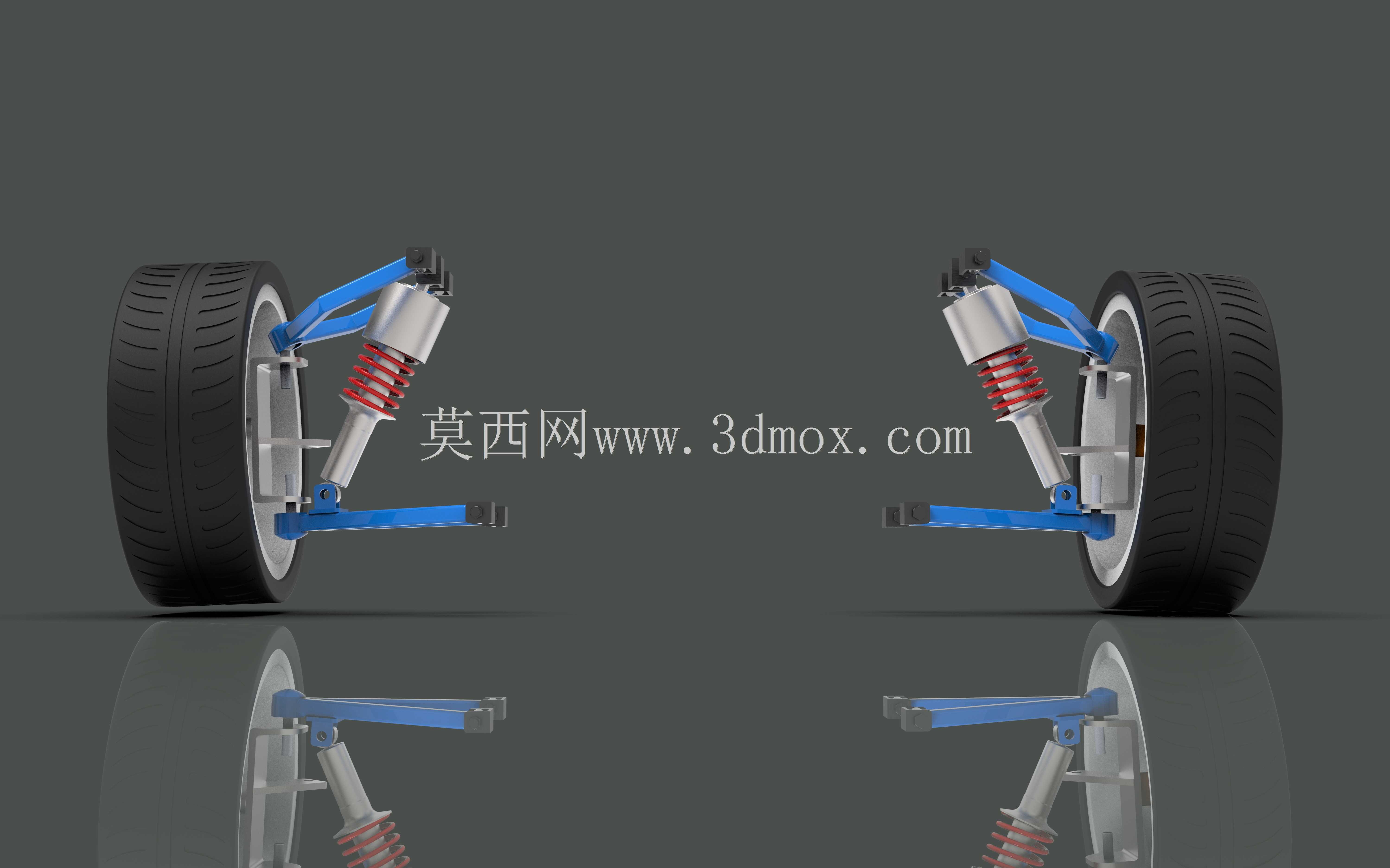

　　从实际用途看，该总成承担着车轮与车身之间的全部力传递任务：路面冲击经轮胎、轮毂传到转向节，再由上下A形控制臂分散到副车架或车身安装点，而螺旋弹簧负责承载车身重量并缓冲垂向冲击，筒式减震器则通过阻尼作用抑制弹簧的往复振荡，避免车轮在颠簸路面上反复弹跳失去抓地力。模型中减震器采用弹簧与阻尼筒同轴布置的支柱形式，上端通过安装座与车身相连，下端铰接在控制臂或转向节附近，这种布局结构紧凑，便于在轮拱内有限空间里布置，同时弹簧的红蓝配色也清晰区分了弹性元件与阻尼元件的层级关系。

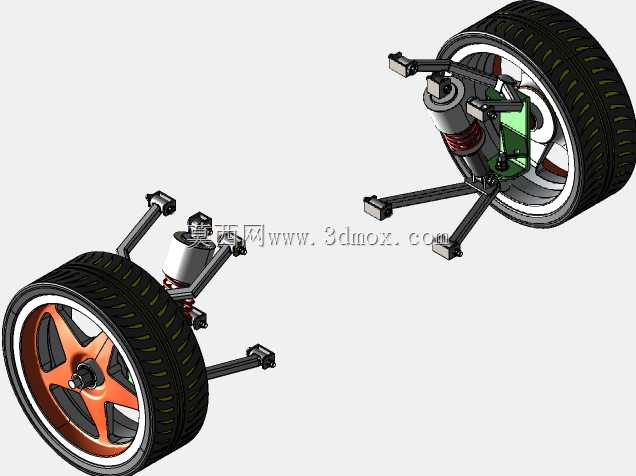

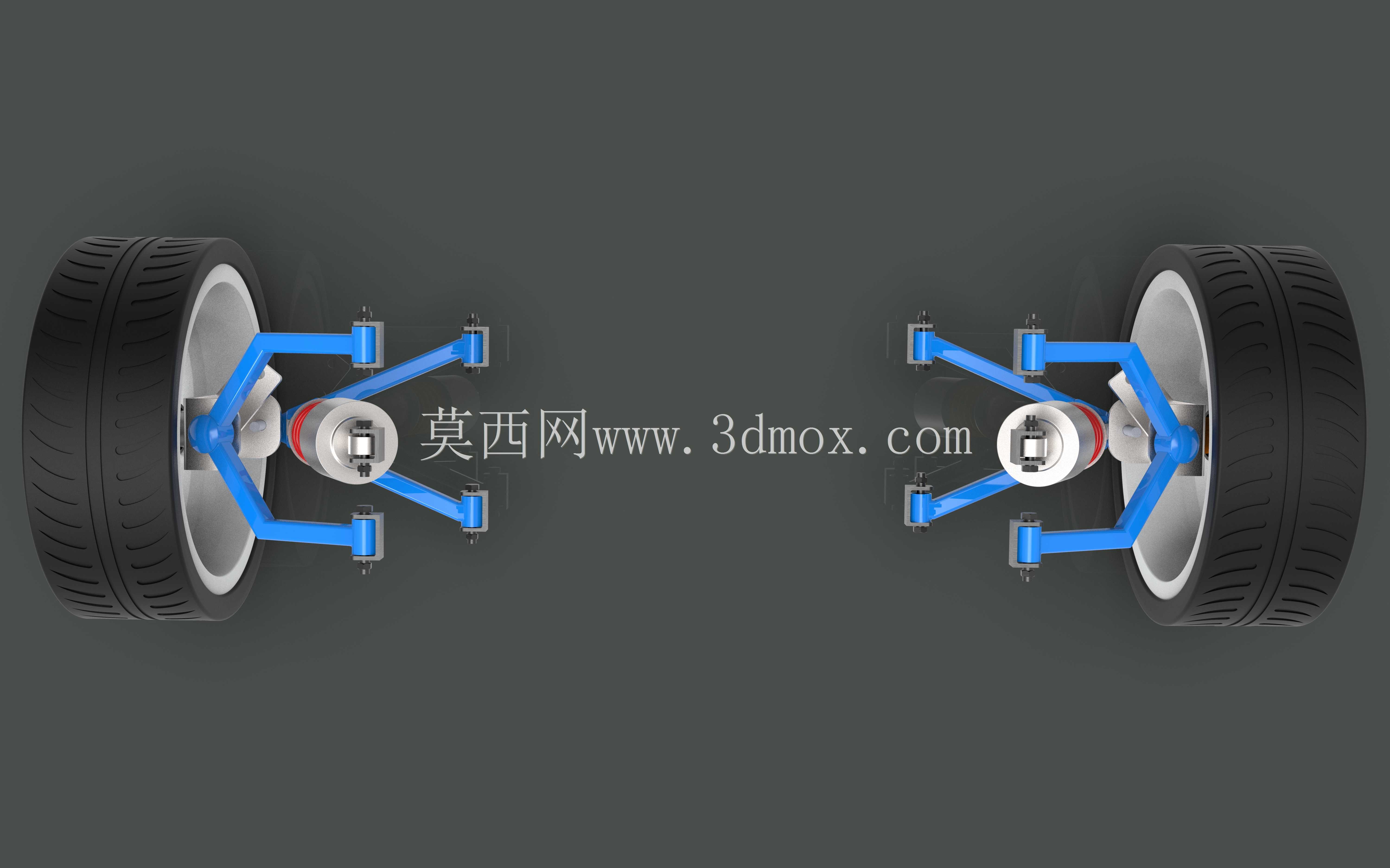

　　设计思路上，上下控制臂均采用A字形叉臂结构，臂体通过两个内侧铰接点固定于车架，外侧单点汇聚连接转向节，形成稳定的三角形几何约束。叉臂与车架、转向节之间均预留了铰接衬套或球铰的安装位置，工程上这些铰接点通常采用橡胶衬套过滤高频振动，或采用球铰保证悬挂跳动时的自由度释放。蓝色臂体与黑色球铰的分色处理，使运动副的位置一目了然，方便在三维环境中进行运动学仿真时快速识别转动副与连接关系。转向节作为轮边核心承载件，既要连接上下控制臂的外端球铰，又要通过轮毂轴承支撑车轮旋转，同时还预留了转向拉杆或制动卡钳的安装接口，结构上呈现出多耳片汇聚的复杂受力形态。

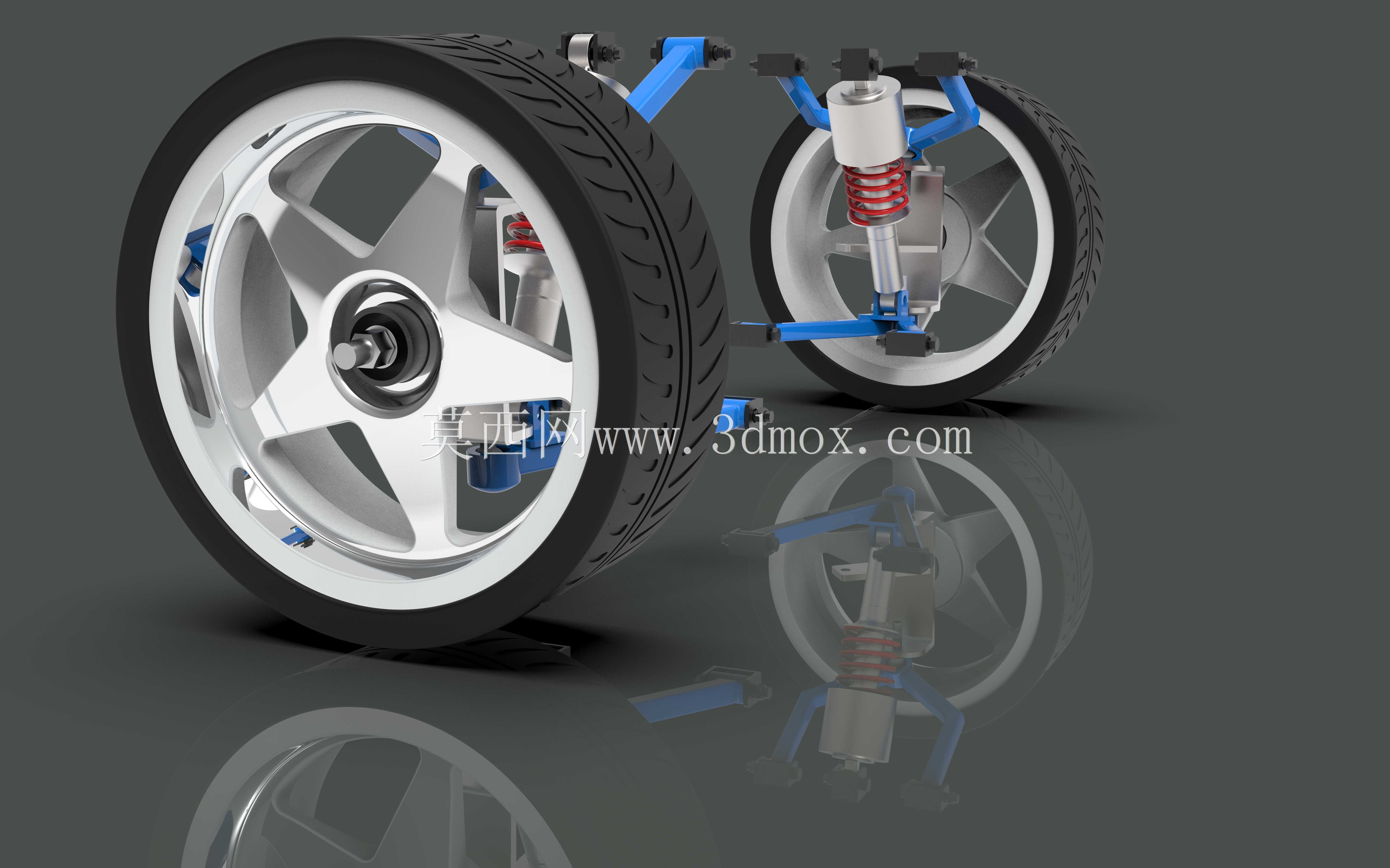

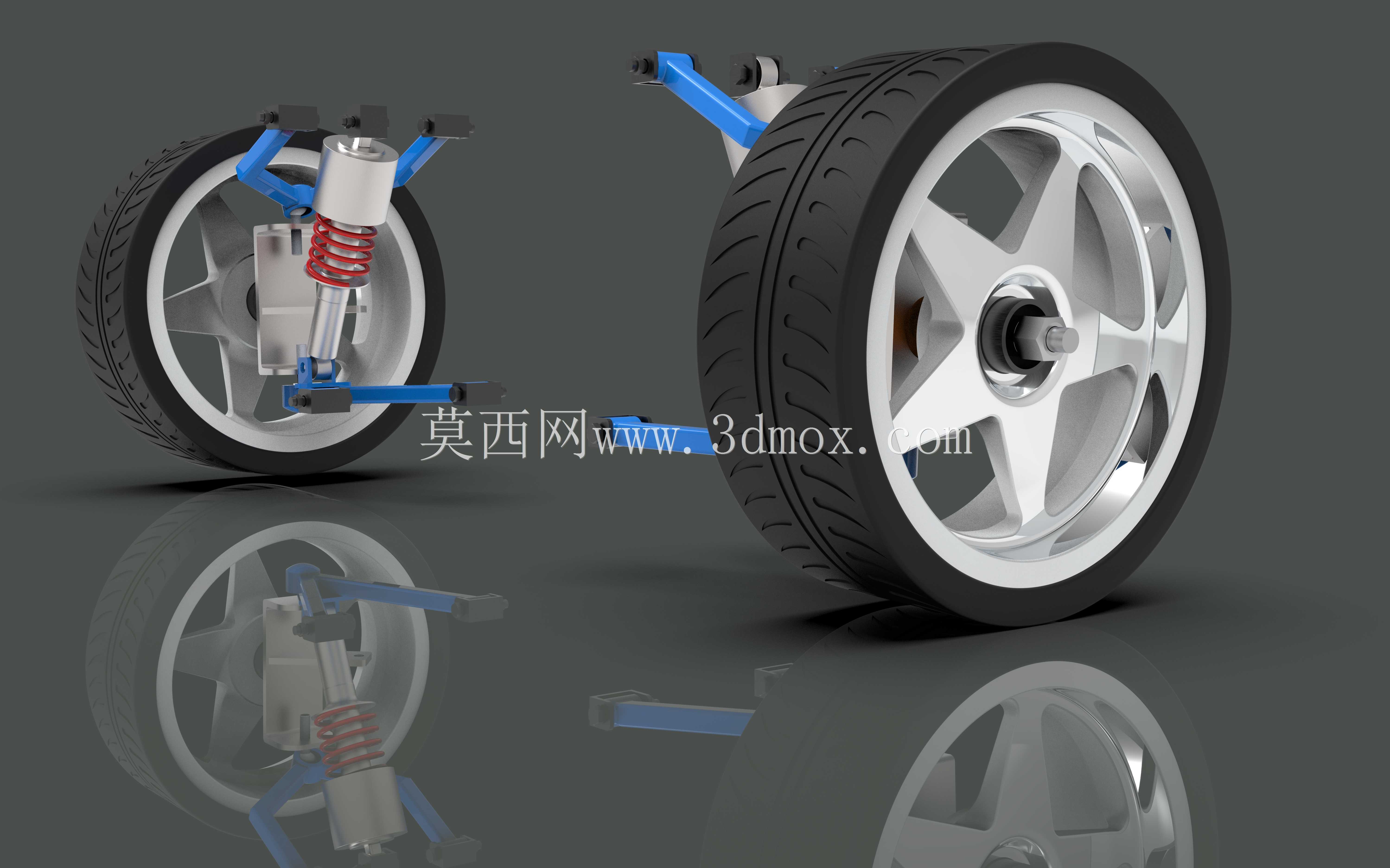

　　轮组部分，模型完整还原了轮胎、轮毂、轮辐与中心锁紧结构。轮胎表面刻画了连续的纵向排水沟与横向花纹块，这些花纹在湿滑路面上用于排水、降低水滑风险，花纹块的刚度分布也直接影响胎噪与抓地表现。轮毂采用多辐式铝合金轮型，五组粗壮辐条从中心法兰向外辐射，既保证了轮辐的抗弯抗扭刚度，又在辐条之间留出充足空间为制动盘散热。轮毂中心通过轴承与锁紧螺母固定在转向节轴颈上，轴承需同时承受车辆垂向载荷与转弯时的轴向侧向力，是轮边关键的承载旋转件。

　　外形尺寸与安装边界方面，整组悬挂以轮胎外径为最大轮廓边界，轮拱设计时需依据轮胎外径与悬挂最大跳动量预留足够的运动包络空间，避免满载压缩或转向极限工况下轮胎与翼子板、控制臂发生干涉。上下控制臂内侧的四个安装点构成与副车架对接的基准界面，其间距决定了悬挂的侧倾中心高度与轮距刚度，布置时需结合整车宽度与轮胎偏距综合确定。减震器上端安装座的位置与角度则影响弹簧行程和阻尼力作用线，设计中应保证减震器轴线在全行程内不与叉臂、轮胎发生运动干涉。

　　在工程应用中，这类模型常用于悬挂硬点提取与K&C特性分析：工程师可依据各铰接点坐标建立运动学模型，仿真车轮上跳、下跳时的外倾角、前束角、轮距变化曲线，进而优化叉臂长度与安装点位置。对于卡丁车或小型实验车辆，该结构还可作为轻量化改装的参考，通过调整弹簧刚度、减震器阻尼以及叉臂衬套硬度，在赛道操控与日常舒适之间做出取舍。整体而言，这套总成把弹性元件、阻尼元件、导向机构与轮端承载件有机组合，几何关系清晰、运动副完整，能够为底盘悬挂的结构设计、装配校核与性能匹配提供直观可靠的三维依据。
