保时捷GT3带制动盘轮毂锁紧总成

　　这套三维结构围绕高性能跑车前轮角部的制动与轮毂连接区域展开，把通风制动盘、对置活塞制动卡钳、中央锁紧螺母、轮毂轴承座以及轮辋安装界面整合在同一装配体中，适合用于底盘制动系统方案校核、改装件结构演示、装配干涉检查和教学类机械结构拆解。

　　从实际装车场景看，该类结构主要服务于赛道取向或高性能街道车辆。普通乘用车多采用五颗螺栓固定车轮，而中央锁紧方案通过一根大规格中心螺母完成轮辋与轮毂的压紧，换轮动作更少，定位同轴度更高，在高频制动、高温热循环和较大侧向载荷下更有利于保持车轮安装稳定性。模型中中央螺母外侧带有明显的驱动外形，配合专用套筒可施加较大锁紧扭矩；螺母与轮毂轴端之间形成轴向压紧关系，轮辋中心孔承担主要径向定位，端面摩擦承担扭矩传递。

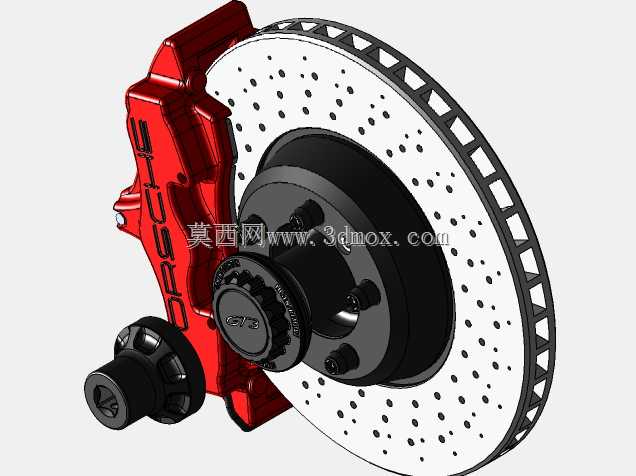

　　制动盘采用钻孔通风盘形式，摩擦环面上分布大量散热孔，盘体内部保留通风通道思路。制动时，卡钳活塞推动刹车片夹紧摩擦环，动能转化为热负荷；钻孔表面可以提高散热效率，排出粉尘并改善湿滑工况下的摩擦响应。需要注意的是，孔边会形成应力集中区域，真实设计中必须控制孔口倒角、热裂纹扩展路径以及摩擦环厚度余量。模型对盘帽与摩擦环的连接区域、盘体与轮毂座的贴合面均有表达，可用于检查制动盘在转向节轴线方向上的占位。

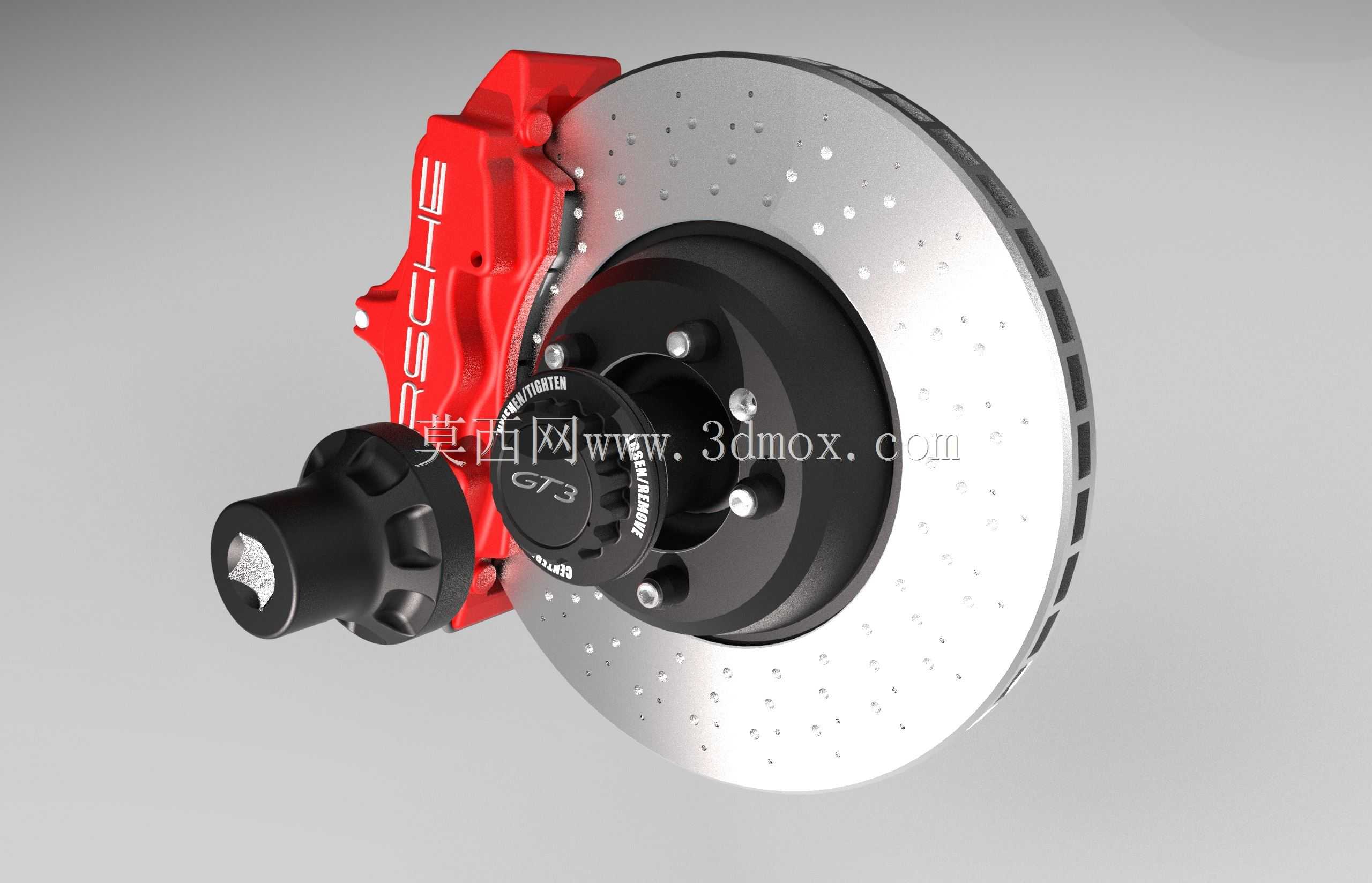

　　红色卡钳为固定式高性能制动钳造型，钳体跨装在制动盘外缘，内部对应多活塞布局思路。卡钳安装耳位于盘体一侧，通过螺栓与转向节或桥码连接；刹车片置于钳体与制动盘之间，活塞从两侧施压，使制动盘受力更均衡。建模时卡钳与轮辋辐条之间的间隙是重点，若轮辋内轮廓避让不足，满载转向或热膨胀后可能出现刮擦。该总成虽然未完整呈现轮胎和转向节，但卡钳位置、制动盘偏距、轮毂中心高度已经构成轮边包络分析的核心依据。

　　轮毂座部分承担轴承安装、制动盘定位和轮辋支撑功能。中心轴头、螺栓孔位、台阶面和环形配合面共同确定零件同轴度；制动盘通过盘帽安装孔固定在轮毂座上，装配面需要保证平面度，否则制动盘会产生端面跳动，制动踏板和方向盘可能出现抖动。中央锁紧螺母周围的结构壁厚不能只按静态几何处理，还要考虑维修时工具套筒进入空间、螺母防松方式以及轴向预紧力对轴承寿命的影响。

　　外形与安装边界方面，制动盘直径决定卡钳跨距和轮辋最小内径，卡钳厚度决定轮辐背面避让深度，中心螺母高度决定轮毂盖内腔尺寸。布置时应先锁定轮心轴线，再依次建立制动盘摩擦面、卡钳中心线、轮毂安装面和轮辋中心孔。制动盘外圆与轮辋内壁之间需保留热膨胀和泥水甩出空间；卡钳最高点与轮辐内表面之间需保留拆装和振动余量；中央锁紧螺母顶端不能与轮毂盖发生干涉，同时要保证专用套筒能够完全啮合。

　　在三维建模处理上，这类总成适合采用同轴骨架控制：以轮心轴线为基准，分别约束制动盘、轮毂座、卡钳和锁紧螺母；摩擦片与盘体之间保留微小工作间隙，卡钳安装面与桥码贴合面按实际装配关系设置；钻孔阵列可通过圆周特征实现，但工程出图时应补充孔位直径、数量、节圆和倒角要求。对于结构学习者而言，该模型的价值不在于单个零件外形，而在于理解高性能轮边系统如何同时满足制动散热、中央快锁、径向定位、扭矩传递和轮辋避让等多重约束。
