平衡重式内燃叉车整机结构数模

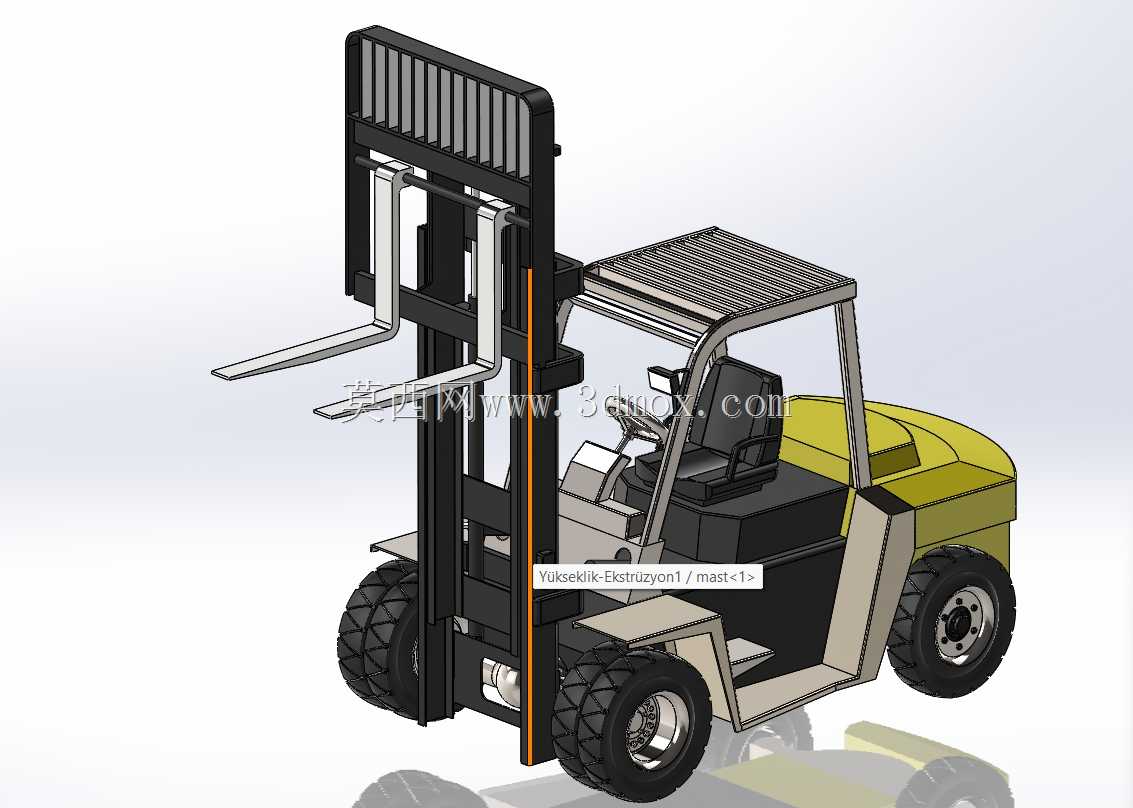

　　该三维数模呈现的是一台平衡重式叉车的完整整机结构，适用于厂区物料转运、仓储堆垛、车间工序间配送、装卸月台作业以及机械加工现场短距离搬运等场景。整车以前部货叉取放托盘货物，通过升降门架完成低位搬运和高位堆码，后部配置平衡重区域抵消载荷力矩，能够在不依赖外部轨道的情况下完成转向、进退和起升作业，是离散制造、仓储物流和设备维护现场常见的工业车辆。

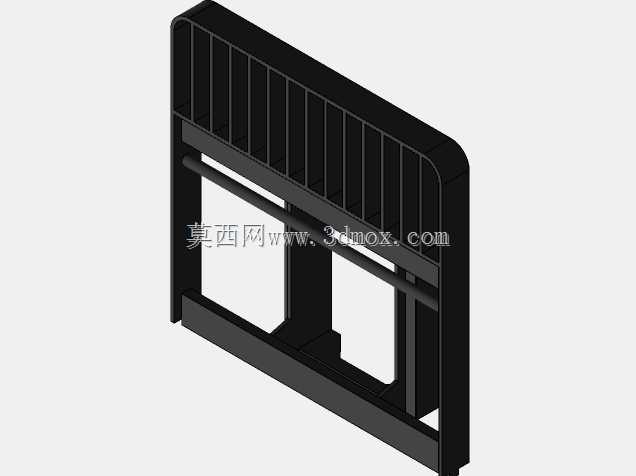

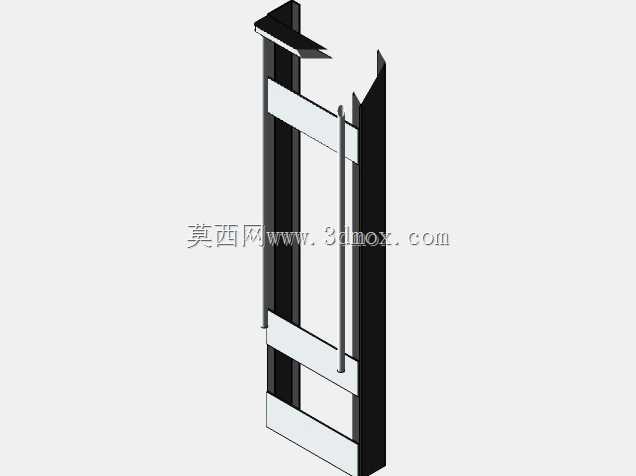

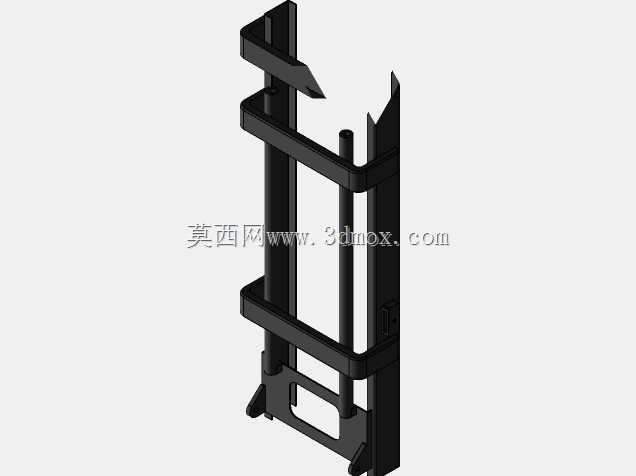

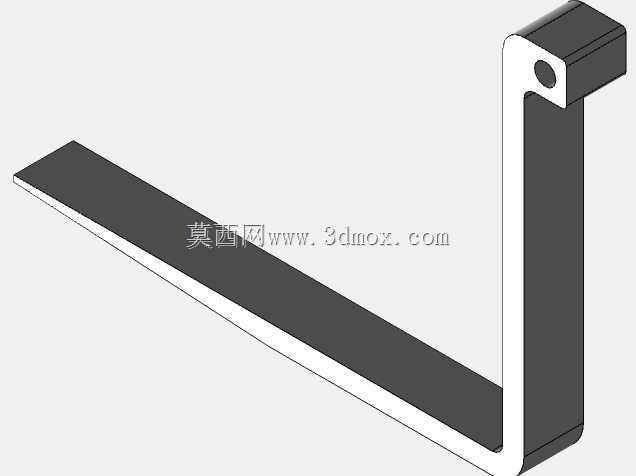

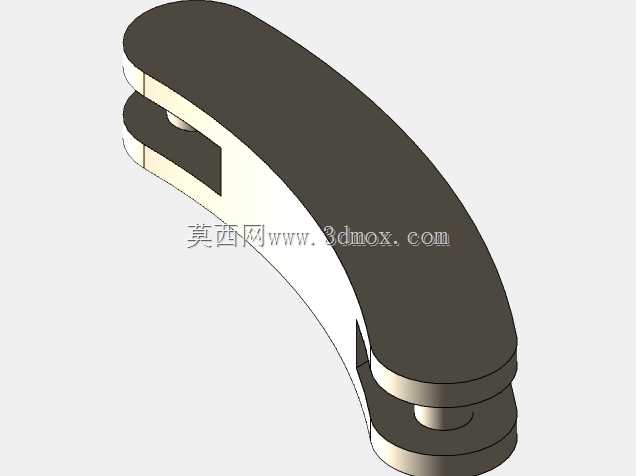

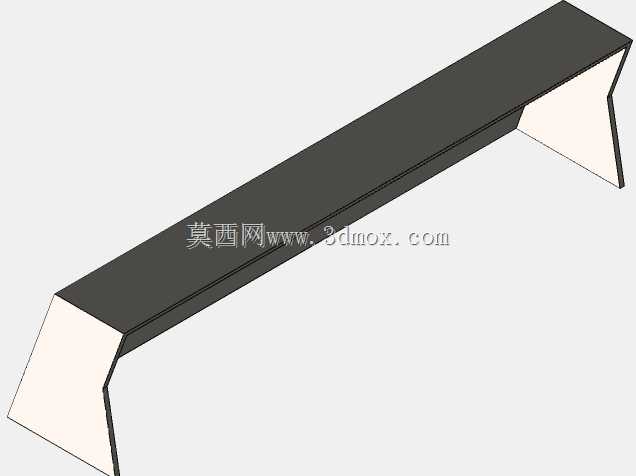

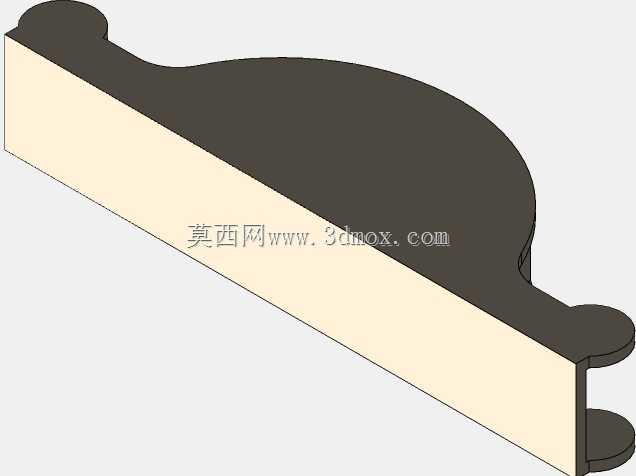

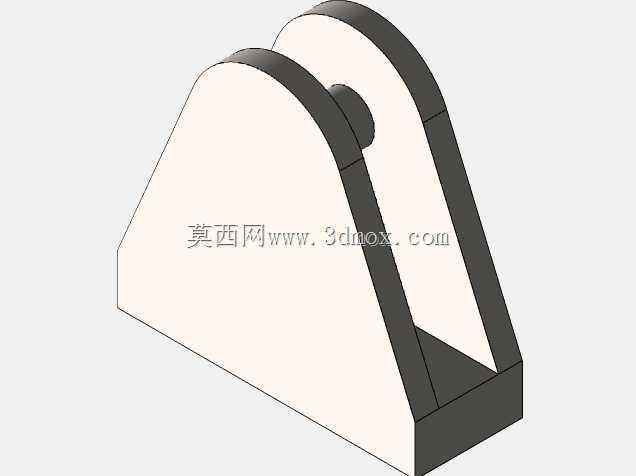

　　从结构组成看，模型重点表达了叉车的门架系统、货叉、挡货架、驾驶室、座椅、转向盘、车体护板、车轮、配重区域以及底盘相关部件。前部门架采用直立框架形式，包含内外门架、起升链条导向关系、滚轮安装位置、货叉架和挡货架。货叉为典型L形承载件，前端水平段插入托盘底部，后部通过挂钩或限位结构与叉架连接，叉架沿门架导轨上下运动。挡货架位于货叉根部上方，用于限制货物向后滑移，避免高位起升时货物侵入驾驶区域。门架顶部的防护格栅与横梁轮廓清晰，能够反映起升机构在整车前部的安装边界。

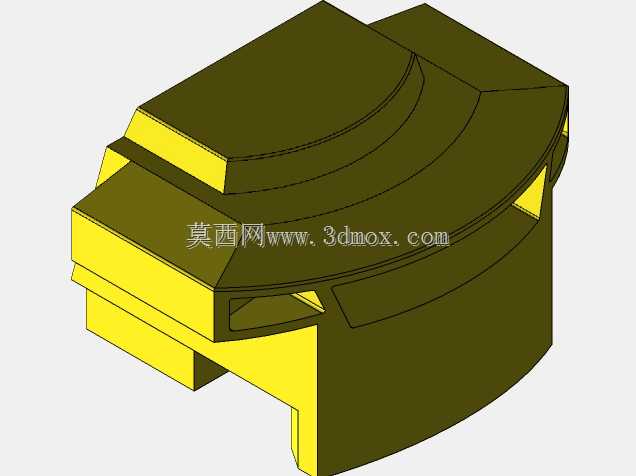

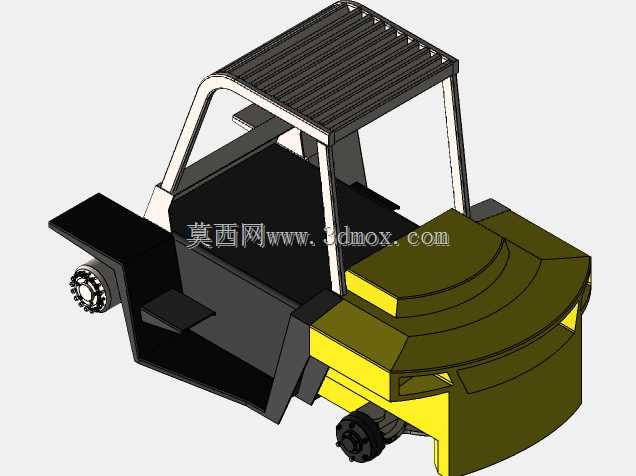

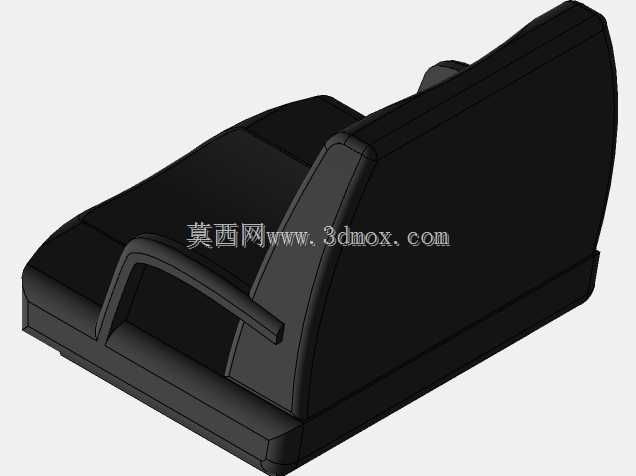

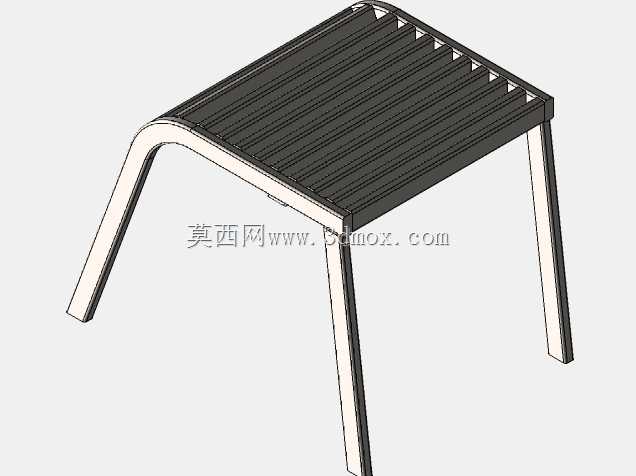

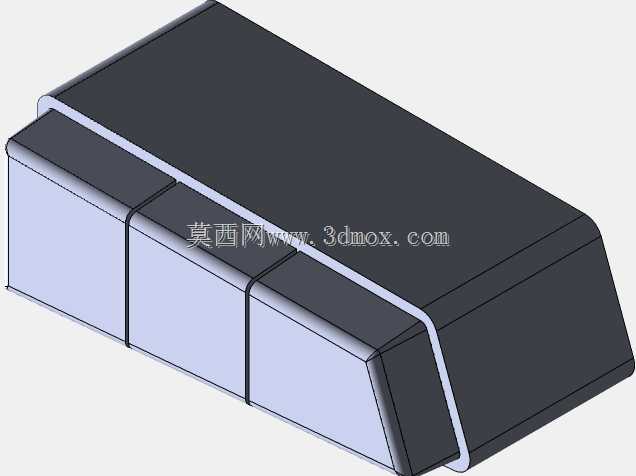

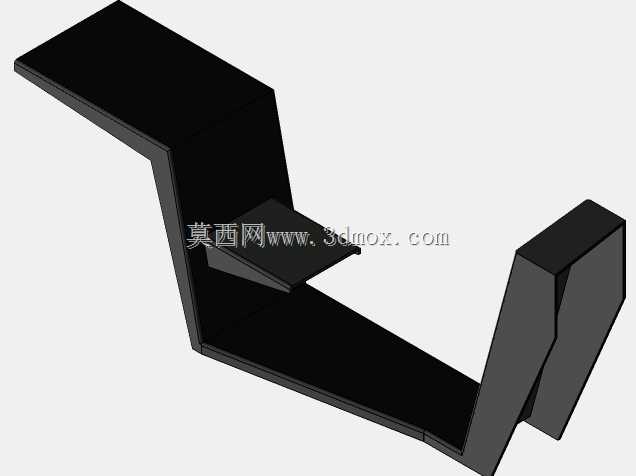

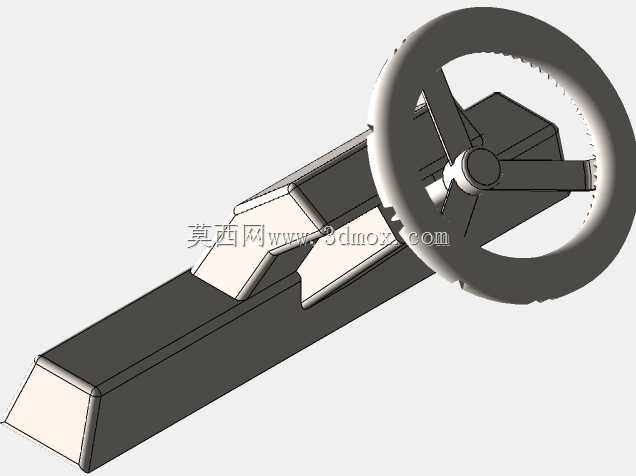

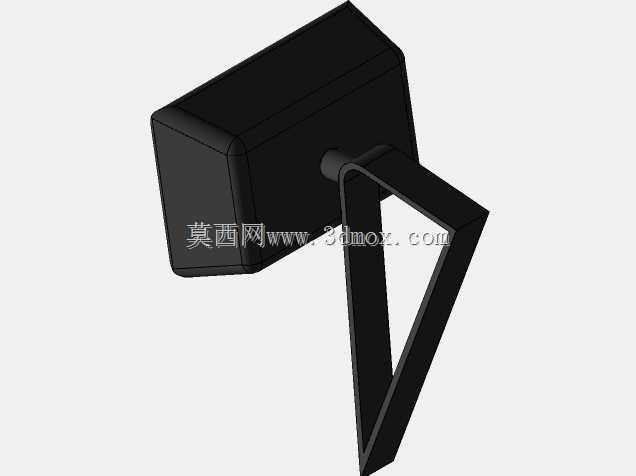

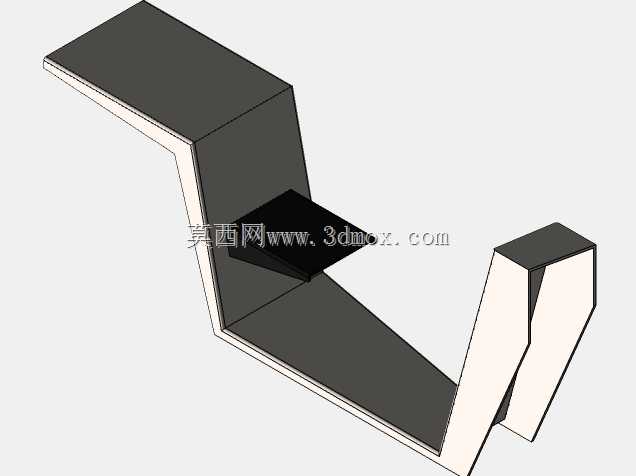

　　驾驶区位于门架后方，模型中可见开放式顶棚、立柱、座椅、方向盘和操纵件位置。顶棚采用格栅化结构，既保留对驾驶员上方落物的防护，又减少视野遮挡。座椅居中偏置布置，前方设置转向盘，侧向留有操纵杆和仪表区域，符合叉车作业中频繁观察货叉、门架和货物位置的使用需求。车体后部线条厚重，用于布置平衡重和动力相关空间；侧面护板形成发动机舱或电池舱的外轮廓，后部圆弧配重外形与车架连接，体现出叉车在载荷作用下以前桥为支点进行力矩平衡的基本设计逻辑。

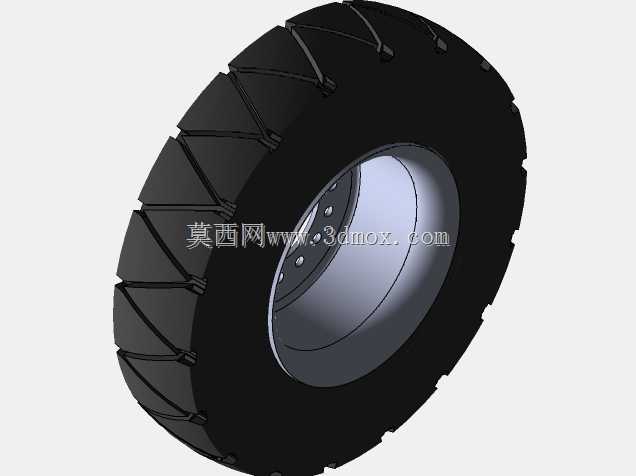

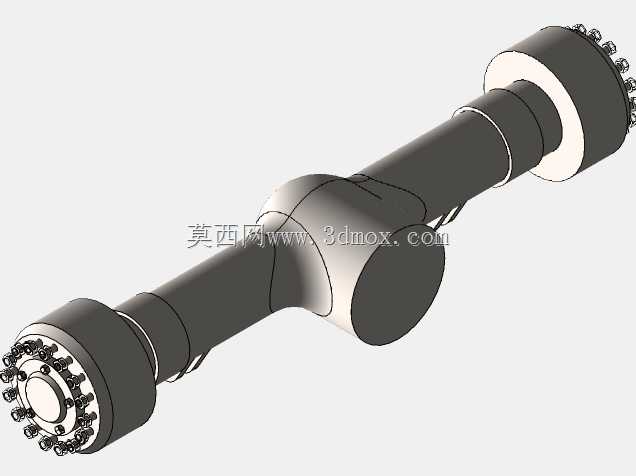

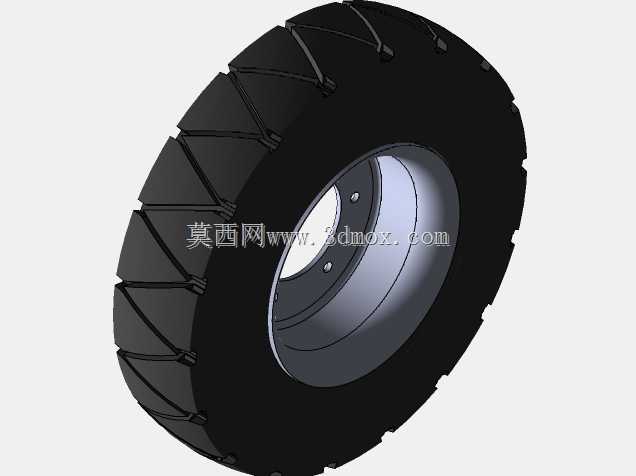

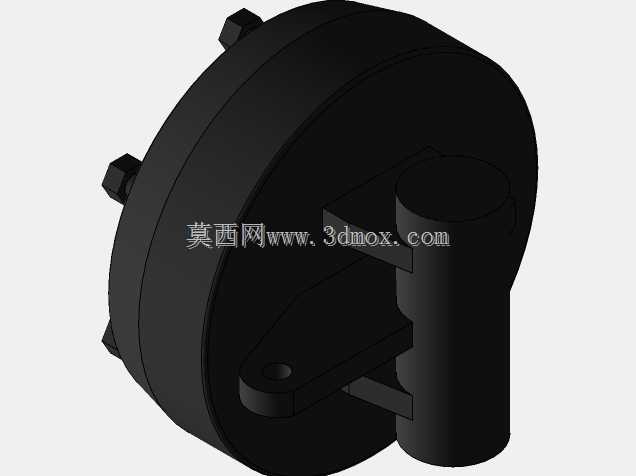

　　行走部分采用四轮布置，前轮承担较大载荷并与驱动桥区域对应，后轮负责转向，转弯半径相对紧凑。轮胎采用深花纹工业车辆胎面，能够适应厂区水泥地面、沥青路面和车间硬化地面。轮辋、轮毂和轮胎外形均有建模，便于在总装校核中检查轮胎跳动空间、轮距位置以及车体翼子板间隙。整车轴距、轮距、门架高度、驾驶室宽度和尾部配重长度之间的比例关系明确，可用于工业车辆方案展示、结构教学、总装布局校核以及虚拟场景布置。

　　在设计思路上，叉车需要同时满足承载、起升、视野、稳定性和操纵空间要求。前部工作装置要求门架具有足够刚度，叉架在满载起升时不能产生过大偏摆；后部平衡重则需要根据额定载荷、载荷中心距和最大起升高度进行质量匹配。模型中货叉长度、门架高度、车体长度和尾部配重形成了较直观的空间关系：货叉前伸确定取货距离，门架高度决定堆垛边界，驾驶室宽度影响人员操作空间，车尾长度关系到后退转向和整车稳定性。对于结构设计人员而言，这类数模可用于检查门架与前轮位置、驾驶员视线、上车通道、踏板区域、维护盖板开启空间以及货物起升时与顶棚的干涉风险。

　　实际应用中，叉车常配合托盘、料箱、工位器具和货架使用。低位搬运时，货叉插入托盘后小幅起升，车辆后退并转运至目标区域；堆垛作业时，门架带动货叉和货物垂直升高，到达货架层位后再完成微进退和下降动作。模型所表达的门架、挡货架和货叉相对位置，可帮助理解货物在起升过程中的受力传递路径：载荷由货叉传递到叉架，再通过滚轮和门架传到前桥及车架，后部平衡重提供抗倾覆力矩。驾驶区与门架之间保持安全距离，顶棚和护板则为人员提供基本防护。

　　从安装边界看，该类设备在厂区规划时需要考虑作业通道宽度、托盘尺寸、转弯半径、门架最低高度、最大起升高度以及货架层间距。叉车本体虽不属于固定安装设备，但其充电或加油区域、维修保养空间、月台对接高度和门洞限高均会影响使用。数模中车体侧面轮廓、尾部圆角、轮胎位置和门架厚度可直接用于通道仿真、仓库布局、人机工程分析和作业动画制作。整体结构表达完整，部件分区明确，能够作为工业车辆外观结构、叉车工作原理和物流装备三维设计的参考对象。
