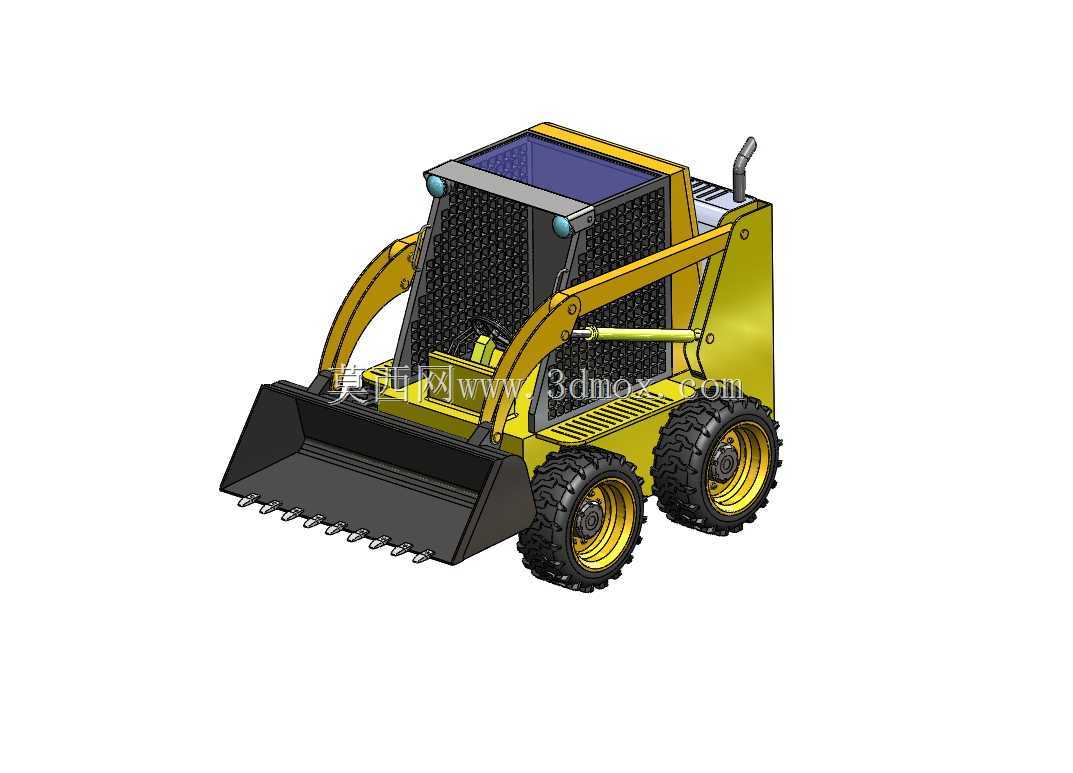

轮式滑移装载机作业装置三维结构

　　这款小型轮式滑移装载设备的三维结构，完整还原了整机从行走底盘到工作装置的全部机械细节，建模过程中优先考虑了狭小作业空间内的设备通过性与动作灵活性，这类设备在厂区物料转运、市政巷道施工、农场厩肥清理、仓储散料堆垛场景中应用极广，相比大中型装载设备，它的转向半径几乎为零，能在围墙边角、车间立柱间隙这类常规设备无法进入的区域完成铲装、转运、卸料作业。从结构设计逻辑来看，整机采用轮式四轮驱动布局，左右两侧车轮可独立实现正反转控制，通过两侧轮速差完成原地转向，这也是滑移类设备的核心动作原理，建模时对底盘的轮距、轴距参数做了贴合实际工况的匹配，整机宽度控制在1.8米以内，高度不超过2米，能直接通过常规民用建筑的标准门洞，适配室内拆除、

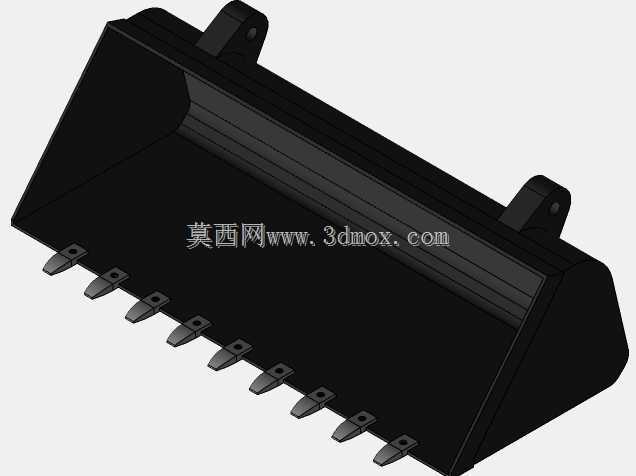

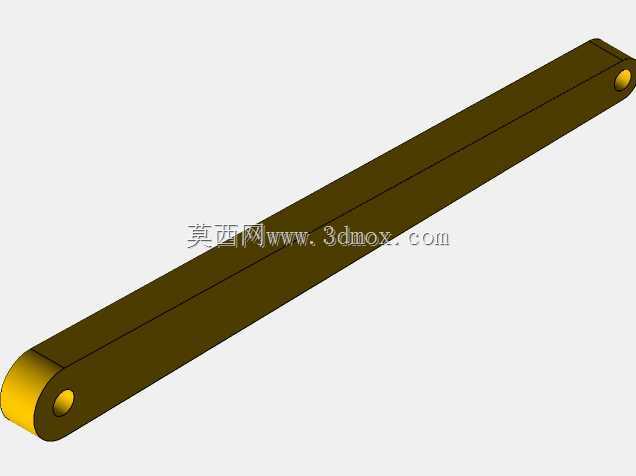

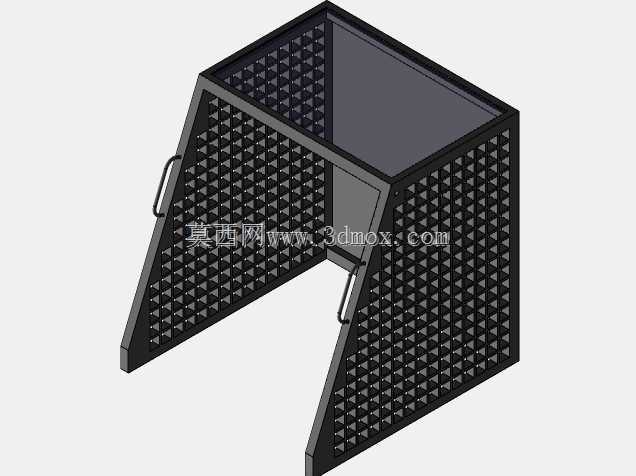

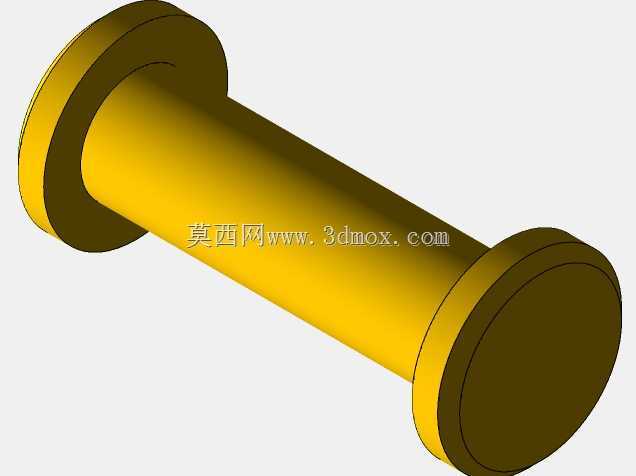

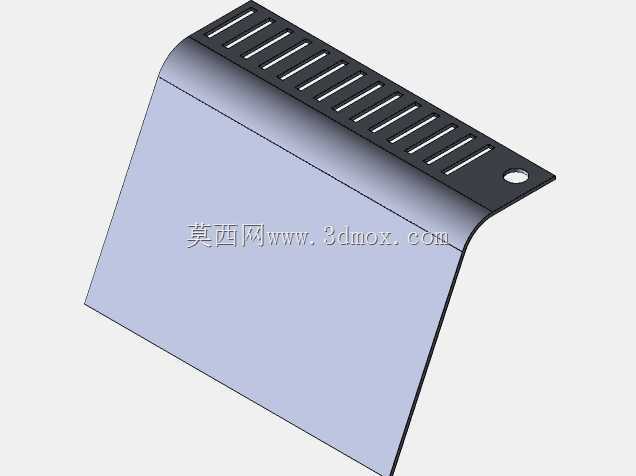

　　地下室回填这类受限空间的作业需求。工作装置部分采用前置双动臂举升结构，动臂与底盘的铰接点布置在机身侧后方，举升过程中铲斗的运动轨迹经过连杆机构优化，在最大举升高度时铲斗的卸料角度能达到45度以上，避免散料粘附在斗体内壁；铲斗斗刃部分做了加厚处理，斗齿采用可更换的装配式结构，磨损后无需整体更换铲斗，直接拆卸斗齿螺栓即可完成替换，降低现场维护的成本。机身的防护结构设计也做了细节还原，驾驶室前方设置了网格状防护栏，能阻挡作业过程中飞溅的碎石、物料块撞击操作区域，动臂上的液压油缸管路沿臂架内侧布置，避免作业过程中管路被外物剐蹭破损，液压油缸的铰接点都预留了润滑脂注油通道，对应日常维保的注油操作空间，

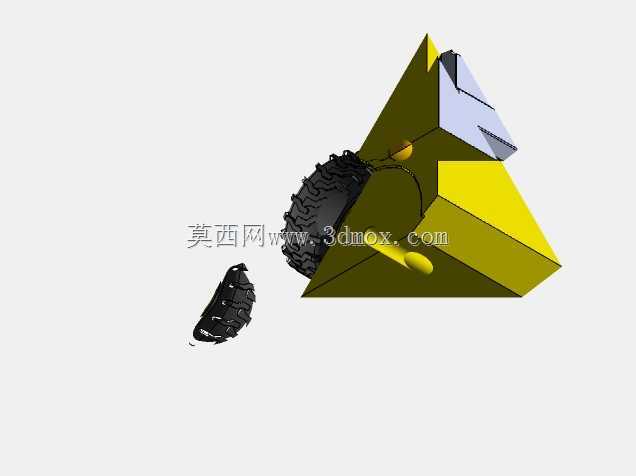

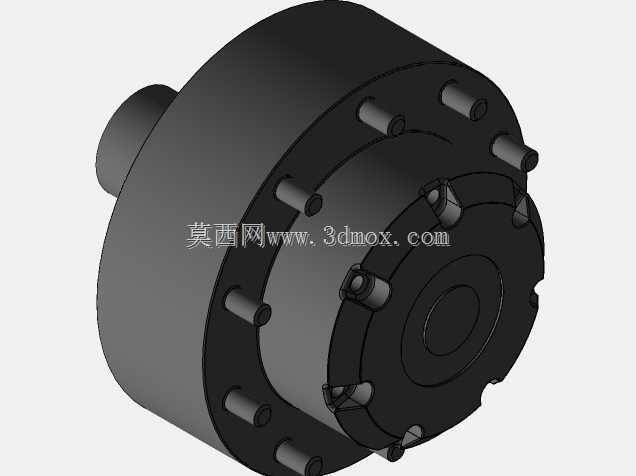

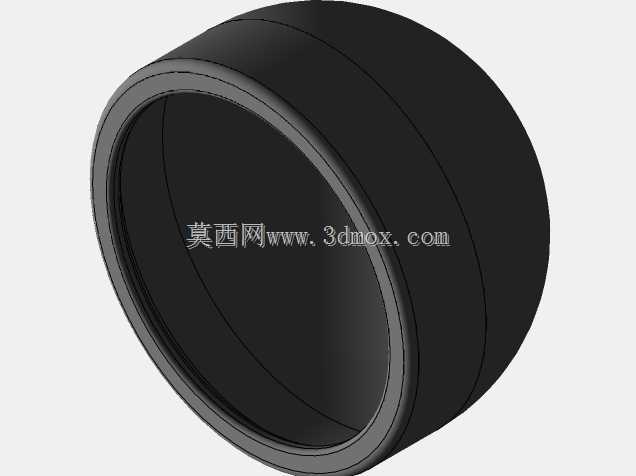

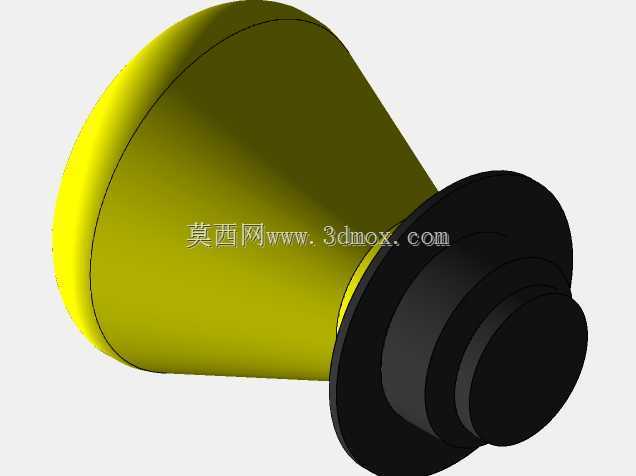

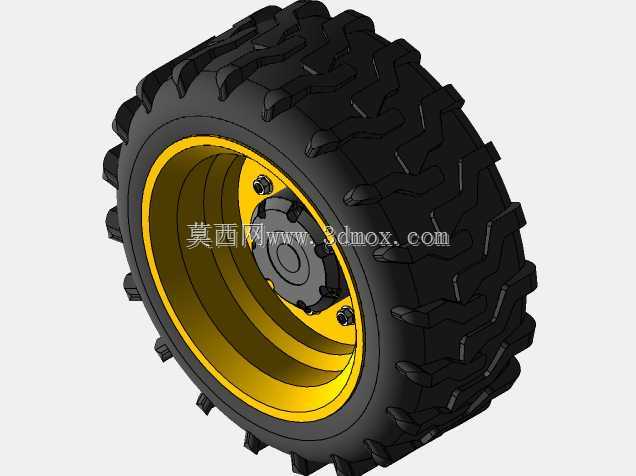

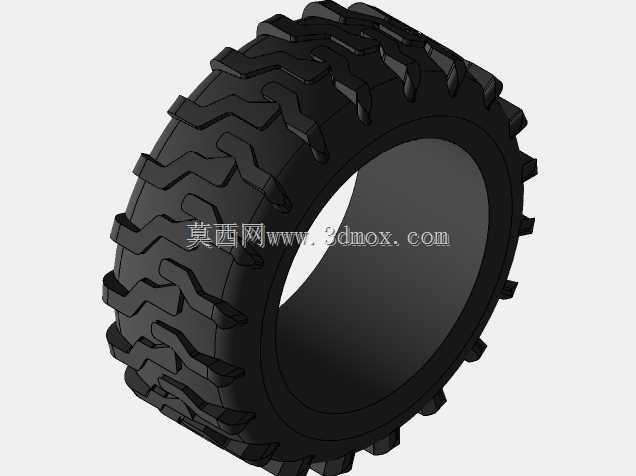

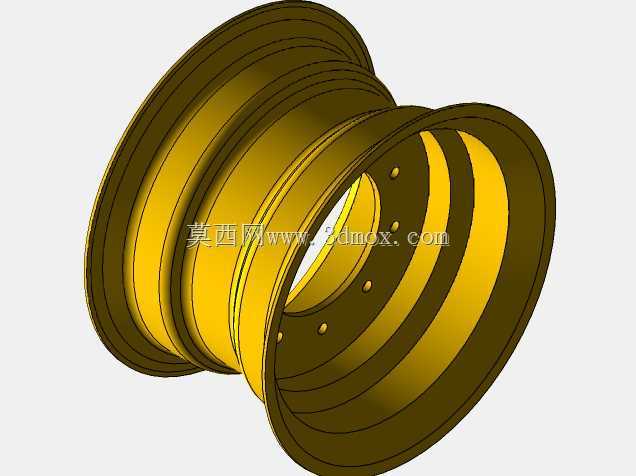

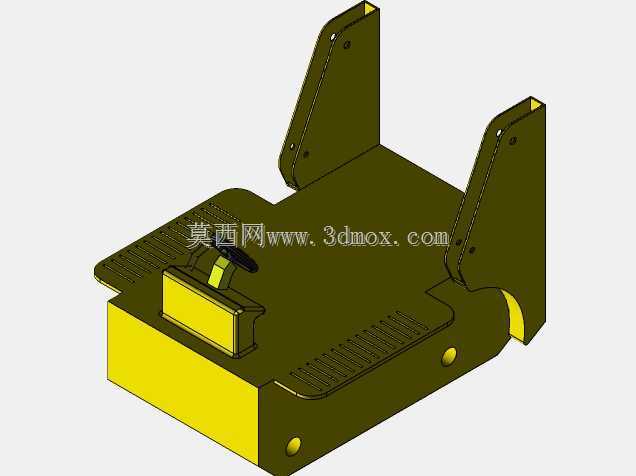

　　不会不会出现注油嘴被结构件遮挡无法操作的问题。从安装边界来看，整机的尾部配重块与后车架采用一体化铸造成型结构，在铲斗满载举升到最高位置时，整机的重心依然落在前后轮的支撑轮廓范围内，不会出现前倾失稳的问题；轮胎采用深花纹越野工程胎，胎面的块状花纹能在泥泞、碎石路面提供足够的抓地力，轮辋与轮毂的连接螺栓孔位完全匹配常规滑移设备的通用安装尺寸，替换配件时可直接适配市售的标准轮组。建模过程中对各运动部件的干涉情况做了完整校验，动臂举升、下落、铲斗翻转的全行程内，结构件之间没有硬干涉，液压管路的预留长度也适配全行程的动作拉伸量，不会出现动作过程中管路被拉扯断裂的问题。机身顶部设置了排气尾管与液压油加油口，尾管的出气方向朝向侧后方，

　　避免排气直吹操作区域，加油口的位置预留了足够的操作空间，日常补充液压油时无需拆解周边护板即可完成操作。这类小型滑移设备还可以通过快换装置更换不同的工作属具，比如破碎锤、扫雪辊、货叉、抓草夹等，建模时也保留了前端属具快换接口的结构尺寸，可直接拓展不同属具的装配匹配，适配更多元的作业场景。
