工业离心除尘风机总成结构设计

项目分类:除尘设备 发布时间:2024-01-09 ID:719589
  • 工业离心除尘风机总成结构设计
  • 工业离心除尘风机总成结构设计

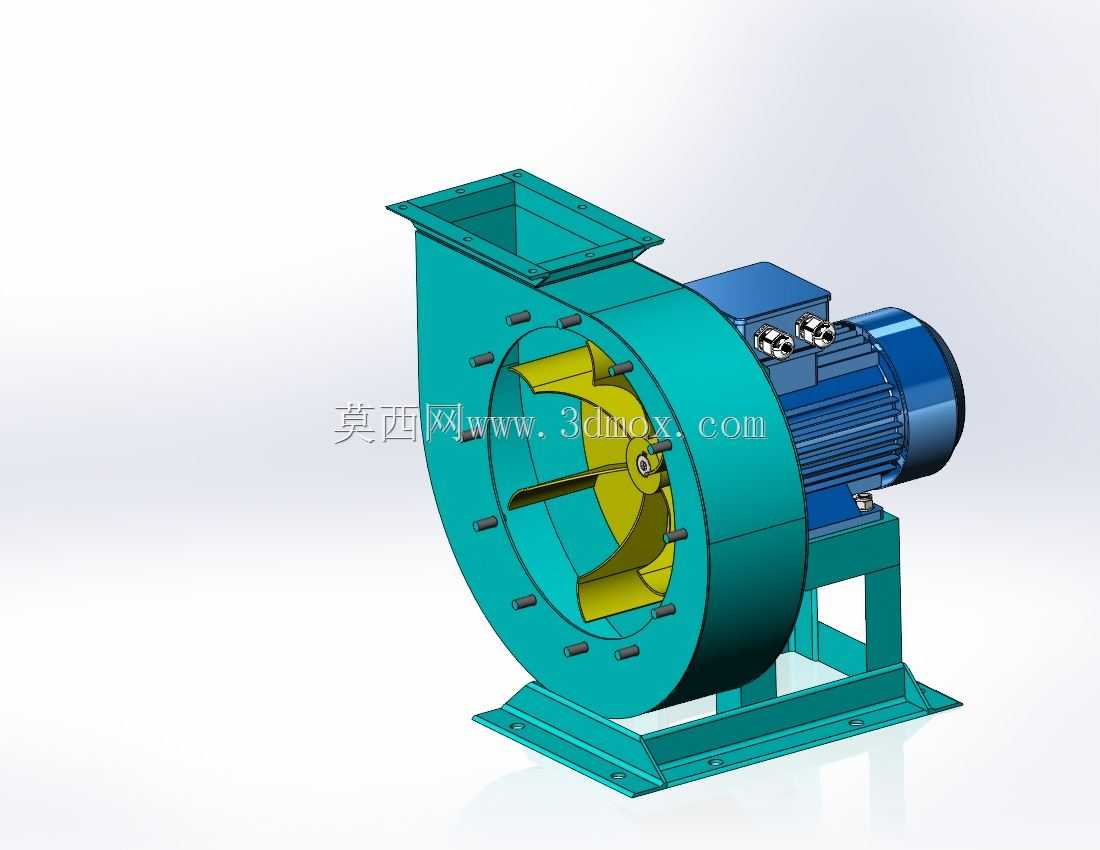

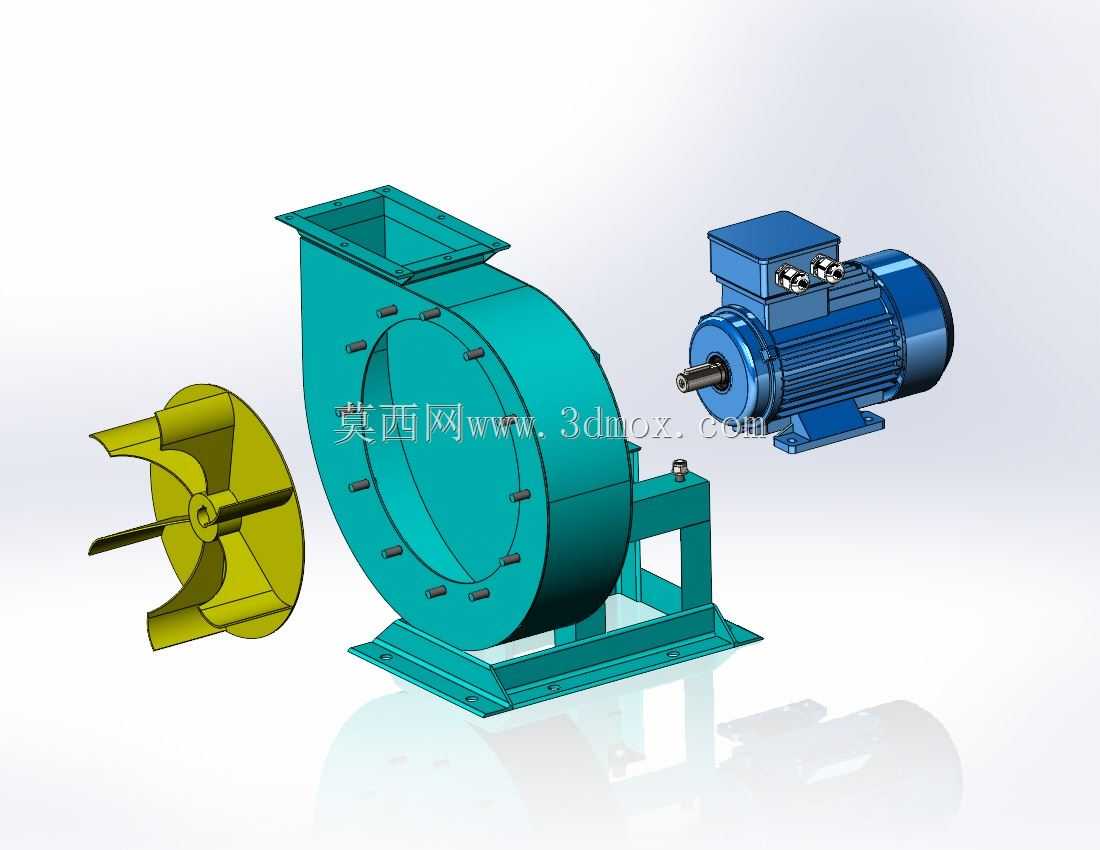

  该套三维结构完整还原了直联式离心除尘风机的整机形态,覆盖蜗壳壳体、离心叶轮、传动电机、共用底座、进出风接口五大核心组成,所有配合关系、装配间隙与外部轮廓均按实物比例搭建,可直接用于产线通风除尘系统的布局校核、设备选型演示与结构拆解教学。

  从现场使用场景来看,这类风机普遍布置在木工车间木屑抽吸、五金打磨工位粉尘收集、建材拌合工段扬尘治理、粮食加工轻杂物料输送这类管网末端,作为整个除尘系统的动力源,依靠叶轮高速旋转产生的负压,把含尘气流从吸尘罩、支管汇入主风道后压入后续布袋或者旋风分离装置;蜗壳出口采用方形法兰接口,可直接对接矩形排风管道,入口侧轴向进风的流道走向也和常规除尘管网的接管习惯匹配,安装时无需额外加装异形变向接头,减少现场管路改造成本。

  结构设计上采用电机与叶轮直联的紧凑布局,省去了皮带传动、联轴器传动所需的中间传动部件,一方面缩短了整机轴向长度,在狭小的设备机房或者车间边角布置时占用空间更小,另一方面也避免了皮带打滑、传动件定期张紧更换的维护工作量。蜗壳采用钢板卷焊成型的典型蜗形流道,流道截面从叶轮外缘向出风口方向逐步扩压,把叶轮甩出的高速气流的动压逐步转化为静压,降低风道内的流动阻力损失;蜗壳侧壁沿圆周均匀布置的紧固螺栓,可方便后期拆开侧板清理叶轮表面积攒的粉尘,或者更换磨损的叶轮部件。

  叶轮部分采用后向直板叶片搭配前后轮盘的焊接结构,叶片数量与安装角度针对含尘气流工况做了适配,气流通过叶片流道时不易发生粉尘卡堵,叶片边缘做了加厚处理,耐受含尘颗粒的长期冲刷,适合输送带有一定固相颗粒的气体;叶轮中部的轮毂直接和电机输出轴配合,轴端设置锁紧定位结构,运转时不会出现轴向窜动。

  配套的三相异步电机通过法兰面直接固定在蜗壳后侧的轴承座支撑板上,电机轴伸穿过蜗壳后侧板的位置设置密封结构,防止含尘气流从轴缝泄漏;整机下方的型钢焊接底座为一体式结构,蜗壳支撑脚与电机安装座全部焊接在同一根底架上,底架两端开设长条形安装孔,现场就位时可以通过地脚螺栓直接固定在混凝土基础或者钢架平台上,长孔结构允许小范围调整安装位置,抵消基础施工的尺寸误差。

  从安装边界维度梳理,整机的重心落在底座框架的中心区域,运行时的振动可通过底座均匀传递到基础,不需要额外配置复杂的减振支架;出风口方形法兰的螺栓孔间距、法兰端面尺寸均按通用通风管道标准预留,对接风管时可直接穿装螺栓加密封垫;进风口侧预留的轴向空间需要满足叶轮拆装的操作距离,后期维护拉出叶轮时不会被周边管线干涉。建模过程中所有壳体壁厚、叶片厚度、筋板布置均参考实际焊接风机的工艺习惯,蜗壳外侧的加强筋、底座的斜撑结构都做了完整还原,没有出现结构干涉或者装配错位的问题,工程人员可以直接在模型基础上派生不同功率、不同风量参数的变型产品,调整叶轮直径、蜗壳宽度或者电机规格即可快速完成同系列机型的结构迭代,也可以将模型导入厂区布局场景中,提前核对风机与周边管道、电控柜、检修通道的间距,避免现场安装时出现空间碰撞。
