带检修平台爬梯的脉冲喷吹工业除尘装置

　　这类脉冲喷吹工业除尘装置，核心应用场景集中在机械加工车间焊接工位、木材加工开料打磨工段、建材粉料输送转运节点这类持续产生悬浮粉尘的生产区域，主要作用是捕集作业过程中散逸的固体颗粒物，避免粉尘在车间内弥散影响作业环境，同时降低高浓度粉尘堆积带来的安全隐患，也能满足生产环节的有组织排放要求。

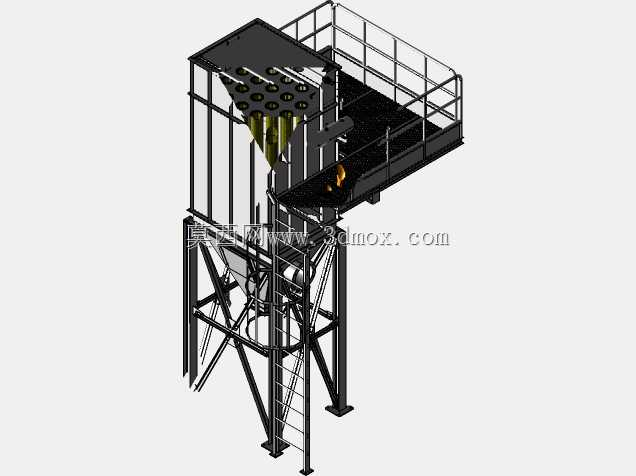

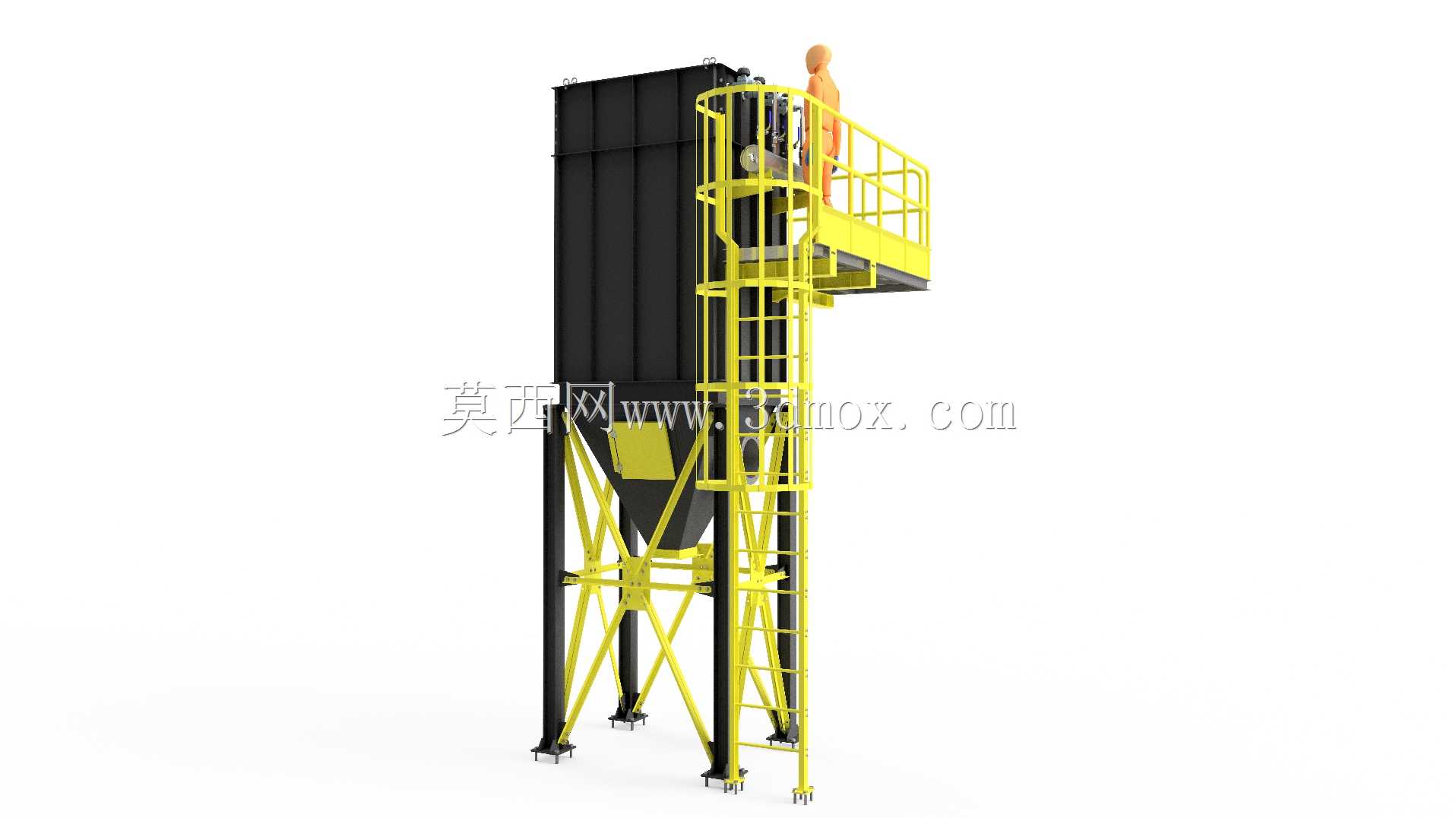

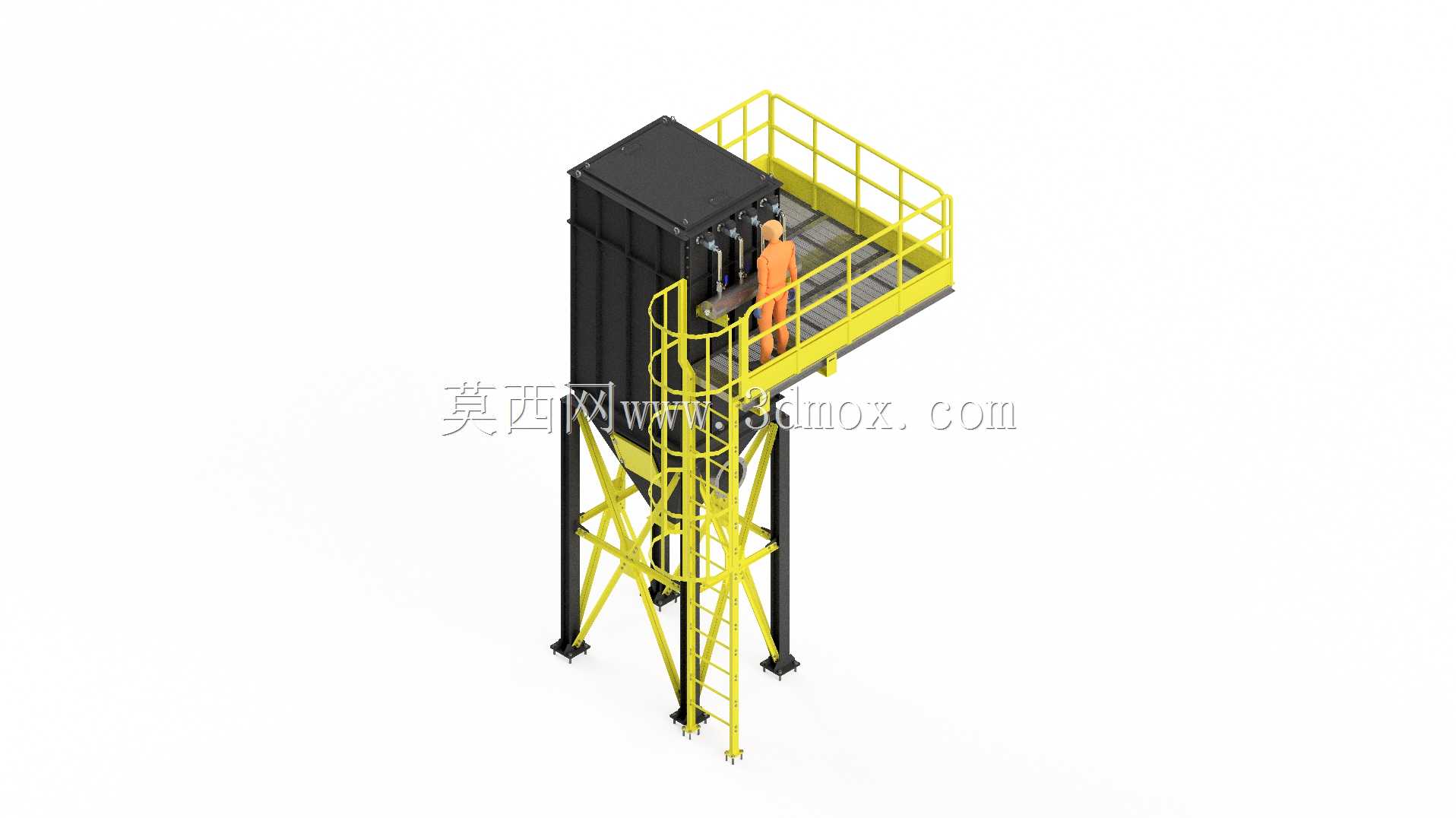

　　从功能特性来看，该设备采用上箱体、中箱体过滤段、下锥体灰斗的三段式结构，含尘气流从设备中下部进风口进入后，在中箱体内经褶皱滤袋完成气固分离，粉尘被阻留在滤袋外表面，洁净气流透过滤袋进入上箱体后从出风口排出；当滤袋表面粉尘附着到设定阻力阈值时，脉冲喷吹系统会瞬间释放高压气流，使滤袋产生高频振动抖落表面积灰，粉尘落入下部灰斗后经卸灰阀集中排出，整个清灰过程可在线连续运行，不需要停机中断除尘作业。设备侧面配置的直爬梯带护笼结构，顶部设置带安全护栏的检修平台，平台预留了足够的人员操作空间，可满足日常更换滤袋、检修喷吹组件、维护顶部阀门的作业需求，爬梯踏步采用防滑结构设计，护笼间距符合高空作业防护要求，避免检修人员坠落风险。

　　设计过程中优先考虑了现场安装的边界适配性，设备主体采用立式方形箱体结构，相比同处理风量的圆筒型除尘设备，方形结构更便于贴靠车间立柱或墙体安装，能减少对车间内部通行空间的占用；支撑腿采用型钢焊接的桁架式结构，四根主支撑腿底部预留了地脚螺栓安装孔，可直接通过膨胀螺栓固定在混凝土设备基础上，支撑腿的高度预留了灰斗下部卸灰阀的安装与操作空间，方便后续对接集灰桶或者螺旋输灰装置。结构设计时对板材利用率做了优化，箱体壁板、爬梯、平台构件的下料尺寸尽量匹配常规板材的幅面规格，减少边角料浪费，同时对设备的受力节点做了加强处理，比如爬梯与箱体的连接位置、平台支撑与主框架的焊接位置、灰斗与中箱体的连接法兰处都增设了加强筋，避免设备长期运行受脉冲喷吹振动影响出现焊缝开裂、结构变形的问题。

　　从安装边界来看，设备整体的竖向高度需要结合车间层高确认，顶部检修平台上方需要预留不小于1.2米的净空，方便检修人员站立操作；设备侧面爬梯的外侧需要预留至少0.8米的通行空间，保证人员上下爬梯时没有遮挡；进风口的法兰位置可根据现场风管走向调整开设方向，不需要额外改动主体结构就能适配不同的风管排布方案。滤袋采用褶皱式结构，相比同尺寸的普通圆滤袋，过滤面积提升近40%，在相同处理风量要求下，能有效缩小设备的整体外形尺寸，降低设备的占地面积，更适合车间内部安装空间有限的改造场景。设备的喷吹管布置在顶部上箱体内，每根喷吹管对应一组滤袋，喷吹孔的位置与滤袋中心严格对中，保证喷吹时高压气流能均匀覆盖每一条滤袋，避免出现局部清灰不彻底导致滤袋阻力不均、过滤效率下降的问题。灰斗部分采用锥形结构，侧壁倾斜角度大于粉尘的安息角，保证抖落的粉尘能顺利滑落到灰斗底部，不会在灰斗壁面出现积灰搭桥的情况，灰斗外部可根据现场使用需求加装振动器或者伴热装置，针对湿度较大或者粘性较高的粉尘，也能保证卸灰顺畅。
