埋弧自动焊接行走小车成套结构

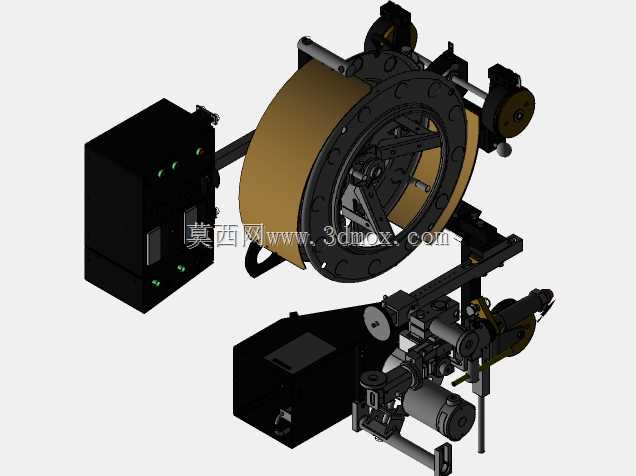

　　这套三维结构围绕埋弧焊接作业的现场需求展开，主体包含环形回转承载盘、大卷焊丝盘、双侧电控箱体、行走轮组、送丝压紧机构、焊枪位置调节组件以及多组铰接安装支座，还原了车间重型构件自动埋弧焊时整套执行端的装配关系。从实际产线使用来看，这类设备常布置在压力容器筒体纵缝环缝焊接工位、钢结构H型钢翼缘腹板拼接工位、造船钢板拼板工位以及重型机械底座长焊缝工位，工件就位后小车沿焊缝方向匀速行走，焊剂覆盖在电弧区域上方，焊丝连续送进，电弧埋在焊剂层下燃烧，避免弧光外溢和飞溅扩散，适合厚板深熔透的长距离连续焊缝作业。

　　建模时先以焊丝盘的回转中心为基准布置大直径卷盘支撑轴，卷盘两侧设置挡边和锁紧结构，保证满盘焊丝转动时不松脱、不偏摆；卷盘旁的走线导向臂将焊丝引出后送入下方送丝机，送丝轮采用主动轮加压紧轮的配对形式，压紧臂带铰接支点和调节旋钮，可根据焊丝直径调整压紧力，避免送丝打滑或焊丝被压伤。环形回转盘上分布多组径向安装槽和定位孔，既可以承载焊丝卷重量，也能作为角度调整基体，让送丝方向随焊缝姿态变化；盘体边缘的减重孔在保证刚性的前提下降低转动惯量，手动微调角度时不会过于笨重。

　　行走部分采用四轮支承布局，轮架与主机底板之间设置高度调节螺杆，现场可根据轨道顶面或者工件表面的平整度调整整车水平度，防止行走过程中焊枪高度漂移；轮缘做成带限位的台阶结构，卡在简易导轨上时能限制横向窜动，长焊缝行走不会跑偏。下方靠近焊缝的位置布置焊枪夹持滑块，滑块沿横向、纵向、竖向三个方向都有手动调节导轨，锁紧手柄到位后固定位置，对接焊缝找正时可以精细调整焊尖对中量，适配不同坡口角度和根部间隙。

　　两侧的电控箱体做成独立封闭柜结构，箱体表面布置指示灯、开关和接线插座，内部预留变频器、控制板、接触器的安装层板和走线槽，箱体与主机架之间用螺栓加减震垫连接，焊接现场粉尘大、焊剂洒落多，封闭柜能减少金属粉尘进入电气间隙引发的短路隐患。箱体外侧的快插接口方便连接外部焊接电源、行走驱动电机和送丝电机，工位转场时不用逐根拆线。

　　安装边界方面，整车长度方向覆盖焊丝盘到焊枪前端的完整跨度，宽度方向以两侧行走轮外缘为最大尺寸，高度方向最高点为焊丝盘顶端；现场布置时需要在焊缝两侧预留小车通行空间，轨道铺设宽度与轮距匹配，焊丝盘上方要留出换盘吊装的操作余量，电控箱侧面预留开门检修空间。送丝机与焊枪之间的导管弯曲半径不能过小，建模时保留了顺滑的走线弧度，避免焊丝在导管内产生硬弯折导致送丝阻力突变。各铰接点都配置了销轴和开口销定位，调节部位采用细牙螺纹，微调时位移分辨率高，锁紧后抗振动能力强，符合焊接车间连续作业的结构设计逻辑。
