JPT MOPA五十瓦脉冲光纤激光光源

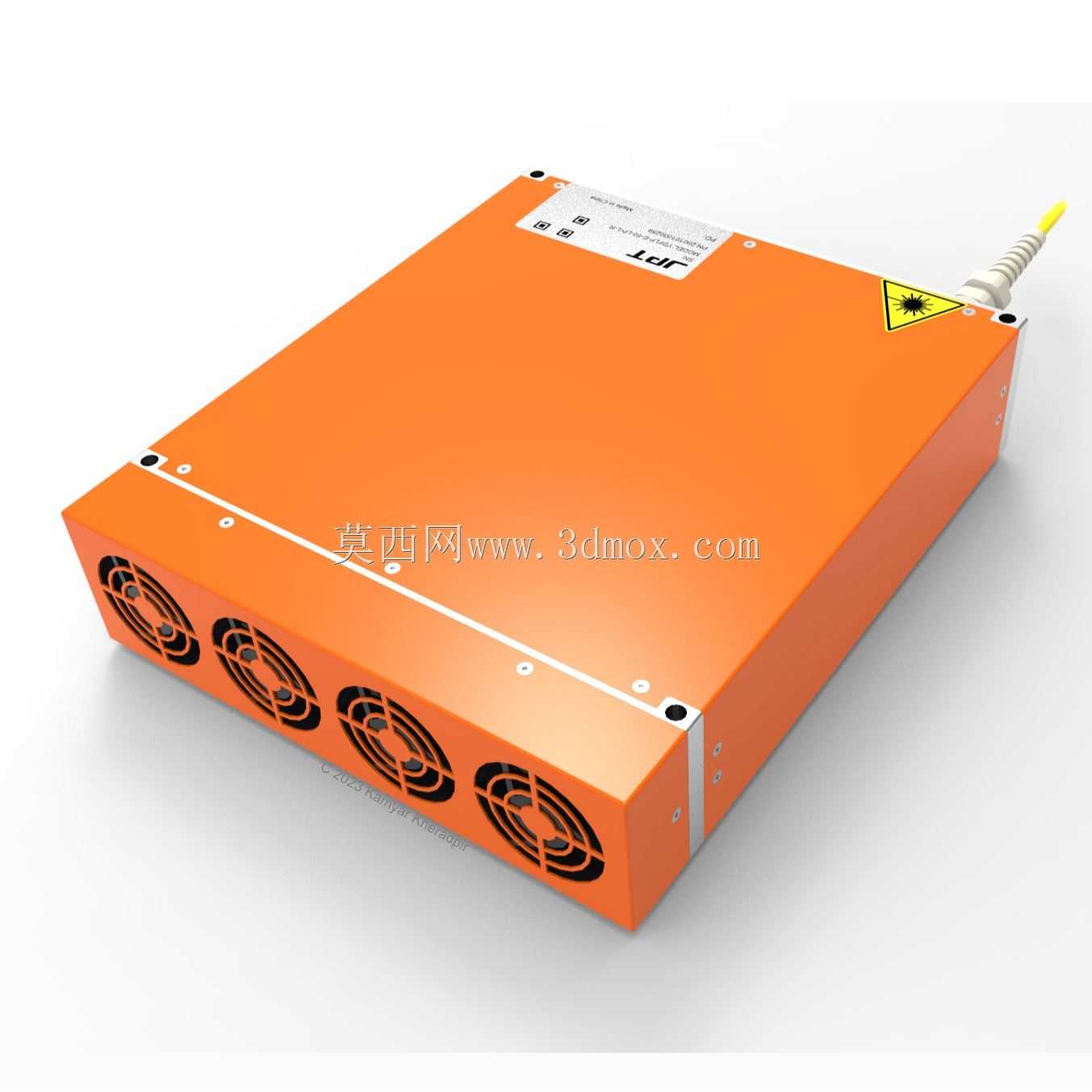

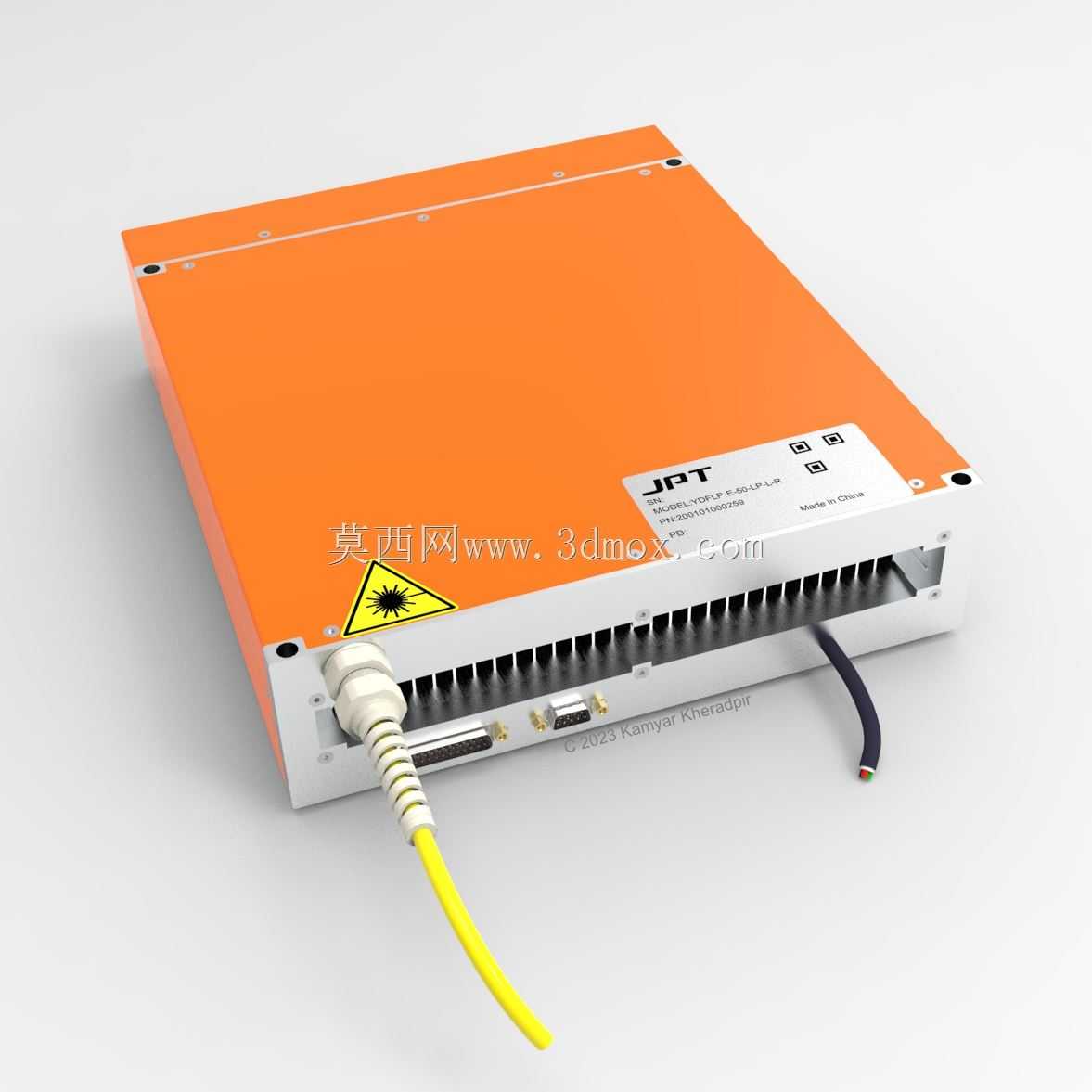

　　该三维作品呈现的是一台紧凑型MOPA脉冲光纤激光光源，主体采用扁平矩形金属箱体结构，上盖为醒目的橙色防护面板，底部与前面板为银白金属材质，整体布局围绕工业激光设备的散热、安装、光路输出和电气接口展开。设备前端布置有密集的通风格栅，用于内部泵浦源、驱动电路和光学模块工作时的对流散热；侧面引出黄色光纤输出线缆，并配有加固型接头和应力释放护套，可降低设备搬运、装机和长期运行过程中光纤弯折、拉扯带来的损伤风险。

　　从实际应用看，这类五十瓦级MOPA光纤激光光源常用于金属打标、塑料刻字、阳极氧化铝黑化、精密焊接、薄板切割以及自动化产线中的激光微加工工位。与普通调Q脉冲光纤激光器相比，MOPA方案的脉冲宽度和重复频率调节范围更宽，能够在不同材料上兼顾热影响控制与加工效率。例如在不锈钢上做深色标识时，可通过较窄脉冲获得清晰、低热损伤的标记；在铝、铜等高反材料上进行小幅能量焊接时，又可利用稳定的峰值功率和可控波形减少飞溅。建模时需要重点还原光纤输出头位置、前面板接口、散热齿槽、壳体固定孔以及警示标识区域，因为这些要素直接决定设备在整机柜、打标台或自动化工作站中的装配边界。

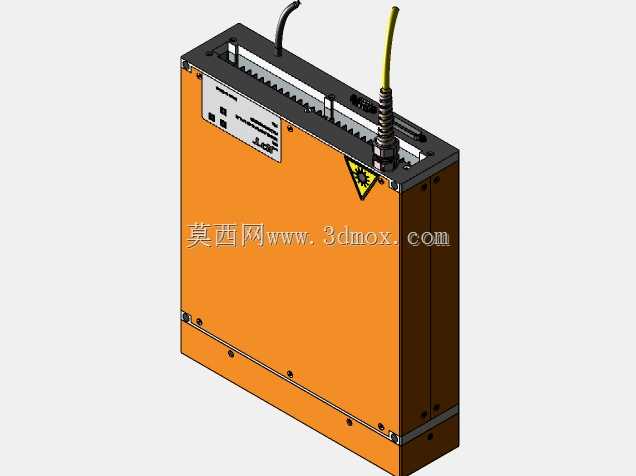

　　外形设计上，箱体采用薄金属板折弯与螺钉固定思路，上盖四角预留安装孔位，便于在水平台面或机架内固定。前端接口区包含控制与通讯连接端口，线缆走向应与光纤输出端保持合理间距，避免强电、信号线和光纤在狭小空间内交叉压迫。散热格栅并非单纯外观特征，其开孔方向、间距和内部风道会影响整机热管理；在三维布局中，若将光源封闭在无通风空间内，即使模型尺寸准确，也可能导致现场温升过高。因此，设备选型和结构设计时通常需要在进风侧、排风侧预留维护与气流通道，并保证光纤最小弯曲半径。

　　该模型对激光设备集成人员具有较强参考价值：一方面可以用于打标机、焊接机机柜内部的干涉检查，确认光源、振镜、场镜、电源和控制板之间的空间关系；另一方面也可用于培训新人理解光纤激光器的外部构成，包括激光输出光缆、电气接口、散热面、警示标签和安装基面。工程建模中不宜只关注橙色外壳的视觉效果，更应把接头高度、线缆自然弯曲、格栅深度、底脚支撑和螺钉孔位作为装配关键尺寸处理。

　　在生产线布置时，该类光源通常安装在设备机架中层或工作台下方，光纤经拖链或固定支架连接到激光头。安装面需要保持平整，避免箱体受力变形；光纤接头处应设置松弛段，不能让接头承受光缆重量。若设备用于多工位自动化加工，还需结合控制系统预留通讯线缆和急停联锁空间。整体而言，该作品以写实方式还原了MOPA光纤激光光源的外部结构与工程接口，适合用于激光加工设备方案验证、机柜布局、装配演示以及工业设计评审。
