S80型安全柱塞腔手动适配长杆件结构

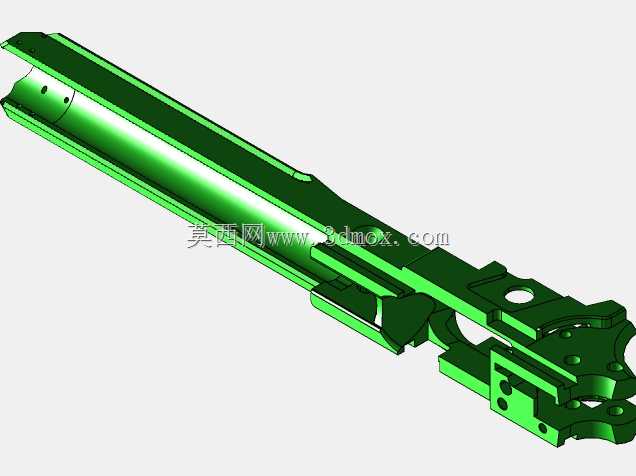

　　该长杆件结构主要面向80系列安全柱塞腔的手动适配场景，常见于需要人工介入完成柱塞行程限位、腔体内手动复位或者检修辅助操作的机械装置中。在生产线旁的维护工位、小型专用工装以及老旧设备改造项目里，这类杆件往往承担着把外部手动操作力传递到柱塞腔内部动作端的作用，操作人员无需拆解腔体外壳，即可通过杆件端部的配合结构完成手动推拉、定位或者解锁动作，大幅降低停机检修时的拆装工作量。从整体构型来看，零件采用细长杆身加端部功能集成的布局，杆身主体为带侧向加强棱的长条形截面，沿长度方向延伸的凸起棱边既提升了杆件抗弯刚度，也在装配时起到导向作用，避免长杆在柱塞腔狭长空间内发生扭转偏摆。杆身上预留的小孔可用于穿装定位销或者固定限位卡簧，

　　保证杆件装入腔体后轴向位置稳定，不会在往复动作过程中出现窜动。端部区域集中布置了多组安装孔、卡槽与异形配合面，不同孔径的通孔分别对应紧固件穿装、联动销连接以及避让相邻运动件的需求，末端的分叉式轮廓能够和柱塞腔内部的联动构件形成卡合配合，把手动操作的直线位移准确传递到柱塞组件上。建模过程中优先保证杆身全长的直线度基准，所有孔位均以杆身中心轴线为定位基准展开标注，端部异形轮廓的配合面公差需要和腔体内对应联动件匹配，避免手动操作时出现卡滞或者空行程。设计时需要重点核对杆件装入柱塞腔后的运动边界：杆身总长度要覆盖手动操作外端到内部柱塞联动位的完整行程，加强棱的外轮廓尺寸不能和腔体内壁发生干涉，端部各凸台、

　　凹槽的位置要留出相邻零件运动时的安全间隙，尤其是分叉结构周边，要保证杆件在全行程推拉过程中不会和腔体内部的复位弹簧、密封座等构件发生碰撞。在实际选型适配时，可先依据80系列柱塞腔的内部安装槽宽度确定杆身主体截面尺寸，再根据手动操作端的外露长度调整杆身总长，端部孔位则按照现有柱塞联动件的连接点位逐一对应，若现场安装空间存在局部限制，可在不削弱杆身抗弯截面的前提下对非配合区域的外缘做小幅修形，确保手动操作时力传递顺畅、部件动作到位。
