太阳系行星运行演示教具结构设计

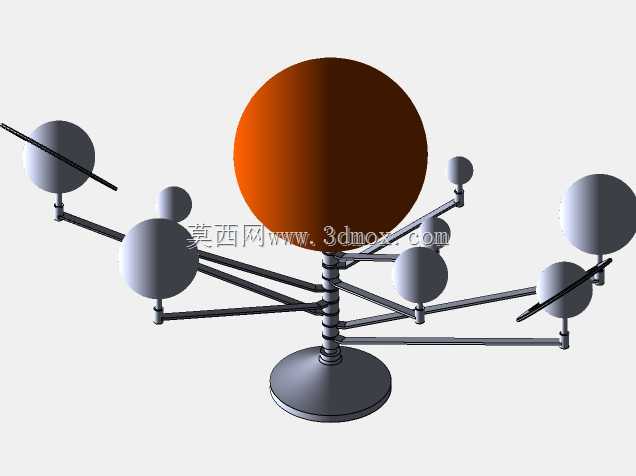

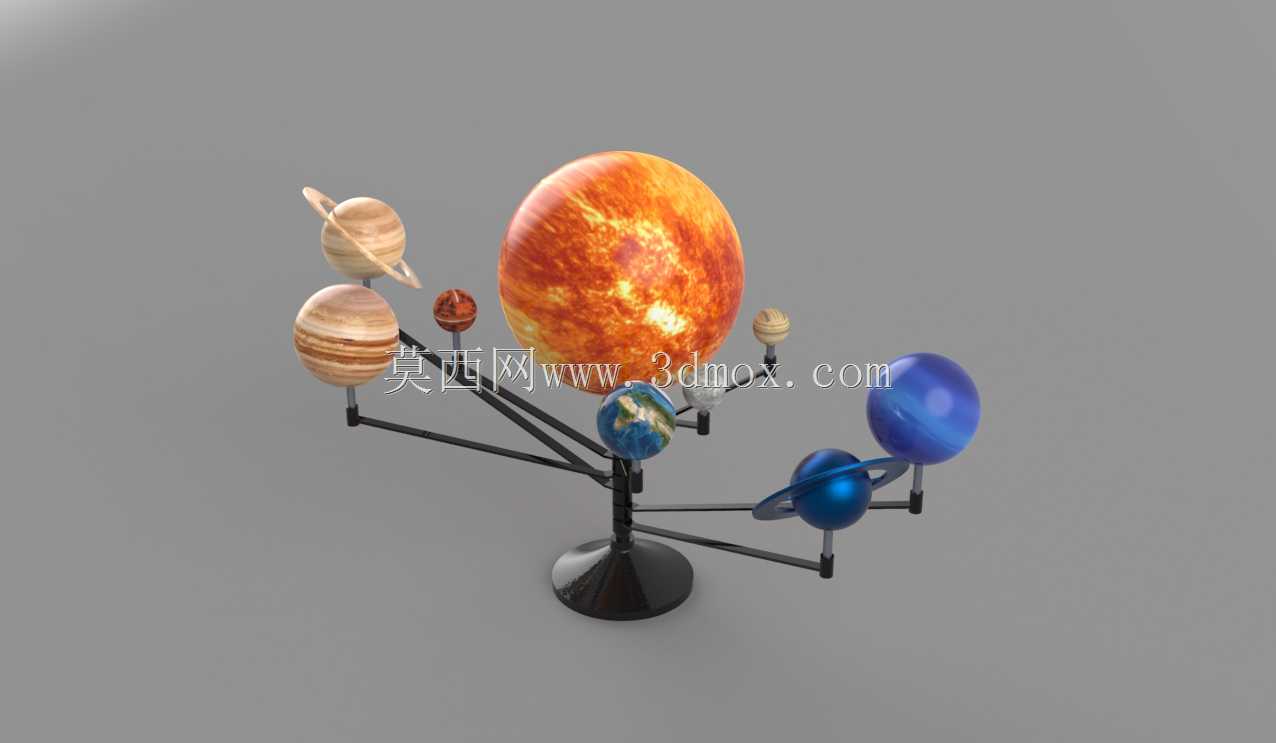

　　这套太阳系行星演示装置属于科普教学类机械结构，整体采用中心悬臂式布局，核心以配重底座承载竖直主转轴，多根长度差异化的水平支臂从主轴不同高度向外延伸，每根支臂末端对应搭载一颗行星仿真球体，中心位置放置模拟太阳的发光球体，完整复刻太阳系八大行星的相对排布与轨道层级关系。从实际应用场景来看，这类装置主要投放于中小学天文科普课堂、科技馆互动展区、青少年科创实践工位，既可以作为静态陈列摆件直观展示行星体积差、轨道间距差，也可通过转轴联动结构实现各支臂差速转动，模拟行星公转的运行规律，解决平面天文挂图无法呈现三维空间轨道层级的痛点，帮助学习者快速理解太阳系天体的空间位置关系。设计过程中首先要敲定各支臂的长度配比，

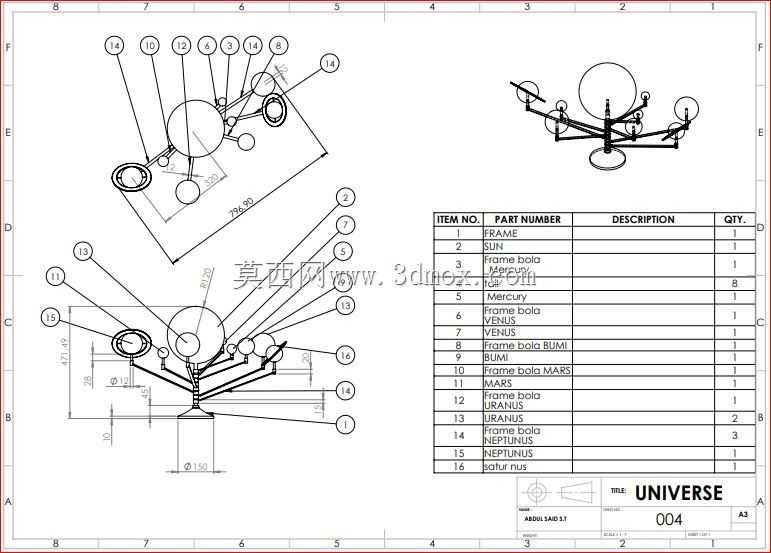

　　实际天文数据里行星轨道半径差距极大，完全按真实比例缩放会导致内侧行星支臂过短、外侧支臂过长，整体结构重心外偏容易倾覆，因此建模时采用折中比例：内侧水星、金星支臂控制在80至150毫米区间，地球、火星支臂延伸至180至260毫米，外侧木星、土星等气态巨行星支臂最长控制在420毫米以内，既保留轨道远近的视觉区分度，又将整体旋转半径约束在450毫米边界内，适配常规课桌、展台的摆放尺寸。底座采用圆盘式配重结构，直径设定为160毫米，内部可预留铸铁配重块安装腔，整体装置总高度控制在380毫米左右，底部接触面铺设防滑橡胶垫，避免支臂转动时整体滑移。支臂与主轴的连接采用分层轴套结构，每一层轴套可独立配置阻尼或者传动齿轮，若做动态演示版本，

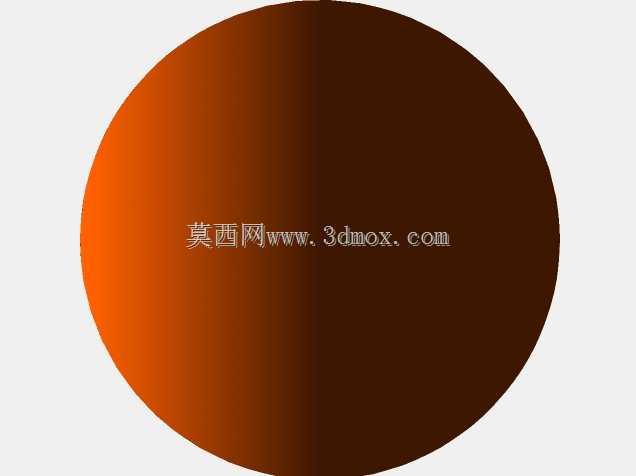

　　可在底座内部容纳小型减速电机与齿轮组，通过不同齿数的齿轮匹配各行星的公转周期比，不需要复杂电控就能实现近似的差速旋转效果；静态版本则可将轴套与主轴做过盈配合，调整好支臂角度后直接锁死，降低装配难度。行星球体的安装结构采用支臂末端球托卡扣设计，球体底部预留定位沉孔，直接卡入球托即可固定，不同行星的外观纹理可通过表面贴图或者分色喷涂实现，土星的环状结构单独做薄环件，通过三根细辐条固定在球体赤道位置，避免环体与支臂发生运动干涉。设计时需要重点校核运动包络空间，每根支臂转动时，相邻行星球体之间要预留至少15毫米的安全间隙，尤其是外侧带环的土星，环体的旋转半径要单独核算，防止公转过程中与内侧火星、外侧天王星的支臂发生碰撞。

　　主轴的竖直度公差要控制在0.2毫米以内，避免长期转动后支臂出现上下晃抖，各支臂采用薄壁空心圆管制作，在保证结构刚性的前提下降低自身重量，减少主轴根部的弯曲载荷。整套结构所有零部件均采用常规机械加工工艺即可实现，底座、主轴、支臂、球托都可通过车削、钻孔、折弯工序完成，不需要特殊开模，非常适合科创教学场景下的小批量制作，同时三维建模过程中可直接完成运动干涉检查，提前规避支臂转动时的碰撞问题，装配完成后既可以作为天文科普教具，也可作为桌面创意机械摆件，兼顾教学实用性与结构展示效果。
