铝合金控制台捕鱼作业快艇结构设计

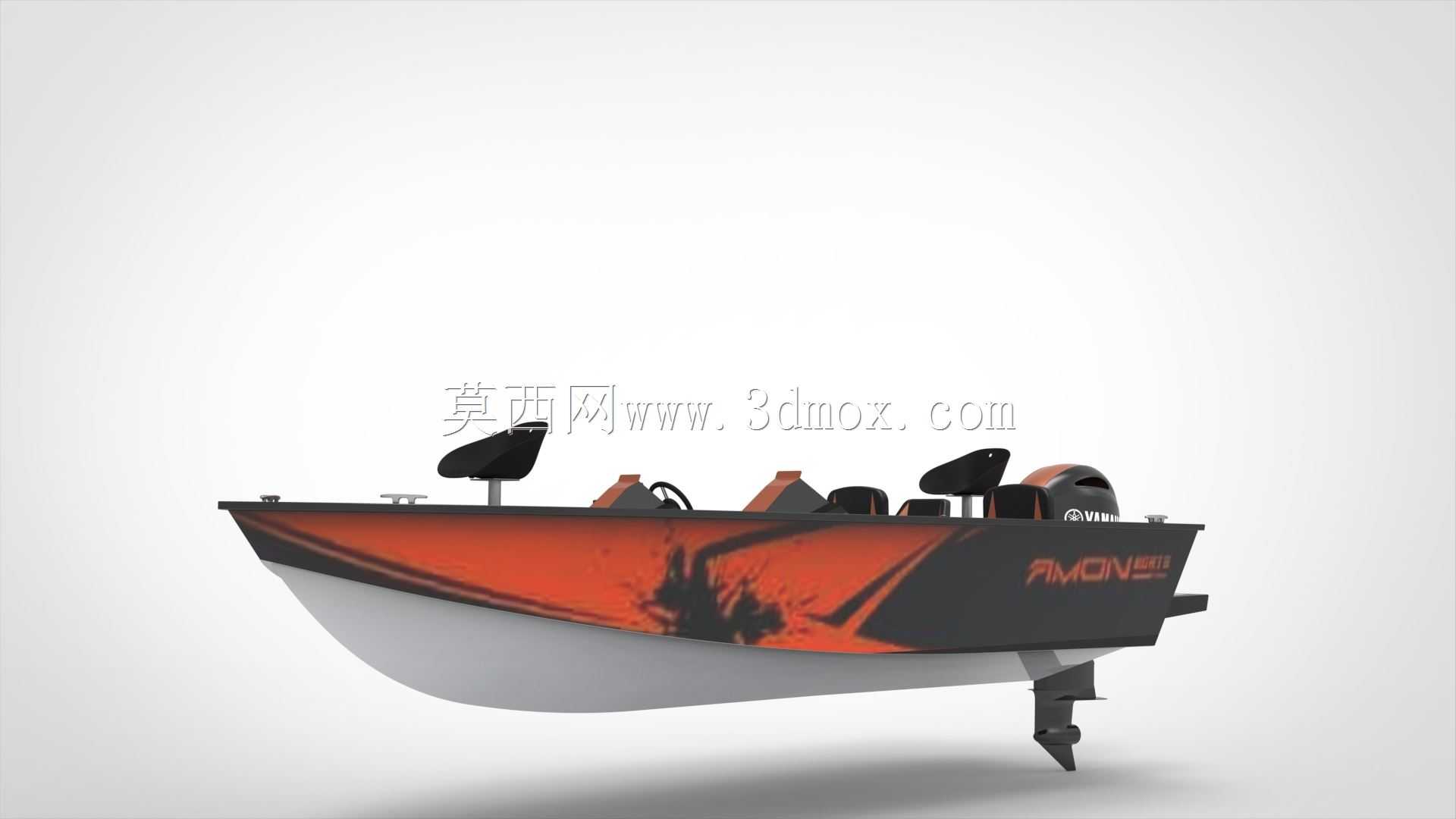

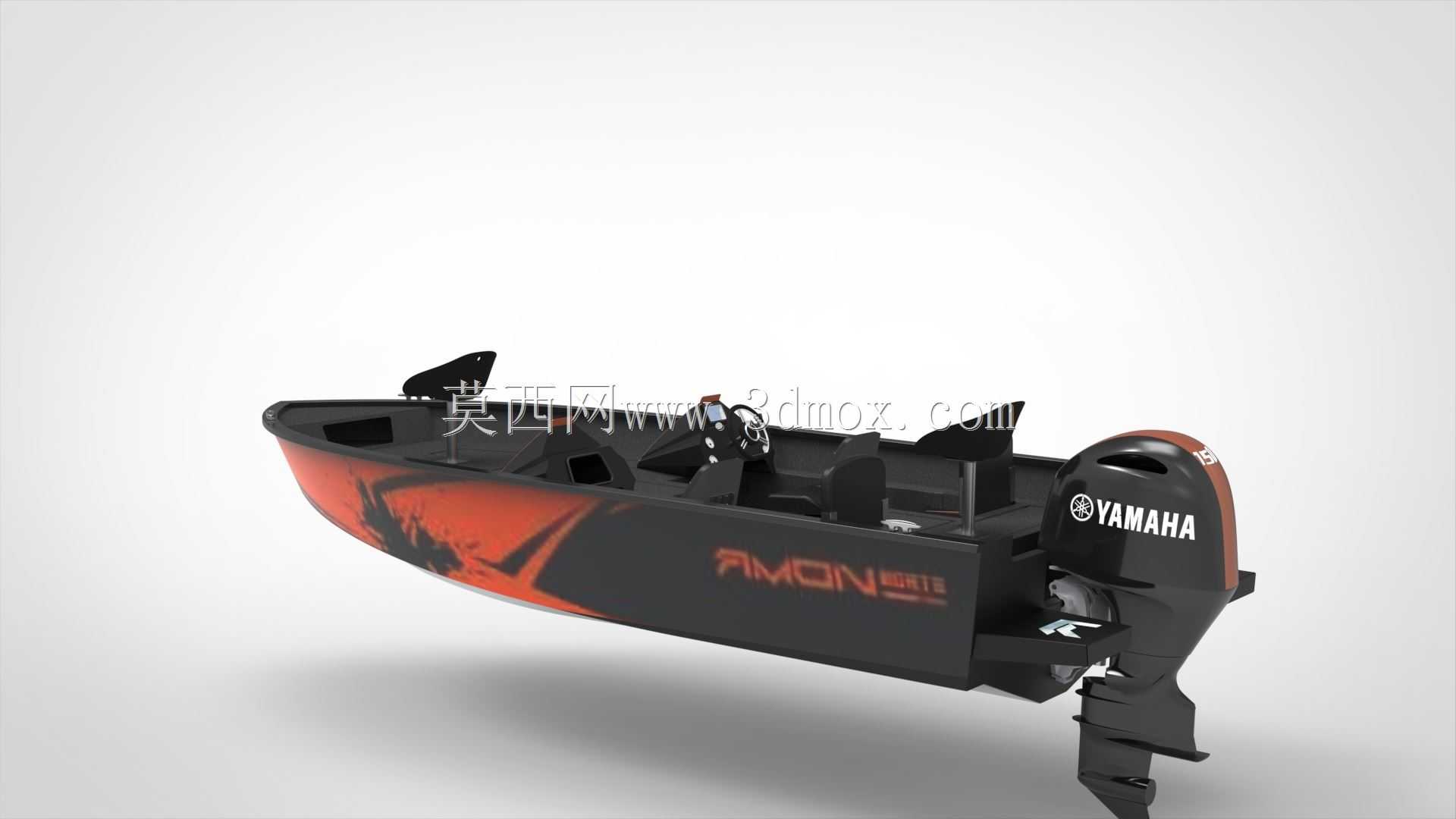

　　该三维结构围绕近岸浅水捕捞、湖区巡检、休闲垂钓和短程接驳等实际工况展开，船体采用铝合金焊接艇型思路，整体线型兼顾低阻滑行、靠岸抗擦碰和甲板作业空间利用率。建模时先从船底纵剖线、折角线和舷侧外板关系入手，艏部设置明显上扬外飘，用于削弱迎浪时的上浪冲击；舯部船底保持较宽的平直滑行面，使艇在中高速状态下能够快速抬升艉部、降低浸湿面积；艉部则预留外挂动力的安装平面、夹紧边界和避让空间，能够匹配常见立式舷外机的安装高度与转向摆动范围。

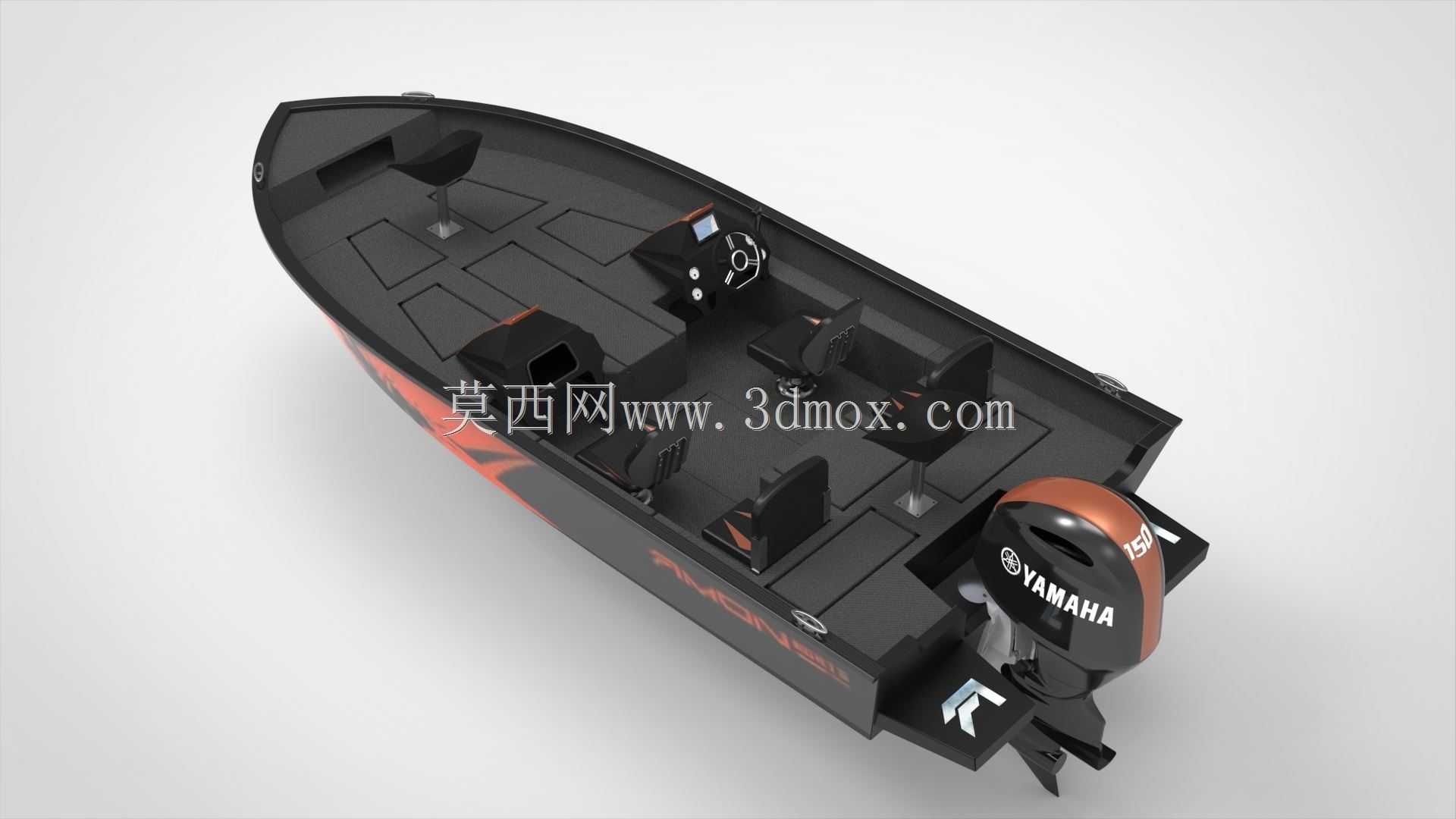

　　从使用场景看，这类小型铝艇常出现在内河、湖泊、水库、沿海遮蔽水域等环境。捕捞作业时，甲板需要预留放网、收线、置放渔获箱和短暂站立操作的位置；休闲使用时，座椅、通道和操控区又要保证乘员上下、转向观察和靠泊移动的便利性。模型中甲板采用分块铺装表达，板面边界与船体内侧纵桁、横向隔板位置对应，既体现铝合金艇常见的防滑甲板分区，也隐含下部骨架对薄板的支撑关系。设计中不能只看外观曲面，甲板开口、座椅固定点、操控台根部和艉板受力区都需要局部加强，否则在发动机振动、人员集中载荷或靠岸撞击下容易出现薄板颤动和焊缝疲劳。

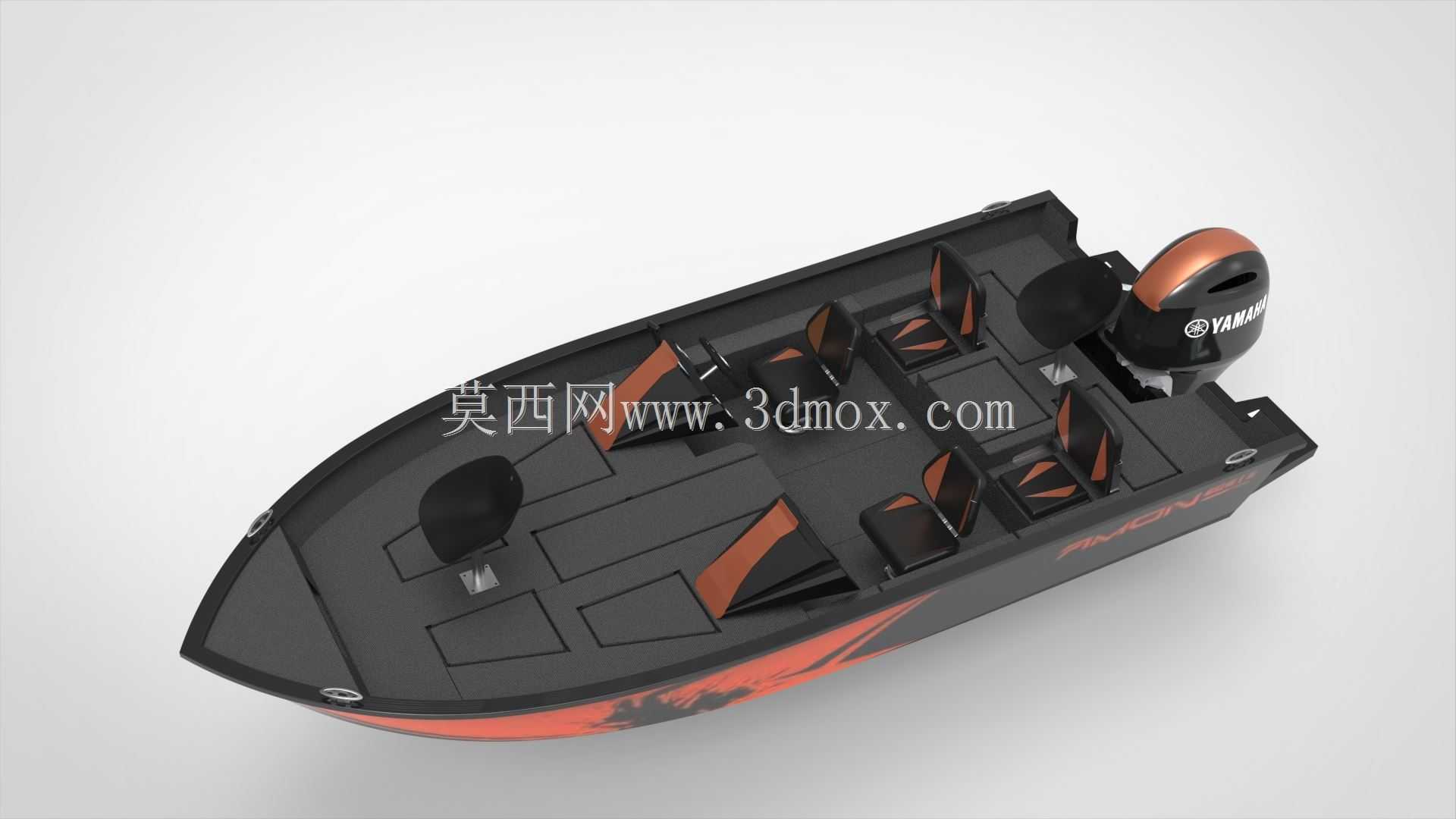

　　座椅布置是该艇结构的重要内容。模型内设置多组独立座椅，座面与靠背采用深色主体配橙色饰条，座椅底部保留支撑脚和固定界面。座椅并非随意摆放：前排操控相关座位需要保证视线越过控制台并能接近油门、转向区域；中部座位沿艇中心线两侧分布，留出纵向通行通道；艉部座位靠近外挂机区域，背后需要与发动机罩、转向行程和排气空间保持安全距离。工程校核时，应把乘员重量按最不利集中工况考虑，重点检查座椅脚座与甲板连接点、座椅间距、膝部空间以及紧急情况下从座位到船舷的撤离路径。

　　操控区位于船体前部偏中位置，控制台外形简洁，前方设置风挡或仪表安装面，下部可容纳舵机、线缆、电瓶或小型储物空间。控制台的位置直接影响整艇重心：过于靠前会加重迎浪埋首风险，过于靠后则会削弱转向时的方向稳定性。当前布局把操控台放在前甲板之后、中部座位之前，使驾驶员、油箱、电瓶和发动机重量形成相对均衡的纵向分布。船体两侧舷墙连续升高，形成防浪和防跌落边界；船舷边缘可根据实艇工艺加装护舷条、系泊件、锚链座或钓鱼附件，这些附件的安装孔位应落在舷侧厚板或内部衬板上，避免直接固定在薄外板上。

　　外形尺度方面，该类艇属于小型作业快艇范畴，艇长通常服务于浅水区域灵活转向，艇宽则围绕甲板站立、座椅并排和横向稳定性确定。三维建模中需要关注几个安装边界：艉板高度要与舷外机夹紧托架、传动轴入水深度和防涡空余量匹配；船底艉部转角不能与发动机下罩发生干涉；转向极限状态下，发动机手柄、拉索和船体艉板之间要保留摆动间隙；座椅靠背与船舷、控制台之间要保留人体活动余量；甲板分块边缘还要考虑铝板折弯、焊接变形和后期维护拆装。若进入生产设计，可在模型基础上继续补充纵骨、肋骨、隔舱板、浮力舱、排水口、系缆桩和燃油箱固定架，使外观模型转化为可下料、可焊接、可装配的详细结构。

　　船体外观采用黑橙配色，橙色图形沿舷侧外板延伸，视觉识别性较强，但工程重点仍在曲面可制造性。铝合金外板宜通过数控切割、折弯和拼焊成型，折角线处半径不宜过小，以免折弯开裂或应力集中；船底与舷侧交接区域承受波浪拍击和搁浅摩擦，板厚和内部骨架间距应适当提高。艏柱、艉板、机座区域和甲板承重点属于高载荷部位，需要采用衬板、角材或封闭舱格加强。整体模型把船体、座椅、控制台、甲板分区和外挂机协同表达，适合用于小型铝制作业艇方案评审、布置校核、外观展示以及后续详细生产设计的参考。
