激光切割拼装气垫船结构设计

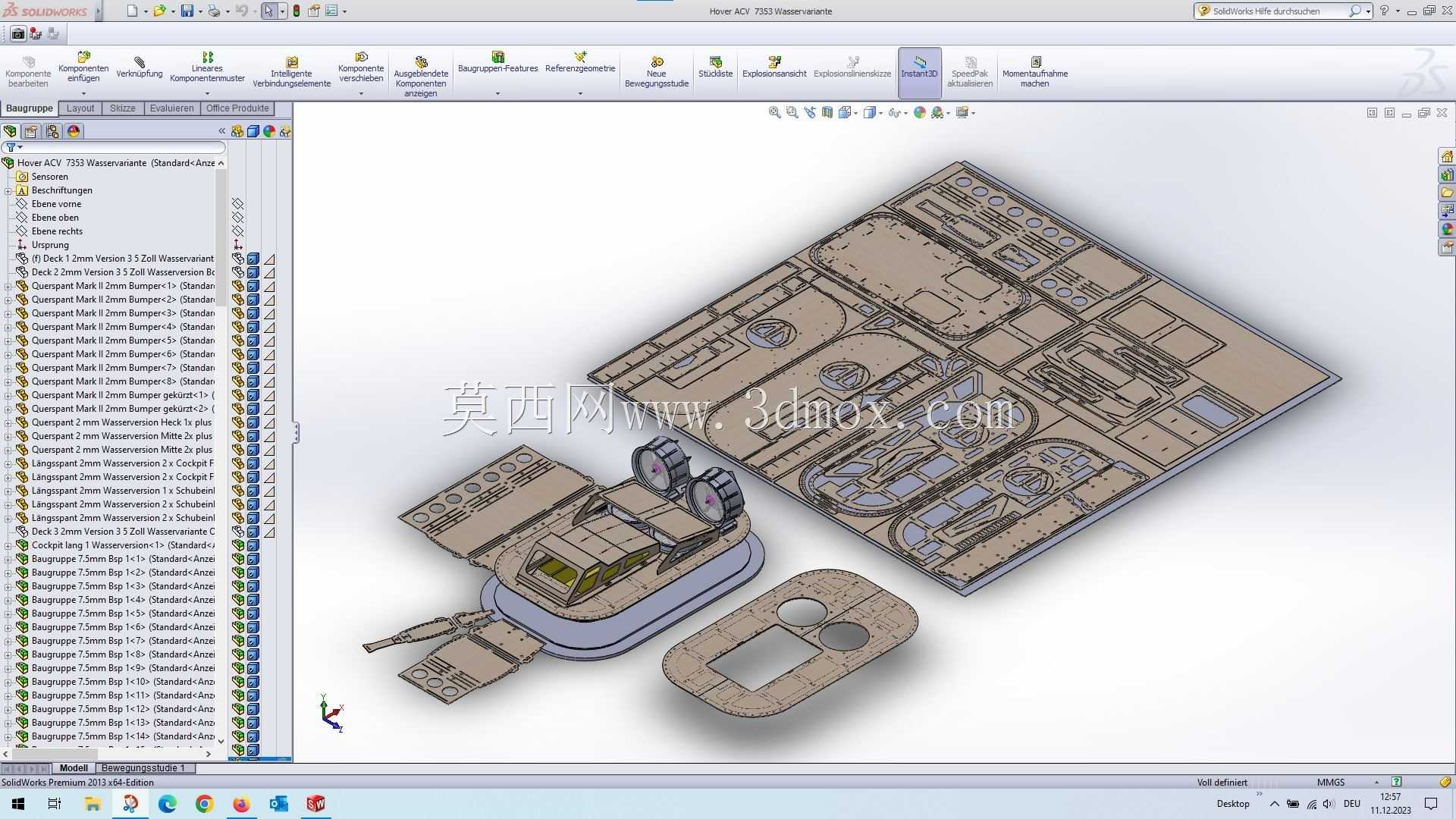

　　这套气垫船结构以平板切割拼装为核心思路展开，整体由船体底板、上层甲板、座舱构件、围裙安装边界、动力安装座、转向风道构件和若干功能舱室组成。模型在三维环境中把原本需要曲面加工或手工塑形的船体，拆成可由薄板加工的平面零件，适合小比例原型验证、教学演示、创客制作以及轻型两栖运载平台的前期方案推演。

　　从实际用途看，气垫船的价值在于脱离常规轮式或螺旋桨推进对硬质路面的依赖。它可以在平整地面、浅滩、草地、冰面和水面之间过渡，依靠底部形成的压力气垫把船体抬离承载面，降低接触阻力。该结构方案重点不是追求复杂外观，而是把气垫形成、甲板布置、动力安装和操纵响应这些关键环节落实到可加工零件上。底板上预留了较大的开口和分区，既服务于气流组织，也便于安装升力风扇、转向风道、电池、电控板以及遥控接收装置。

　　结构设计上，船体采用薄板叠加和隔板定位的方式建立刚度。底板轮廓承担围裙固定和密封边界，上层甲板通过纵横隔板与底板连接，形成多个封闭或半封闭舱格。这样的布置有两个工程意义：一是薄板本身抗弯能力有限，通过密集隔板可以把大面积甲板分成较小跨度区域，减少受压后的翘曲；二是舱格分区能够在局部渗漏或围裙失效时保留一定浮力，避免整体姿态迅速失稳。甲板上的圆形、椭圆形和矩形开孔并非单纯减重，它们对应风扇、检修口、线路通道、座舱空间和设备安装位，开孔边缘的凸台、折边和插接槽用于提高装配定位精度。

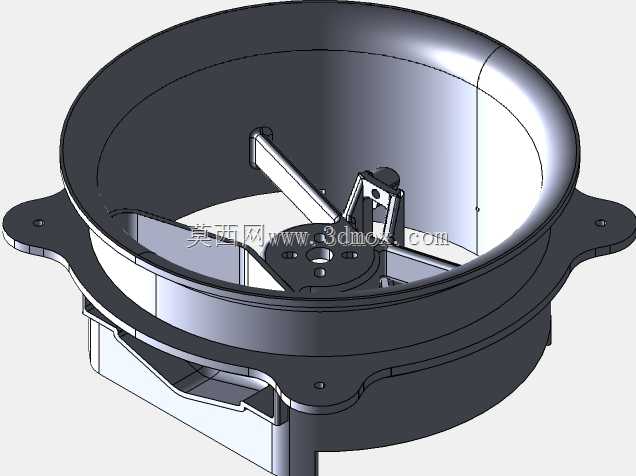

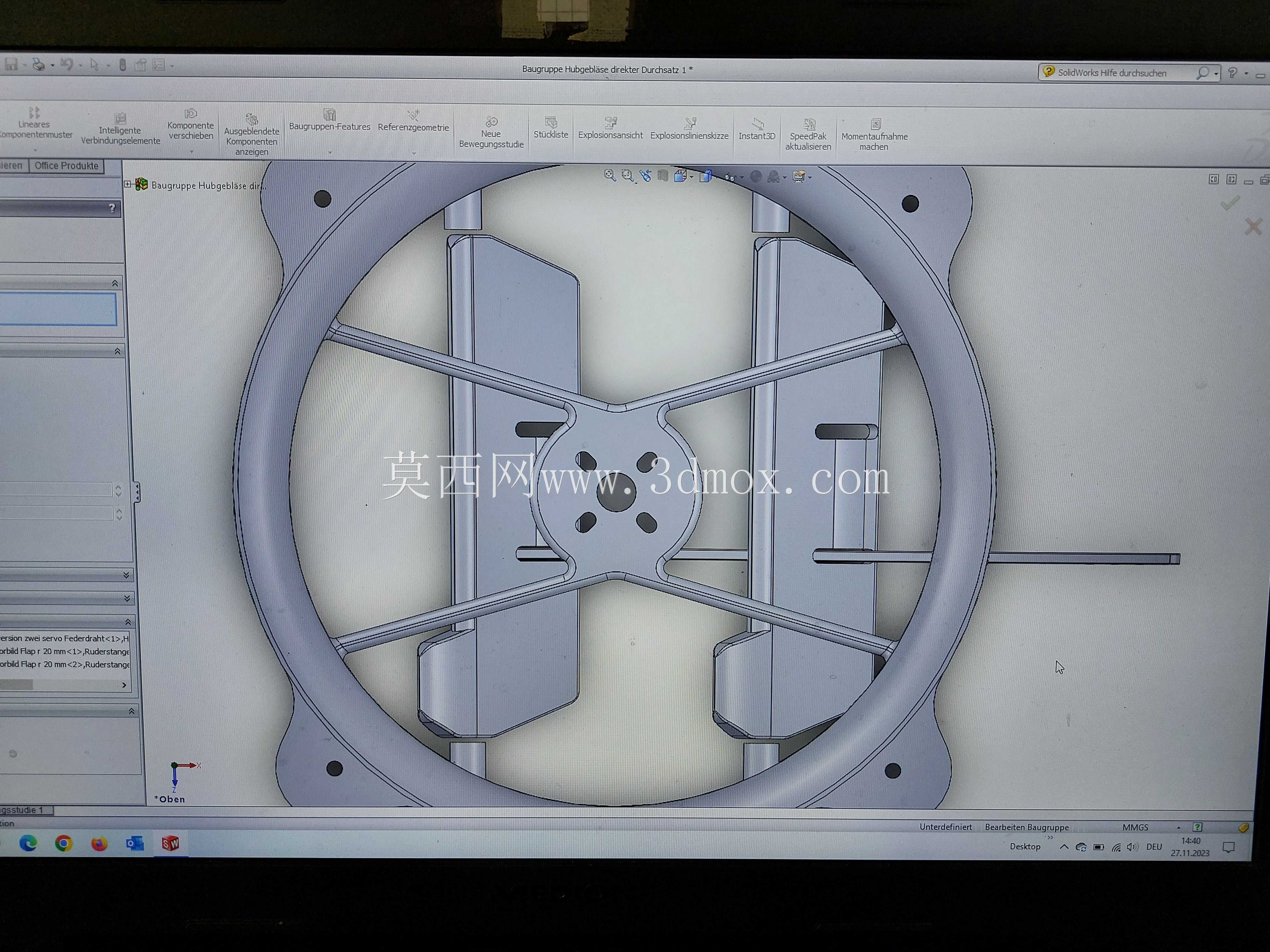

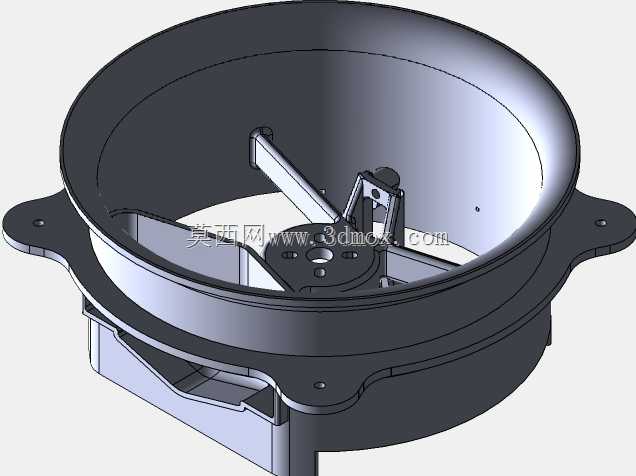

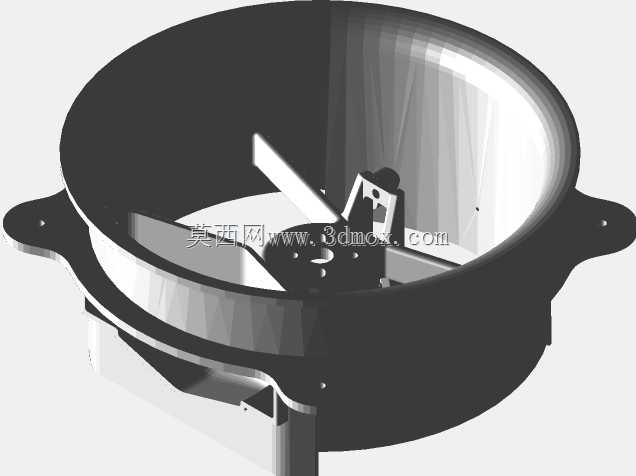

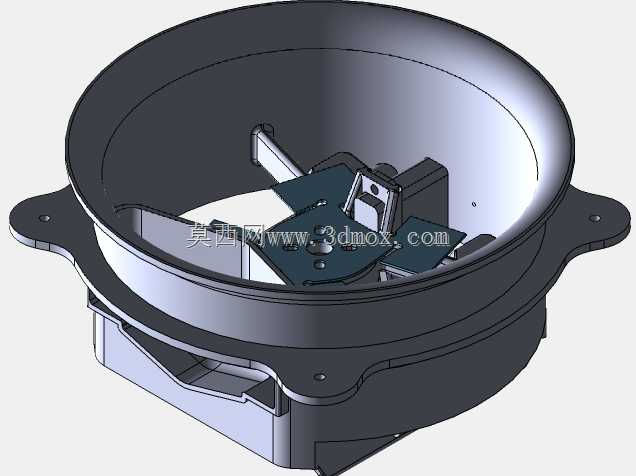

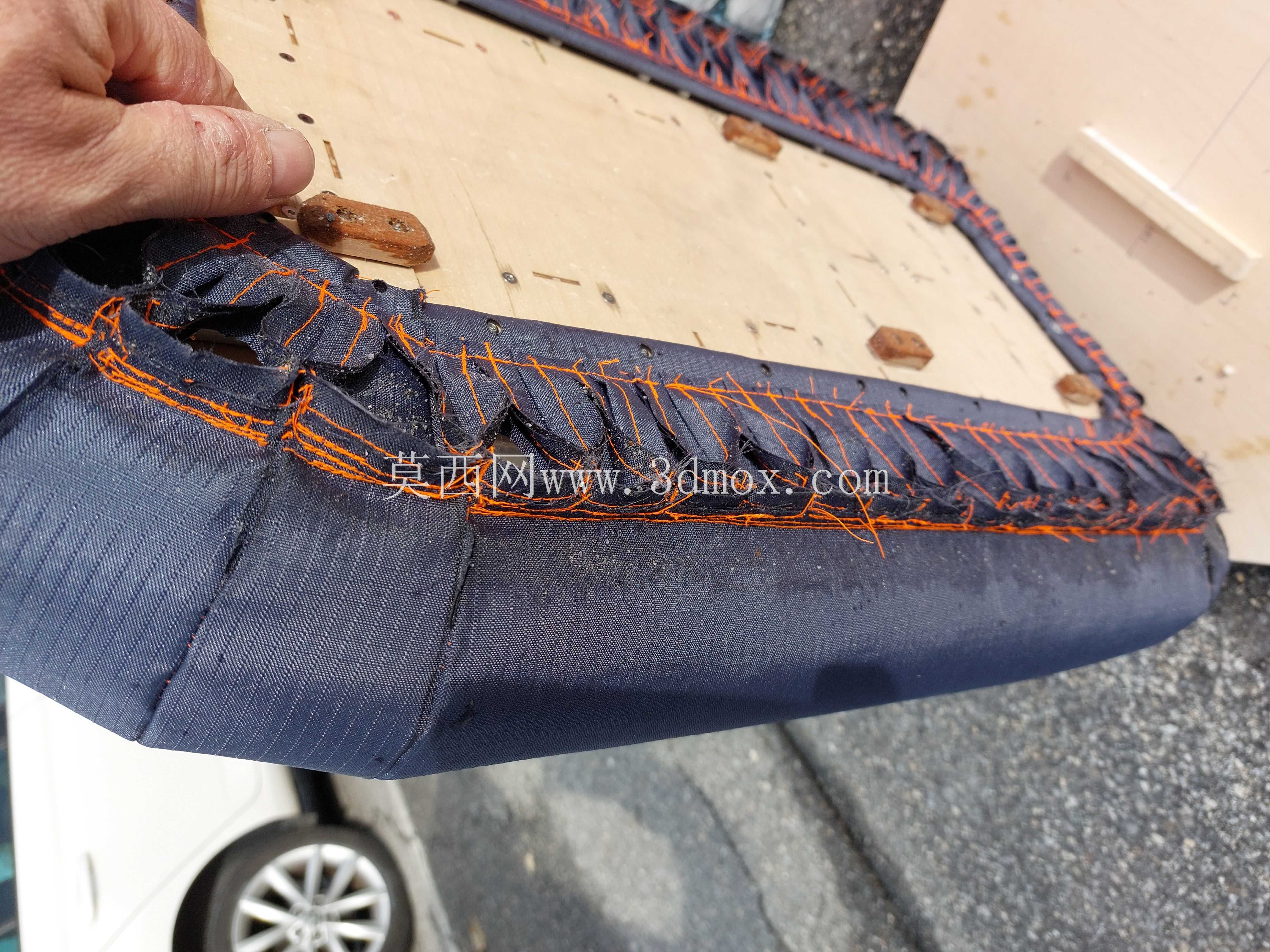

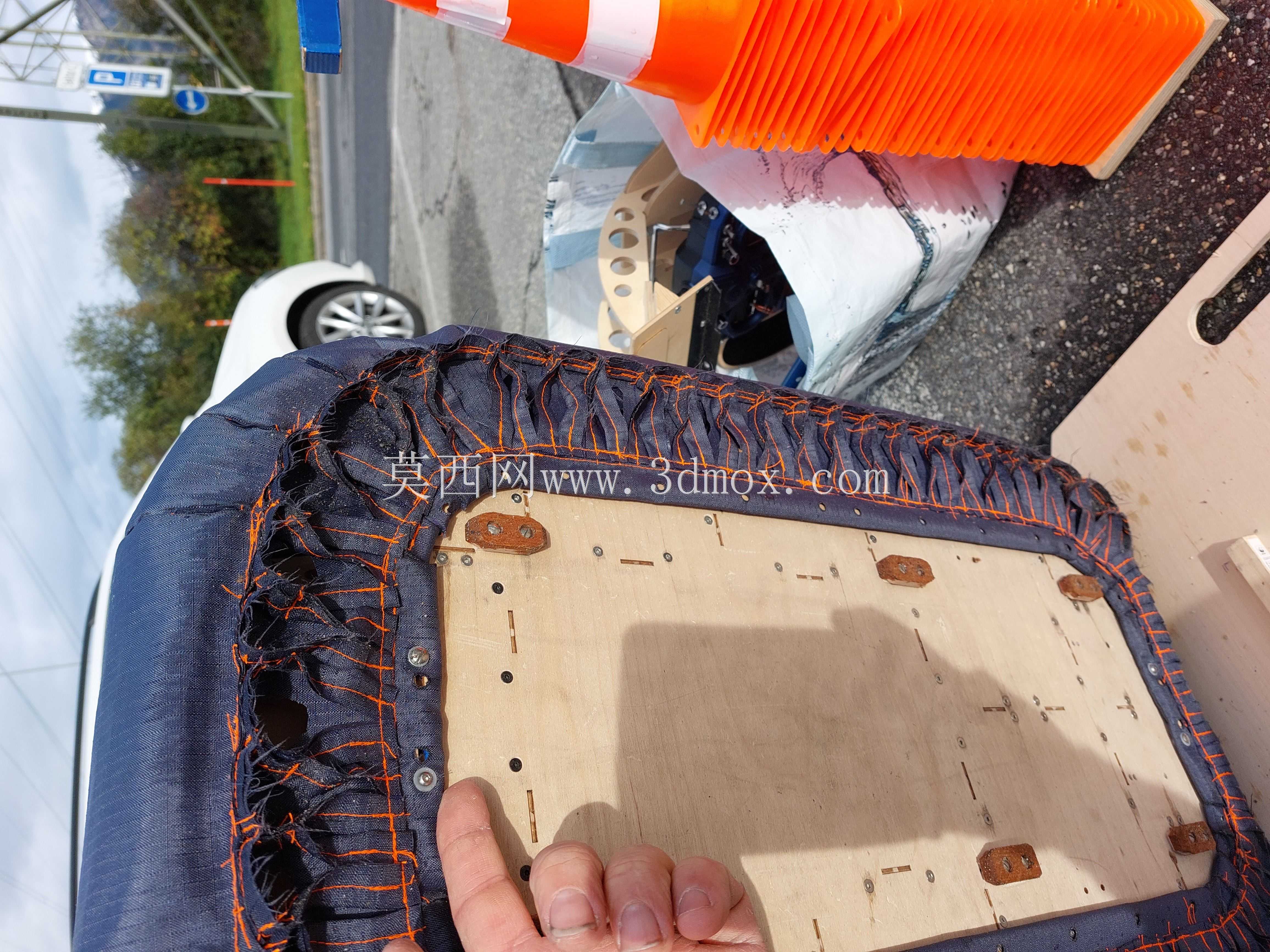

　　气垫船的升力系统与推进系统需要在有限甲板面积内协调。模型中可以看到独立的风扇安装区域和船体后部的动力布置空间，升力气流向下进入围裙围成的压力腔，多余空气从围裙下缘均匀泄出，形成薄气膜。推进和转向则通过风道方向、风扇姿态或尾部气流导向实现。设计时需要关注升力流量与围裙密封之间的平衡：流量不足，船体不能稳定抬升；流量过大，气垫压力波动明显，侧向受风时容易产生滑移和偏航。因此底板开口不能随意扩大，围裙边界也应保持连续，尽量减少急转弯时单侧漏气造成的姿态倾斜。

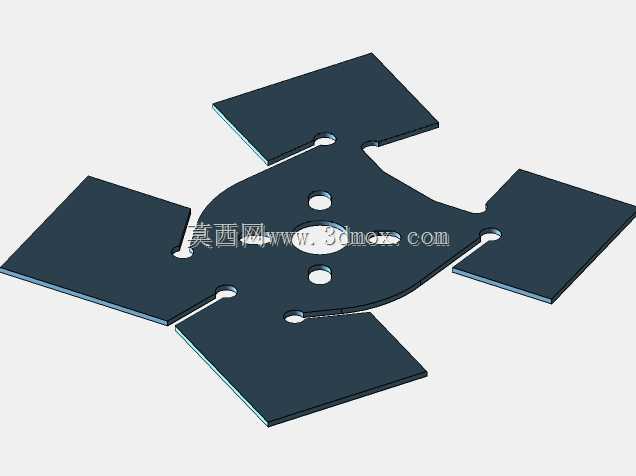

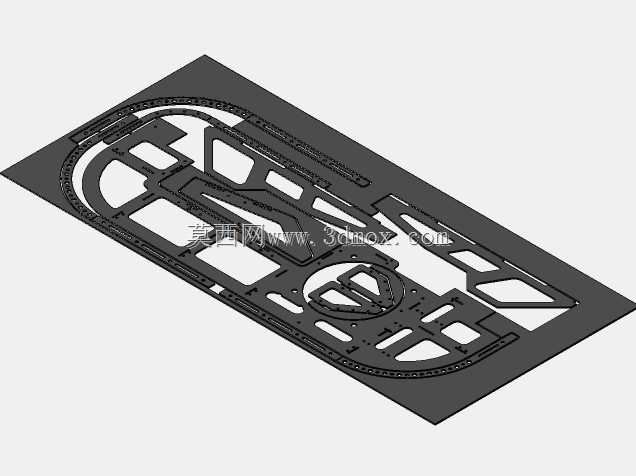

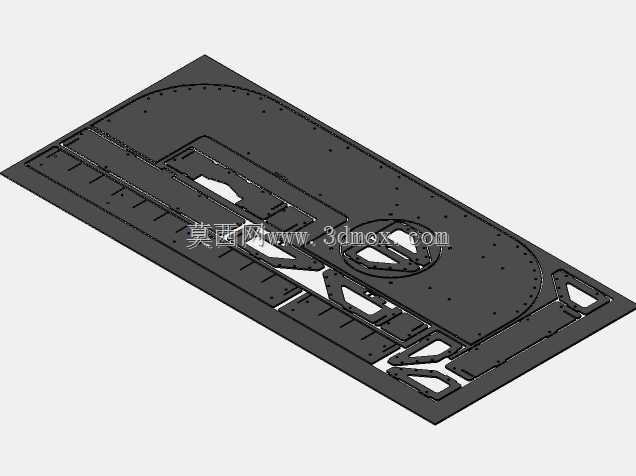

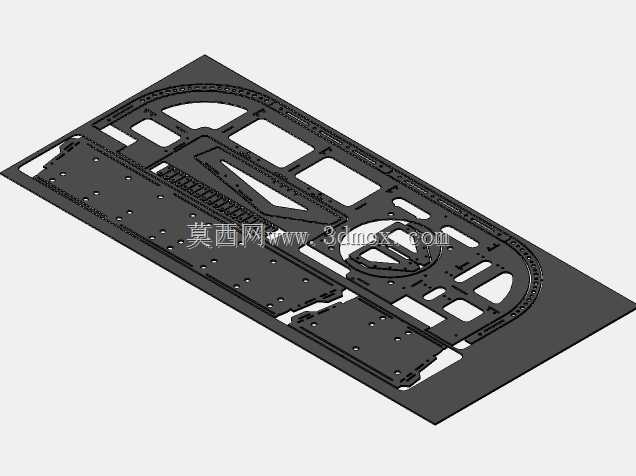

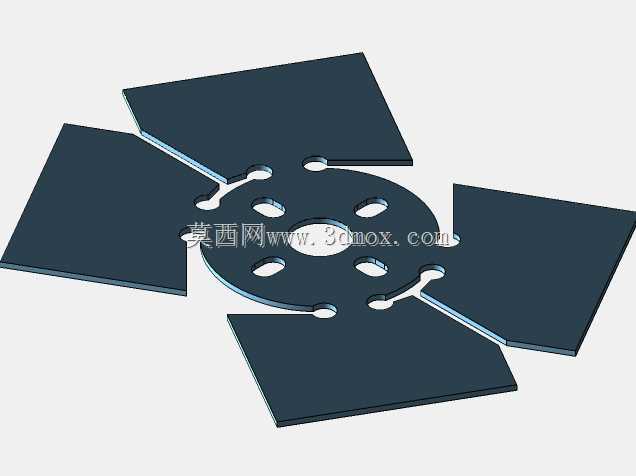

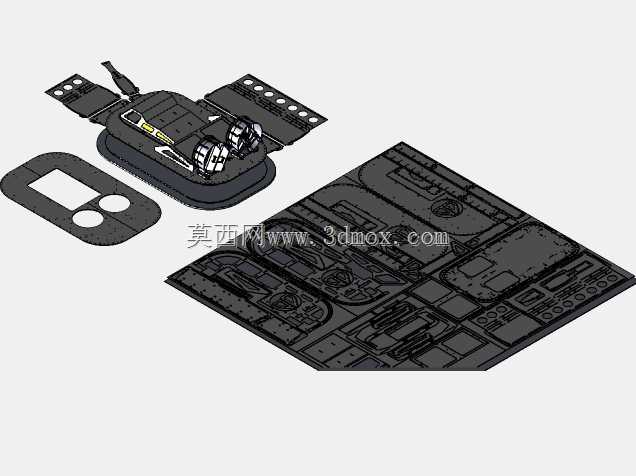

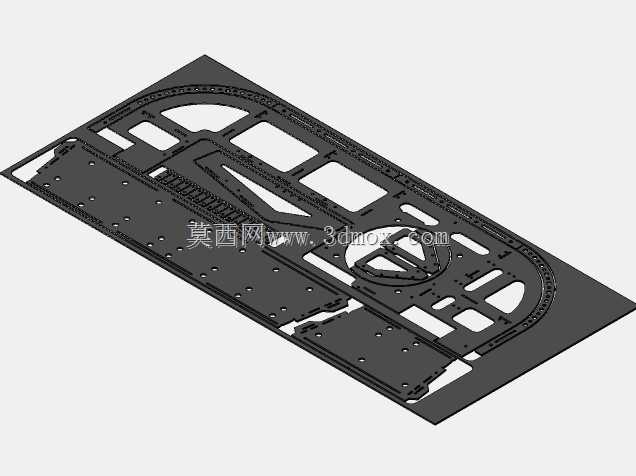

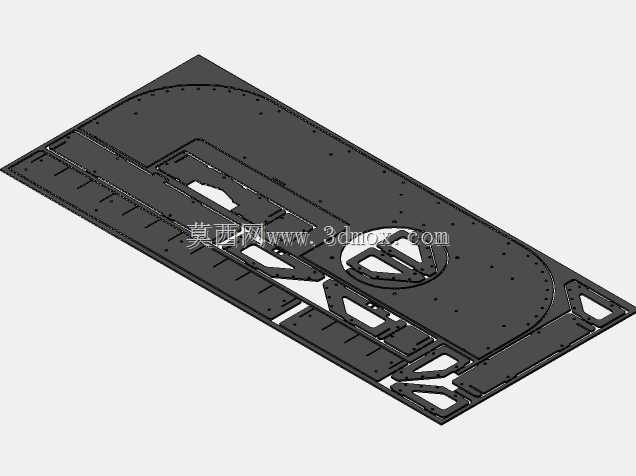

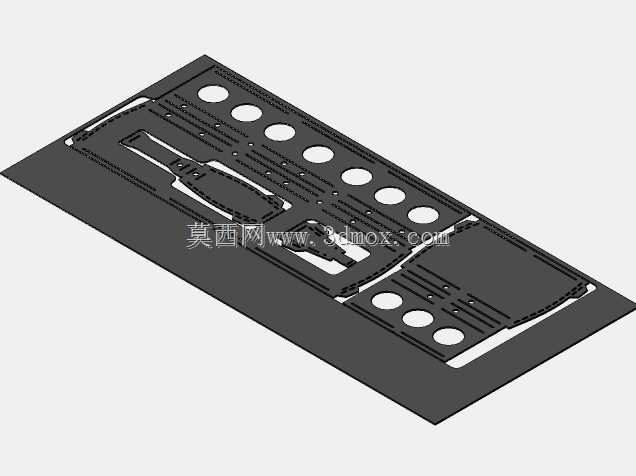

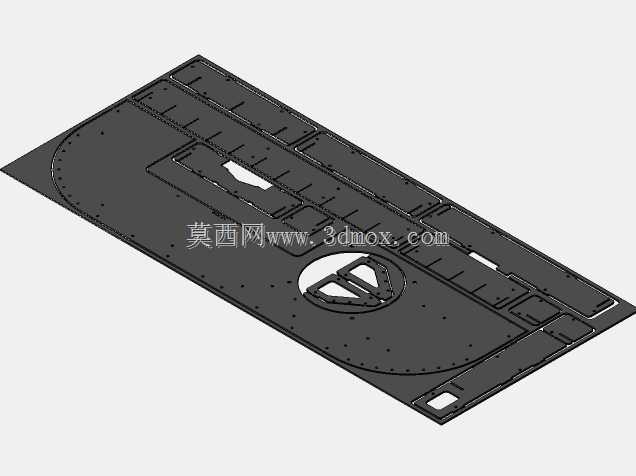

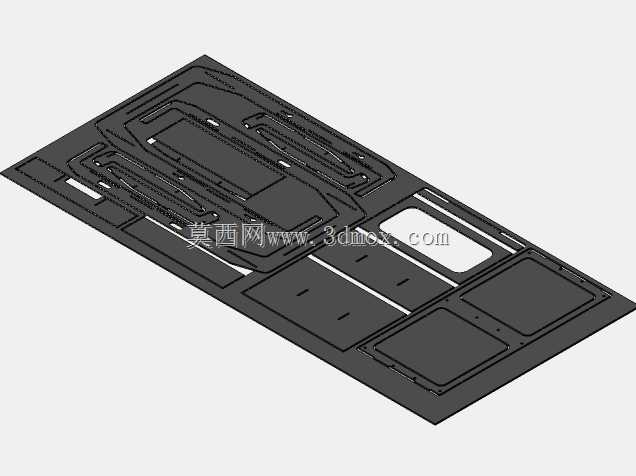

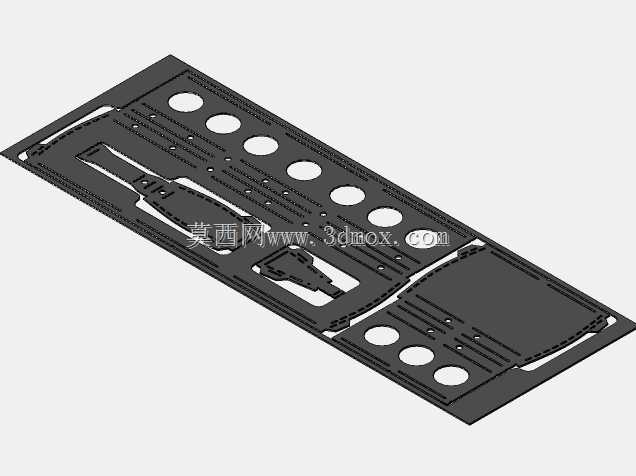

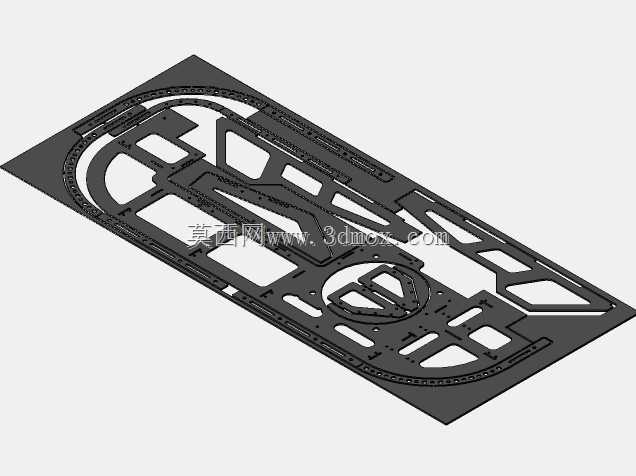

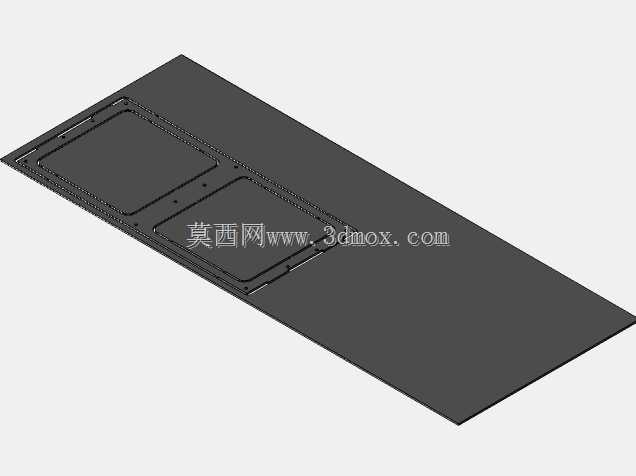

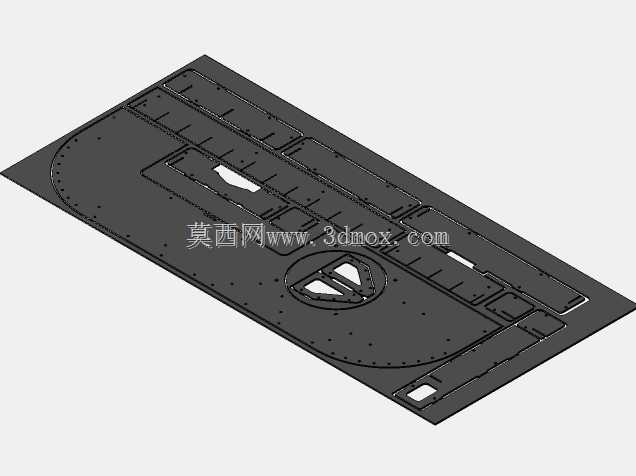

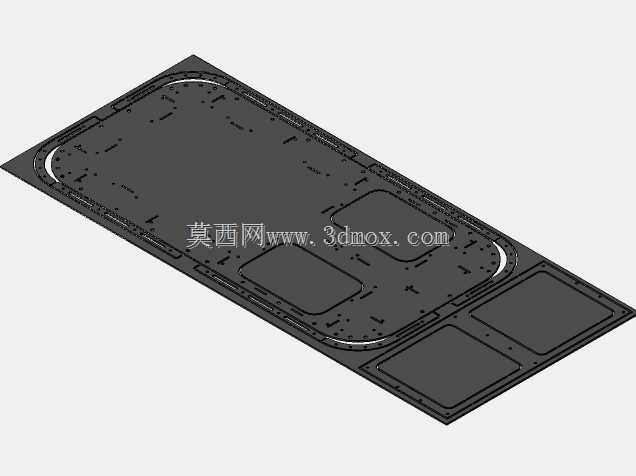

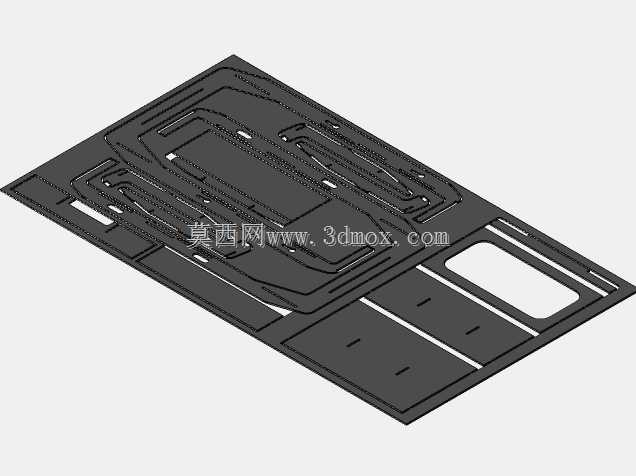

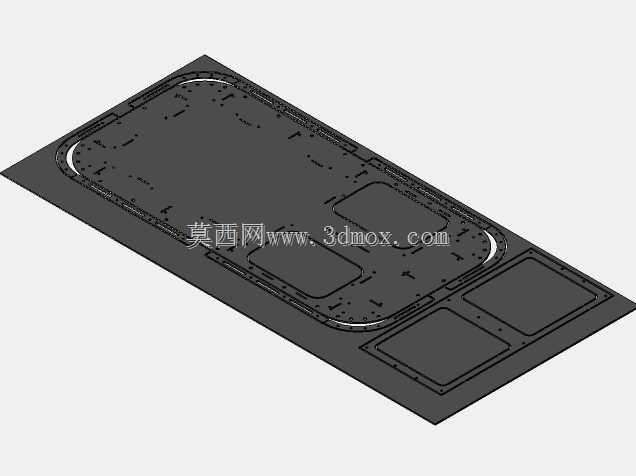

　　外形尺寸与安装边界围绕常见薄板加工幅面建立。板材零件按矩形板幅排布，长件和异形件交错嵌套，减少材料浪费。装配后，船体宽度方向需要为围裙留出连续固定边，甲板上方则要保证风扇旋转半径、电池拆装空间和遥控设备接线空间不发生干涉。座舱与上部构件不能遮挡进风路径，尾部推进件也不能过于贴近围裙后缘，否则喷流会扰动气垫压力场。

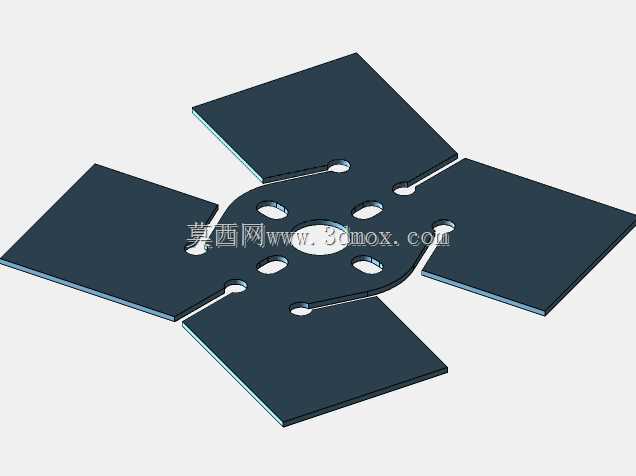

　　从建模角度看，这类结构最适合先建立船体基准面，再按装配关系展开隔板、甲板和设备座。每个插接槽的宽度应与板材厚度一致，槽口方向要考虑拼装顺序，避免零件在最终阶段无法落入位置。需要胶合的边应保留足够接触面积，需要拆卸维护的舱盖则采用定位凸台或卡扣边界。风扇座、电机座和电控安装区应局部加厚或增加支撑肋，因为这些位置在运行中承受振动，不能只依赖大面积薄板的平面刚度。

　　侧向风敏感性是小型气垫船不可忽视的问题。船体迎风面积大、接地摩擦力小，转向时如果两侧气垫压力不均，就会出现横移或回转过量。方案中通过较完整的侧围裙边、较小的上部迎风轮廓以及可调节的转向风道来改善这一问题。底板两侧的开孔主要用于排水、泄压和检修，不应形成不受控制的大气流通道。围裙安装边需要保持平滑，转角处避免尖角撕裂，装配后还要检查底边是否能在不同地面上均匀接触。

　　该模型对结构设计人员的启发在于，它把两栖运载装置的复杂系统转化为可切割、可嵌套、可逐件验证的机械装配。设计者在建模时不仅要关注外观像不像船，更要持续检查气流通路、板材拼插、设备维护、重心位置和围裙边界。通过分层甲板、模块化舱室和标准化薄板接口，方案既能用于静态展示，也能进一步延伸为可运行的遥控原型，为轻型气垫运载器的低成本制作提供清晰的结构参考。
