无人机三轴增稳云台挂载结构

　　这套三轴增稳云台结构主要面向小型多旋翼无人机的航拍挂载场景，用于在飞行过程中隔离机身姿态扰动，保持任务载荷朝向稳定。实际作业中，无人机起飞、悬停、航线飞行、转弯和受风扰动时都会产生俯仰、横滚与偏航方向的角度变化，若相机直接固定在机腹或机身上，画面会随机体晃动而抖动，航线拍摄、巡检取证、测绘补拍等任务的成像质量都会受到明显影响。该结构通过三个相互正交的转动轴系承载相机或视觉模块，使载荷能够在机体姿态变化时独立调整角度，从而维持镜头指向和水平基准。

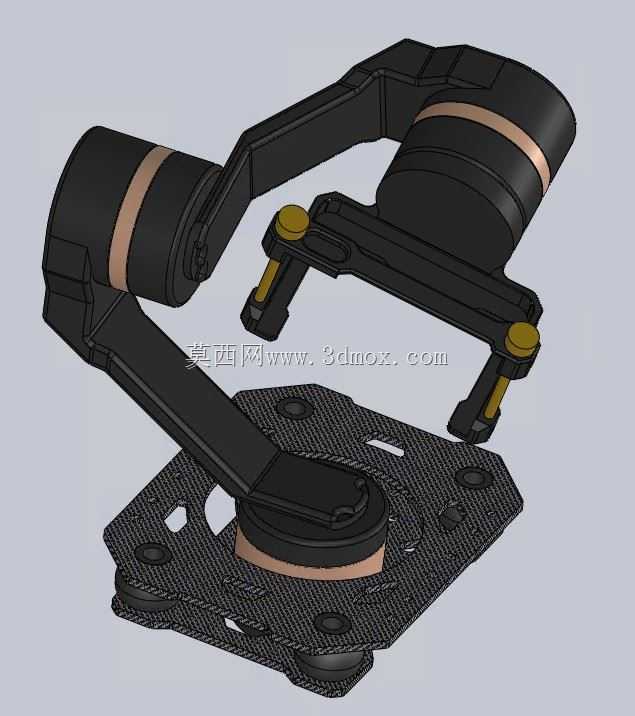

　　从结构布置看，下部为与无人机连接的安装基板，板件采用近似多边形的轮廓，边缘设置多处安装孔和减重开口。基板上的孔位是整套模型与飞行平台对接的关键边界，设计时需要优先保证孔距、孔径和相对位置准确，以便与机架减震板、挂载板或任务舱接口匹配。基板上方布置减震与回转连接区域，通过支撑臂逐级向上延伸，形成偏航、横滚、俯仰相关的轴系空间。三个轴段均采用圆筒形壳体外观，内部可容纳驱动电机、控制板、走线空间和轴承支撑结构；圆筒外侧的环带可作为电机定子、装饰环或装配分界区域，在数模中用于表达不同零件的配合关系。

　　承载臂采用弯折式框架，而不是简单直杆连接，这样的处理有明确的工程目的。其一是让相机在转动范围内避开臂体和基板，防止俯仰大角度动作时发生碰撞；其二是把电机轴线布置到合理的重心附近，降低偏载带来的扭矩；其三是为线缆预留弯曲路径，避免轴系连续转动时线材被拉扯。臂端的黄色小件表现为锁紧或铰接位置，可对应旋钮、压块、轴端紧固件等结构，在实际装配中用于限定轴向位置、提供预紧力或方便拆装维护。建模时这些小零件不能只按外观处理，其直径、厚度和接触面会影响装配间隙，若位置偏差过大，后续工程图展开和干涉检查都会失去参考价值。

　　在功能实现上，云台并不是单纯的机械支架，而是机械结构、驱动元件和姿态控制共同工作的挂载单元。机械部分需要保证各轴转动顺畅、重心配置合理、零件刚度足够；控制部分则通过陀螺仪感知姿态变化，驱动各轴电机进行反向补偿。结构设计如果存在臂体过长、铰接点虚位、基板刚性不足等问题，即使控制算法能够修正角度，也容易出现共振、迟滞或画面高频抖动。因此基板上大量开孔并非只用于减重，也需要兼顾刚度分布，孔边到安装面的距离、孔位周围材料宽度以及减震球安装位置都应保持连续传力路径。

　　安装边界方面，下部基板是与无人机对接的基准面，应重点校核安装孔的中心距、孔位所在平面的平面度以及减震件压缩后的高度。云台整体高度会影响无人机重心，挂载点越靠下，重心变化越明显；若基板尺寸偏大，还可能与起落架、机臂折叠空间或腹舱设备发生干涉。上部轴系和支撑臂的外包络则决定相机运动空间，俯仰方向从水平观察到俯拍、仰拍时，相机背部、线材和侧臂都应保留安全间隙。横滚轴动作时，载荷两侧不能触碰基板边缘；偏航轴旋转时，外伸臂也不能扫到无人机机腹附件。

　　对于三维建模和结构选型人员，这类模型的价值在于把挂载接口、轴系空间、臂体形态和零件装配关系完整表达出来。较大安装板上的孔位应按实际机架接口建立准确尺寸，其余外观件若用于方案展示，可允许少量毫米级偏差，但涉及转动、贴合、锁紧和走线的区域仍需按工程逻辑校核。使用时可将该结构作为无人机航拍载荷平台的概念设计参考，进一步细化电机选型、轴承支撑、减震球刚度、相机安装座和线缆固定方式，再根据真实载荷重量复核臂体强度与整机重心。
