内螺纹M18连接器防护端盖结构

　　在工业电气连接与流体管路转接场景里，连接器端部的防护盖往往是容易被忽略却直接影响整机可靠性的小件。现场设备长期处于粉尘、切削液、潮湿空气或户外温差环境中，未封闭的接口螺纹、密封面和内部接触件很容易被污染、磕碰或腐蚀。该端盖围绕M18×1.0细牙内螺纹接口进行结构设计，主要用于连接器在储运、待机、检修或临时断开阶段对接口形成遮蔽，也可作为配套部件在设备出厂前完成端口保护。

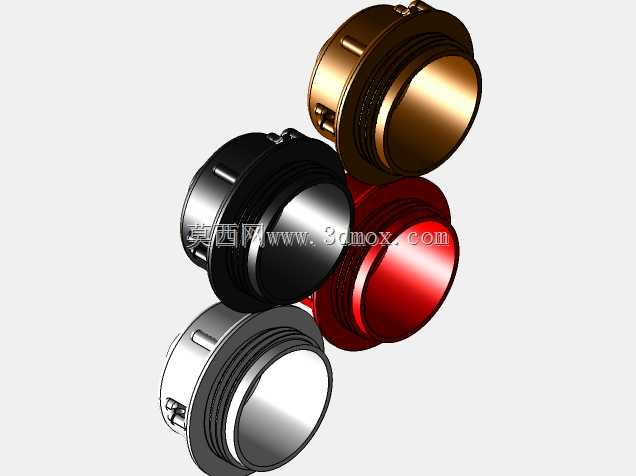

　　从结构思路上看，盖体采用回转体为主的造型，中心区域与外圈轮廓形成明显层次。内螺纹段承担与接头外螺纹的旋合固定，细牙螺距有利于提高轴向调节精度和连接自锁性，在振动工况下不易松脱。盖体外侧布置加强筋与防滑棱面，既增强薄壁区域的刚性，也方便操作人员徒手拧紧或拆卸；端部预留的受力面可在必要时配合简单工具辅助装配，但整体仍以手动快装为主要使用方式。不同颜色的外观方案可用于产线管理，例如区分接口规格、装配批次、通路功能或防尘状态，避免现场混用。

　　端盖的设计重点并不只是做出一个可旋上的盖子，而是要同时处理螺纹导向、端面贴合、外缘避让和手部操作之间的关系。螺纹入口处需要设置合理导入角，使对接时能够顺畅咬入，减少错牙风险；盖底与连接器端面之间应保留贴合边界，必要时可通过密封圈或端面压紧形成防尘防溅效果。外轮廓不能与相邻线束、管夹、支架发生干涉，因此侧壁台阶和加强筋的高度都需要控制在安装包络以内。对于密集排布的连接器组，盖体外径过大将影响相邻接口操作，过小又会降低握持便利性，这类尺寸平衡在实际建模中需要反复核对。

　　安装边界方面，该零件围绕M18×1.0螺纹接口建立，装配时沿连接器轴线旋入，主要占用接口外侧的轴向空间。设计时应确认接头端部到周边结构件的距离，保证盖体装入后不会顶压线缆护套或邻近面板；径向则需关注最大外径与防滑筋位置，确保手拧空间充足。若用于有防护要求的场合，还应结合端面密封结构检查压紧量，使盖体在旋紧后既能够稳定限位，又不会因过盈过大导致塑料件开裂或螺纹损伤。

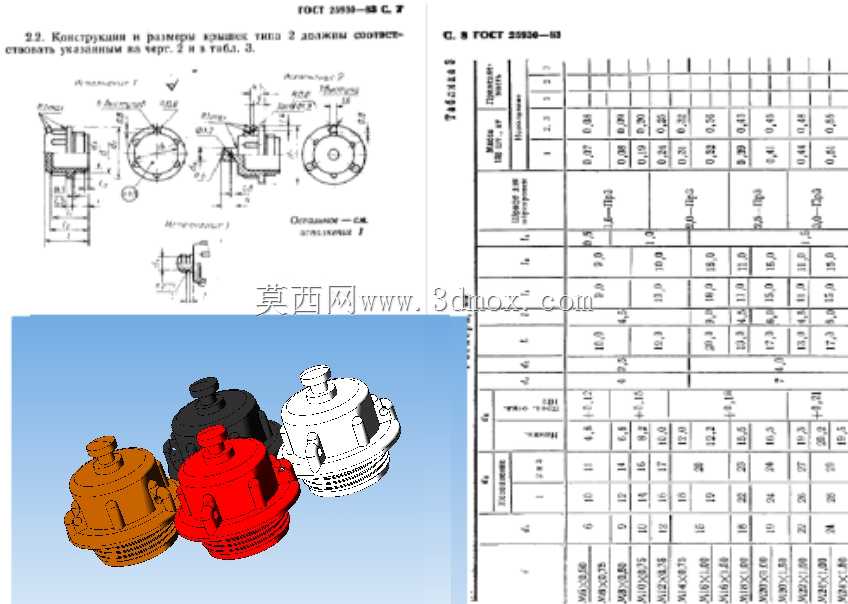

　　三维建模过程中，回转主体可通过旋转特征生成，再叠加外缘筋条、防滑纹理和局部开槽。螺纹部分既可按真实牙型建模，也可在轻量化装配中采用示意螺纹配合工程图标注，但关键配合直径、螺距和旋合长度必须保持一致。图纸中沿用GOST相关标准表达，有利于在外贸设备、俄系标准配套或标准化接口生产中直接核对尺寸。模型还应体现壁厚均匀性，避免厚薄突变造成注塑收缩差异；根部转角设置圆角过渡，可以降低应力集中，提高反复拆装后的耐久表现。

　　实际用途上，这类端盖既可以作为连接器产品的随机防护件，也可以作为维修备件用于更换丢失或损坏的旧盖。它不承担复杂传动功能，却通过简单可靠的螺纹连接解决端口防护、清洁保持和现场识别问题。对于结构设计人员而言，建模时需要把接头、密封圈、周边面板和手部操作空间一并放入装配环境检查；对于选型人员，则应关注螺纹规格、端面配合、盖体材料韧性以及使用环境中的温度和介质条件。整体结构紧凑、特征清晰，适合作为机械零部件设计、接口防护方案校核和三维装配练习的参考实例。
