手持式三维激光扫描采集设备结构

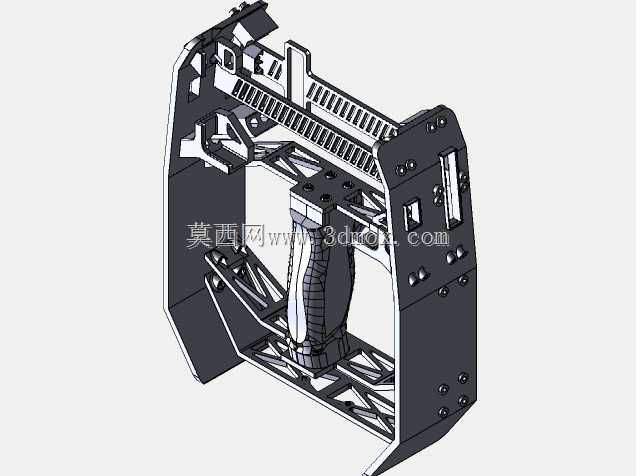

　　这套手持扫描装置的结构方案面向现场逆向建模、工件尺寸复核、装配干涉检查以及小批量零件数字化存档等场景。与固定式测量台不同，设备需要在车间、装配线、仓储区或维修现场之间频繁转移，因此整体布局围绕单手持握、近距离采集和长时间操作展开。外壳采用左右合围的框架形式，将采集模块、控制电路、握持区域和底部辅助支撑整合在同一刚性壳体内，既减少外露线缆，也能在移动使用中降低碰撞对内部元件的影响。

　　从实际用途看，该类设备主要通过持续采集工件表面点云来生成三维数据，可用于铸件外形比对、钣金件反求、工装夹具复制、老旧设备备件建模以及生产线改造前的空间确认。操作人员沿工件表面缓慢移动设备，采集端需要保持稳定姿态和合适距离。模型中前部与下部预留的采集窗口对应传感元件的视场边界，外壳在窗口周围形成遮挡和防护，避免杂散光直接进入，同时保证镜头或激光发射区域不被手持姿势干扰。

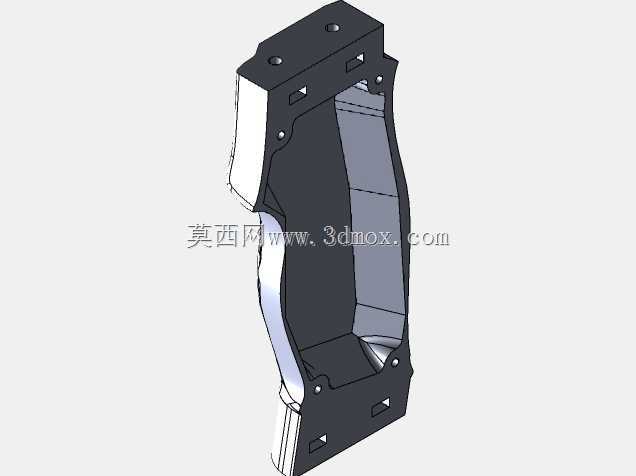

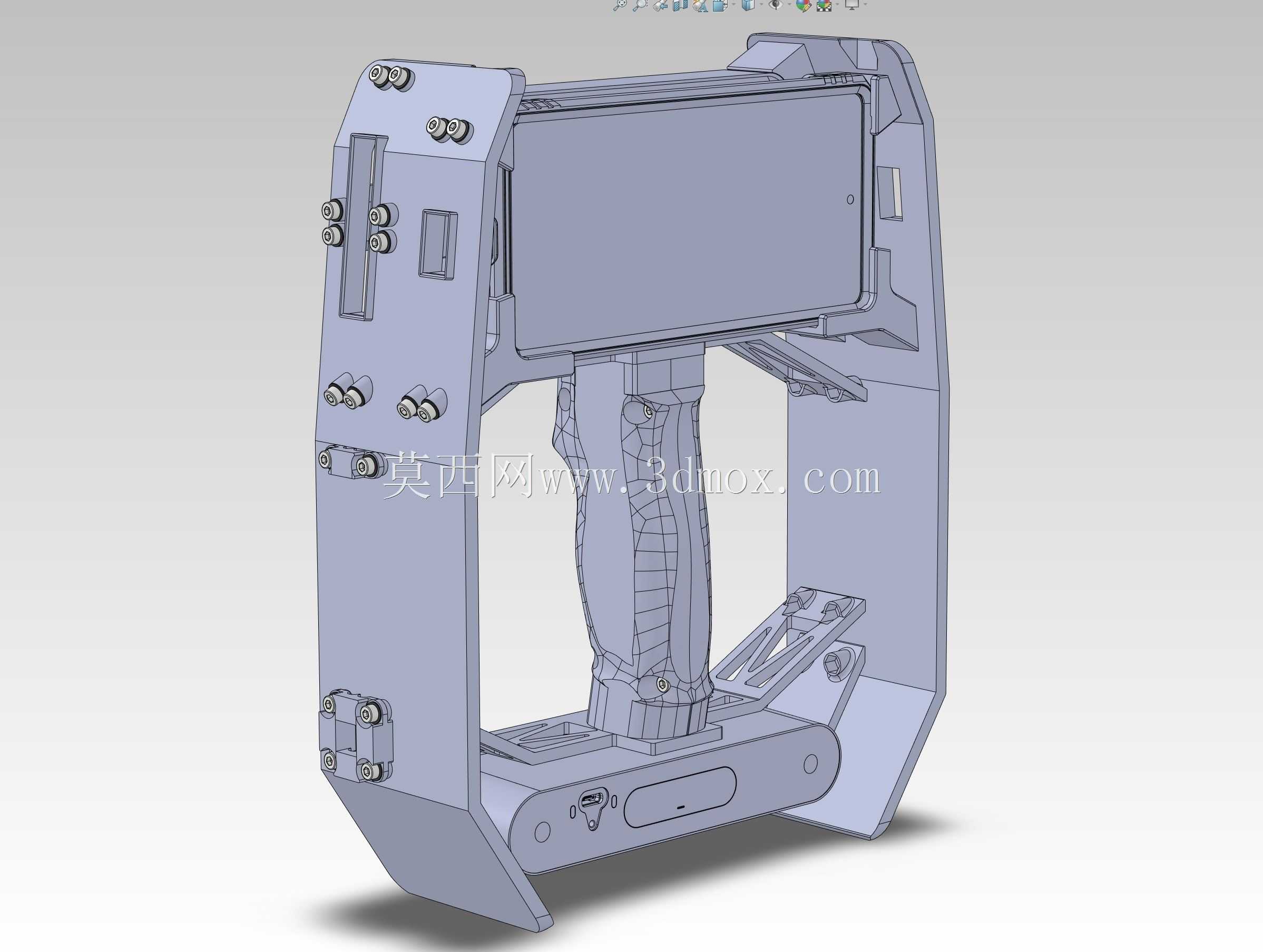

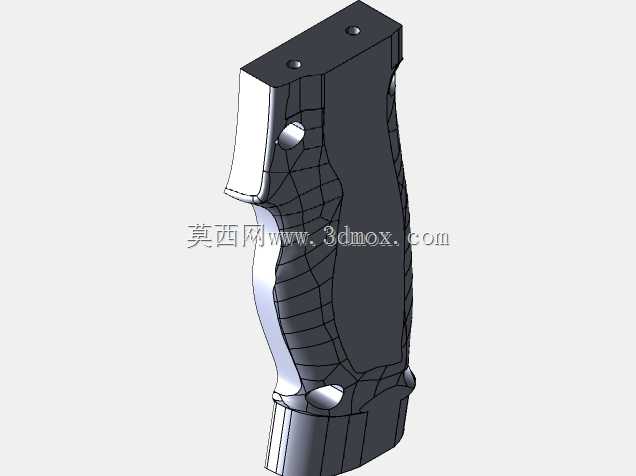

　　结构设计上，握持手柄位于设备中部偏后位置，重心尽量靠近手掌区域，使腕部承受的翻转力矩减小。手柄表面采用符合握持姿态的曲面造型，背部框架与手柄之间形成连续受力路径，搬运或按压扫描时，外力可通过手柄传递到外侧加强框，而不是集中在电路板固定柱上。设备上下两端设置较宽的支撑边，既可以在临时放置时提供稳定接触面，也能在跌落或磕碰时优先接触外围防护结构，保护中间的采集与显示元件。

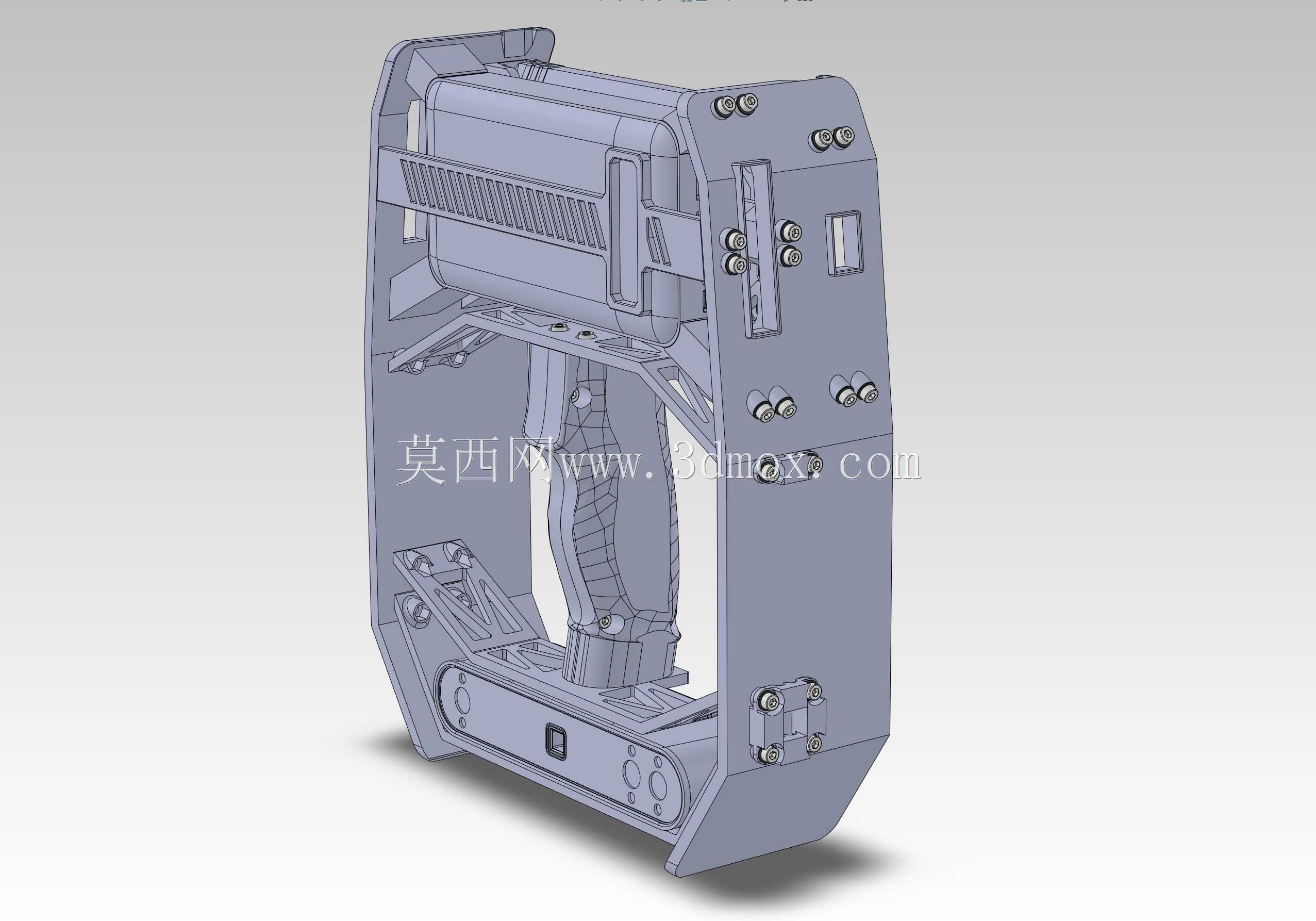

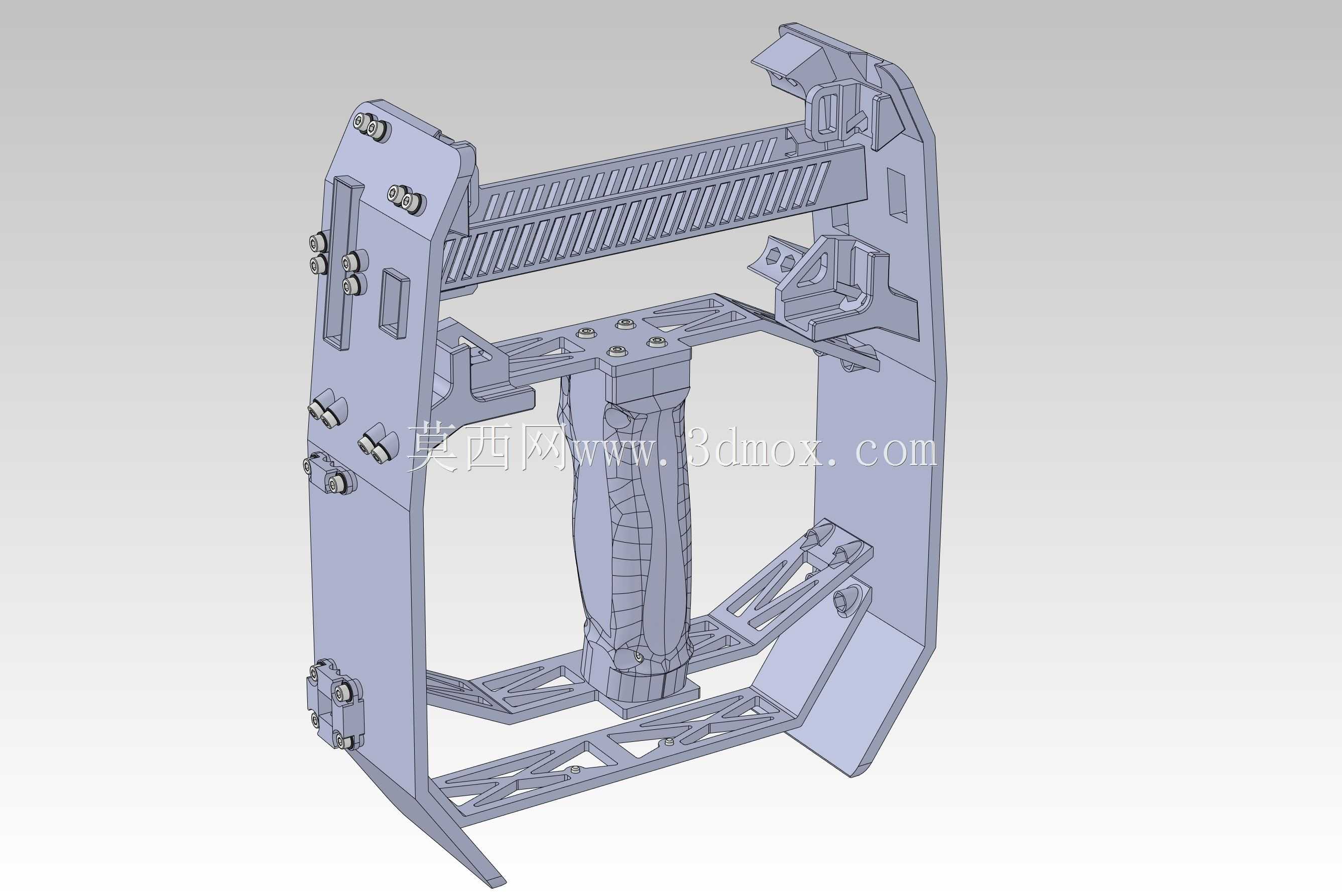

　　外侧面板分布有多组紧固件，用于连接左右壳体、固定内部安装板和封闭检修区域。螺钉位置靠近边框和加强筋交汇处，这种布置符合薄壁塑料或轻量化合金壳体的装配习惯：既要保证开合维护时的定位可靠，又要避免在大面积平板上直接施力造成局部凹陷。面板上的小型开口对应开关、接口或状态指示区域，开孔边缘与内部元件之间保留装配间隙，方便后期更换不同版本的控制板而不大改外壳。

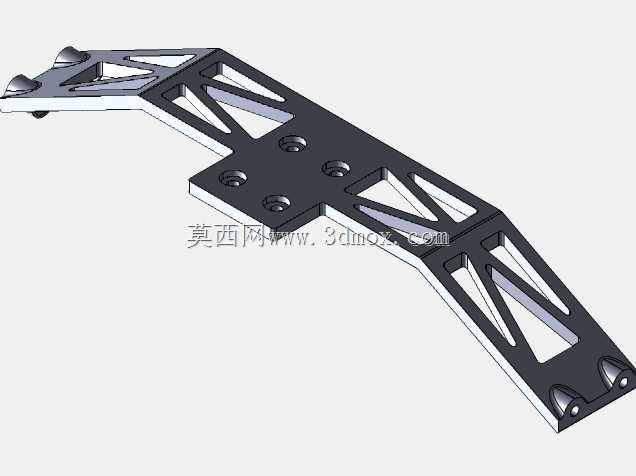

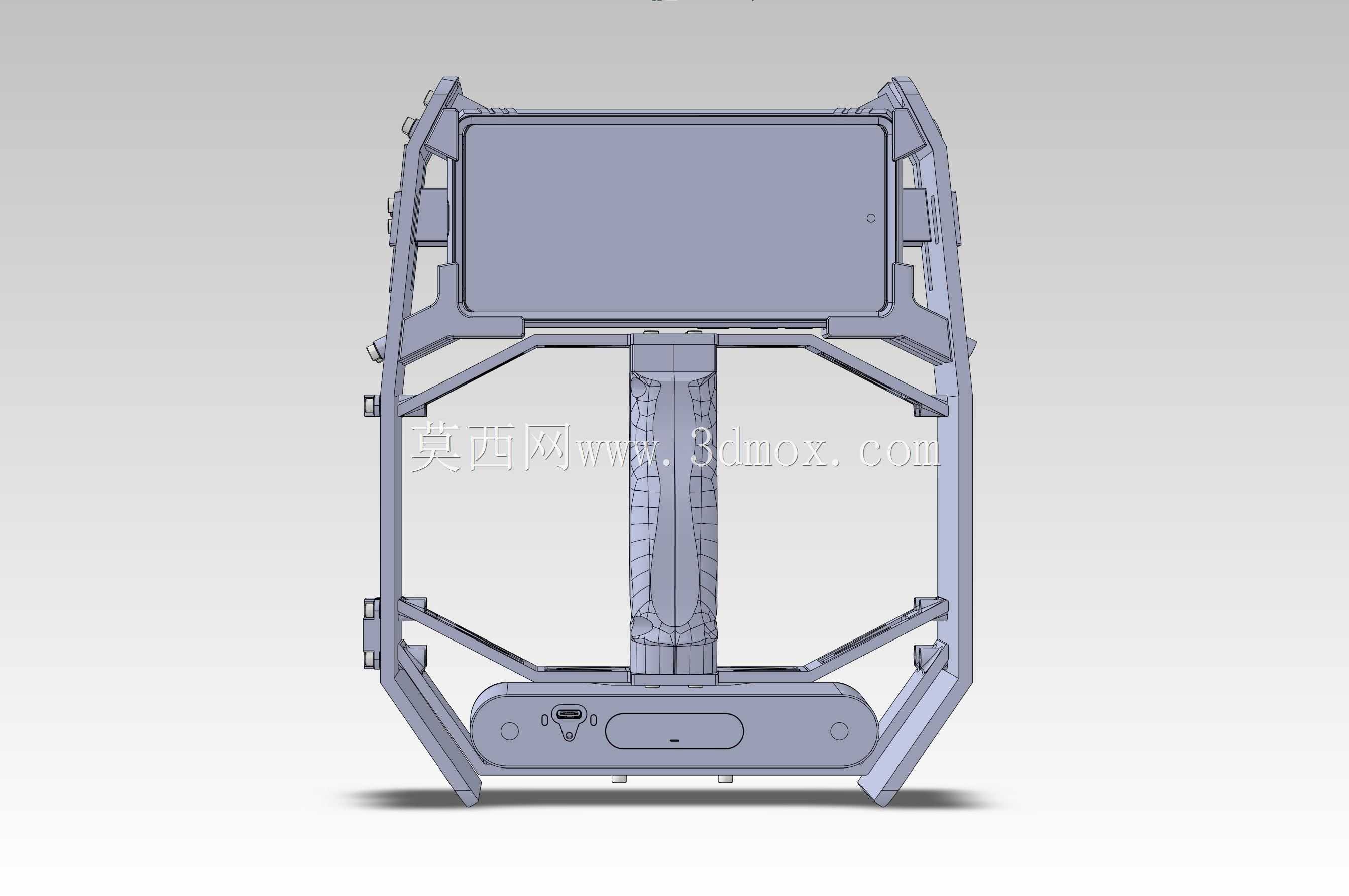

　　底部横向模块承担辅助定位和姿态稳定作用。当操作人员需要贴近平面工件扫描时，底部结构可作为距离参考，帮助采集端维持较一致的工作高度；在短暂停顿或更换扫描区域时，也能减轻手臂持续悬空的负担。该区域与主框架之间通过螺钉和折弯式加强结构连接，受力后不易出现根部开裂。对于需要在大型机架、车身覆盖件或模具表面连续走扫的工况，这种边界支撑比单纯依靠手腕稳定更有利于数据连续性。

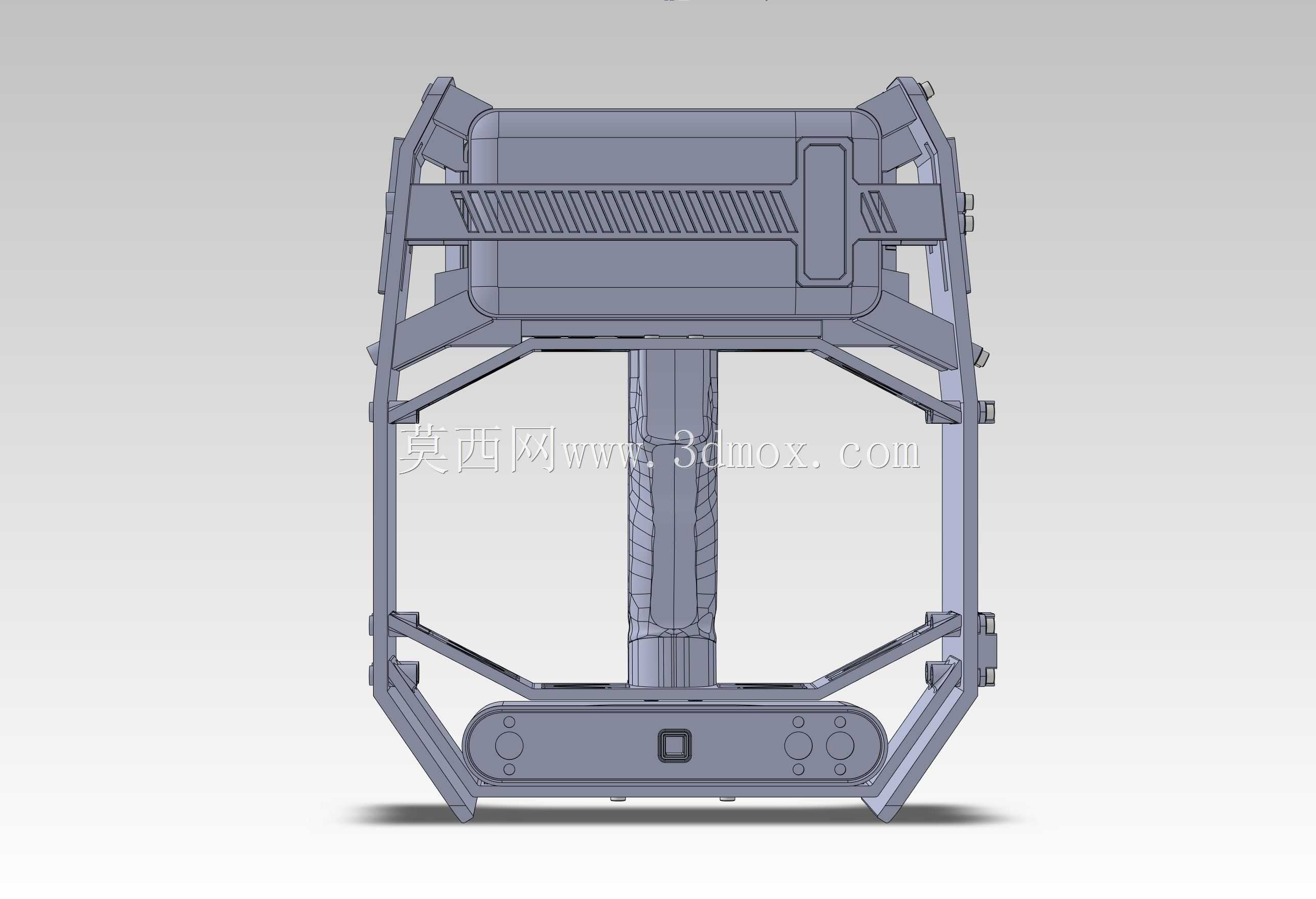

　　外形边界方面，设备整体呈竖向矩形框架，宽度控制在单手握持和双臂辅助扶持均可接受的范围内，高度则满足采集模块、电池或电路仓以及手柄的叠装需求。前侧采集面保持平整，后侧保留手掌和手指活动空间；左右侧板外扩形成保护边，使核心窗口不会在平放时直接接触工作台。安装接口集中在内部骨架上，外壳件主要承担防护和人机交互功能，后续若调整传感器规格，可优先修改内部安装板和窗口挡边，外围握持框架仍可延续使用。

　　在建模细节上，壳体加强筋、螺钉柱、窗口台阶、手柄过渡区和底部支撑面均被完整表达，适合用于结构评审、装配干涉检查以及手持设备外壳改型参考。设计思路不是追求复杂机构，而是在便携测量设备常见的重量、刚度、防护和维护需求之间取得平衡：外部框架负责抗扭和防撞，中部手柄负责操作姿态，前后窗口负责采集视野，内部空间则留给电路、传感单元和供电部件。这样的结构划分便于工程师在样机阶段验证握持舒适度、扫描距离稳定性以及不同工件表面下的操作可达性。
