气动冲击扳手内部结构爆炸拆解

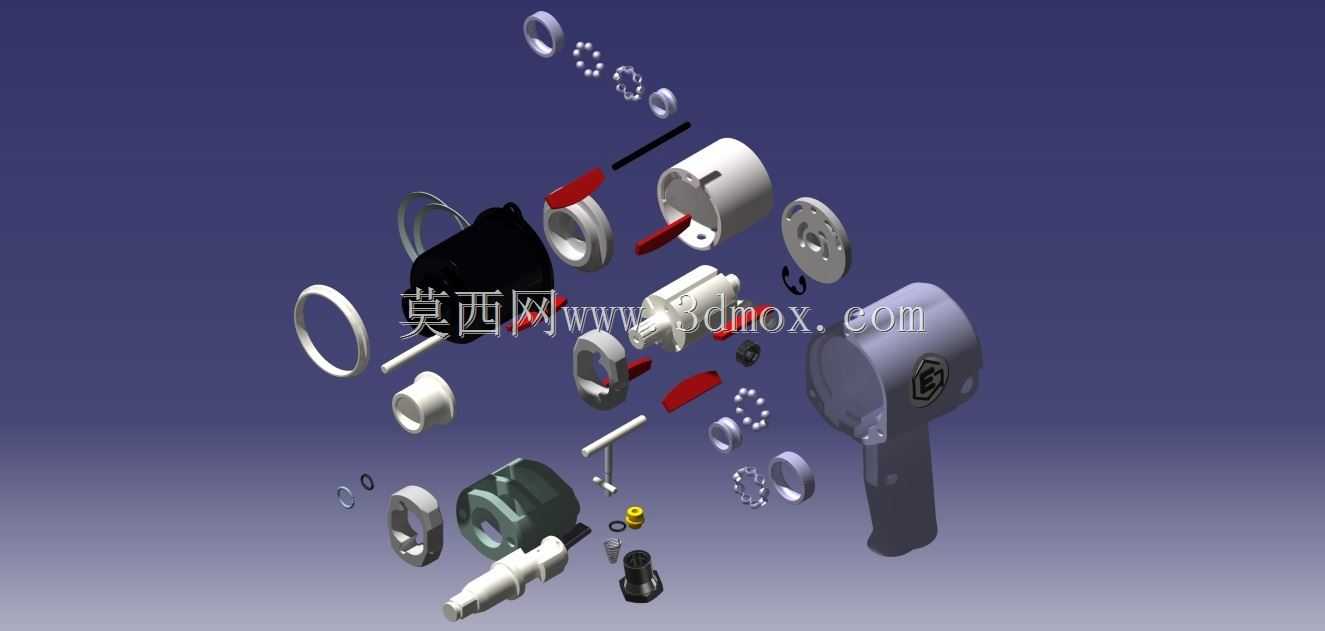

　　这套三维结构完整呈现了一把手持式气动冲击扳手从外壳到核心传动件的全部装配关系，爆炸视图把壳体、气动马达、冲击机构、端盖、密封件、紧固件按装配轴向逐层铺开，能够清晰看到压缩空气进入工具后能量传递与扭矩放大的完整路径，对于工装工具选型、维修拆解培训以及同类手持动力工具的结构开发都有直接参考价值。

　　从实际工况看，这类工具主要出现在重型机械装配线、商用车维修工位、钢结构安装现场以及轮胎拆装作业中。面对大规格螺栓、锈蚀螺母或者需要高预紧力的连接点，单纯依靠人力扳手效率极低，而气动冲击扳手依靠脉冲式冲击输出，可以在反作用力很小的情况下瞬间释放大扭矩，操作者握持处不会承受明显扭转载荷，这也是它在连续拆装作业中被广泛使用的根本原因。模型中枪式手柄的布局正是围绕单手操作设计，手柄内部预留压缩空气通道，进气口位于手柄底端，可与气管快速接头对接，扳机式控制阀布置在手柄与机头衔接位置，手指自然弯曲即可完成启停操作。

　　结构设计上，整机可以划分为动力段、冲击发生段和输出段三个功能区域。手柄上方的筒状腔体内容纳气动马达，压缩空气经控制阀分配后驱动马达转子高速旋转，转子周围的叶片、气缸衬套以及前后端板在爆炸件中均有独立体现，这一部分决定了工具的空载转速与动力稳定性。马达输出的旋转运动并不直接传递给套筒，而是进入后方的冲击机构：通过冲击销、锤块与主轴的配合，在负载升高时产生周期性敲击，把连续转动转化为高能量脉冲扭矩，最终由方头输出轴传递给套筒。模型中散落的滚珠、销钉、弹簧和异形垫块，正是冲击机构实现离合、敲击和复位的关键小件，缺少任意一个零件都会导致扭矩输出异常。

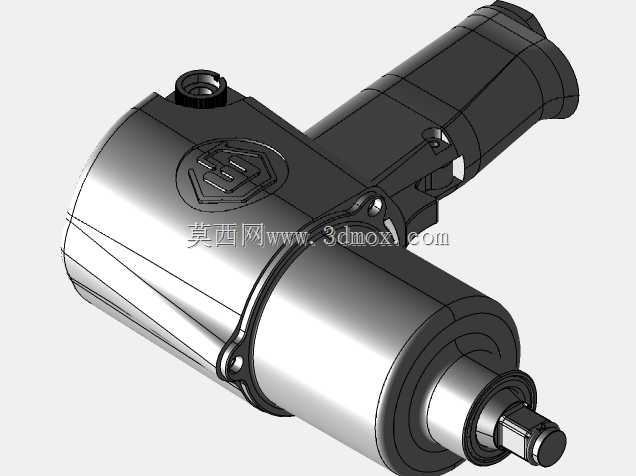

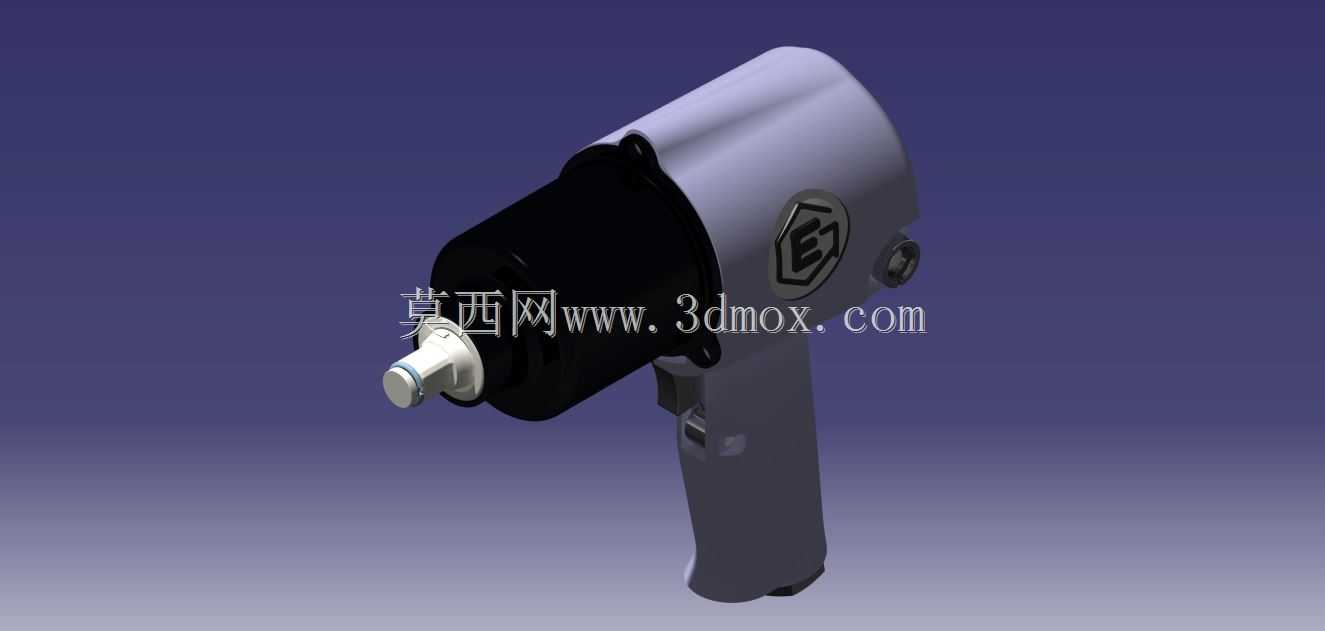

　　外形与安装边界方面，整机采用手枪式紧凑构型，机头主体为近似圆柱的封闭壳体，输出轴沿筒体轴线向前伸出，手柄向下倾斜并与机头形成适合握持的夹角。壳体外侧的加强筋和分型面在模型中均有体现，既满足铝合金或压铸壳体的成型工艺，也为内部高速运动件提供防护。前后端盖通过螺钉与筒体连接，端盖上的定位台阶与马达轴承位同轴，装配时需要保证马达转子、冲击主轴和输出方头三者的同轴度，否则会出现转动卡滞、温升过高或冲击偏载。密封件分布在气道结合面和端盖配合处，用于减少压缩空气泄漏；O形圈、垫片和挡圈的位置在爆炸状态下一目了然，便于维修时按顺序复装。

　　从建模角度看，爆炸视图没有把零件简单散开，而是保留了真实的装配方向：壳体件沿主轴线分离，轴类件沿自身安装方向抽出，紧固件对应到各自孔位，滚珠和弹簧等细小件也按所属组件聚集。这种处理方式能够帮助结构工程师检查零件之间的干涉关系，确认内腔是否有足够空间容纳马达和冲击块，也能评估维修时工具是否需要从壳体完全拆开。对于选型人员，可以通过内部布局判断该工具属于中小扭矩维修型还是重型拆装型：马达腔体越长、冲击块体积越大、输出方头规格越粗，通常对应更高的螺栓能力。

　　在装配工艺上，该结构强调高速运动副的可靠性。马达叶片与气缸内壁之间需要保持合理间隙，间隙过大会降低空气利用率，过小则在热态下容易抱死；冲击块与主轴之间的接触面承受反复冲击，材料和热处理通常要高于普通传动件；壳体螺钉不仅承担紧固作用，还要抵抗冲击产生的振动松动，因此实际设计中多配合防松垫圈或螺纹胶。模型把这些受力关系通过零件形状和装配位置表达出来，而不是依赖外观造型，适合作为气动工具结构教学、拆装动画制作以及维修手册插图的基础数据。
