该线性运动模组面向自动化产线中需要长距离往复定位的工位设计,有效行程设定为750mm,驱动电机布置在滑台本体右端,属于典型的侧驱同步带式直线执行单元。在3C装配、检测分拣、包装移送、小型上下料以及实验台架搭建场景里,这类模组常作为单轴搬运轴使用,也可以多根组合成XY十字平台或者XYZ三轴龙门结构,承担工件平移、相机扫查、喷头移动、工装换位等动作。

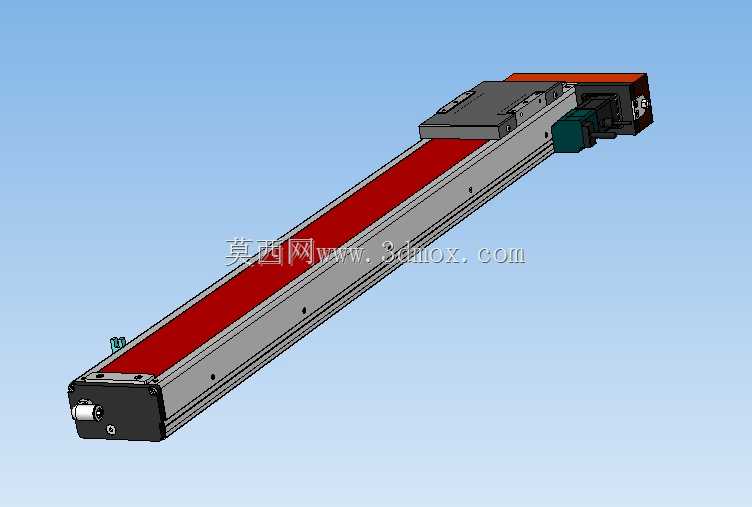

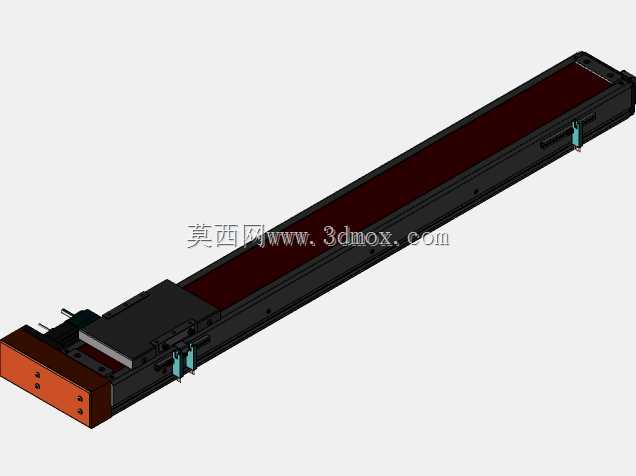

从结构组成来看,模组主体采用封闭式铝型材梁体,型材内部集成导向轨道与传动元件,外部红色带面为同步带防护区域,滑座沿梁体上侧的导向方向运行。右端的电机安装座用于连接伺服或步进动力源,电机输出扭矩通过带轮传递给同步带,再带动滑座完成直线运动。端部设置张紧与限位相关结构,左端保留从动轮及张紧调节位置,便于装配时控制皮带预紧力,避免运行中出现带齿跳齿、回程间隙增大或高速启停时拖滞。
外形与安装边界是选型和布局时最需要提前校核的部分。模组长度方向由750mm有效行程、两端驱动及从动安装段、滑座自身长度共同决定,设备布局时不能只按行程尺寸预留空间,还需要给右端电机、联轴器或带轮罩壳留出检修与接线空间。梁体宽度、高度以及滑座安装面的孔位决定了它能否嵌入紧凑机架;若多轴叠装,还要核算下一级模组、负载板和被搬运工件的总质量,避免悬臂过长造成动态偏差。
滑座上表面提供机械安装接口,可直接连接工装板、夹爪、视觉相机支架或执行元件。建模时应重点保留滑座安装孔分布、型材底面槽位、端部固定孔以及电机连接法兰位置,这些特征会直接影响整机干涉检查。对于设备工程师而言,三维模型不仅用于外观展示,更需要在布局阶段验证电机尾部是否与护罩、线槽、机架立柱发生碰撞,以及滑座运行到两端极限位置时,负载是否超出安全边界。
该模组的设计思路偏向标准化单轴执行部件:以铝型材保证轻量化和截面刚度,以内置导向件承受侧向力和倾覆力矩,以同步带传动实现较高速度和较长行程。相比丝杠型模组,带传动结构在长行程场合更容易控制成本和整体长度,运行噪声较低,适合轻中型负载的快速往复;但在高垂直负载、高精度微量进给或者强切削受力场景中,则需要额外评估制动、配重以及刚性余量。
实际使用中,安装基面的平面度会明显影响滑台运行平顺性。若基座翘曲,型材被强行锁紧后可能导致导向件预紧状态异常,表现为拖动阻力不均、局部卡顿或寿命下降。因此在机架设计时,承载梁应具备足够刚度,连接面建议加工基准面或设置可调垫块。水平安装是该类模组较常见的布置方式;若用于侧装或倒装,需要重新校核滑块受力、皮带承载和电机保持能力,不能简单套用水平工况参数。
右端电机布置使动力端结构集中,便于电机线缆、驱动器和传感器线槽从同一侧规划,也方便维护人员调整带轮张紧。对于多轴设备,这种布局能减少轴端干涉,但在并排布置多根模组时,应关注相邻电机的外形尺寸和接线插头空间。模型中电机、端部盖板、滑座和型材主体的层次较清楚,适合在方案设计阶段进行装配关系确认、运动包络分析和外围护罩设计。
从功能特性上看,该模组承担的是把旋转动力转换为可控直线位移的基础任务。前端执行机构无论采用夹爪、吸盘还是检测探头,都需要依靠滑台提供稳定的位置基准。设计人员在选用时应结合负载质量、行程利用率、节拍速度、重复定位要求、安装姿态和环境洁净度综合判断;在三维布局阶段,则应把滑台全行程范围、电机外伸轮廓、传感器触发位置、拖链弯曲半径以及维护拆卸空间一并纳入校核,才能保证后续详细设计和现场装配时不出现结构性返工。
