Kar98k步枪瞄准镜防护帽结构造型

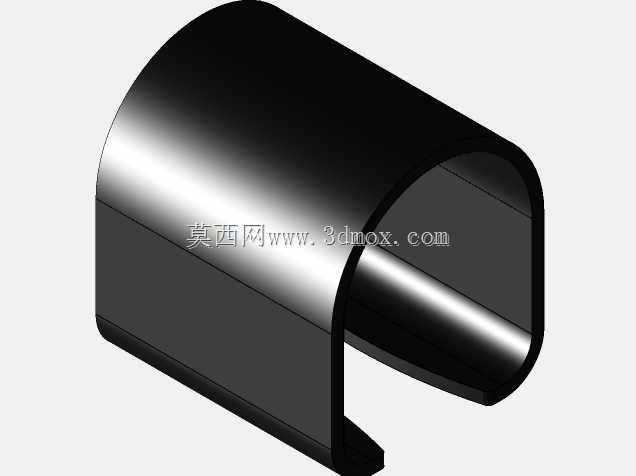

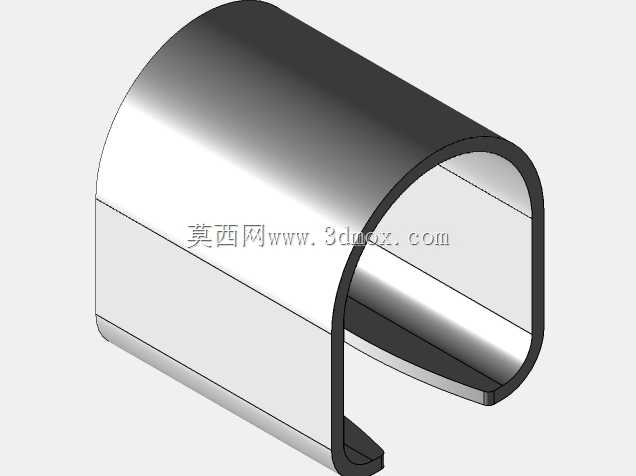

　　该零件为老式栓动步枪瞄准镜配套的防护帽结构，整体采用半包覆式弧形罩体设计，主要作用是套在瞄准镜镜身外侧，为镜管端部或调节机构提供遮挡防护，同时在枪械携行、拆装、勤务操作过程中避免瞄准镜表面被磕碰、剐蹭，也能减少沙尘、雨水直接侵入镜身连接缝隙。从结构形态来看，零件主体为大曲率圆弧弯板，圆弧内曲面与瞄准镜圆柱镜身的外圆轮廓匹配，罩体轴向延伸出足够长度，包覆范围覆盖镜身对应安装区段；罩体下端一侧开出缺口并延伸出窄边卡舌，安装时可顺着镜身侧向推入，利用自身薄壁结构的微量弹性抱紧镜身，缺口位置则避让瞄准镜下方的调节旋钮、镜座连接凸起或固定螺钉，无需额外紧固件即可完成快速装拆。

　　建模过程中首先依据瞄准镜圆柱外径确定罩体内弧半径，内曲面与镜身外圆之间预留均匀的微小配合间隙，既保证推入时不会卡滞，又能避免装配后出现明显旷量；罩体壁厚沿弧向保持一致，薄壁形态兼顾结构韧性与整体重量，金属冲压或塑料注塑成型时都能保证材料填充均匀，不会出现局部壁厚突变导致的变形。罩体两端边缘做平直裁切，端部轮廓贴合镜身台阶面，装配后可轴向定位，防止防护帽沿镜身方向窜动；下端卡舌的宽度、伸出长度经过匹配，卡舌内侧同样贴合镜身外圆，推入后卡舌抵在镜身侧面限位结构处，避免防护帽受外力转动。

　　从实际使用场景出发，这类防护帽多用于枪械道具复刻、影视军械道具制作、军事模拟装备装配以及老式步枪配件复原工作，装配后不需要对瞄准镜本身进行钻孔、粘接等改动，属于无损加装的外置防护件。设计时需要重点核对三项安装边界：第一是内弧直径必须与对应瞄准镜镜身外径匹配，直径过小会导致装配困难甚至挤压镜管，直径过大则无法抱紧、容易脱落；第二是下端缺口的开度与位置要准确避让镜身下方的调节塔、镜座固定边，若缺口位置偏差，罩体推入时会与凸起结构干涉，无法落到指定安装位置；第三是罩体轴向长度要覆盖需要防护的镜身段，同时不能遮挡瞄准镜目镜、物镜的光路，也不能压住镜身调节旋钮的操作行程。

　　结构细节上，罩体所有外露棱边均做钝化处理，不存在尖锐边角，勤务操作中手持拆装不会划伤皮肤，也不会剐蹭枪身木质护木或金属表面；弧形外曲面顺滑无突兀凸起，枪械在枪套中携行或放入携行包时，不会勾挂布料、装具织带。零件整体无复杂内腔、无多孔结构，成型工艺适应性较强：若采用金属板材制作，可通过下料、卷弯、切边、整形几道冲压工序完成，加工后热处理保证弹性，表面做发黑或氧化处理提升耐磨与防锈能力；若采用工程塑料制作，可直接注塑成型，模具结构简单，仅需对半开模即可脱出弧形主体，侧向缺口位置通过滑块抽芯成型，量产效率高。

　　在三维结构校验阶段，需将防护帽与瞄准镜镜身、镜座、枪身导轨相关件做装配干涉检查：模拟防护帽从侧向滑入的全行程，确认卡舌经过镜身凸起位置时无卡阻，装配到位后罩体内壁与镜身外圆贴合区域分布均匀，缺口处与调节旋钮之间保留足够操作间隙，射手手动调节瞄准镜高低、风偏旋钮时，手指不会被防护帽边缘阻挡。同时需校核罩体受侧向轻微碰撞时的形变状态，薄壁弧形结构可通过微量弹性变形吸收冲击能量，外力消失后回弹恢复原形，不会因轻微磕碰产生永久凹陷；卡舌部位在反复拆装过程中承受反复弯折应力，建模时在卡舌与罩体主体衔接位置做平缓过渡圆角，避免应力集中导致断裂。该结构没有复杂传动或配合要求，核心设计逻辑完全围绕圆柱镜身的外包覆定位、侧向凸起避让、快速无紧固件装拆三个核心需求展开，复刻建模时优先保证内弧配合尺寸与缺口避让位置，即可满足实际装配与使用要求。
