长距重载辊道式工件输送线结构

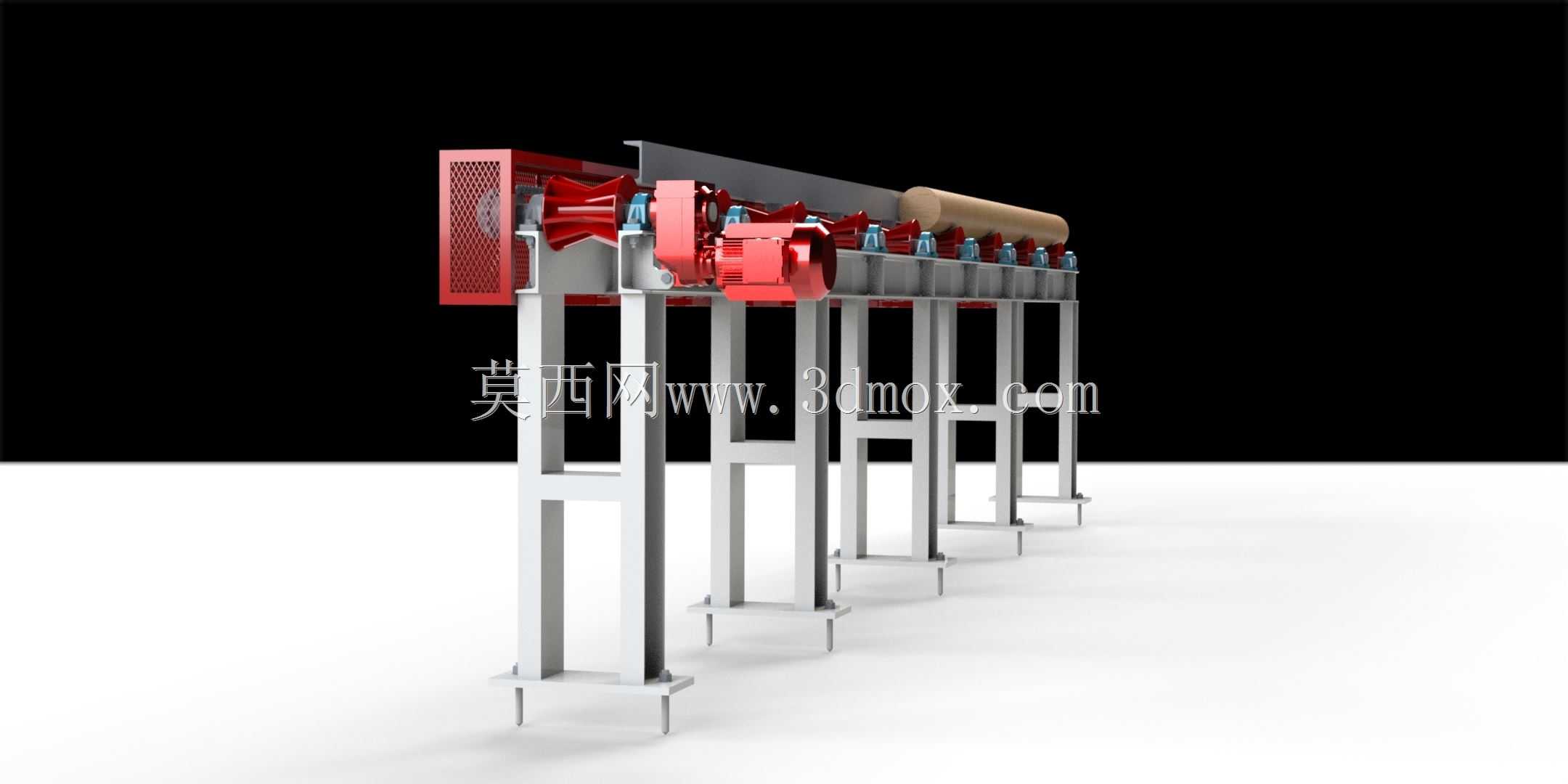

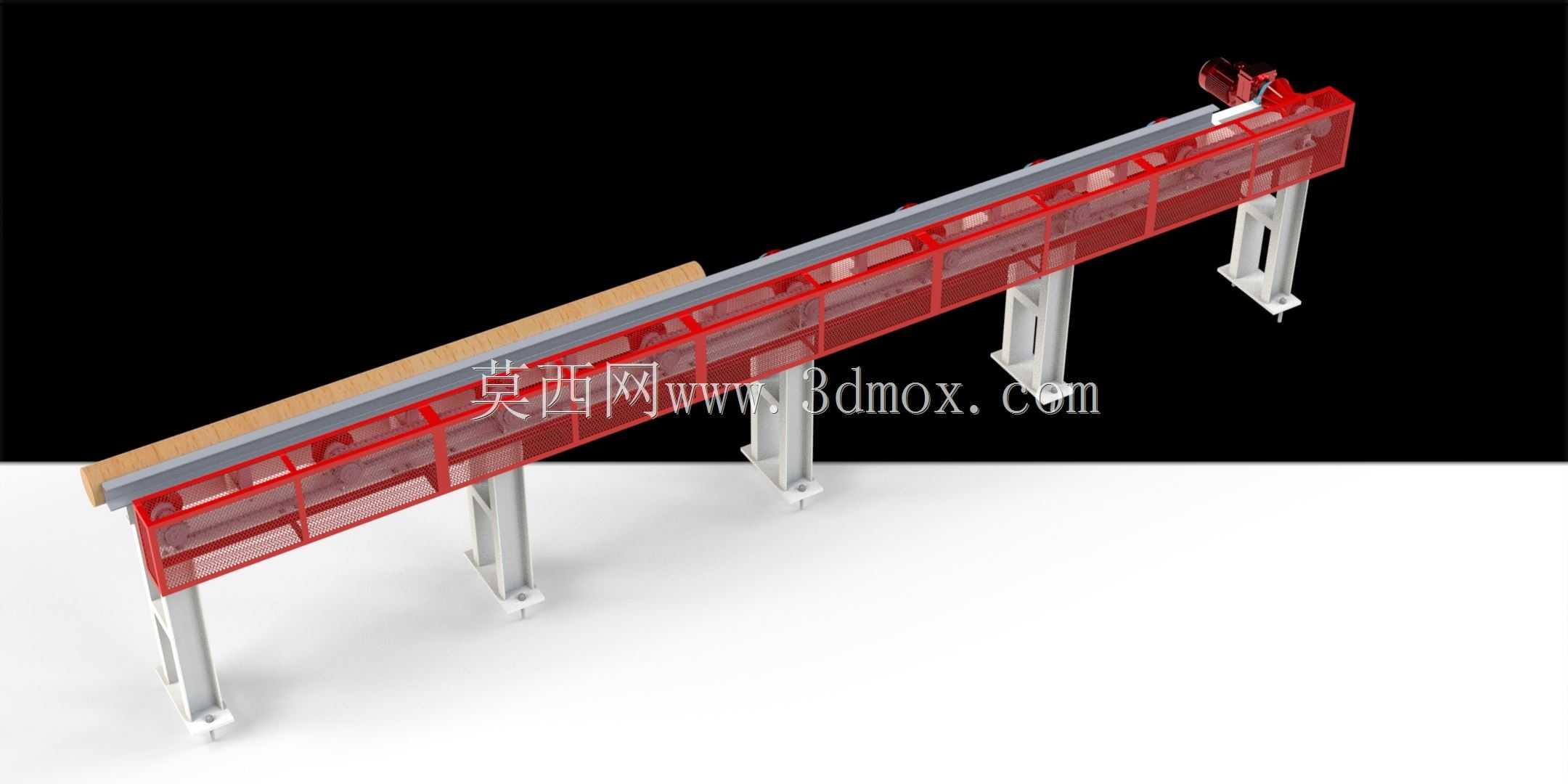

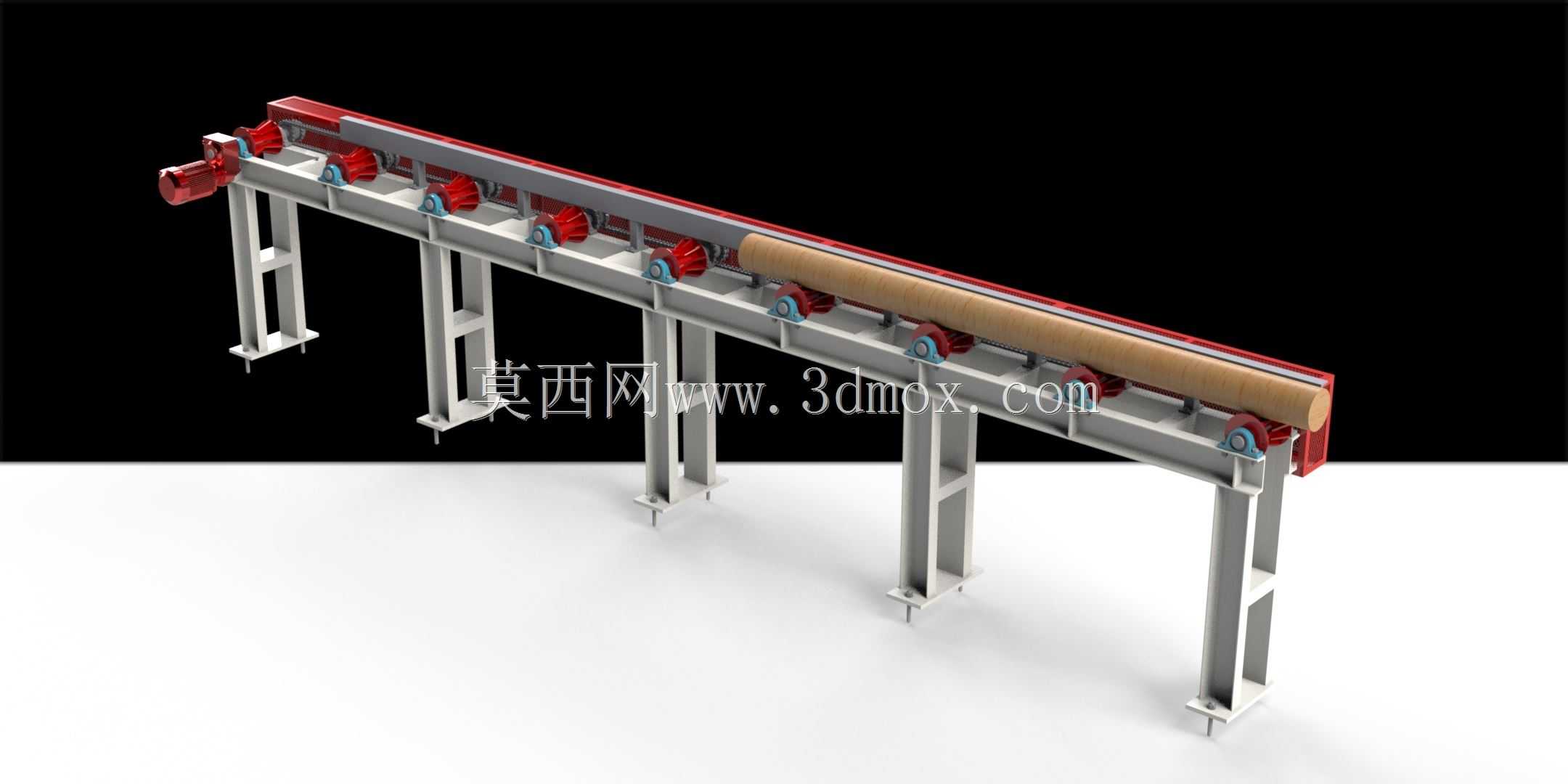

　　这套长距辊道输送结构面向机加工车间、板材加工线、长型材转运工位以及装配段之间的工件衔接场景，主要承担长条状、板状或规则箱体工件的水平输送任务。设备整体采用高架支腿布置，输送主线沿长度方向延伸，多组立式支腿沿跨度均匀分布，将输送面抬升到便于人工接驳、机床上下料或与其他自动化设备对接的高度。支腿采用双立柱框架形式，立柱之间设置横向连接与斜向稳定结构，底部通过地脚板与车间预埋板或膨胀螺栓固定，能够在连续承载工况下抑制机架挠曲和侧向晃动。

　　从实际用途看，该类输送线常用于机床加工前后的工件暂存与流转，例如长轴、型材、板材、焊接组件或工装托盘在切割、钻孔、铣削、装配工位之间的转移。相比皮带输送，辊道结构对工件底面的适应性更强，承载刚性更好，也便于在输送线上设置阻挡、定位、顶升或移栽机构。工件在辊面上依靠辊轮转动向前移动，既可以由外部动力驱动，也可在短距离、轻载段采用人工推送；长距离布置时，可分段设置驱动单元，使各段速度和启停逻辑独立控制，降低整条线同步传动带来的冲击。

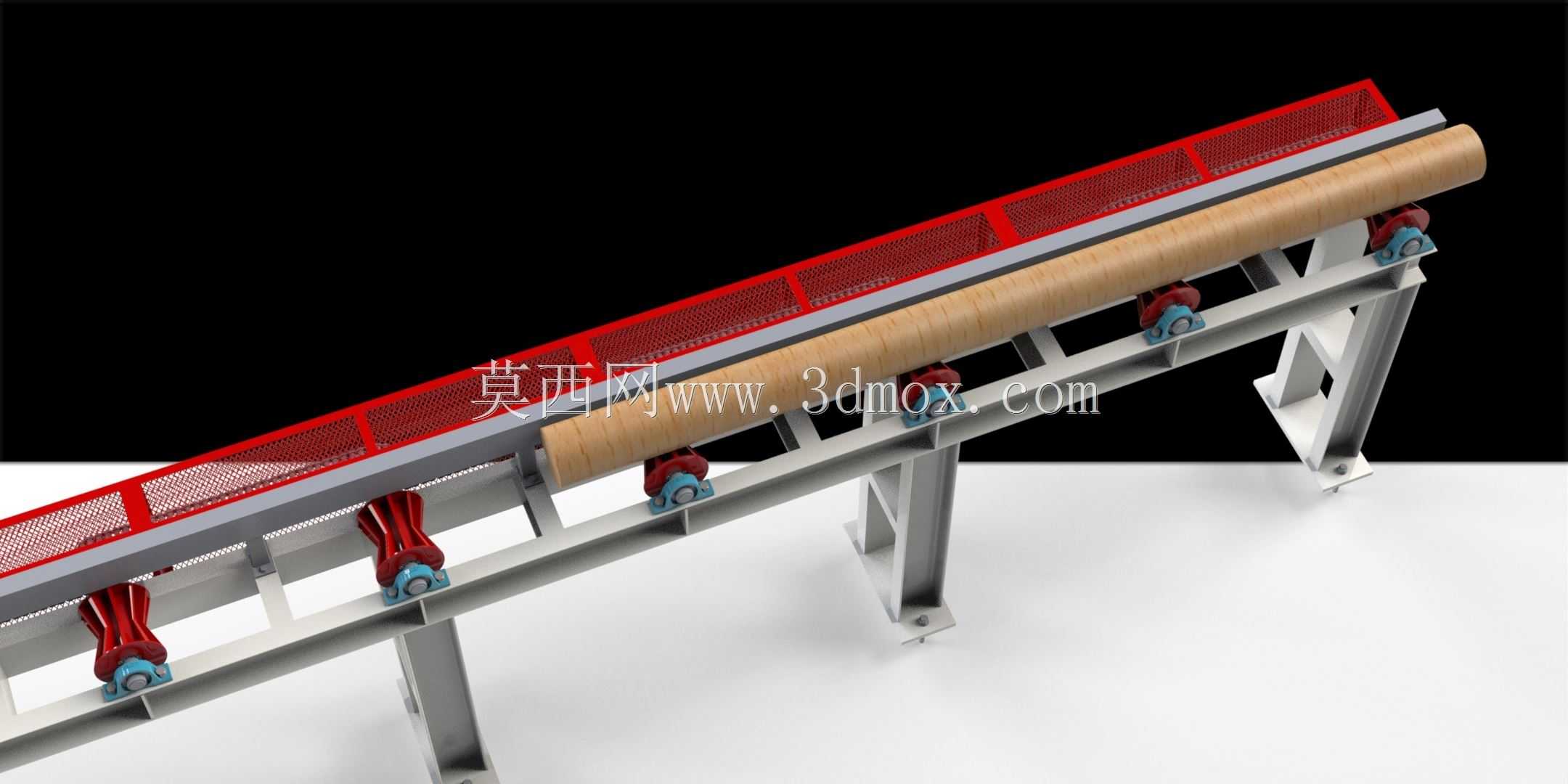

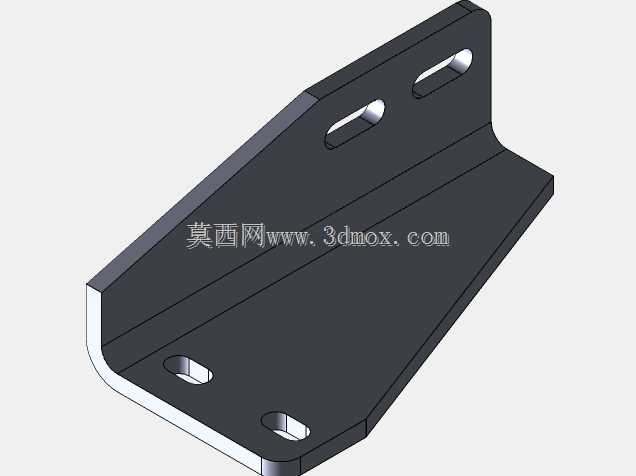

　　结构设计上，主线两侧设置纵向梁作为主要承力构件，辊轮组件按固定节距安装在梁体之间。辊轮支座与梁体连接位置需要兼顾安装精度和维护便利性，孔位通常预留少量调节量，用于补偿焊接机架或装配过程中的累积误差。端部设置驱动与张紧相关结构，使输送元件在运行中保持合适张力；侧边红色构件可作为防护、导向或限位部件，避免工件在输送过程中偏出辊面。对于长条形工件，辊轮节距不能过大，否则工件经过两支承点之间时会产生明显下垂；而对于较重工件，则需要校核单辊承载、梁体弯曲变形以及支腿稳定性。

　　外形与安装边界方面，该设备呈狭长布置，长度方向占据车间主要空间，宽度方向相对紧凑，适合沿厂房立柱、机床排布线或通道侧边安装。输送面高度需要与前后设备的工作台面、机械手抓取高度或人员操作高度匹配；若用于机床上下料，输送面中心线应尽量与机床夹具定位面保持一致，减少二次举升和翻转。支腿底部地脚板范围决定了安装占地，设备周围还需预留驱动端维护空间、侧边检修空间以及工件吊装或叉车转运通道。

　　建模时可按机架、支腿、辊轮组件、侧边导向、端部驱动和紧固件几个层级拆分。机架部分适合采用焊接钢结构思路处理，重点表达纵梁、横梁、立柱和地脚板之间的连接关系；辊轮部分应体现轮体、支座、转轴与安装间距，便于后续生成工程图和明细栏。对于需要进行方案评审的场景，还可在模型中补充工件示意、安全护栏、接近开关或止挡机构位置，用以检查输送节拍、工件干涉和人员操作边界。整体结构强调稳定承载、分段输送和现场可安装性，适合作为自动化物流线或机加工联线设备的基础方案。
