龙门式双工位板材平移输送定位机架

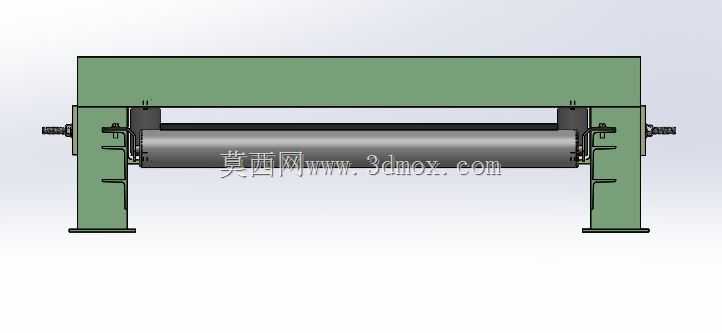

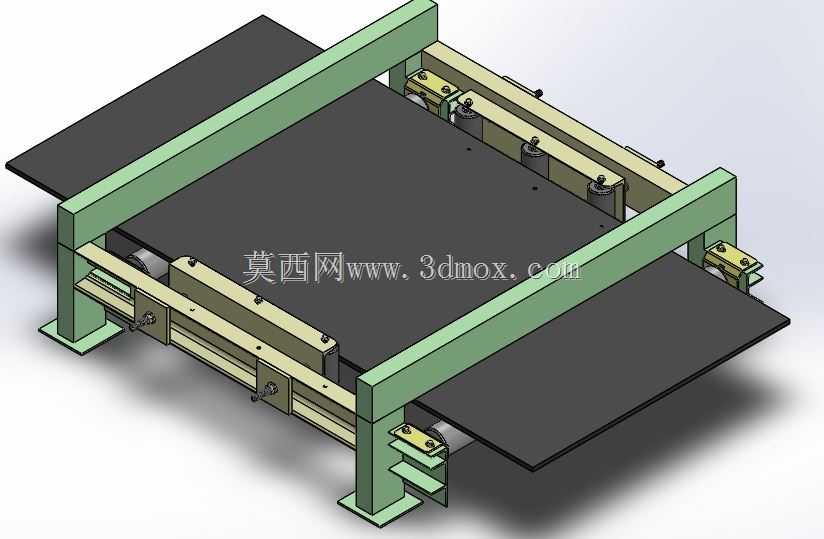

　　这套结构面向平板类工件在工序间的短距离转运与工位切换场景，常见于板材加工线、钣金上下料工位、激光切割或冲压前后的待料区，也可作为装配线中承载大板的过渡输送单元。整机采用龙门框架跨立于输送平面两侧的布置方式，两根纵向主梁形成稳定门形支撑，底部通过带底板的支腿落地固定，支腿底板预留安装孔，可直接与车间预埋板或设备底座型钢配钻连接，现场安装时需先校核两支腿跨距与地面水平度，避免框架偏载造成输送面扭曲。

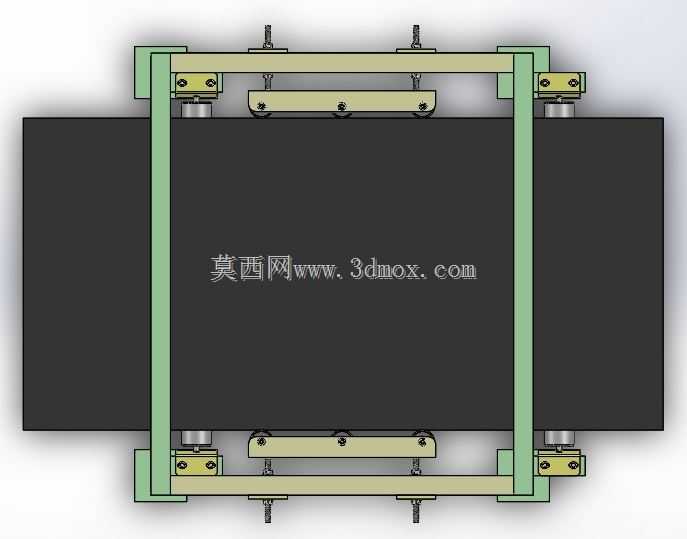

　　从功能逻辑看，设备核心承担两块大板之间的往复移送任务：黑色平板代表承载工件的托盘或板材本体，框架内侧布置多组带安装座的滚轮/顶升承托组件，沿输送方向成对分布，用于在板材下方提供滚动支撑或短时顶升定位。侧向可调导轨组件沿主梁长度方向设置，包含滑块、调节螺杆与锁紧件，能够根据板材宽度变化调整夹持或导向边界，防止大板在平移过程中出现横向窜动。端部驱动安装座位于框架两侧，预留电机、链轮或同步带轮的连接接口，工程实施时可按节拍需求选配动力形式；若用于重载钢板，优先采用链轮滚子输送，若用于轻质板材或工装托盘，同步带加滚轮导向即可满足运行平稳性要求。

　　结构设计上，主梁与支腿选用型钢焊接或型材拼装形式，截面抗弯能力按板材满载均布载荷校核，跨中挠度控制在输送允许范围内，避免长跨度框架下挠导致板材卡滞。两侧承托组件的安装面统一在龙门框架上加工基准，保证左右支撑点等高，多组滚轮的顶面共面度需在装配时通过垫片调整，误差过大会造成板材局部悬空、移送阻力陡增。侧向导向机构的调节行程覆盖常见板材宽度规格，螺杆端部设置锁紧螺母，宽度调整到位后可靠锁死，防止设备运行中导向位置漂移。

　　安装边界方面，龙门框架的外轮廓宽度需大于板材最大宽度并留出两侧操作与维护空间，长度方向覆盖两块工位板的交接区域，板材在两个工位间平移时，进出端均保留足够的托持长度，避免板材悬臂过长产生下垂。设备底部支腿的占地尺寸、安装孔间距在三维结构中已明确，现场布局时需在框架两侧预留驱动元件、润滑点与调节机构的检修空间，上方若配套机械手或加工主机，需校核龙门顶部与上层设备的垂直安全距离。

　　实际选型与改型时，可依据板材重量、尺寸与移送节拍调整滚轮间距、主梁截面规格和驱动功率；若工位需要精确定位，可在框架上追加阻挡气缸、顶升定位销组件，使板材移送到位后脱离输送面并完成机械定位，为后续加工或机器人取放料提供固定基准。整体结构模块化程度较高，承托、导向、驱动、支撑各部分拆分清晰，便于在三维环境中直接调整跨距、长度与组件数量，适配不同幅面板材的输送需求。
