小型四旋翼航拍无人机外观结构设计

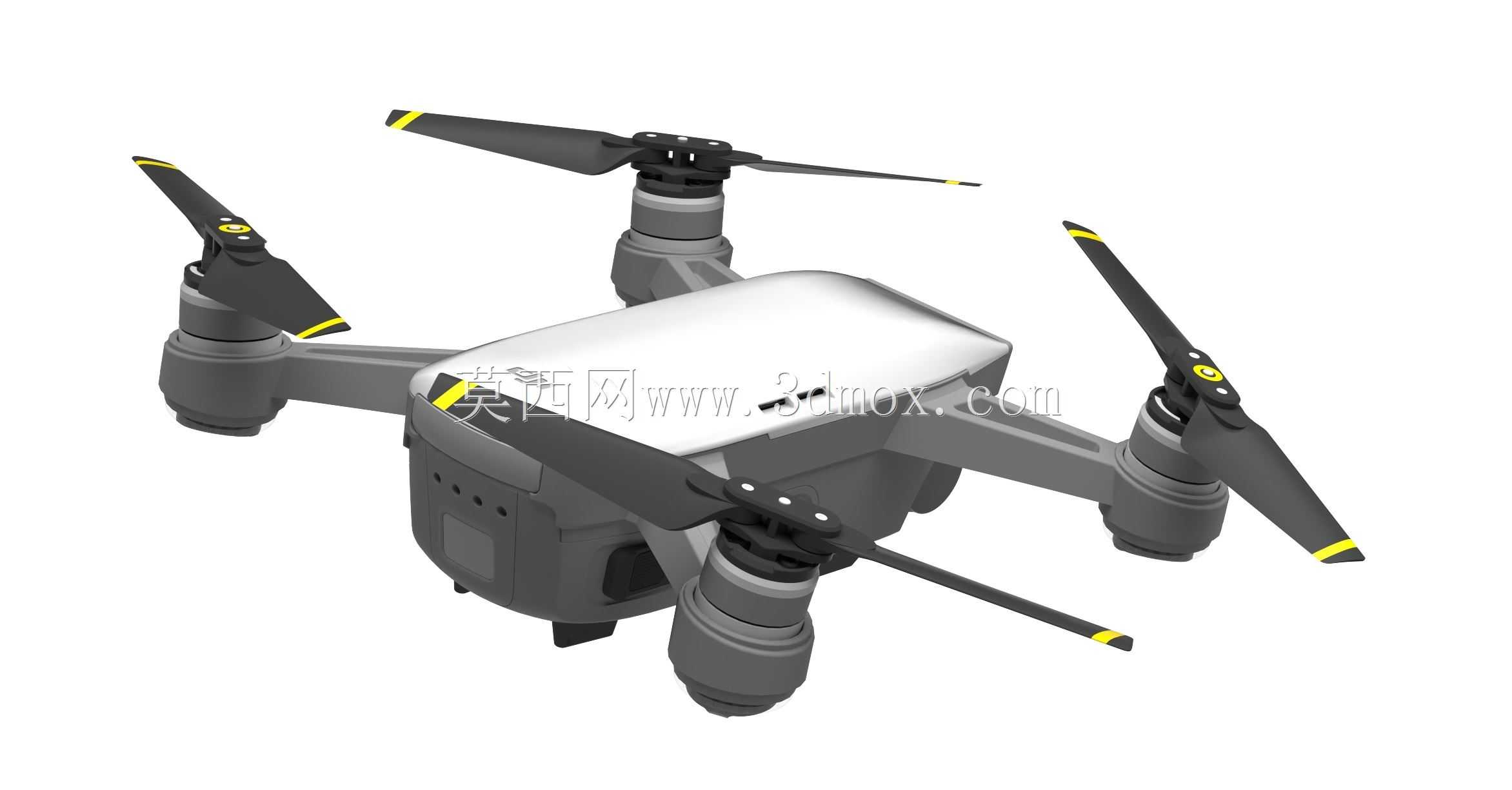

　　这套小型四旋翼航拍无人机的三维结构，围绕近距离低空影像采集、轻量化便携作业和消费级飞行平台的工程落地展开。整机采用四轴十字偏置布局，机臂从中央机身向四角伸展，末端布置独立旋翼动力单元；机身顶部为白色流线型上壳，下部以深灰结构件承托电池、飞控、电调、视觉模块和前置增稳云台，整体造型在控制风阻的同时，也兼顾内部器件堆叠、散热通道和维修拆装边界。

　　从实际使用场景看，这类飞行器常用于工地巡检、园区测绘、活动航拍、教学实验和小型设备搭载验证。相比大型多旋翼平台，它对起飞场地要求低，手持抛飞或近地起降均可适应；机臂与旋翼之间保留足够安全间距，能够降低相邻桨叶气流干扰，也便于在仿真阶段校核悬停姿态、前飞阻力和侧向阵风下的姿态恢复能力。对于结构设计人员而言，模型不仅是外观展示件，更可用于检查电机座、机臂根部、云台挂点和电池仓之间的空间关系。

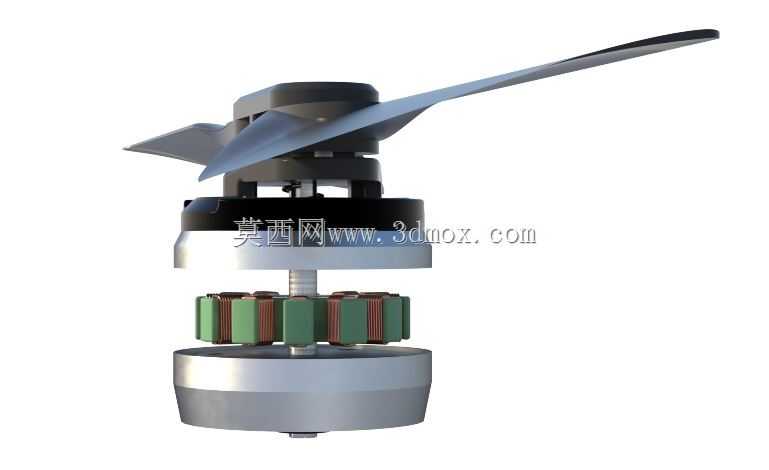

　　旋翼系统采用四组两叶螺旋桨，桨尖带有识别色带，桨叶通过快拆桨座与电机输出轴连接。电机呈圆柱状安装在机臂末端，外壁分段表达散热与装配轮廓；电机座需要承受持续推力、急加速扭矩和降落冲击，因此在建模时应重点关注机臂端面的支撑厚度、螺钉孔位以及桨叶旋转包络。四个旋翼的旋转平面高于主机身，可减少机身对下洗气流的遮挡；前飞时机身迎角变化会带来桨盘与外壳之间的相对位移，设计中需保证桨叶在弹性变形、小幅振动和极限俯仰状态下不与机臂、外壳发生干涉。

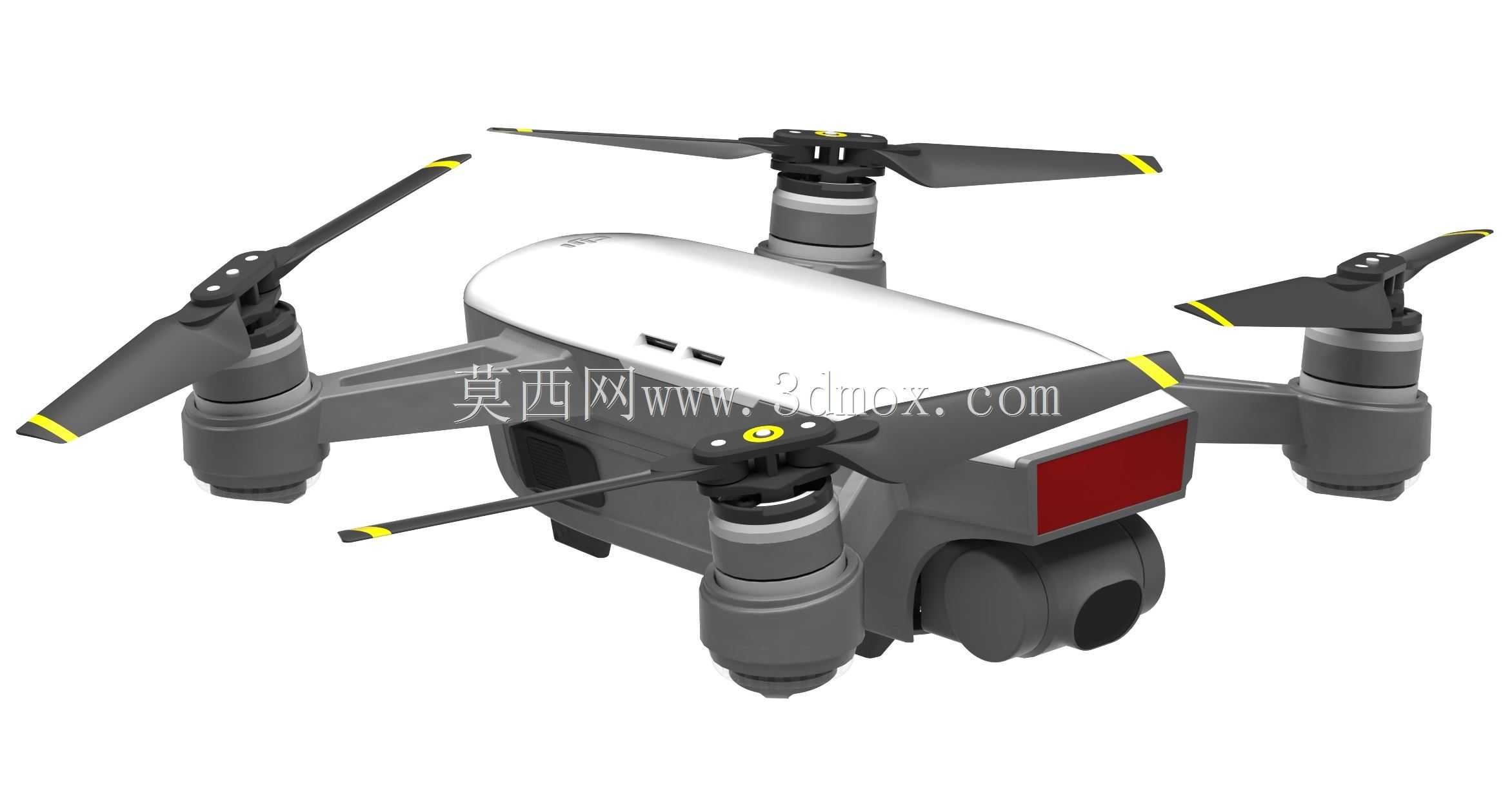

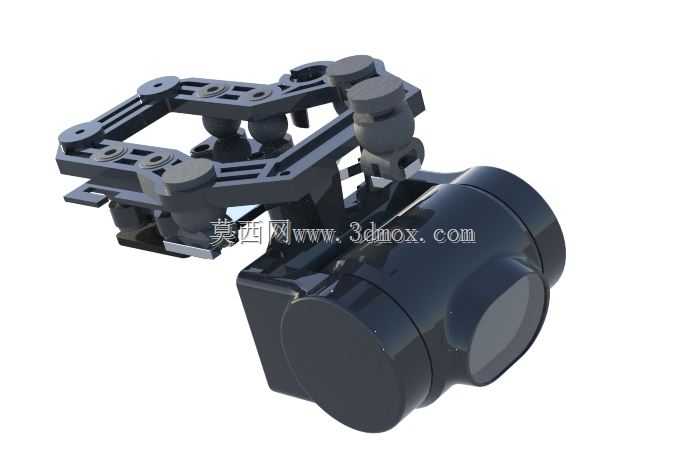

　　机身前部下方设置两轴或三轴增稳云台舱，相机镜头位于最前端，云台通过独立悬挂区域与主机身连接。该区域的结构思路是把飞行振动与影像采集模块隔离开，避免电机高频振动直接传递到镜头。模型中可见云台侧盖、镜头圆筒和后部红色视觉识别窗口，这些特征对应真实飞行器的影像采集、避障或定位功能。布置镜头时，需要校核云台俯仰运动范围，确保上仰、下俯以及机身倾斜时镜头不会碰到腹部壳体；同时前视传感器窗口应保持无遮挡，机身曲面不能在广角视场内形成明显阴影。

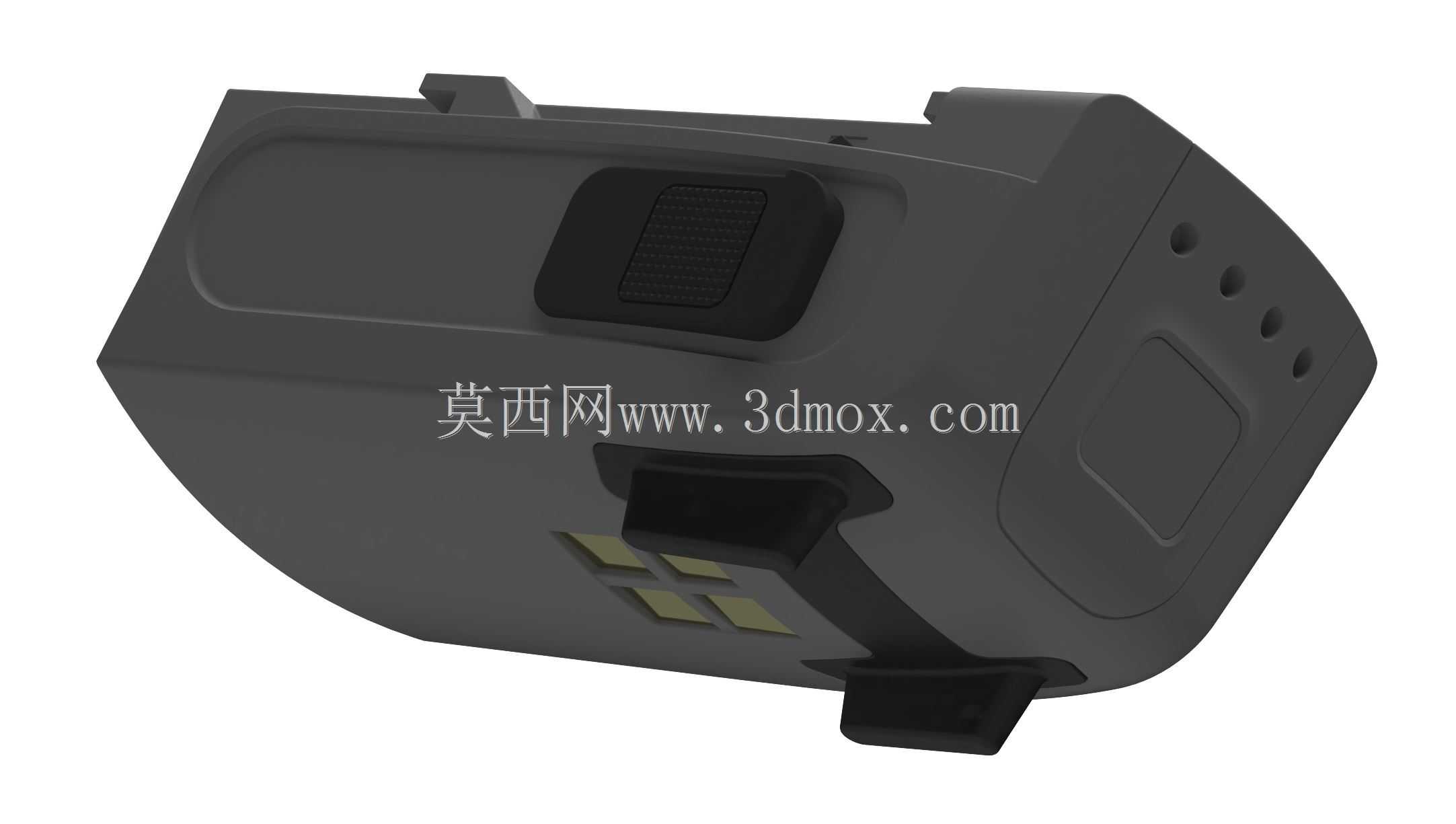

　　中央机身内部是器件集成的核心区域。上壳表面预留细小开槽和接口特征，可用于散热、指示灯、麦克风或装配定位；腹部壳体向云台方向收窄，既给镜头留出视野，也让电池仓和主板区域形成较规整的承载空间。电池通常贴近重心位置安装，以减少四旋翼在姿态变化时的转动惯量；飞控板、IMU、导航模块则宜布置在振动较小、靠近几何中心的位置。三维建模时可依据外壳内壁的筋位、立柱和卡扣位置反推主板固定方式，进一步检查线束走向、插头插拔空间和底盖密封面。

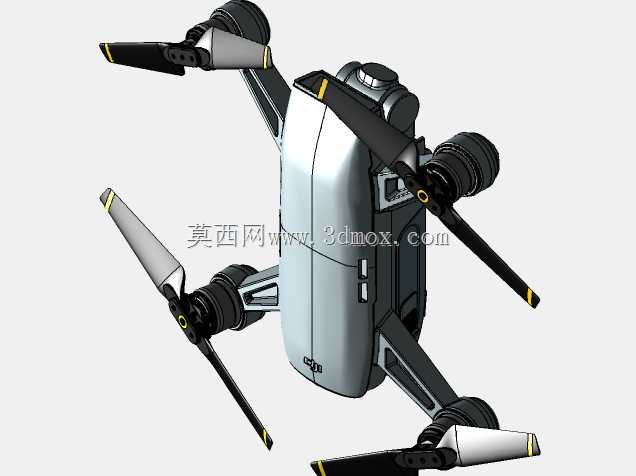

　　机臂与机身的连接区域是载荷传递关键部位。虽然该模型呈现为展开状态，但其小型化定位决定了结构需要考虑便携收纳，机臂根部通常要兼顾折叠铰链、锁止面和线缆通道。展开后，机臂必须形成稳定支撑，不能因推力循环载荷产生明显松动；折叠后，旋翼应尽量贴近机身侧面，缩小包装尺寸。设计机臂截面时，不能只追求纤细外观，还要为电机相线、灯带或信号线留出内走空间，并在根部设置圆角过渡，降低跌落和硬着陆时的应力集中。

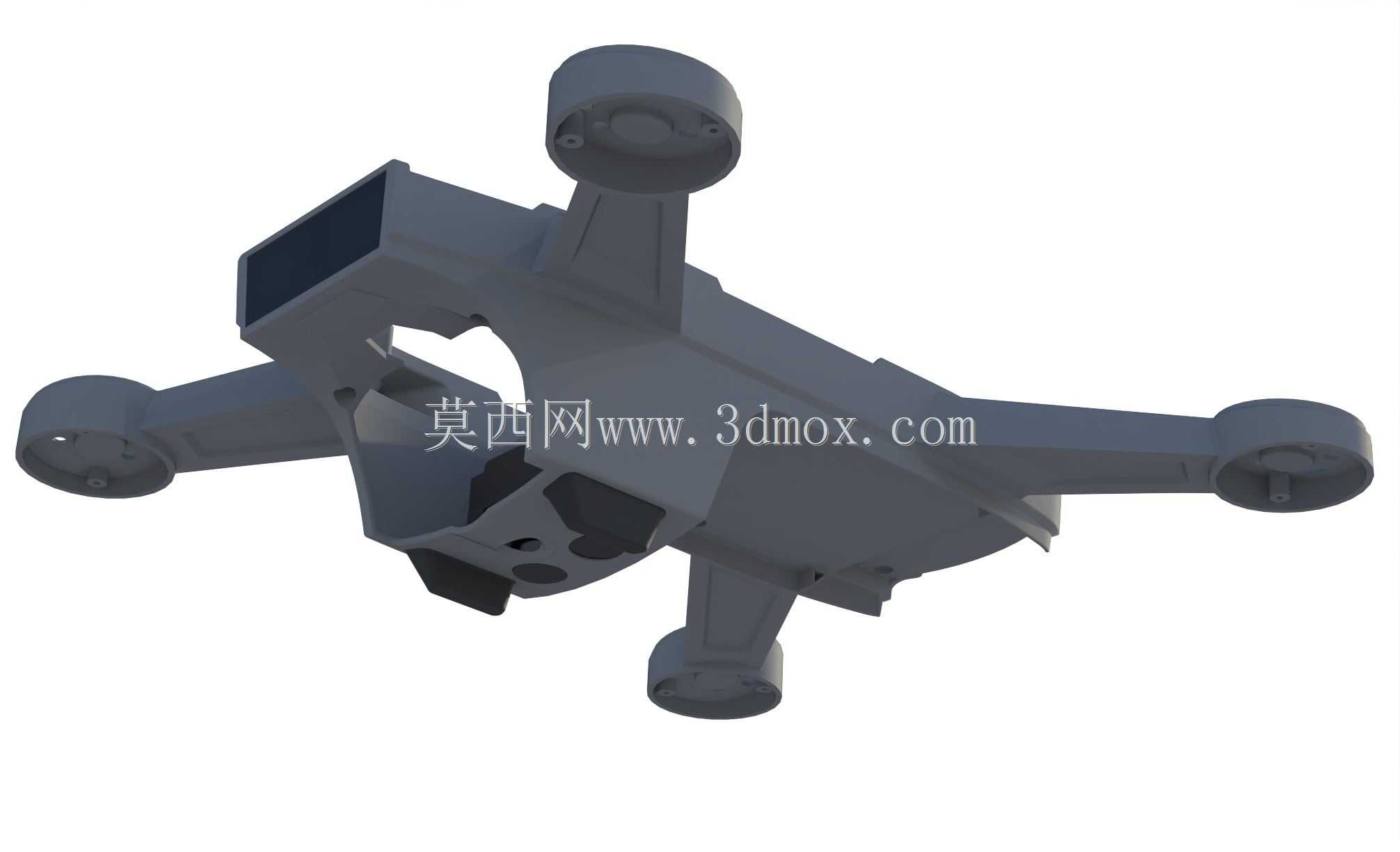

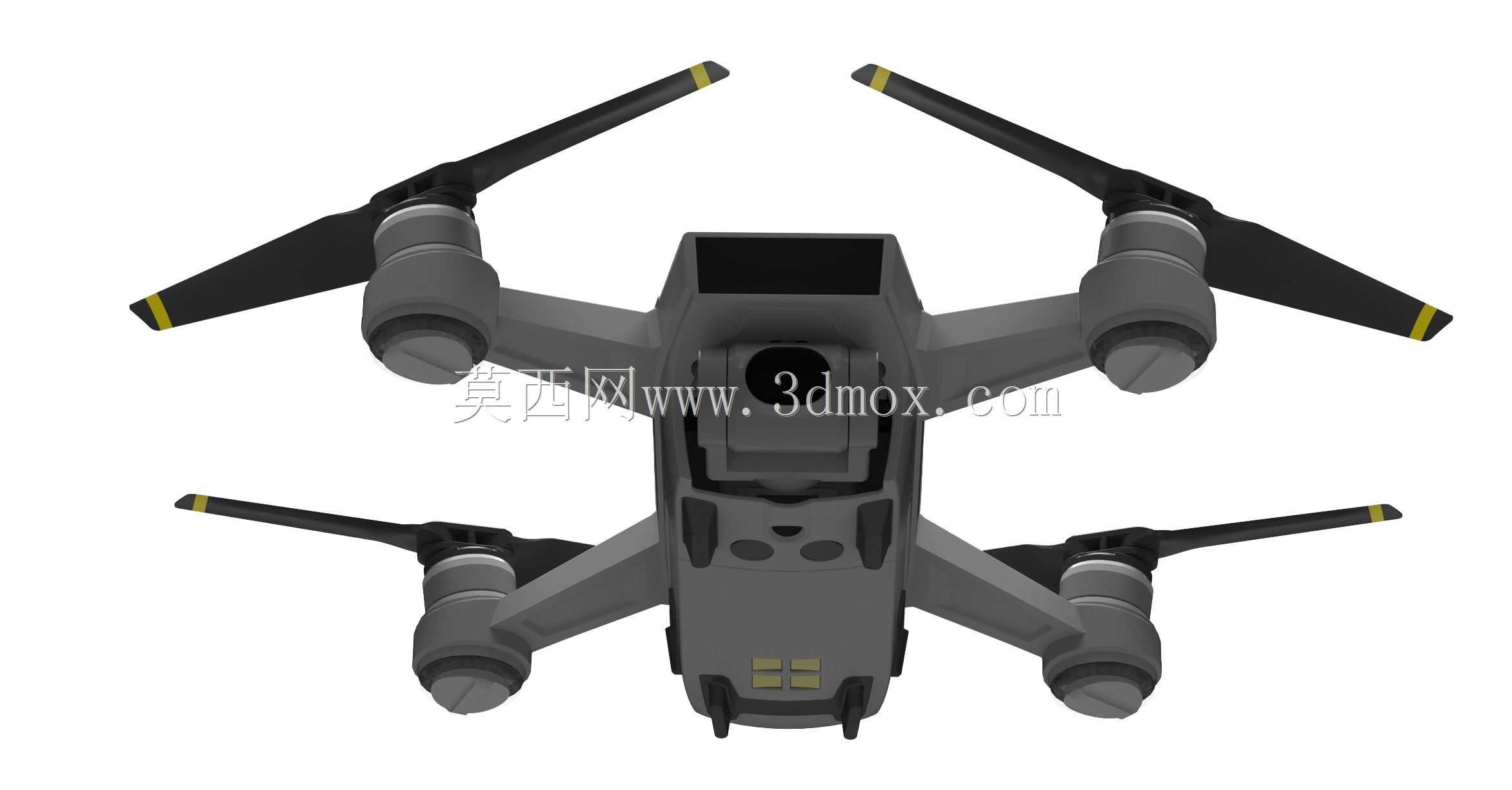

　　起落与腹部结构采用低矮支撑思路，机身下方云台略突出于壳体，因此降落姿态下需要保证镜头不直接接触地面。支脚或腹部保护件的高度、位置和接触面积要结合整机重心投影校核：若支撑点过于靠近中心，侧向着地时容易倾覆；若过度外扩，则会增加重量并影响航拍视野。较为合理的方式是让四个支撑区域靠近机臂下方或机身四角，使着陆冲击沿机臂和机身框架分散，同时让云台处于受保护的凹陷区域。

　　外形尺寸方面，这类掌上无人机的旋翼对角距通常控制在便携尺度内，机身宽度明显小于旋翼展开直径。安装边界上，最外侧轮廓由桨尖旋转圆决定，运输收纳边界则由折叠后的机臂、桨叶和云台突出量共同决定。进行配套箱内衬、快拆保护罩、地面站支架或挂载夹具设计时，不能只量取机身本体，还需把桨叶形变、云台俯仰角、电池鼓包公差和外壳分模线纳入包络范围。

　　从建模方法看，该模型适合采用曲面外壳与内部结构分块构建的方式：上壳使用连续曲面保证外观光顺，下壳通过折线和局部加厚形成承托特征；电机、螺旋桨、机臂、云台和镜头可作为独立子装配，便于后续做运动干涉检查。螺旋桨需要保留旋转半径和桨尖厚度，电机座要表达同轴安装关系，云台则应建立独立转动轴，方便验证镜头运动范围。若用于渲染展示，可保留材质分色和表面细节；若用于工程评审，则应进一步补充螺钉柱、卡扣、筋板、密封槽和线束固定点。

　　总体而言，该三维作品完整呈现了小型航拍无人机从外观造型到关键功能区域的结构关系，既适合作为消费级飞行器外观方案评审，也可用于机臂折叠、旋翼包络、云台视野、电池仓布置和收纳边界等工程问题的前期验证。
