1760规格折叠正反桨无人机旋翼结构

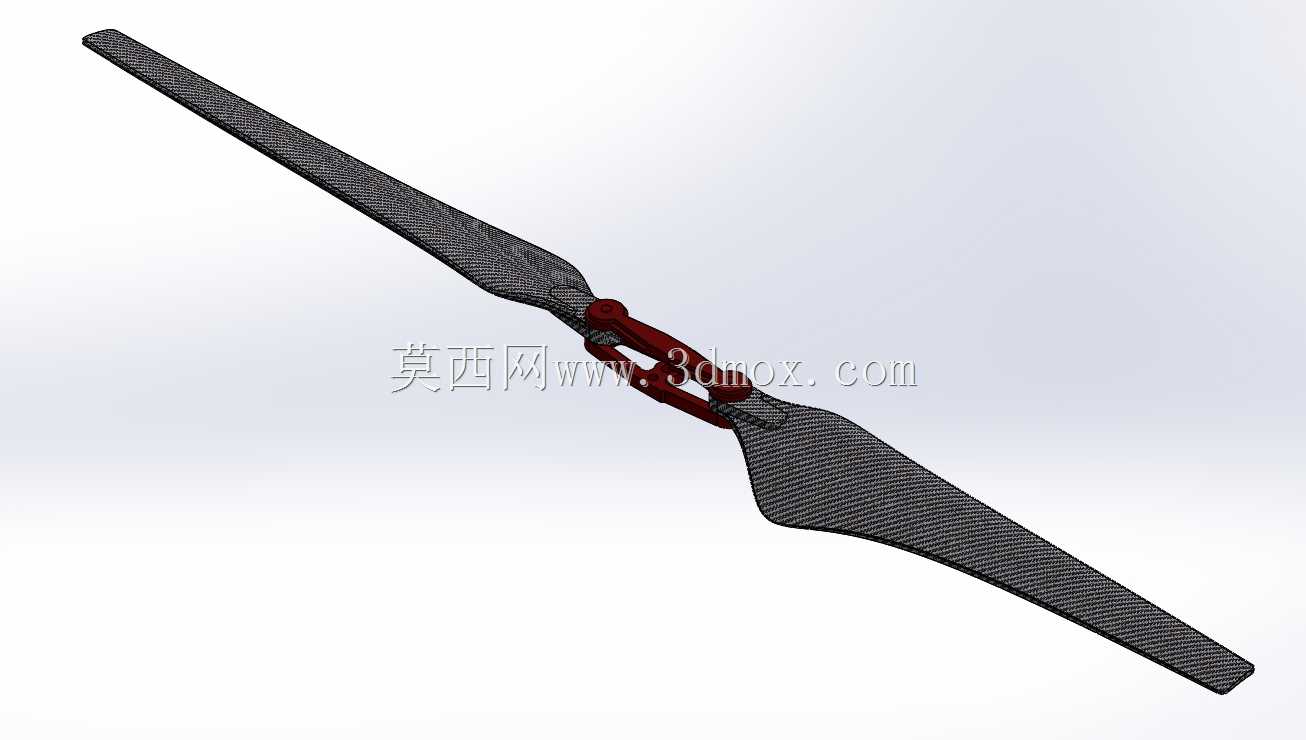

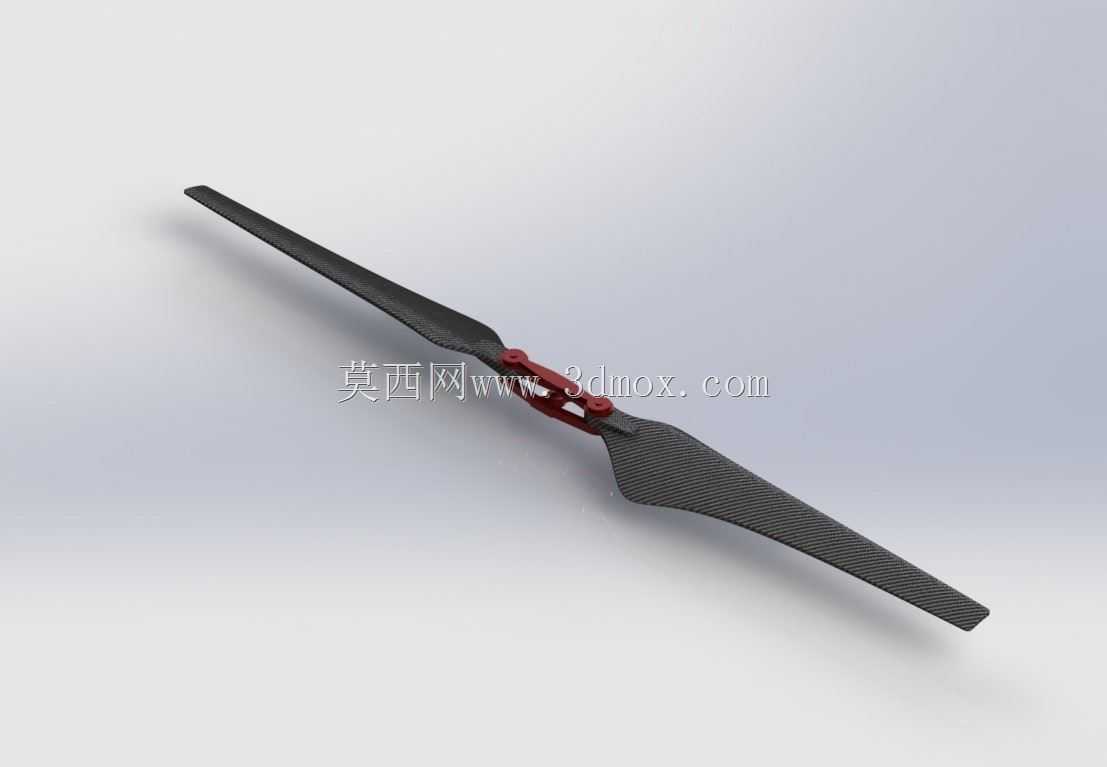

　　这套旋翼结构对应多旋翼无人飞行器上常用的1760规格折叠桨，覆盖顺时针旋转与逆时针旋转两种旋向，主要用于农业植保、物流挂载、行业巡检、航拍测绘等对单桨拉力和桨叶收纳尺寸都有要求的飞行平台。大轴距多旋翼在整机运输、机库存放、外场转场时，固定桨会让机臂末端向外伸出很长，车辆装载、装箱和现场搬运都容易磕碰桨尖；采用折叠夹持结构后，桨叶可绕桨夹位置向机臂方向收拢，整机横向占用尺寸明显缩小，展开后又能依靠旋转离心力和夹持座定位进入工作姿态，兼顾飞行状态的刚性与地面状态的收纳便利性。

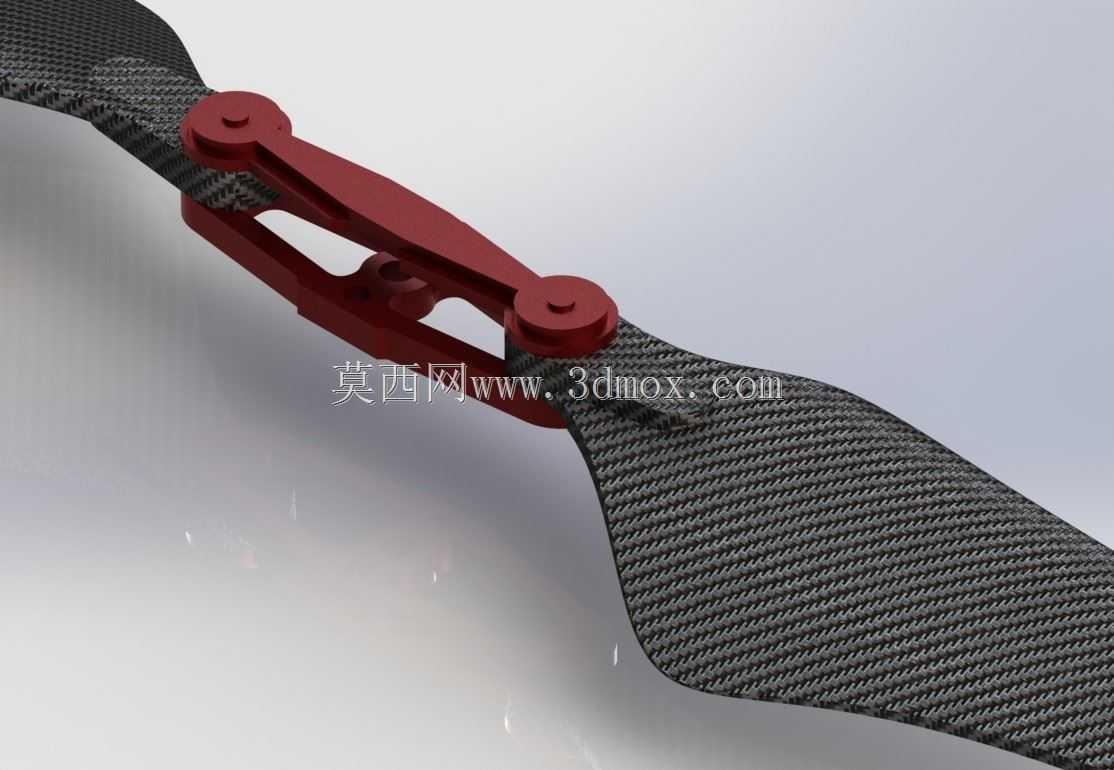

　　从实际用途看，1760桨的尺寸特征是桨叶展开长度约17英寸、标称螺距约6英寸，适合搭配大拉力动力组，在低转速、大扭矩区间提供稳定升力。相比小尺寸桨，大桨盘面积在相同拉力下转速更低，悬停效率和续航余量更有优势，也能降低高频气动噪声；但桨叶越长，对桨根连接、桨夹同轴度、两片桨叶展开后的对称度要求越高。模型中桨夹中部设置了与电机输出轴匹配的安装区域，两侧通过横向销轴连接桨叶，桨根保留了足够的承压面和转动间隙，既保证折叠动作顺畅，又避免工作状态下出现过大旷量。

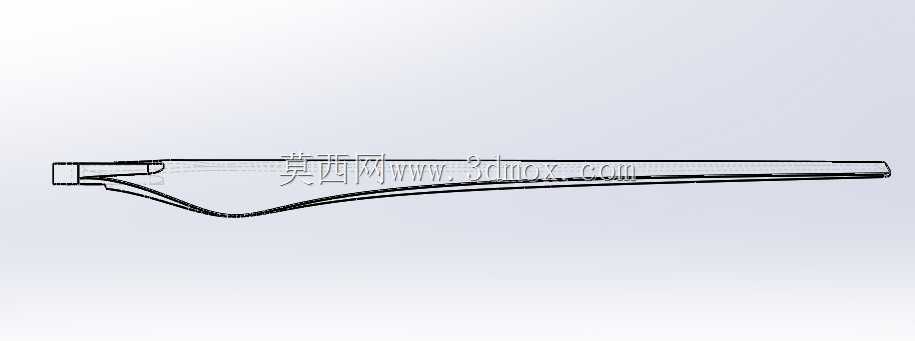

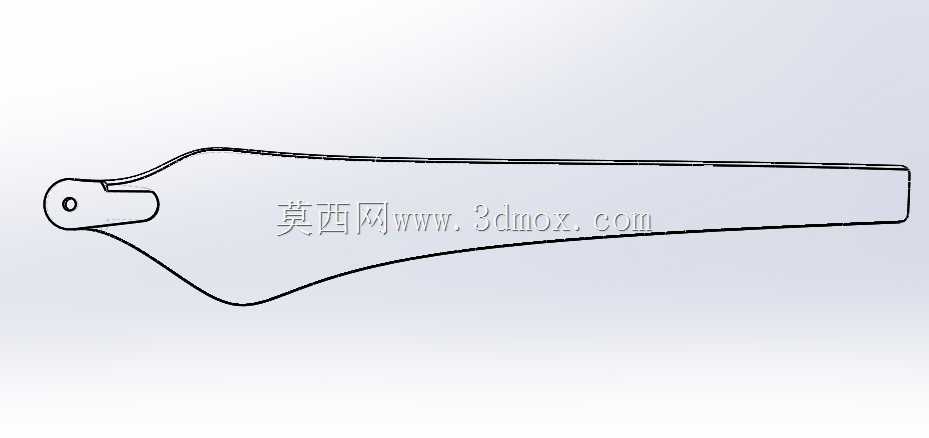

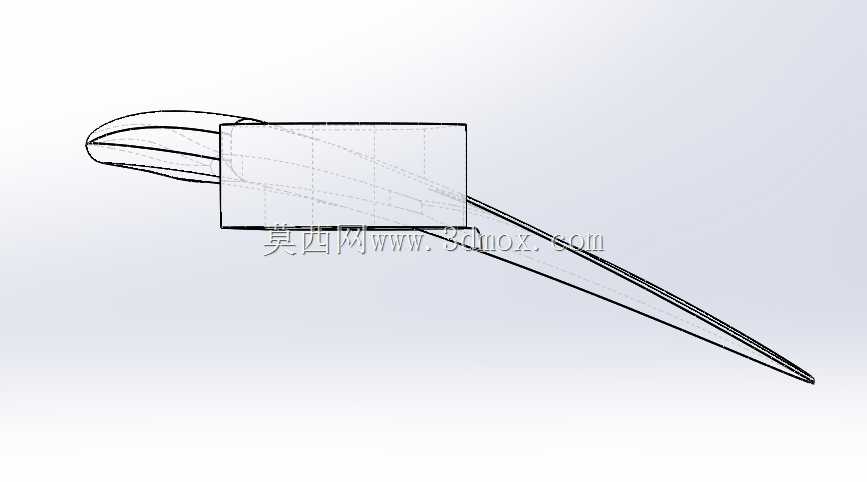

　　结构设计上，桨叶主体采用细长翼型布局，从桨根到桨尖逐步收窄，弦长和厚度沿展向连续变化，符合螺旋桨沿半径方向线速度递增的载荷分布特点。桨根区域厚度较大，用于承受挥舞弯矩、离心拉力和频繁折叠产生的接触应力；桨尖区域较薄，有利于减小翼尖阻力和转动惯量。正反两版桨叶的叶型扭向相反，安装到相邻电机后，可通过相反旋转方向抵消机身反扭矩，这也是四旋翼、六旋翼等平台稳定偏航控制的基础。建模时需要特别保证CW与CCW桨叶关于旋向的几何关系一致，不能只做简单镜像后忽略桨夹安装面、桨根孔位和叶型扭转方向的配合。

　　安装边界方面，桨夹中心孔位、锁紧面和电机轴座需要同轴布置，桨叶折叠转轴应平行于电机安装面，并与桨盘平面保持明确位置关系。装配后两片桨叶展开应近似成一条直线，桨尖高度差过大时会引起明显振动；桨根与夹片之间需预留微小转动间隙，间隙过小会导致折叠卡滞，间隙过大则会在起飞、刹车和快速变矩时产生拍击。桨叶旋转扫掠范围内，机臂杆体、起落架、喷杆、货舱挂架等结构都应避让，尤其在大桨距、大拉力工况下，桨叶会承受气动弯曲，桨尖与邻近部件的安全距离不能按静止状态勉强布置。

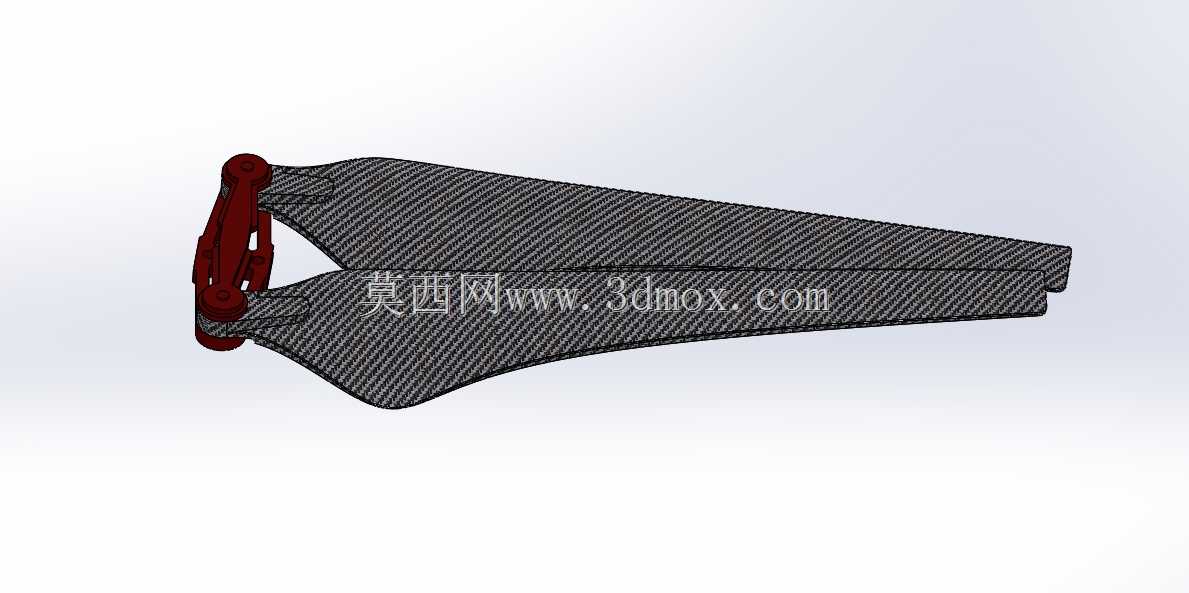

　　在三维结构核查中，可先按电机座安装面建立基准轴，再检查桨夹孔位、销轴轴线、桨叶根端端面和旋转盘平面的相对关系；随后分别验证展开状态与折叠状态的空间包络，确认桨叶收拢后不会与机臂上盖、电调线束、喷头或脚架发生干涉。对于需要做动力匹配的设计人员，该结构可进一步用于桨盘直径校核、电机间距评估、折叠收纳尺寸估算以及整机维护空间分析。桨叶表面的碳纤维纹理体现了轻量化复材构件的典型特征，实际工程中还需关注桨根耐磨衬套、夹片锁紧力、桨叶动平衡和更换一致性，因为这些细节直接影响多旋翼平台的振动水平、悬停稳定性和外场使用寿命。
