现代公司5000A空气断路器固定管件结构

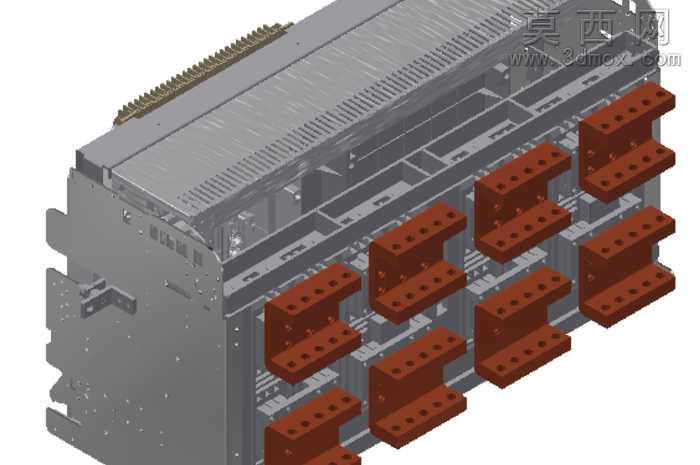

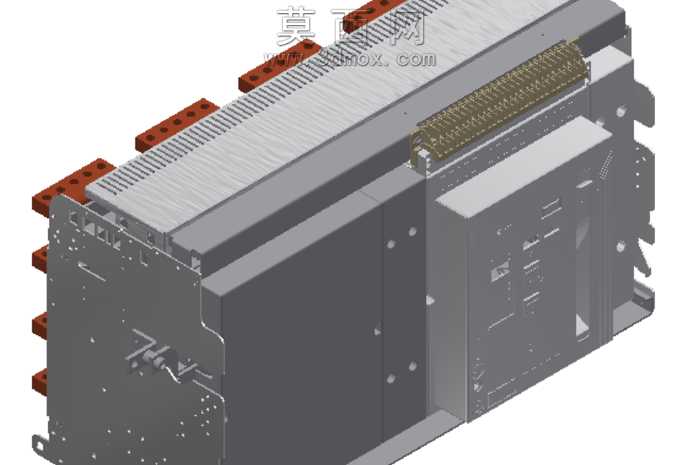

本模型为4P规格5000A额定电流、400V额定电压的空气断路器固定管件结构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循低压配电设备的尺寸规范与装配逻辑，对断路器主体框架、接线端子排、固定安装管件等核心结构进行了1:1比例的精准还原。建模阶段先以拉伸、凸台命令搭建断路器的主体金属框架，对框架表面的散热格栅结构采用阵列命令完成批量特征生成，保证格栅的间距、尺寸完全统一，还原真实产品的散热结构设计；针对前端的棕红色绝缘固定管件，逐个绘制安装孔位的草图特征，通过拉伸切除完成每个端子的多孔接线结构，再按照4P断路器的相序排布规则完成三组共九个端子排的阵列装配，确保端子之间的电气安全间隙符合行业设计标准。材质渲染环节，为主体金属框架赋予哑光灰色冷轧钢板材质，调整材质的粗糙度与金属度参数，还原工业电气设备外壳的磨砂质感；为绝缘固定管件赋予深棕红色热固性塑料材质，添加细微的材质颗粒纹理，模拟绝缘件的真实表面触感；对接线端子的导电接触面赋予亮面铜质材质，区分导电部件与绝缘、结构部件的视觉差异。结构设计上完整还原了断路器的分层装配逻辑，主体框架预留的安装卡槽、固定管件的定位凸台、端子排的接线孔位都做了可装配的结构校验，所有配合面的公差预留符合低压电器的装配要求，既保证整体结构的强度，也兼顾了电气绝缘性能的设计需求，可直接用于配电柜体的装配干涉校验、产品展示动画制作以及低压配电方案的可视化演示。
