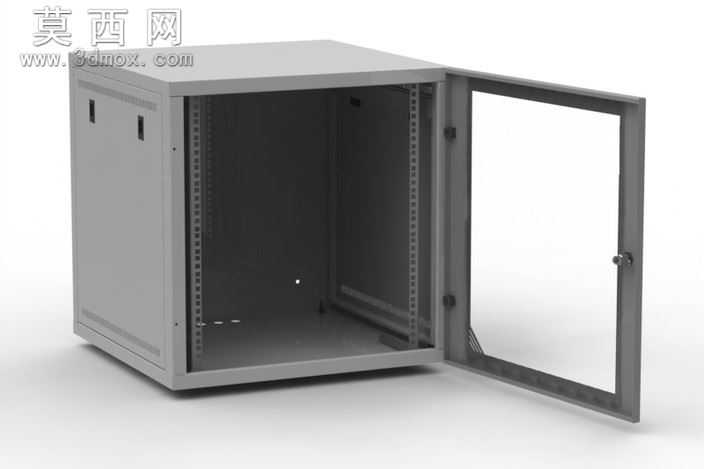

19英寸12U壁挂式服务器机柜三维设计

本模型为19英寸标准12U服务器机柜，采用三维参数化建模方式完成整体结构设计，建模过程严格遵循19英寸机架安装规范，精准还原机柜的实际装配尺寸与结构细节。模型整体采用钣金结构设计，主体框架通过折弯、焊接工艺成型，建模时对每一处钣金折弯角、安装孔位、拼接缝隙都做了精细化处理，确保结构尺寸符合实际生产加工要求。机柜前门采用透明钢化玻璃内嵌钣金门框的结构设计，门体与柜体通过隐藏式合页连接，搭配侧边锁具实现开合与锁止功能，建模时还原了合页的转动结构与锁具的安装位置，可直观展示门体的开合状态。机柜内部两侧设置有标准立柱安装条，立柱上均匀排布标准U位安装孔，孔位间距严格遵循19英寸机柜安装标准，可适配标准尺寸的服务器、交换机、配线架等IT设备，建模时对安装孔的尺寸、间距做了精准定位，确保设备安装的适配性。柜体侧边设置有可拆卸式侧面板，对应俄文标注的可拆卸侧板结构，侧面板通过卡扣与柜体框架连接，无需工具即可快速拆卸，方便设备安装与后期维护，建模时还原了侧板的卡扣连接结构与拆装逻辑。材质方面，柜体主体钣金部分赋予哑光灰色金属喷塑材质，模拟实际机柜表面的静电喷塑质感，前门玻璃部分赋予高透钢化玻璃材质，合页、锁具等五金件赋予金属镀铬材质，通过材质区分清晰展现不同部件的材质特性。渲染阶段采用柔和的影棚布光方式，通过主光、辅光、轮廓光的搭配，清晰展现机柜的钣金棱角、玻璃通透感与金属质感，开门状态的展示角度可直观呈现机柜内部的安装空间与立柱结构，方便使用者快速了解机柜的内部布局与可用空间。设计过程中充分考虑机柜的实际使用场景，兼顾结构强度、安装便利性与维护便捷性，整体结构紧凑，12U的高度规格适合小型机房、壁挂安装、弱电间等空间有限的使用场景，模型可用于机房布局规划、安装演示、产品展示等多个场景，结构细节完整，无多余几何特征，可直接用于后续的工程出图、渲染展示或结构验证工作。
