立式双层置物焖烤烧烤炉结构

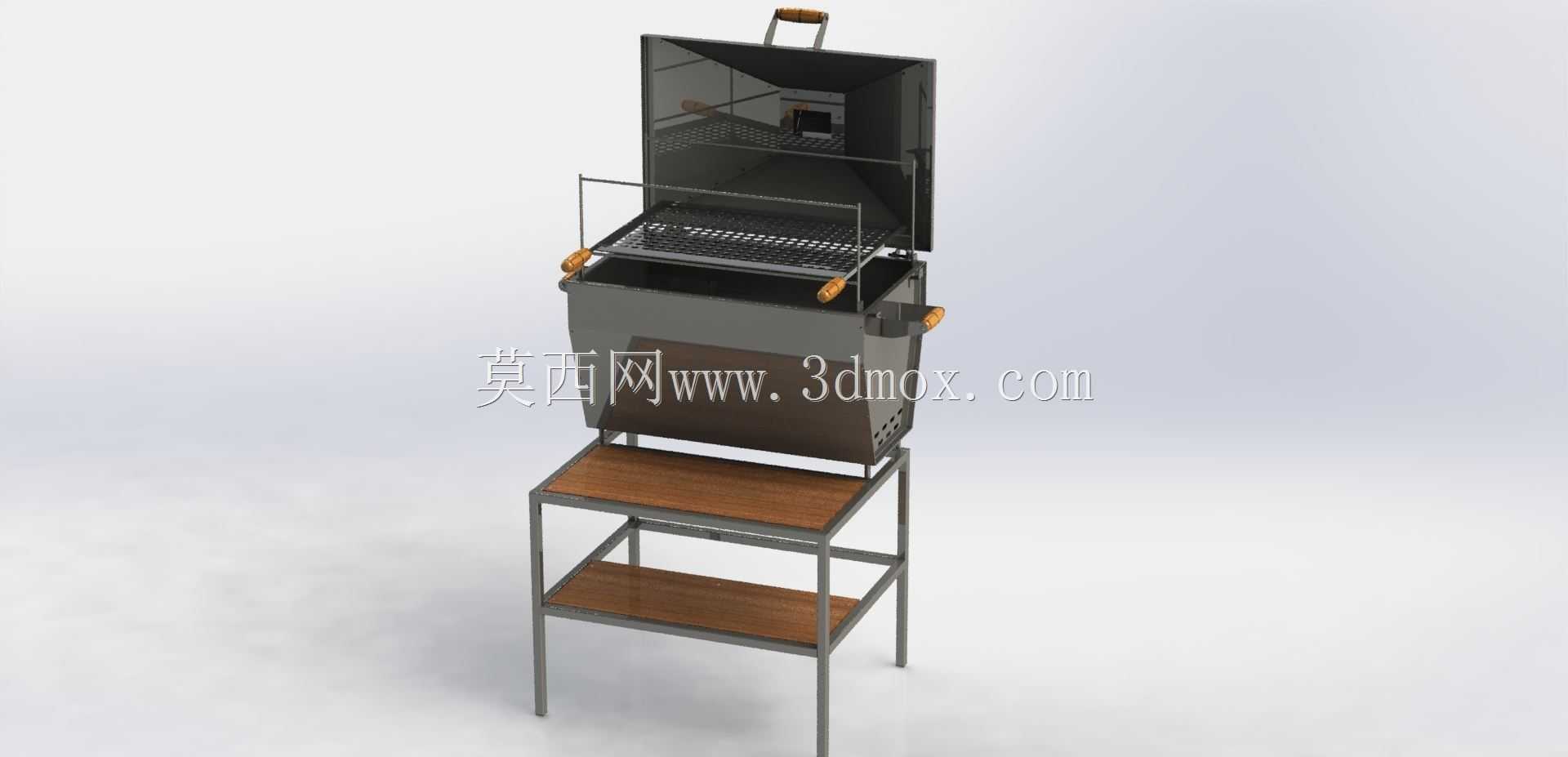

　　该套三维结构围绕户外及商用炭烤场景展开，炉体采用立式焖烤构型，上部为可向上翻起开启的箱式炉腔，炉盖内侧设置挡油与热反射围板，闭合后形成相对封闭的高温焖烤空间，能够减少炭火热量向外散失，使炉内热量在食材周围形成循环，既适合直接明火烤制肉串、蔬菜，也可借助封闭腔室完成整鸡、肋排等厚食材的慢焖加工。炉腔前部配置抽拉式烧烤网，网面采用格栅排布，栅条间隙兼顾支撑强度与透火效率，烤制过程中油脂可沿间隙向下滴落，避免直接浸泡食材；烤网两侧设置木质防烫握持件，抽拉翻面时无需近距离接触高温金属边框，操作边界清晰。炉体下部集成双层木质置物台面，台面由金属方管支架承托，上层紧邻炉体可临时放置待烤食材、调料盘与烧烤工具，下层用于收纳炭料、

　　引火用具或成品餐盘，支架四条支腿向外形成稳定支撑跨距，支腿底部落地接触面平整，放置在露台、庭院、户外餐位地面时不易倾翻，整体高度适配站立操作姿态，操作人员无需过度弯腰即可完成翻烤、取放动作。炉体侧壁设置木质侧握柄，满足短距离移位抬持需求，炉盖顶部同样配置木质提手，开盖时通过提手施力，避开金属盖体高温区域。结构设计上，炉壳采用钣金折弯拼焊思路，边角做规整折边处理，既提升薄板炉体的整体刚性，也减少裸露锐边；炉腔内部预留炭盆安放空间，炭火与烤网之间保持合理高度差，可通过调整炭层位置控制烤制区域温度，炉体下部设置通风与落灰相关结构边界，为进风调火、灰烬清理留出操作空间。支架部分采用型材焊接框架，木质台面嵌入框架限位，承重后形变量可控，

　　炉体与支架之间的连接位置设置承托节点，保证炉体重量均匀传递至四条支腿。建模过程中需重点核对炉盖翻转行程，确认开盖后炉盖与后方操作空间、人体站位不发生干涉；烤网抽拉路径要保持水平，抽出极限位置下网面仍有足够支撑长度，避免满载食材时前端翘曲；侧握柄、盖提手与金属件的连接部位需预留隔热件装配间隙，木质件不得直接贴近持续高温的炉壁区域。整机占地边界集中在支架支腿形成的矩形范围内，炉盖开启后上部会向后占用额外翻转空间，布置在固定烧烤工位时，后方应留出开盖与散热距离，左右两侧保留握持抽拉操作空间，炉体前方预留人员站立及翻面操作区域。该结构兼顾庭院聚会、户外餐吧、民宿烧烤区等使用场景，把焖烤炉体、操作烤网、置物收纳和稳定支架整合为一体，零部件层级分明，钣金件、金属框架、木质隔热件、格栅网件之间的装配关系清晰，可作为户外烧烤设备结构设计、尺寸校核和方案展示的参考对象。
