PTC恒温回流加热平板结构设计

　　这套平板式PTC加热结构主要面向小批量电子焊接、实验室预热、热敏元件拆装以及简易回流加热场景。实际产线里，不少工位并不需要完整的大型回流焊炉，而是需要一块升温稳定、占用空间小、可随时放置在工作台面上的加热面，用来完成PCB板局部预热、焊锡膏熔化、小模组固化、样品热贴合等操作。该结构正是围绕这类轻量加热需求展开，把发热元件、均热面板、支撑脚和引出线缆整合为一个独立模块，便于在非标设备、测试工装和手工维修工位中直接调用。

　　从使用逻辑看，PTC元件本身具备随温度变化调整功率的特性，到达居里温度附近后发热能力会自动受限，因此相比裸露电阻丝加热方式，它对控温系统的依赖更低，也更适合无人短时值守或工装内置场合。设计时没有采用复杂外壳包裹，而是以一块平整金属板作为主要受热与传热面，目的是让工件能够直接贴合放置，减少空气间隙带来的热阻。板面保持较大的平面度，四角布置固定与支撑结构，使加热板在受压、取放工件和频繁移动时仍能维持稳定姿态。

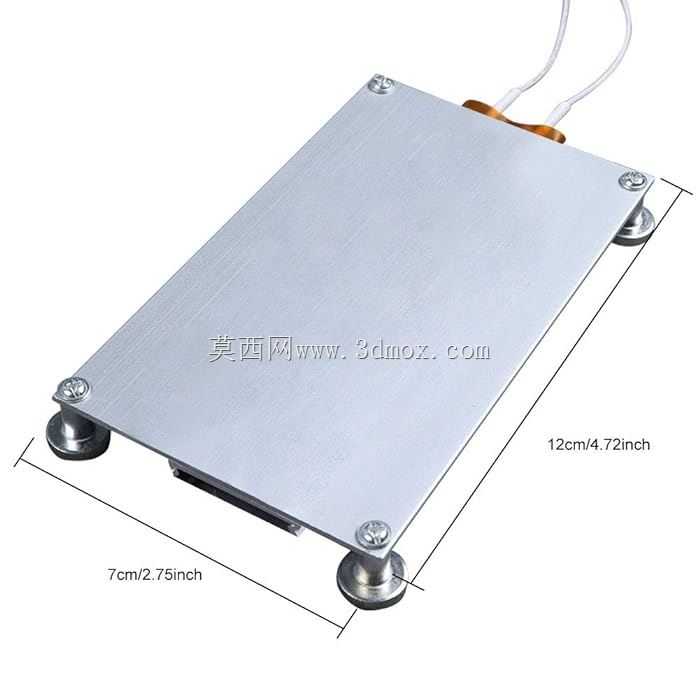

　　外形边界在建模中被明确约束，有效加热平板的长宽方向约为120mm与70mm，对应图中标注的12cm与7cm左右。这个尺寸并不是随意确定的，而是针对小型控制板、驱动模块、传感器小板和单片焊接样件设定的工作范围。若加热面过大，PTC功率分散，升温速度会下降；若过小，则常见PCB放不稳，边缘元件无法获得均匀热量。70mm×120mm的面域能够覆盖多数手工返修件，同时保留紧凑的设备安装空间。

　　支撑结构位于板体四角，采用带圆盘底座的支脚形式。支脚一方面把高温面板抬离工作台，降低热量向台面传导，避免桌面被长时间烘烤；另一方面圆盘接触面积较大，在光滑实验台或设备底板上具有更好的抗滑移能力。支脚与面板之间通过紧固件连接，装配关系清晰，后期若需要更换隔热垫、调整支撑高度或改造成机架固定方式，都可以在不大改主体结构的前提下完成。对于三维结构设计人员来说，这种四角支撑方案还有一个好处：热变形方向比较容易控制，平板受热膨胀时不会因为单侧约束而产生明显翘曲。

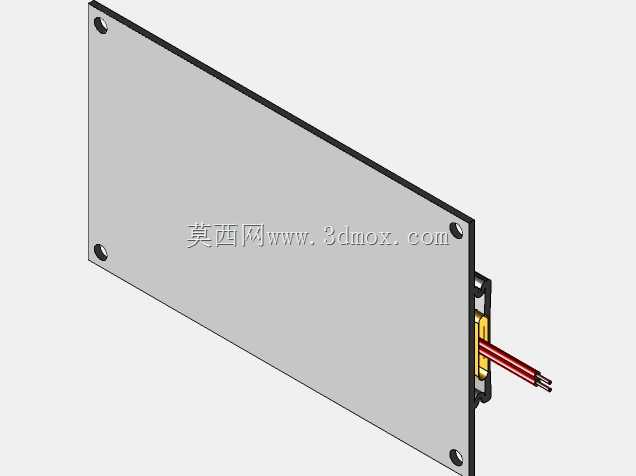

　　板面上方引出的供电线缆采用柔性走线方式，出线位置集中在一侧，避免线缆横穿加热区域。实际建模时需要给线缆预留弯曲半径，不能把导线布置成紧贴金属锐边的状态，否则长期高温和振动后容易出现绝缘层磨损。线缆端部与发热元件连接区域应保留适当松弛量，使加热板在移动、翻转维护时，拉应力不直接作用于内部接线点。若该模块被嵌入自动化设备，还可以在此基础上增加压线板、陶瓷接线端子或温度开关，使电气连接更符合设备装配规范。

　　材料选择上，外露面板适合采用导热较好的铝合金板材，经表面处理后兼顾耐腐蚀与易清洁。PTC发热片位于面板下方，通过压紧或导热粘接方式与金属面形成热传导路径。设计重点不在于追求复杂曲面，而在于保证发热体与面板之间贴合紧密、压力均匀。若局部悬空，即使PTC元件功率相同，板面也会出现明显温差，表现为焊锡熔化不同步、工件边缘升温慢等问题。因此在结构建模时，四角螺钉位置、支撑柱高度和发热片厚度需要一起校核，避免装配后出现中间压紧、四角翘起，或四角过定位导致板面不平的情况。

　　在设备集成方面，该加热板可作为独立工装放置，也可装入小型回流加热箱、预热工位、热压夹具或实验台架中。作为独立工具使用时，操作人员可直接将工件放在面板中央，利用PTC恒温特性完成快速加热；作为设备部件使用时，设计人员需要在周围增加隔热挡板、防护罩、温控显示和急断电路，尤其要避免手指误触高温金属面。模型中平板厚度、支脚高度、紧固件位置和出线方向都属于关键安装边界，后续做外壳或机架开孔时应依据这些尺寸预留维护空间。

　　从热工角度看，平板加热件的工作面不宜只关注额定功率，还要关注热容量和负载状态。400W级PTC在空载时升温较快，接触较大金属工件后热量会被迅速带走，板面温度会短时下降，随后再趋于稳定。因此结构设计中应让工件尽量居中放置，使发热区域覆盖工件主要轮廓；对于长条状或大面积工件，则需评估多块PTC并联排布的可能性。当前模型提供了一个可复用的基础模块：平整均热板、四角支撑、电气引出和紧凑边界都已表达清楚，后续可根据目标温度、工件重量和安装方式继续细化隔热层、接地结构与外防护件。

　　整体来看，这类PTC平板加热结构的价值在于结构简单、热响应直接、集成限制少。它不依赖庞大的炉腔和输送机构，却能在小尺寸电子加工与实验场景中完成稳定加热任务。对于三维建模和非标设计人员，模型不仅体现了外观形状，也完整呈现了加热面、支撑脚、紧固件和线缆之间的空间关系，可用于工装方案评审、设备布局校核、热工位演示以及后续工程图纸深化。
