旋翼式螺纹连接冷水计量水表结构

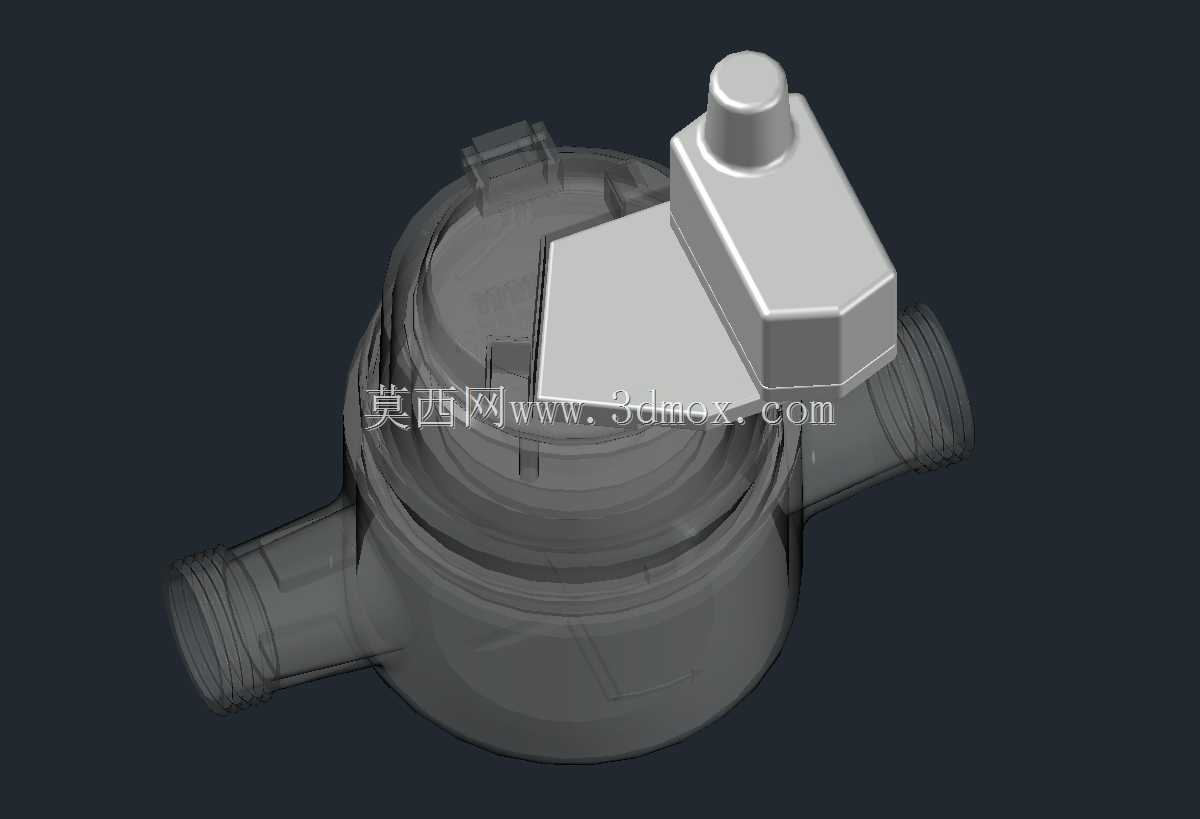

　　该模型呈现的是民用及小型商用供水系统中常见的旋翼式冷水水表，主体由下部黄铜阀体、上部计量指示罩壳以及可翻起的防护端盖组成，适用于DN15至DN20口径的入户支管、分户计量管路和设备供水支路。现场布置时，这类水表通常安装在水平管段上，两端通过外螺纹与管道接头连接，阀体下部两侧的螺纹接口形成直通流道，水流进入后驱动内部叶轮机构，再经机械传动将累计流量反映到表盘读数区。建模时需要重点保留阀体进出口的同轴关系、螺纹段长度、六角拧接面位置以及表壳上方的检修和读数空间，避免在密集管线中出现扳手无法就位、端盖无法开启或表盘朝向不便观察的问题。

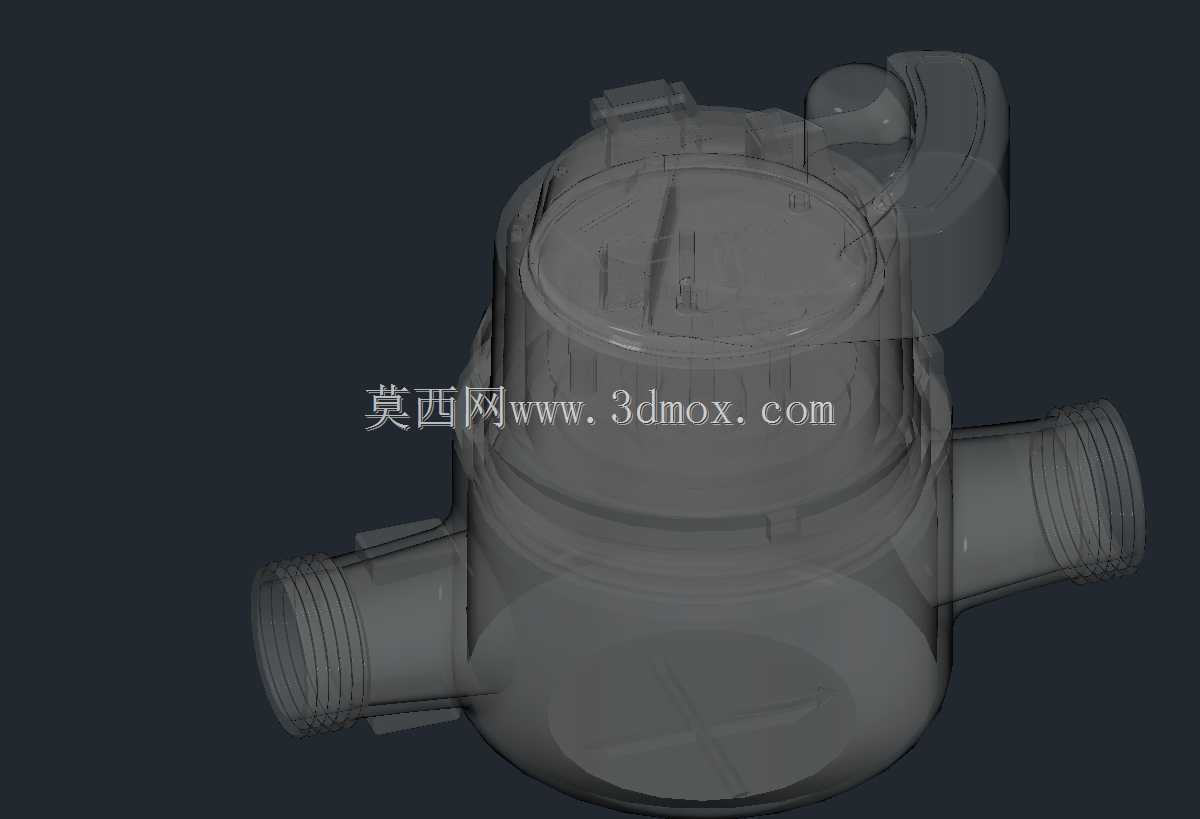

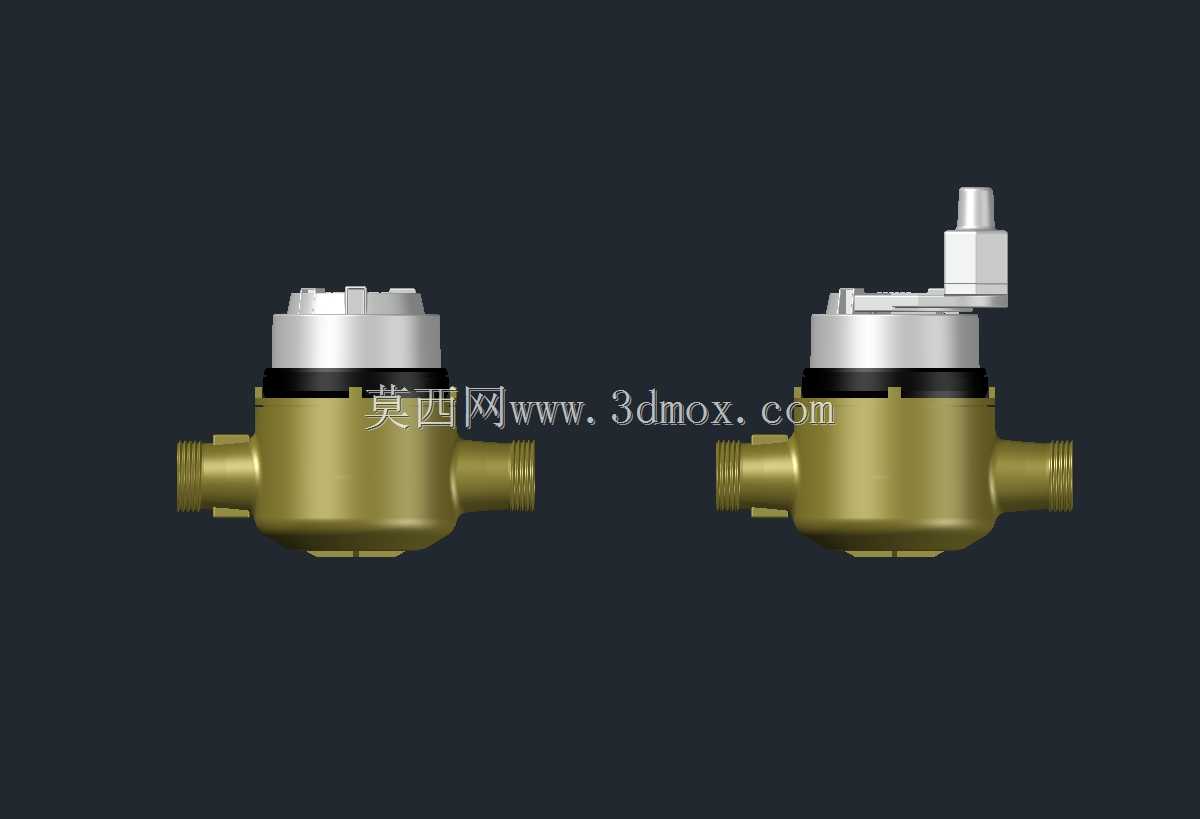

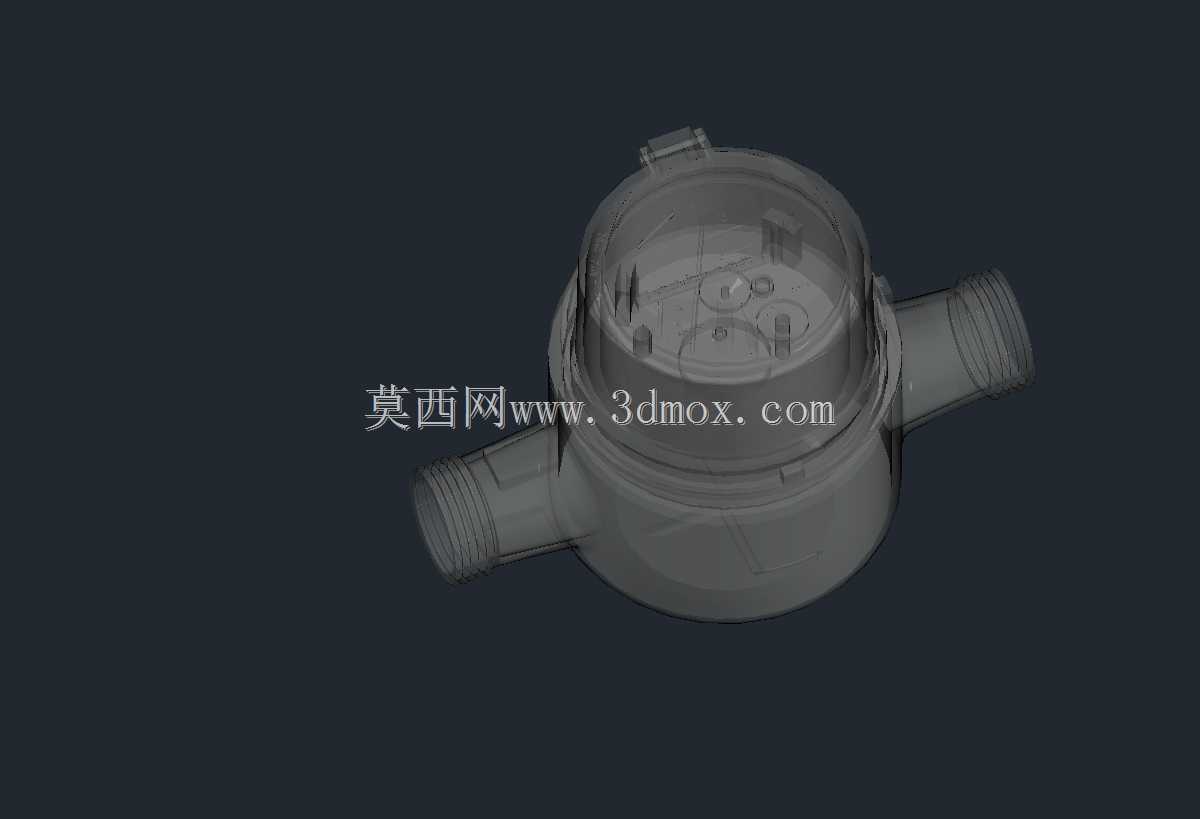

　　从实际用途看，水表承担的是供水量累计计量任务，并不承担截断、调压或过滤功能，因此在系统选型中常与截止阀、止回阀、Y型过滤器及活接头配套使用。下部铜质阀体采用较厚的壁面和过渡圆角，以承受住宅给水压力、水锤波动以及长期潮湿环境；两端外螺纹接口保留了足够的啮合长度，端部台阶可用于密封件或接头定位。阀体中部的容腔围绕叶轮测量机构设计，流道截面在入口处形成稳定导流，使水流以较低扰动推动旋翼，减少偏流造成的计量偏差。三维结构中，黄铜部分的轮廓、加强过渡和接口方位都应与装配空间一致，尤其要关注表体下方与管道中心线的高度关系。

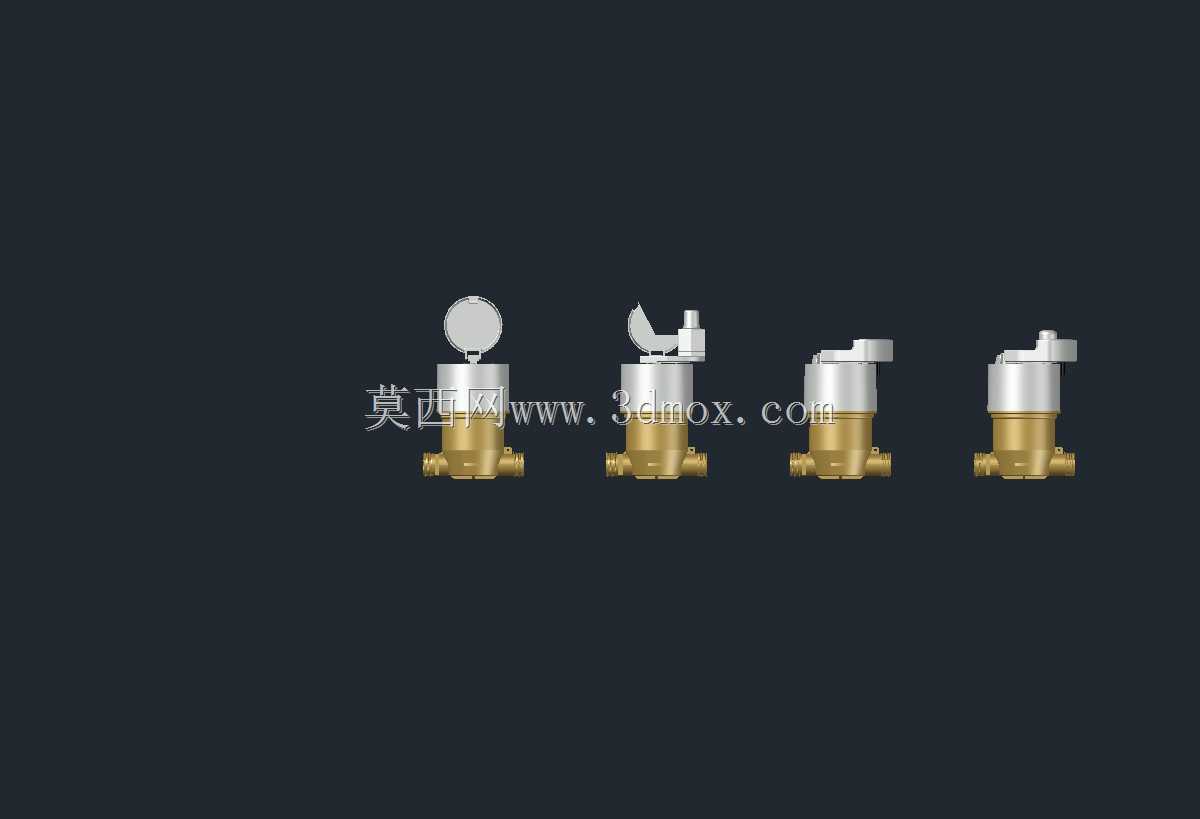

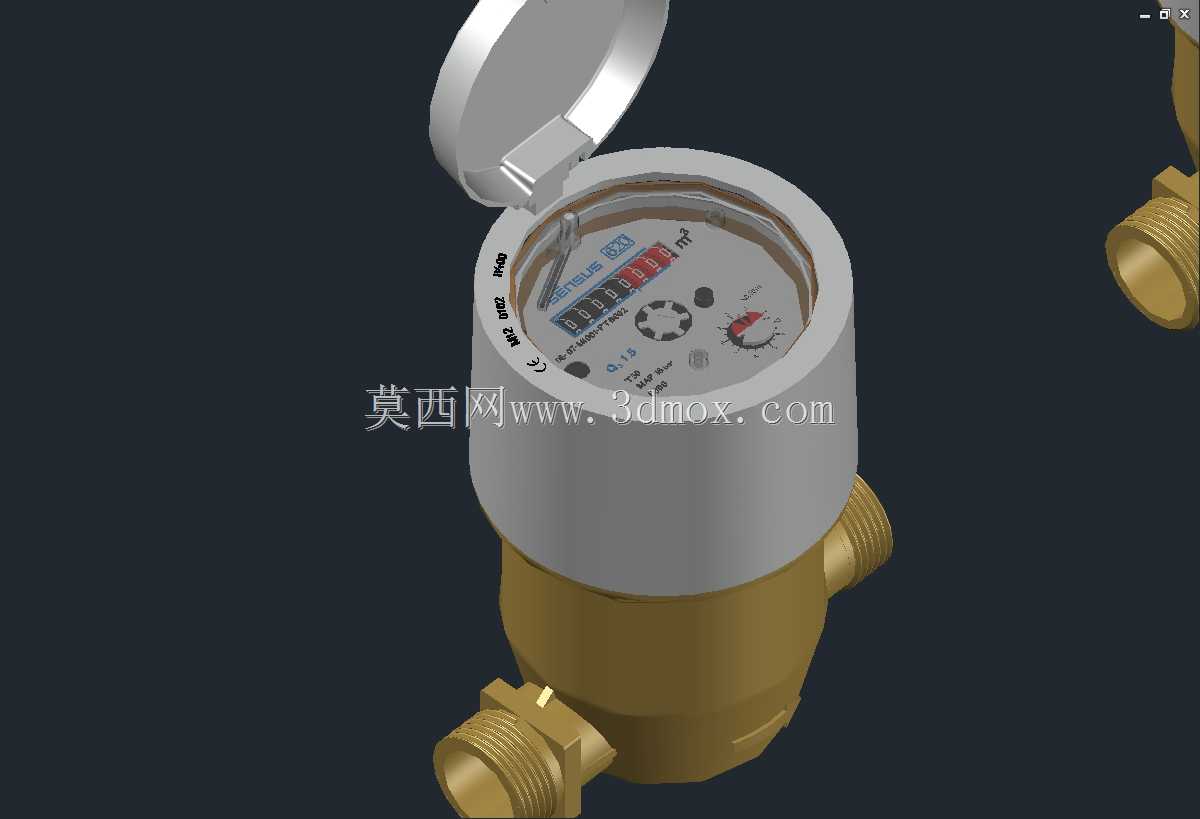

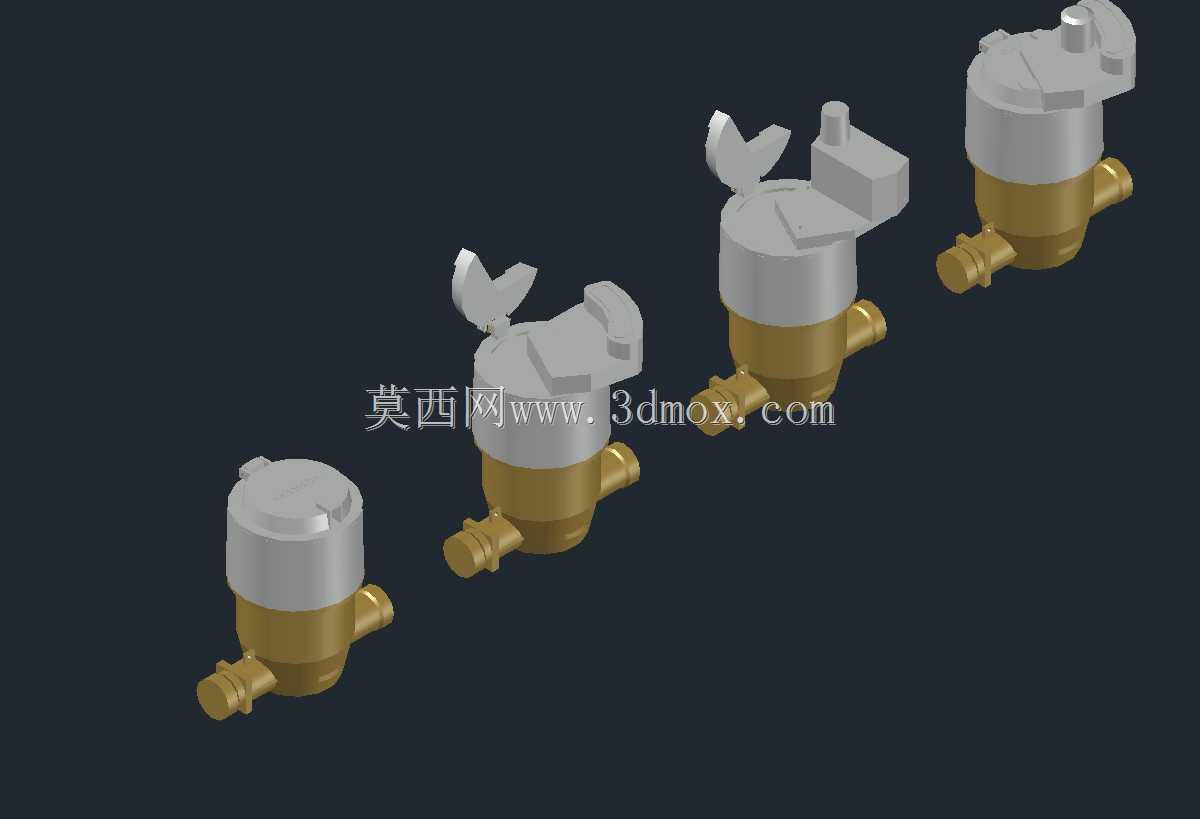

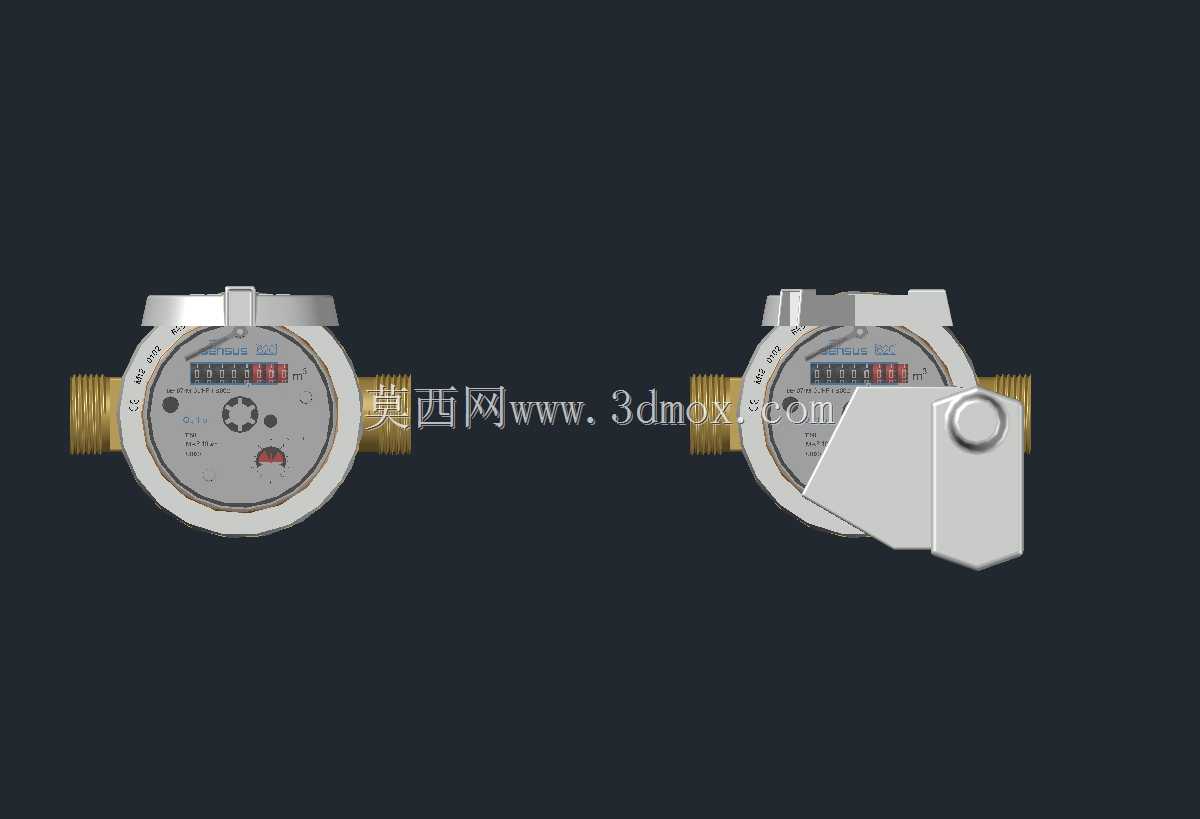

　　上部指示机构由灰色圆柱罩壳、透明观察窗、刻度表盘和可翻转金属盖构成。罩壳与阀体之间形成清晰的分层边界，既保护内部计数齿轮与刻度盘，又使读数面保持独立。表盘区域包含数字轮、指针刻度和流向标识，数字读数用于快速读取累计水量，小指针用于低位计量和校验观察。防护端盖通过后侧铰接结构连接，在不读表时覆盖透明窗，能够减少灰尘附着和意外磕碰；翻开后，端盖依靠铰链限位保持开启状态，不会遮挡表盘。建模处理铰链时，应保证端盖旋转轴线、盖体圆弧和罩壳顶面之间的运动间隙合理，闭合状态下端盖外缘与罩壳轮廓贴合，翻开状态下不与相邻管道或保温层干涉。

　　安装边界方面，该类小口径水表对直管段有一定要求，前端宜保留稳定流道，后方也应留出基本平直段，以降低弯头、阀门近距安装带来的紊流影响。由于表盘需要面向巡检或抄表方向，模型在管路装配中应允许绕管轴调整观察面，但调整后不得使螺纹承受额外弯曲应力。水表两端接头处需要预留扳手操作空间，阀体下方不能紧贴墙面或支架，罩壳上方应保留端盖掀起和人工读数的净空。若布置在水表井、管井或设备夹层内，还需考虑冷凝水、保温层厚度以及检修拆卸路径，不能只按阀体本体外形占位。

　　结构设计思路上，模型把承压过流部分与读数防护部分明确分开：下部铜阀体负责密封、承压和管道连接，外形强调铸造过渡、螺纹强度和流道连续性；上部罩壳负责计量显示、防尘保护和读数识别，外形以圆柱包覆和圆形视窗为主。两者之间的连接环带是装配关键，既要保证计数机构与叶轮传动的位置准确，也要形成可靠密封。对于三维设计人员，复刻或选型时不能仅追求外观相似，而应核对接口口径、端面距离、六角面尺寸、罩壳外径、端盖开启高度以及表盘朝向。将这些边界纳入管路总成后，水表才能在住宅给水、公寓分户计量、小型商业用水和设备冷却水支路中实现稳定安装与便捷维护。
