M18细牙螺纹连接器防护端盖结构

　　现场布线柜、机载液压试验台、户外检测方舱这类设备里，圆形连接器尾部长期暴露在粉尘、切削液飞溅或者盐雾环境中，未插合的接口如果直接敞口，针孔积灰、密封圈被异物划伤的概率会明显上升，后期复测接触电阻时经常出现间歇性超差。这套端盖就是针对M18x1规格螺纹接口做的随线防护件，适配两种主流盖型：一种是接口闲置时长期封堵的实心闷盖，另一种是带线缆引出让位、允许尾夹少量穿出的半开式护盖，两类盖体共用同一套螺纹旋合基准，现场备件可以统一管理。

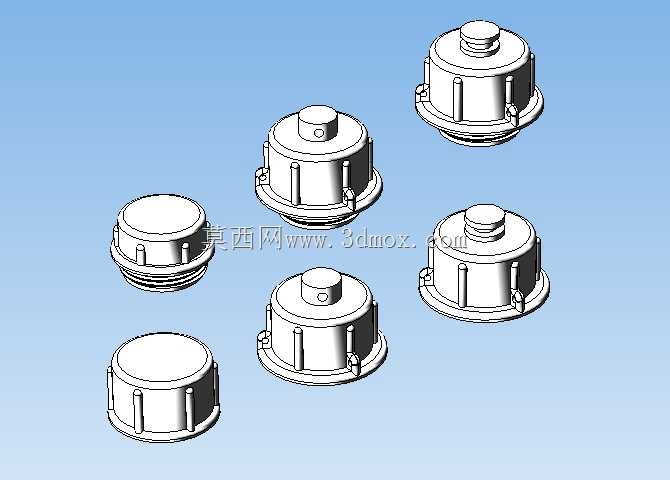

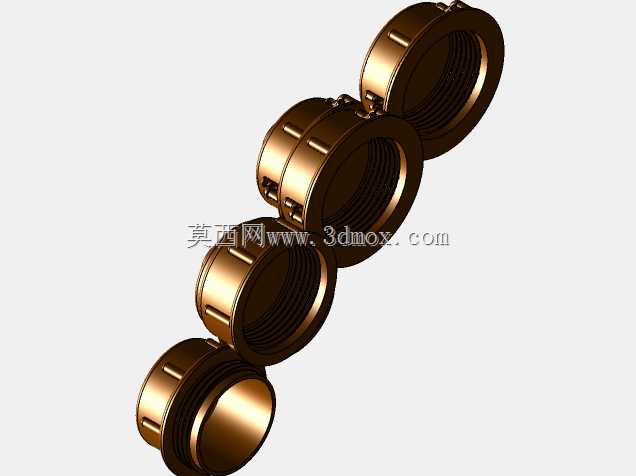

　　从结构上看，盖体主体采用矮圆柱加顶部凸台的轮廓，侧壁周向均匀布置了数条轴向加强筋。这个造型不是单纯为了外观：徒手旋拧端盖时，加强筋形成的棱面可以提供足够的周向摩擦力，戴薄劳保手套也能施加到位的预紧扭矩，不需要额外借助扳手；同时筋条把圆柱侧壁分成若干段薄壁区，在保证整体刚性的前提下减轻了零件重量，注塑成型时也能减少厚壁缩痕，盖体圆度更容易控制。盖体下端延伸出与连接器壳体配合的螺纹段，M18x1细牙螺纹的螺距小、自锁性好，旋合后轴向定位精度高，配合端面处预留的环形槽可以嵌入O型密封圈，旋紧后密封圈被均匀压缩，实现接口端面的静密封，阻挡水汽和粉尘进入连接器针孔腔。

　　设计过程中首先要卡准的是安装边界：螺纹大径、小径以及旋合长度严格对应GOST 25930-83中M18x1接口的配对尺寸，盖体拧入后不能与连接器尾部的电缆夹持结构发生干涉；盖体最大外径控制在连接器法兰外缘以内，避免相邻密集排布的两个连接器在拆装时互相磕碰。顶部凸台的高度做了差异化处理：实心闷盖的凸台较矮，主要用于增加端面刚性、防止拧紧时顶面凹陷；带让位的盖型凸台略高，内部留出空腔容纳连接器尾部伸出的少量线芯或屏蔽层翻边。侧壁加强筋的厚度从根部向顶部逐渐收薄，既避免筋根处应力集中，也让脱模斜度更合理，若采用尼龙加玻纤材料注塑，模具抽芯和顶出都比较顺畅。

　　实际使用时，设备出厂前对暂不接线的备用接口全部拧上实心闷盖，运输和仓储阶段就能隔绝灰尘；现场调试完成后，已插合线缆的接口换装带让位的护盖，把线缆出口处的间隙用扎带收紧，可进一步降低拉扯线缆时连接器承受的弯矩。维护拆卸时，周向筋条的防滑结构允许快速徒手旋下，不需要在密集的面板空间里塞入扳手，操作效率较高。建模时把两类盖体的螺纹参数、密封槽位置、加强筋布局做成关联特征，后续若派生M12或M22规格的端盖，只需修改螺纹直径和盖体高度参数，筋条数量、密封槽截面形式都可以直接复用，能够快速形成系列化的连接器防护件方案。
