中型足球竞技对抗移动机器人结构

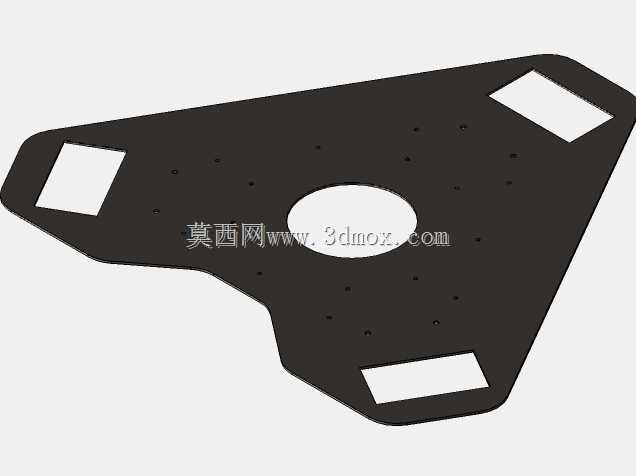

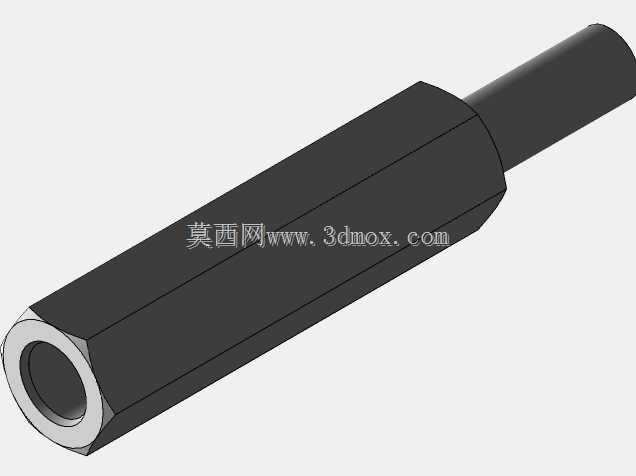

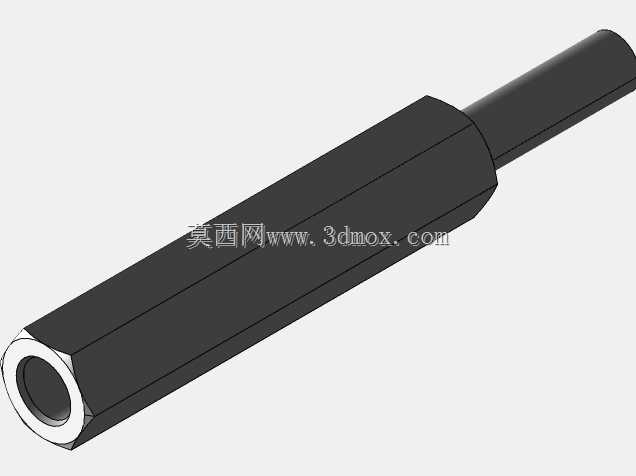

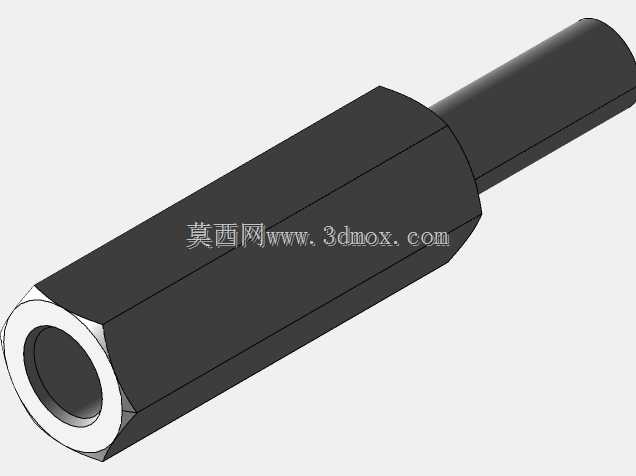

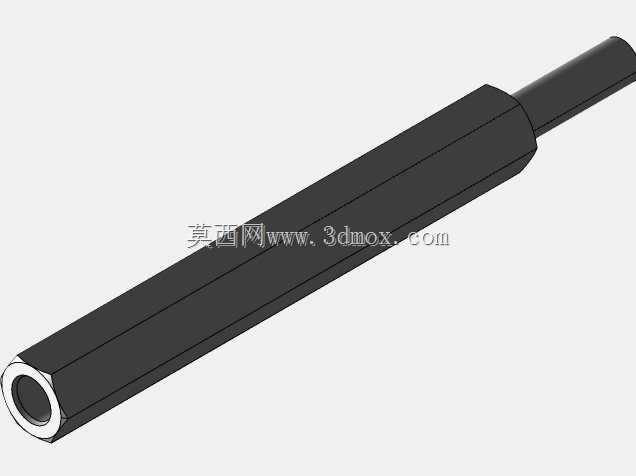

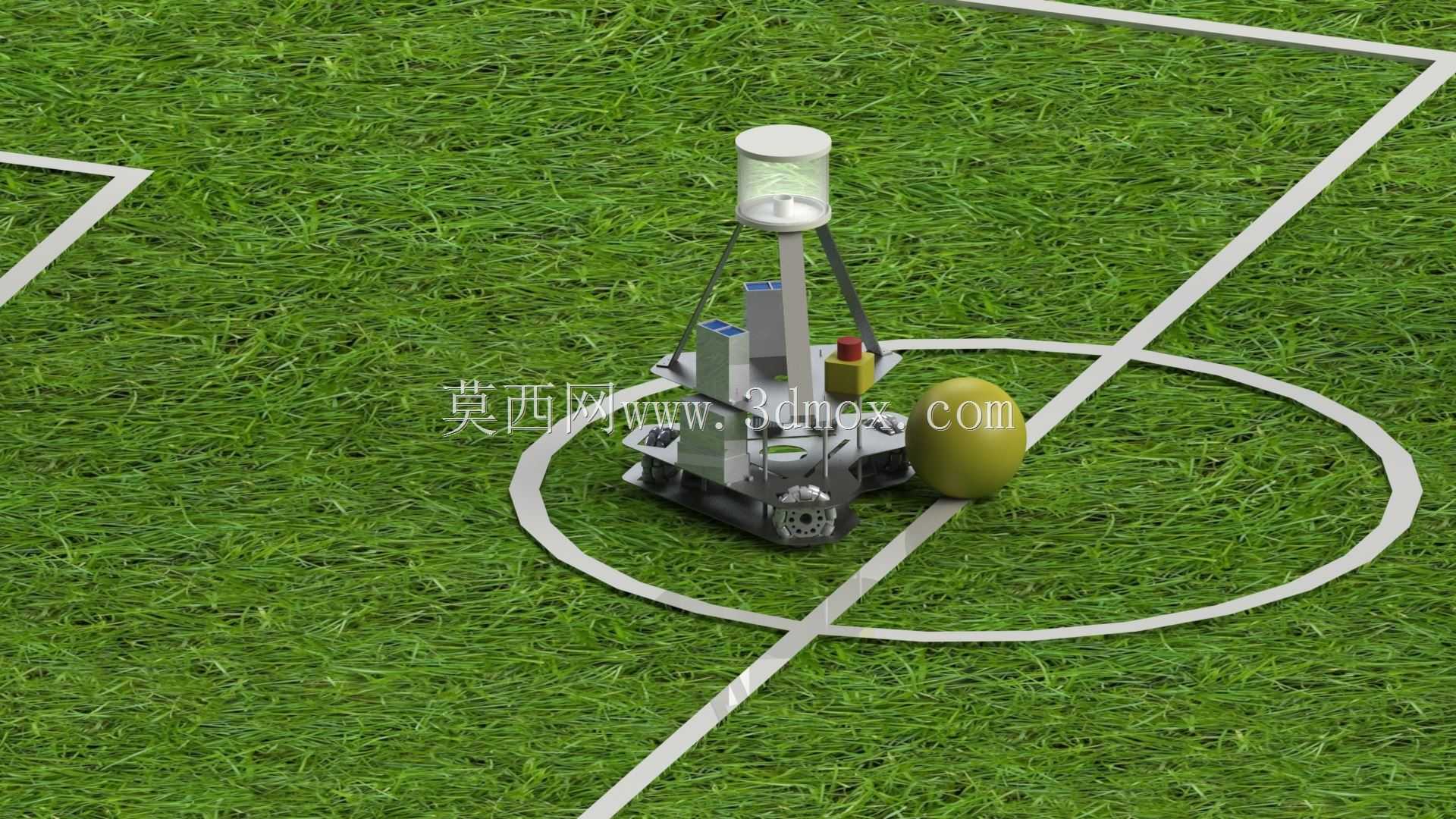

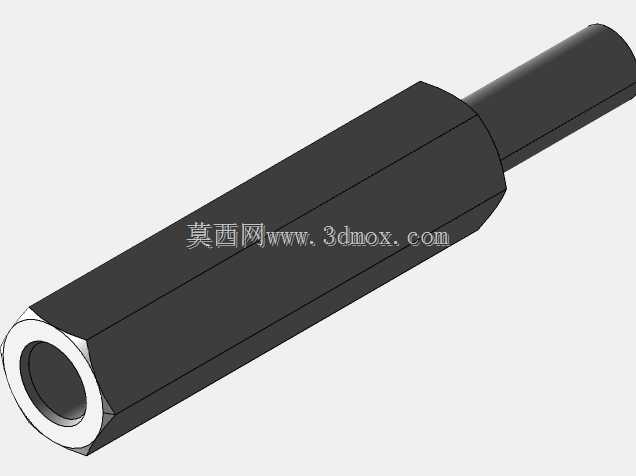

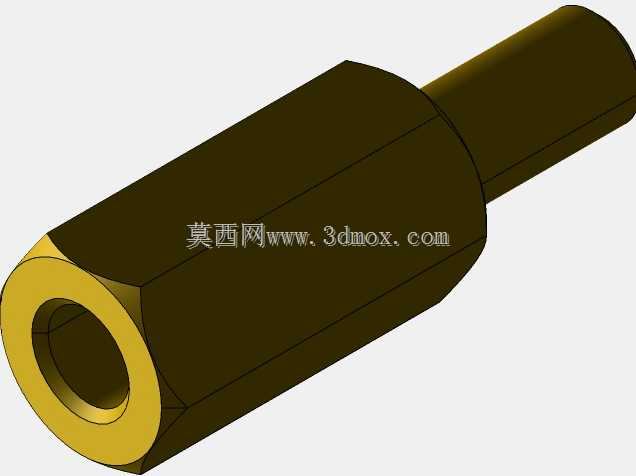

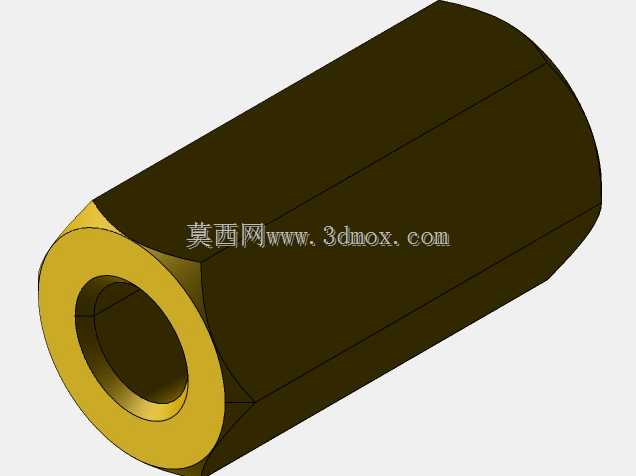

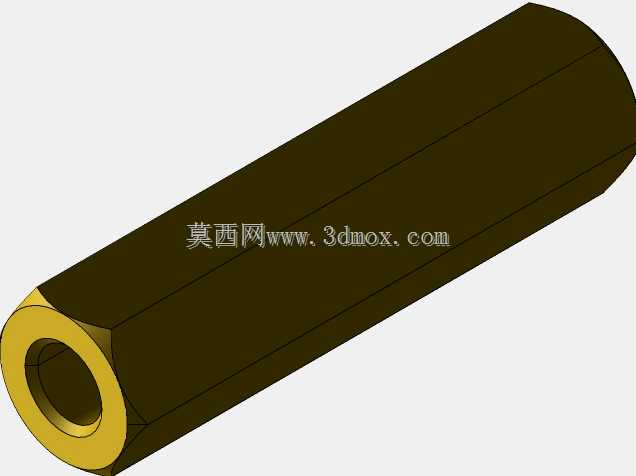

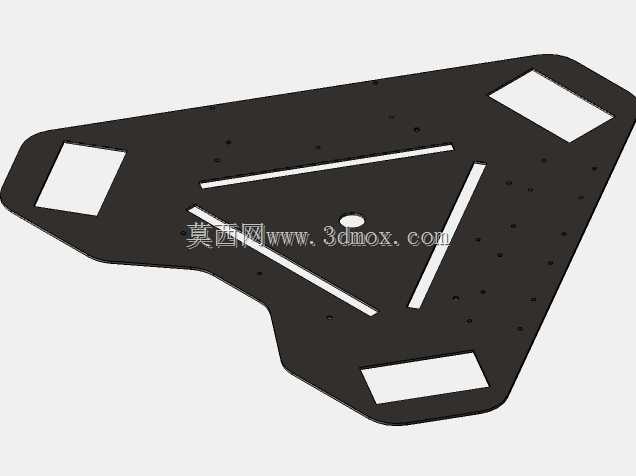

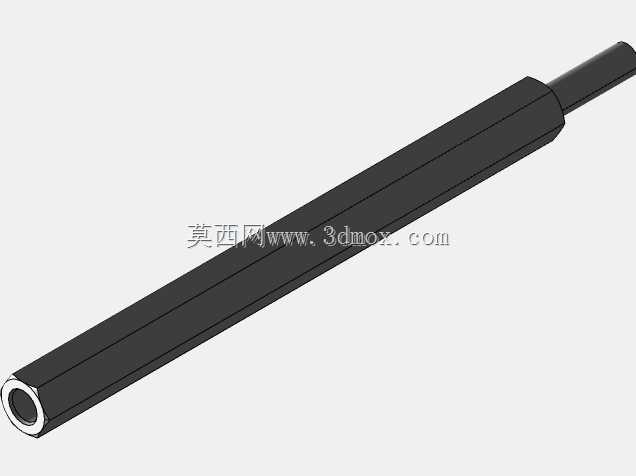

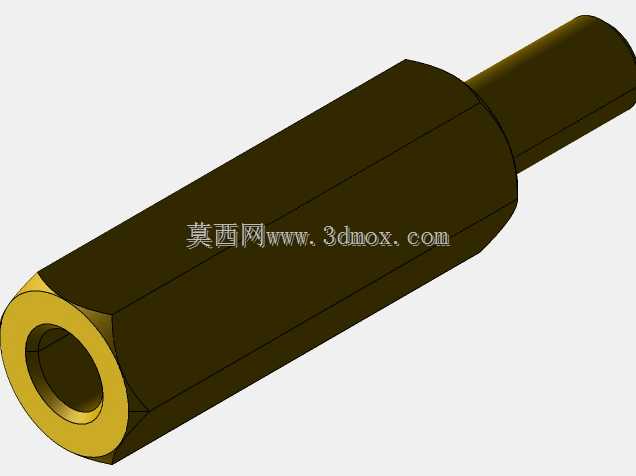

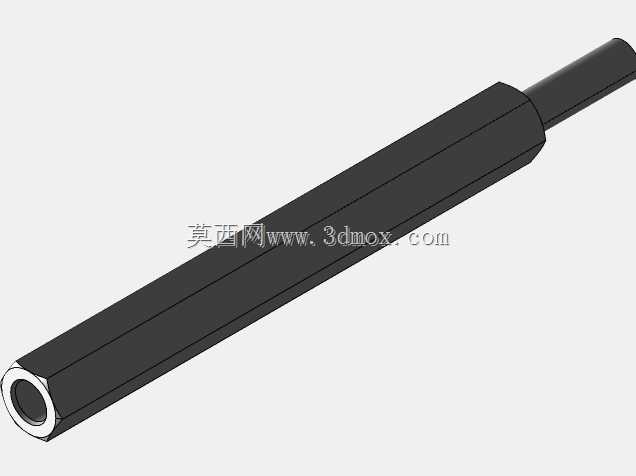

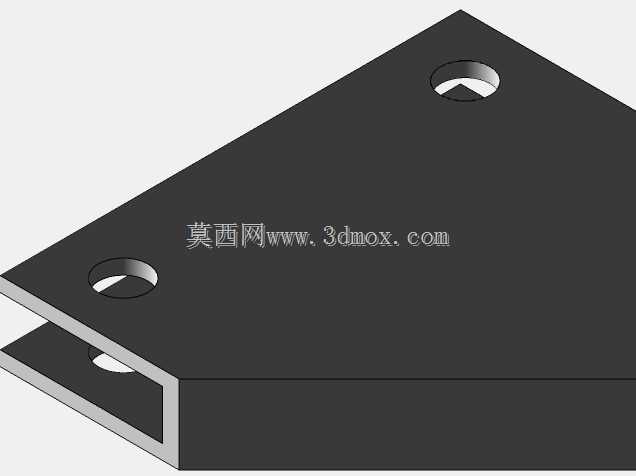

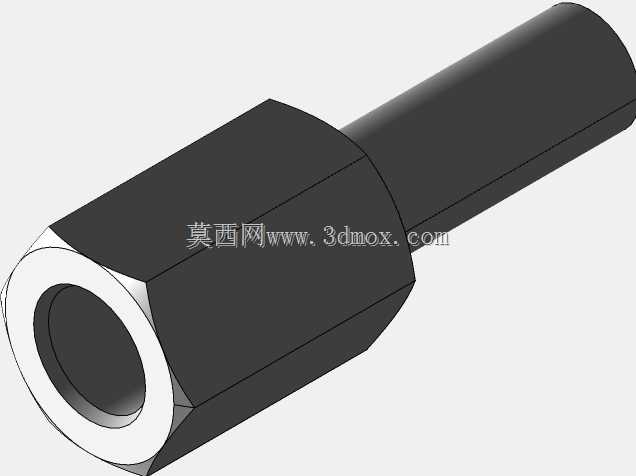

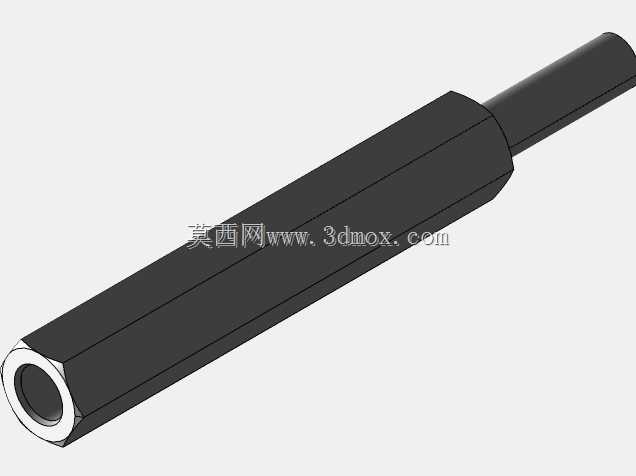

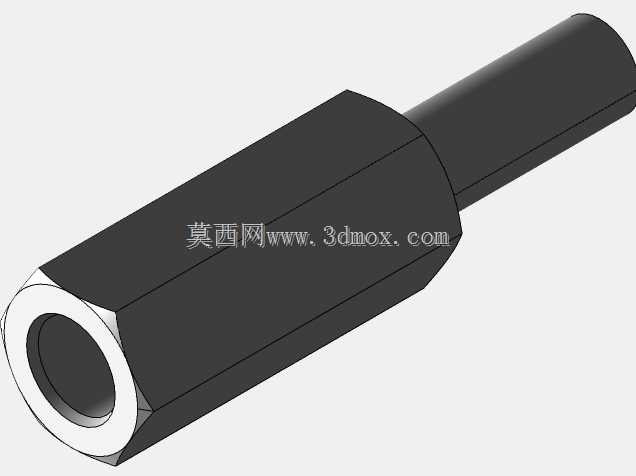

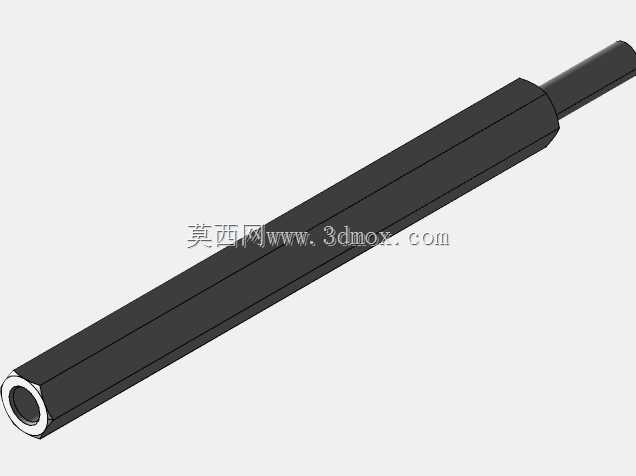

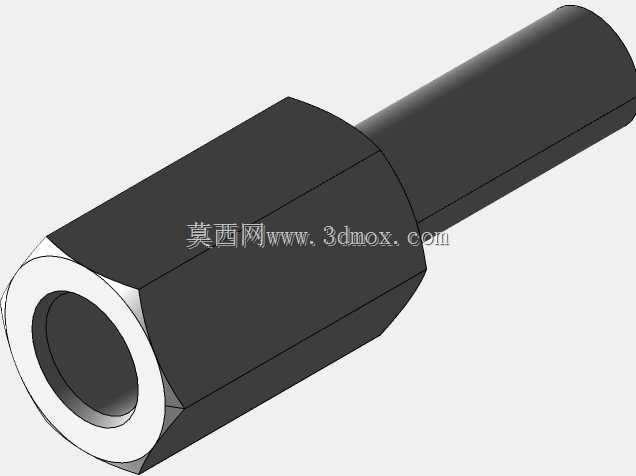

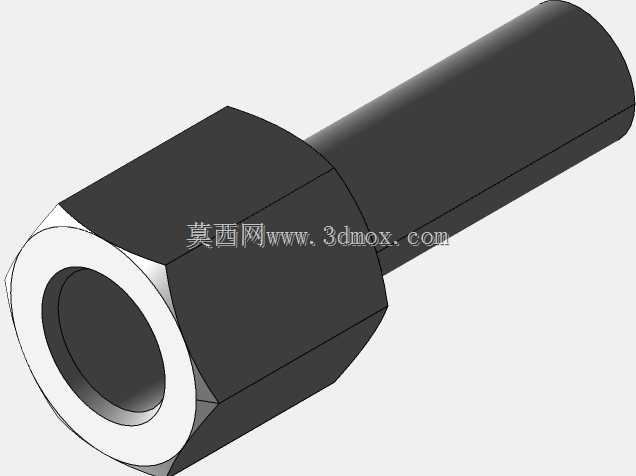

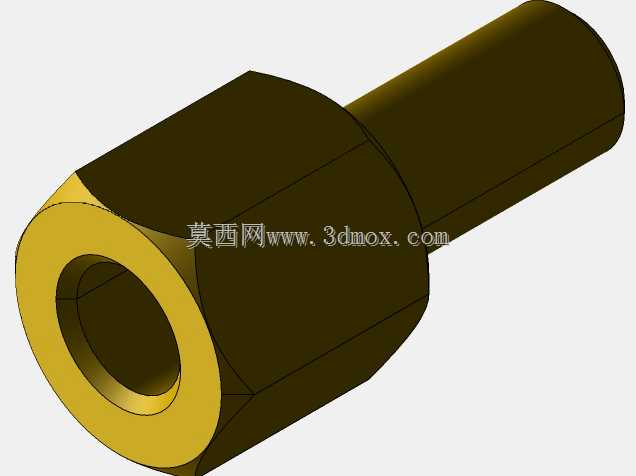

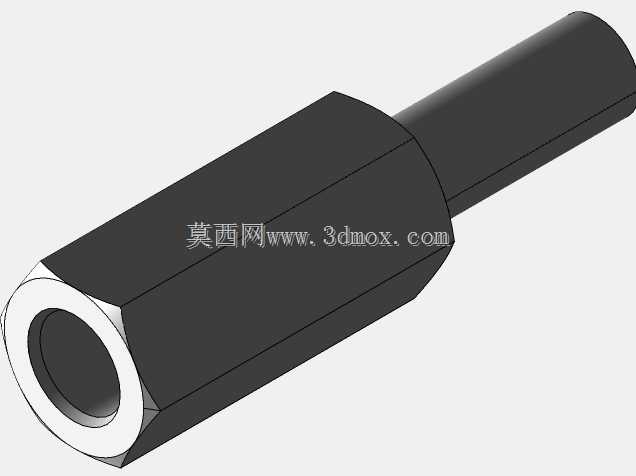

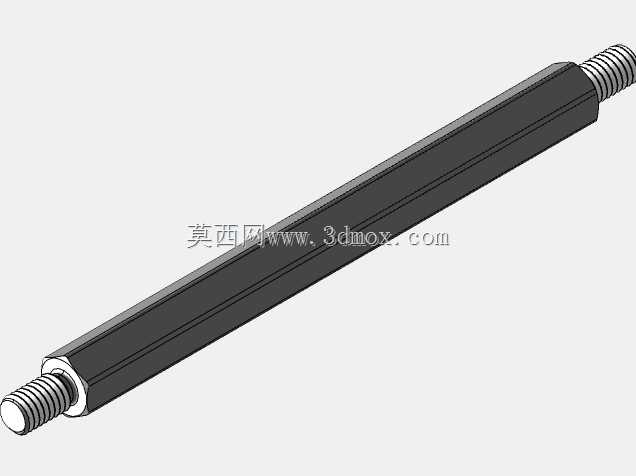

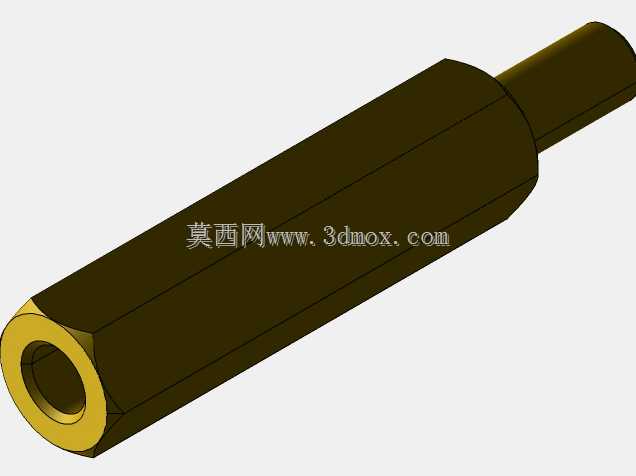

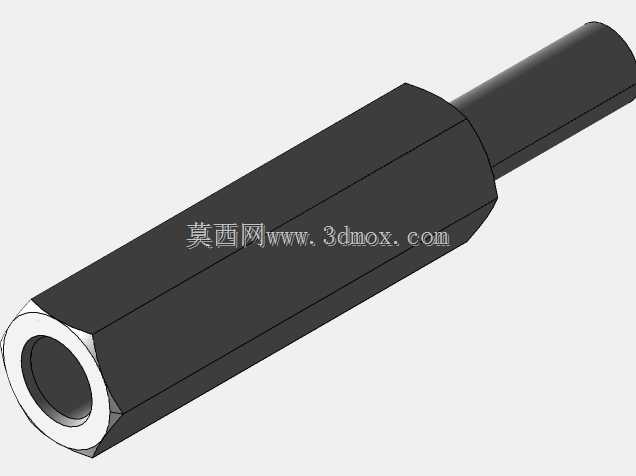

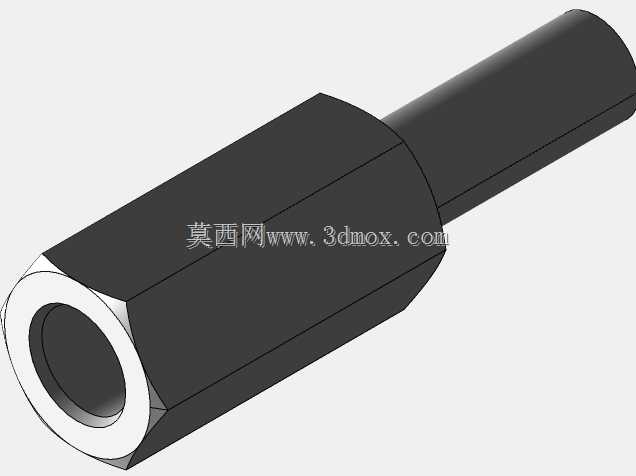

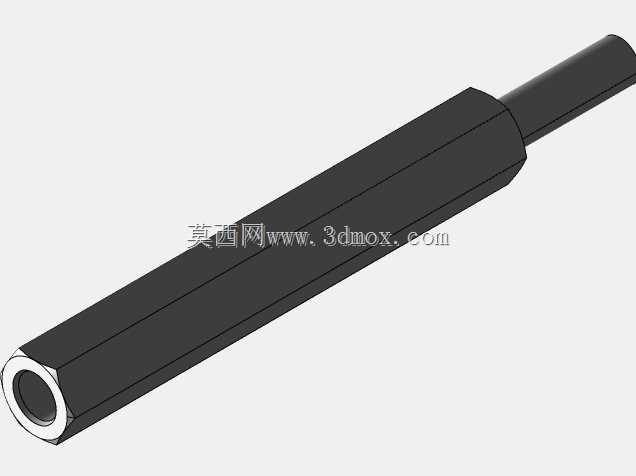

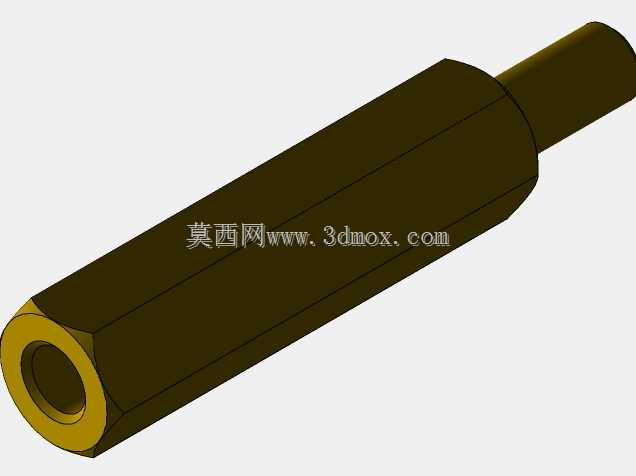

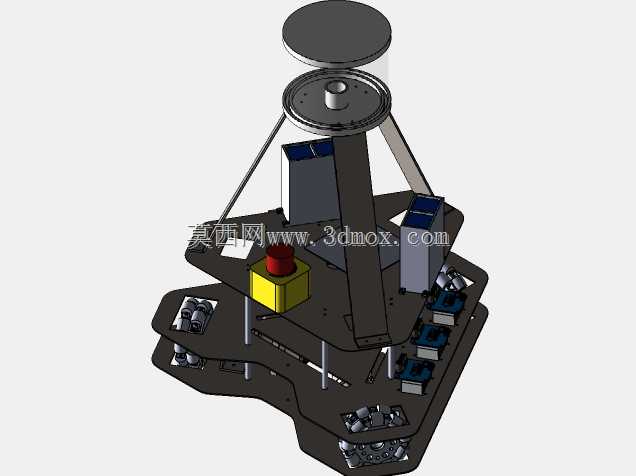

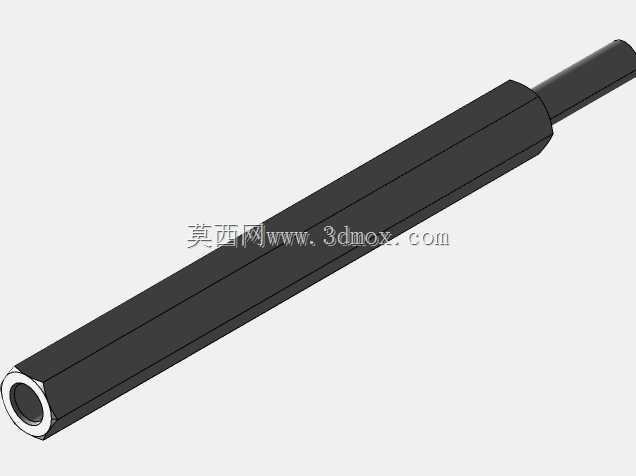

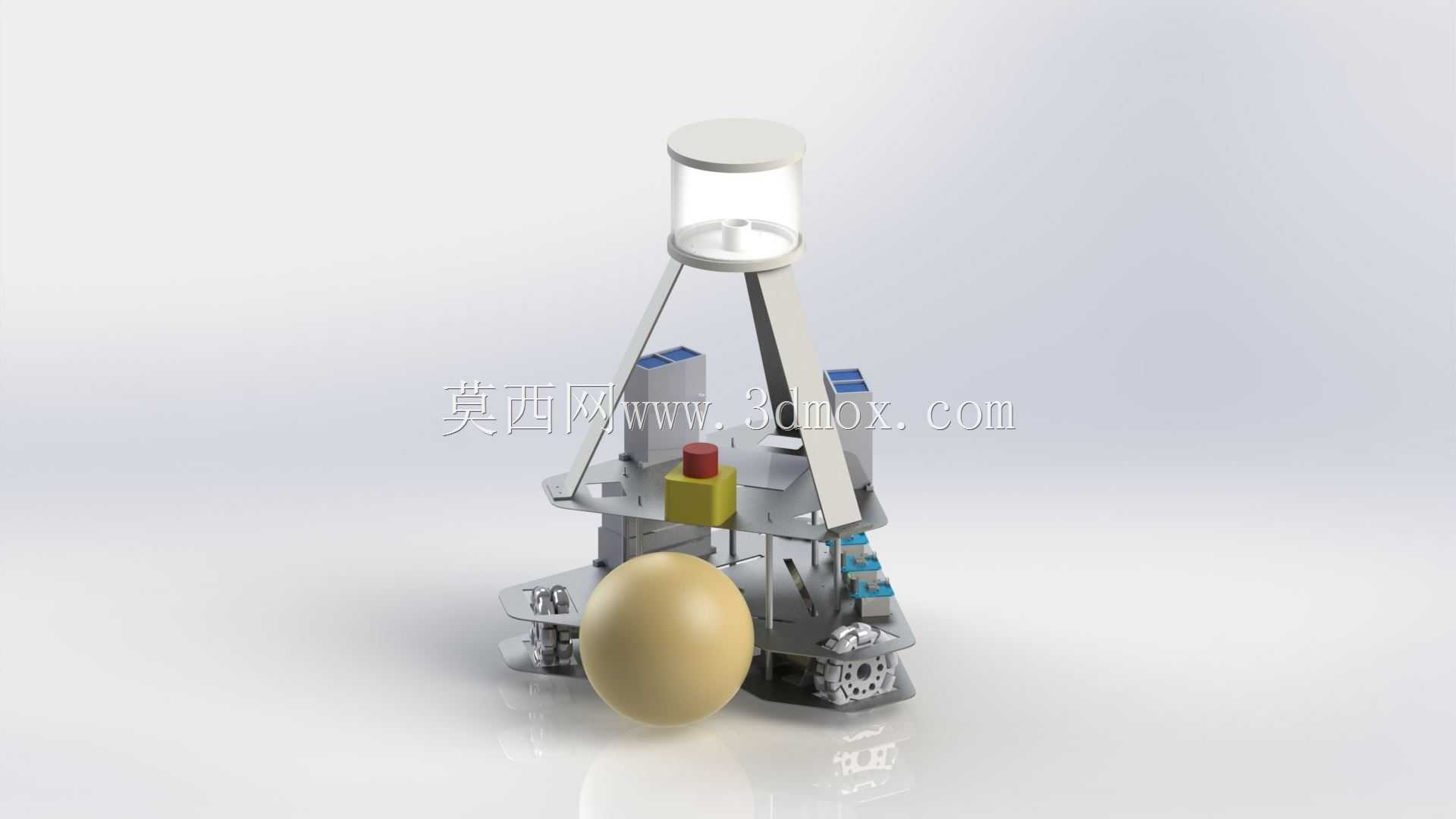

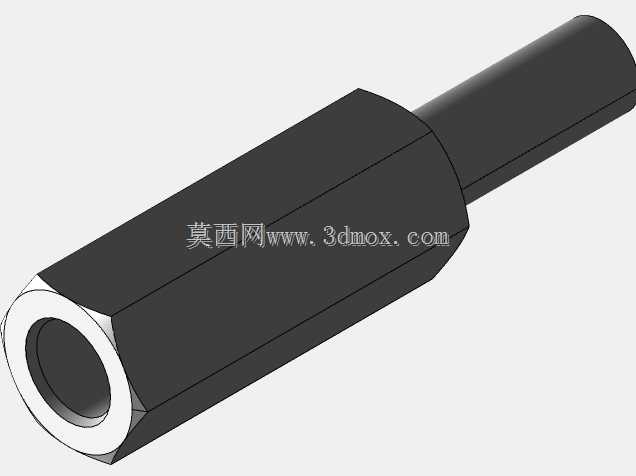

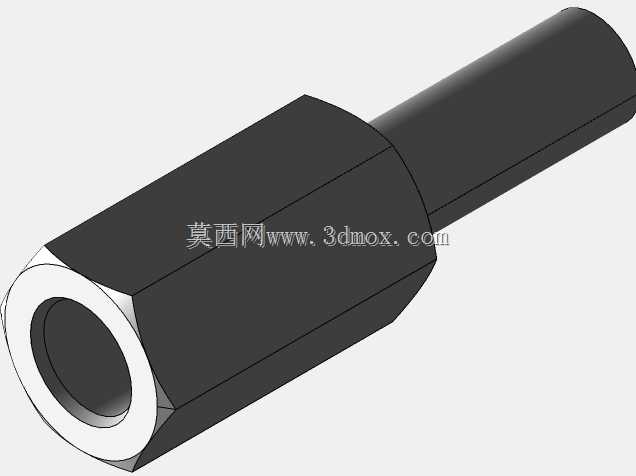

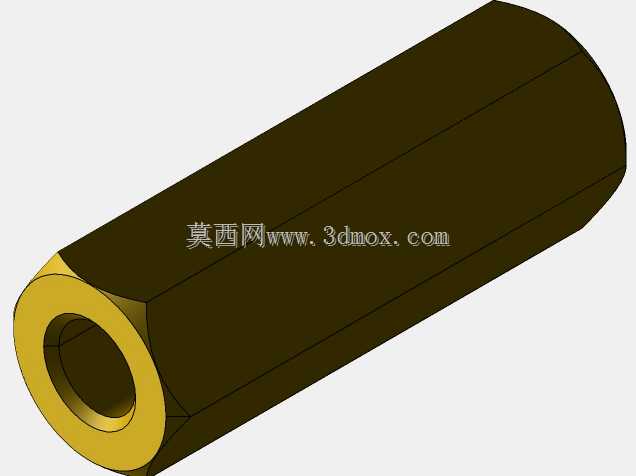

　　这套轮式移动竞技机器人结构，面向中型组机器人足球赛事的场地对抗需求搭建，整体采用分层承载的框架式布局，底层为运动执行与控球作业层，中层布置功能组件与击球执行单元，上层通过斜向支撑构件架设高位感知与标识组件，各层级之间通过立柱与型材连接件形成刚性整体，在高速启停、急转变向、近距离拼抢碰撞的工况下，能够维持各功能部件的相对位置精度，避免结构形变带来的动作偏差。

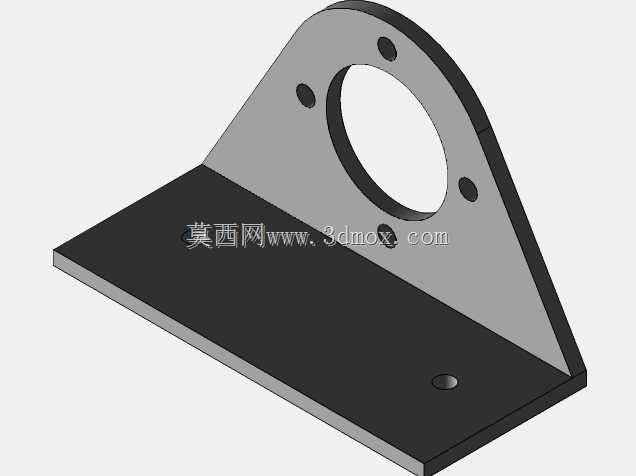

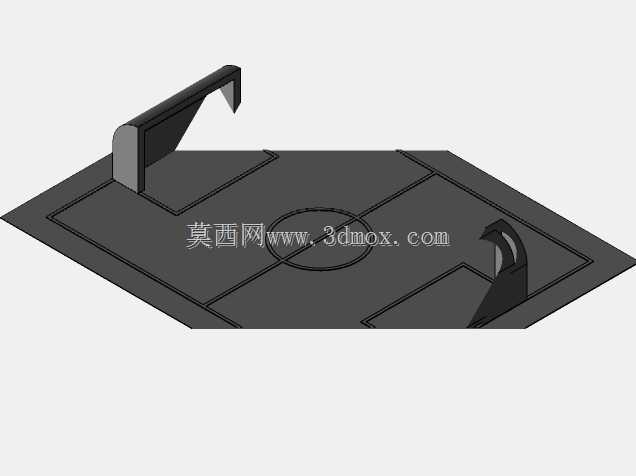

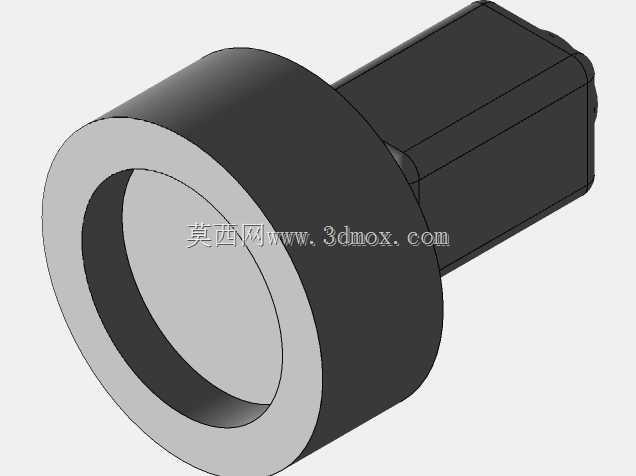

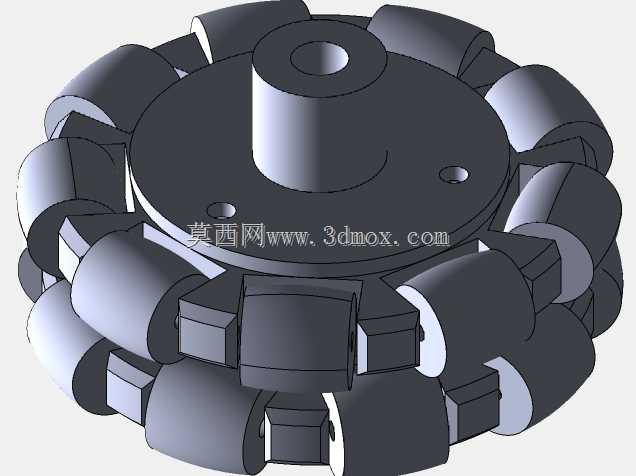

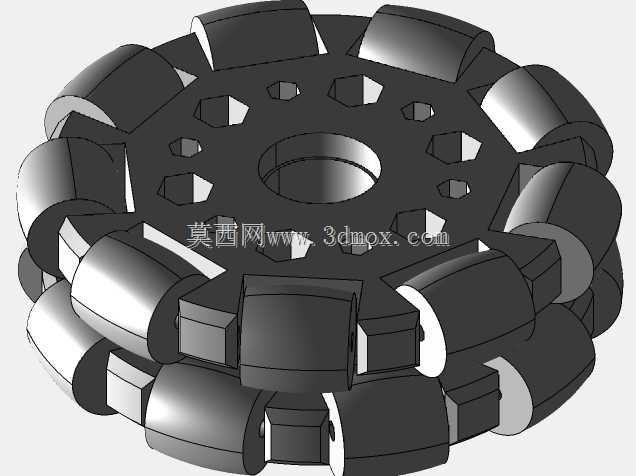

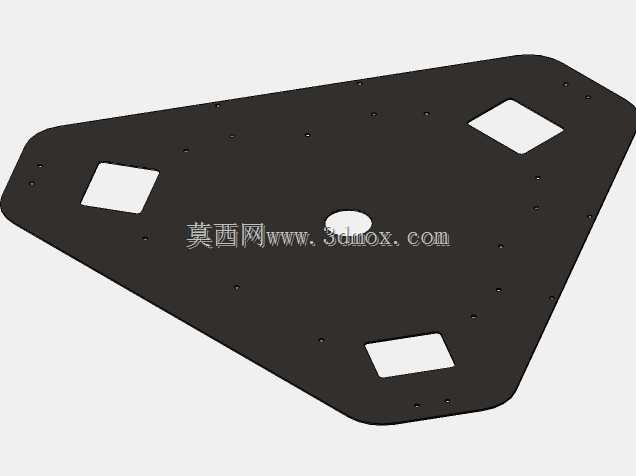

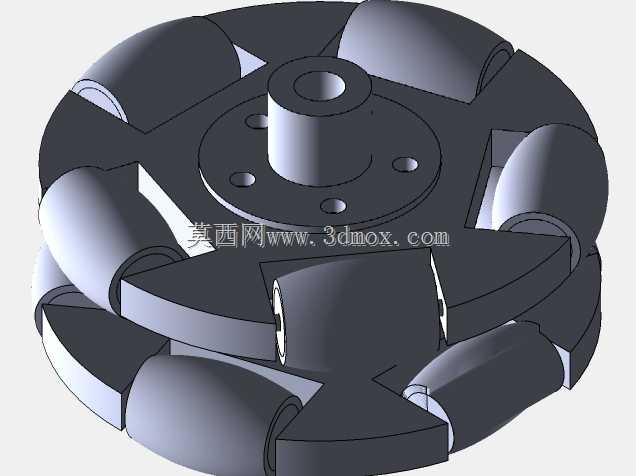

　　从实际赛场使用逻辑来看，这类设备需要在划定的绿色人工草皮场区内完成全域机动，既要能够快速追踪足球的运动轨迹，也要在与对方机器人发生卡位、碰撞时保持自身行走姿态稳定，同时还要完成带球推送、定点射门、防守拦截等连贯动作。底层框架的四周预留了驱动轮、从动万向轮的安装点位，轮系布置充分考虑了底盘的回转半径边界，确保机器人在边线区域、禁区狭小空间内也能完成小角度转向，不会出现轮组与场边围挡剐蹭的问题。底盘下部的轮廓做了收边处理，最低离地间隙经过匹配，既保证过场地上拼接缝隙、微小凸起时不会卡滞，也尽量降低整车重心，减少高速急转时的侧倾风险。

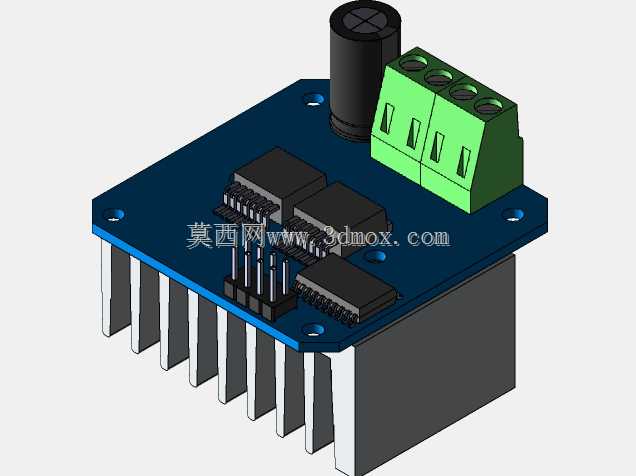

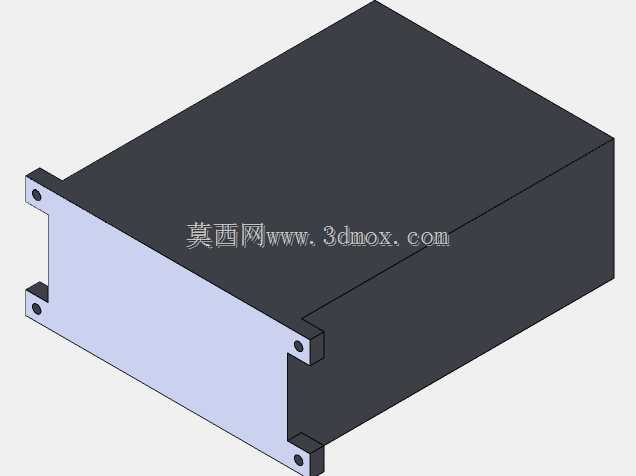

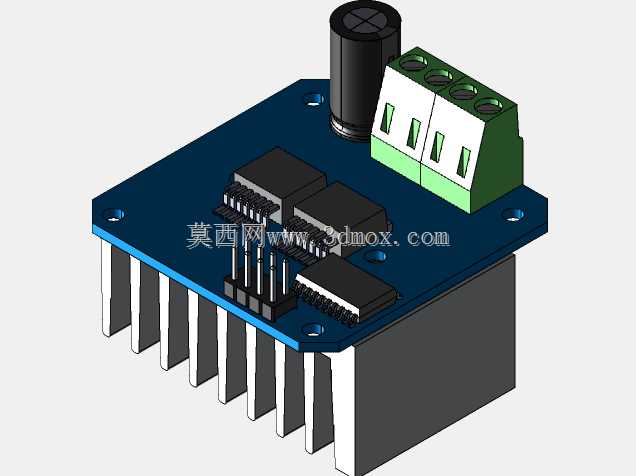

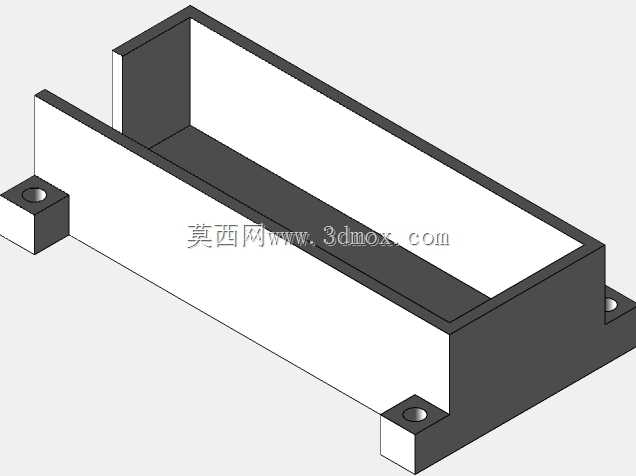

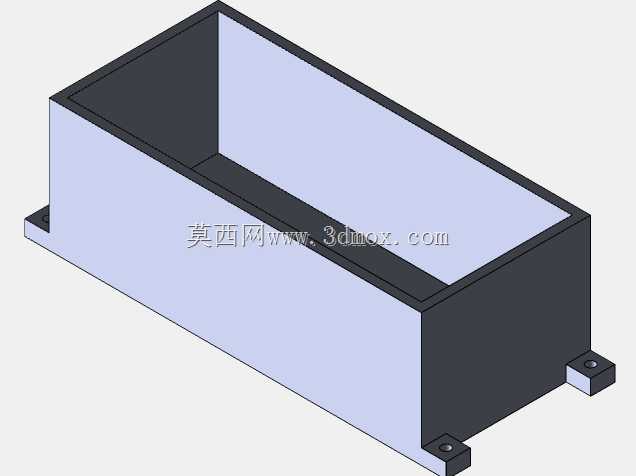

　　中层作业平台集中布置了击球执行构件、球位检测元件与控球阻尼机构，前端的作业面正对足球来向，推送构件的作用高度与标准赛事用球的球心高度对齐，保证击球作用力能够穿过球体质心，出球方向不会出现不必要的上飘或下扎。平台上预留的多个模块化安装位，可以根据战术需求调整击球弹簧、电磁击发组件或者推送摆臂的安装位置，不同功能组件切换时不需要对主框架进行二次钻孔加工，依靠预设的安装孔位就能完成快速换装。框架侧面布置的电气元件安装区，将驱动板、传感模块与机械运动构件分隔开，避免行走过程中的振动直接传导至电气接插件，降低赛场震动引发的接线松脱概率。

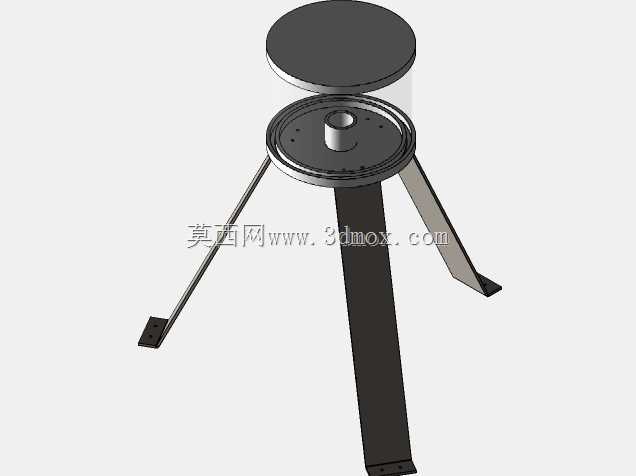

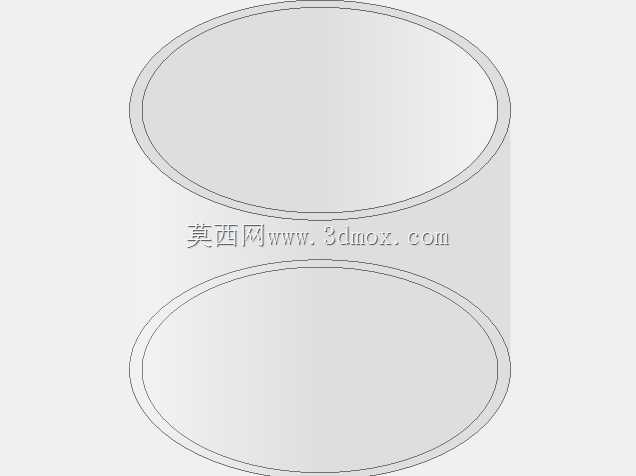

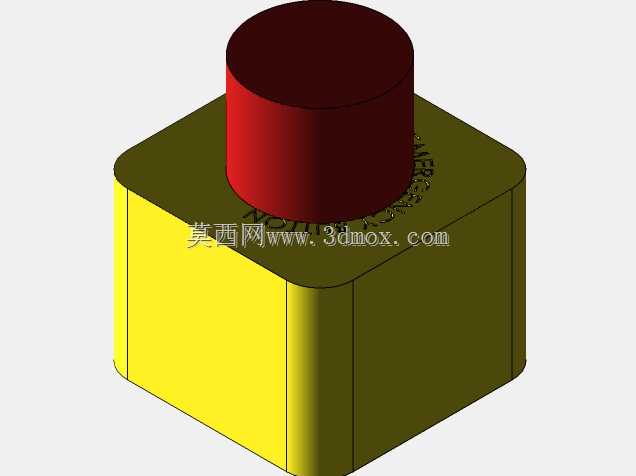

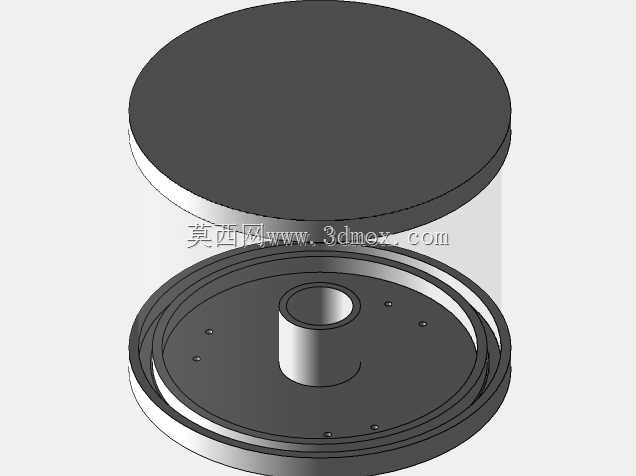

　　上部的斜撑支撑结构采用三角形稳定构型，两根倾斜主梁与底部平台、顶部安装座共同组成封闭受力三角，顶部的圆柱状安装仓用来安置全局视觉传感器或者赛事身份标识，高位布置的感知元件能够获得更大的场地视野，不会被自身中层组件遮挡观测视线。支撑构件的截面选型兼顾了刚性与减重需求，在保证顶部负载不发生晃动的前提下，尽可能削减上部结构的重量占比，让整车质量集中在底盘区域，进一步优化行走稳定性。

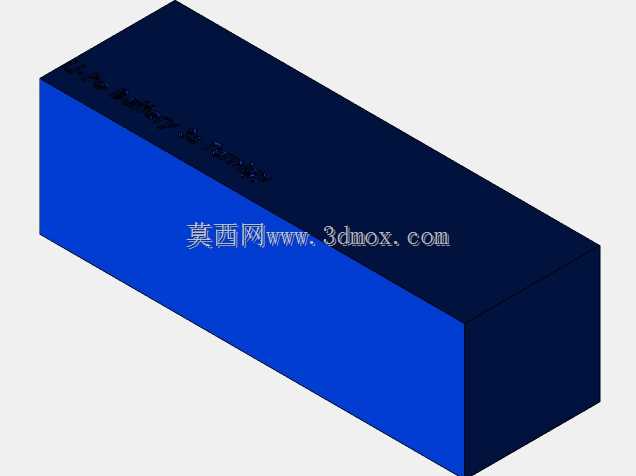

　　建模过程中对所有运动部件的干涉边界做了完整校核：轮组在最大转向角状态下，轮胎与底盘侧板、支撑立柱之间保留足够安全间隙；击球机构在全行程伸出、收回动作时，不会与底盘边缘、上层支撑件发生碰撞；整车所有外伸构件的最大轮廓尺寸，都控制在赛事规则限定的机身边界范围内，初始摆放状态下的长宽高尺寸、上场对抗过程中机构动作展开后的外扩尺寸，都预留了规则允许的余量，不会出现超规问题。框架上的每一处安装孔位都对应实际装配工艺要求，孔间距、通孔直径、沉头深度都按照常用紧固件规格设定，从三维结构导出工程图纸后，可以直接完成型材下料、板材折弯、孔位加工，再进行整机组装调试。结构中还预留了配重块的安装空间，可根据实际搭载的电池、电机重量调整配重位置，把整车质心调整到底盘几何中心附近，让左右两侧轮组的接地压力均匀，直行时不会出现跑偏，转向时左右驱动力匹配一致，能够很好地满足足球竞技场景下高频机动、持续对抗的使用要求。
