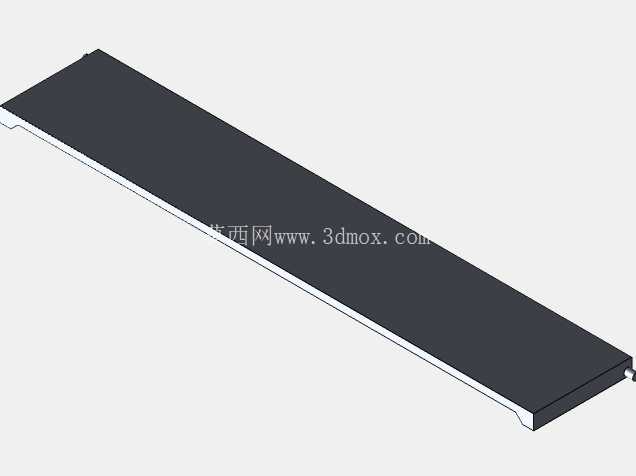

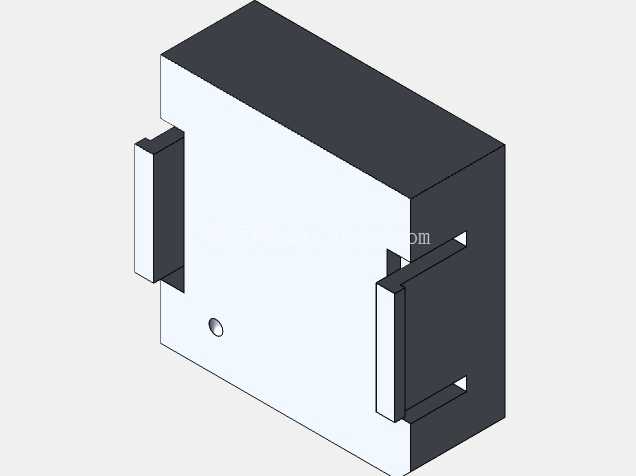

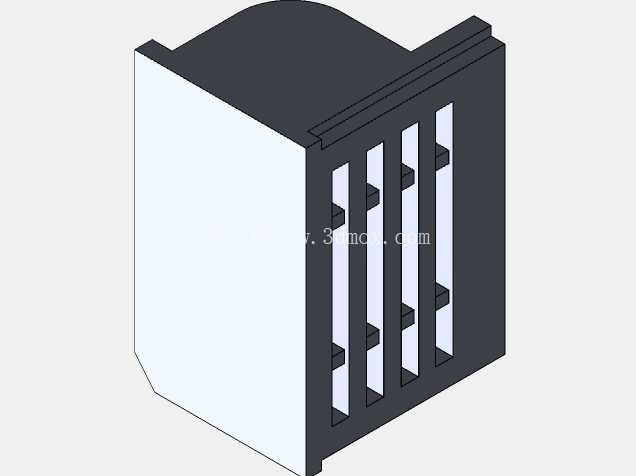

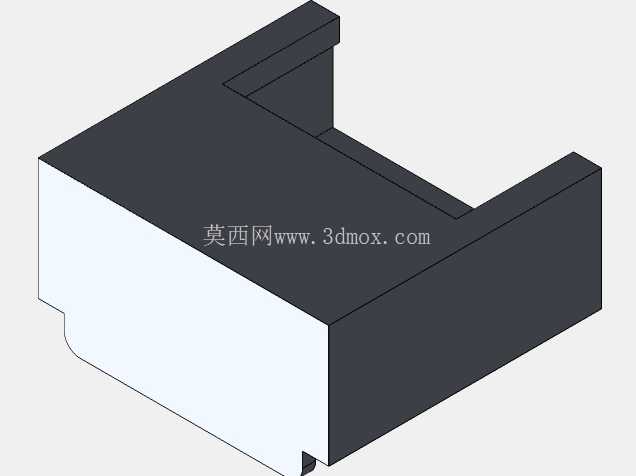

SCADA教学用流动压力温度控制实训装置

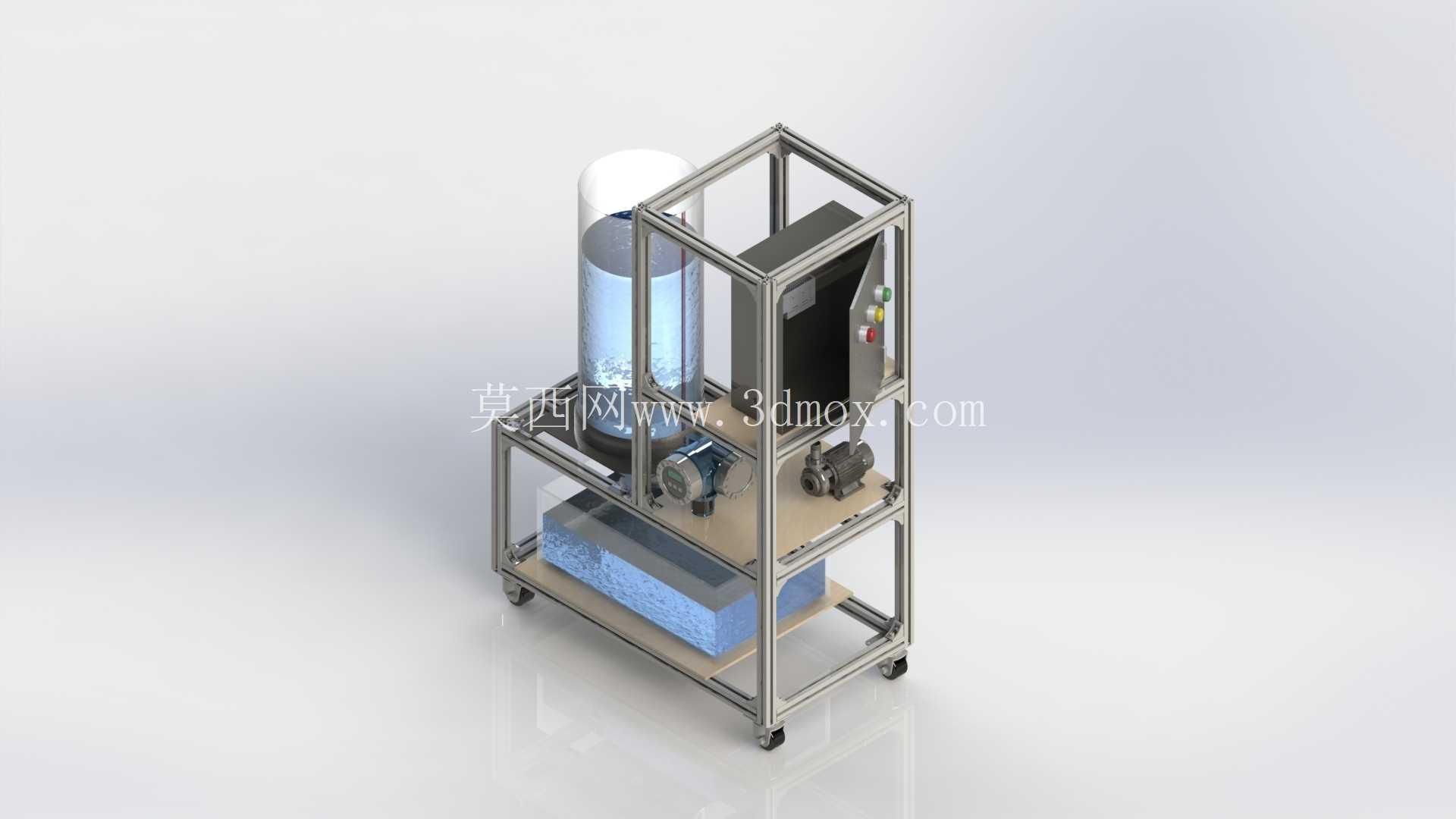

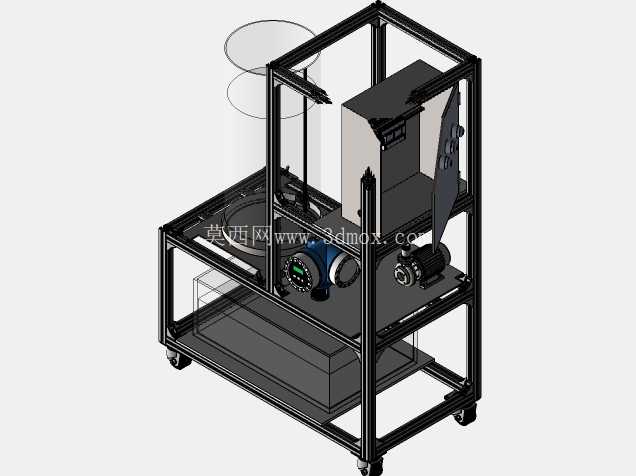

　　这套实训装置的核心定位是面向工业自动化教学场景，为SCADA系统实操训练提供实体被控对象，解决传统教学中纯软件仿真缺乏真实物理反馈、学员难以建立参数与实际工况对应认知的痛点。整套设备采用模块化铝型材框架搭建，底部配置万向带刹脚轮，整体安装边界控制在长800mm、宽600mm、高1400mm范围内，可直接推入常规教学实验室工位，无需额外预埋固定基础，移动与定位都十分便捷。

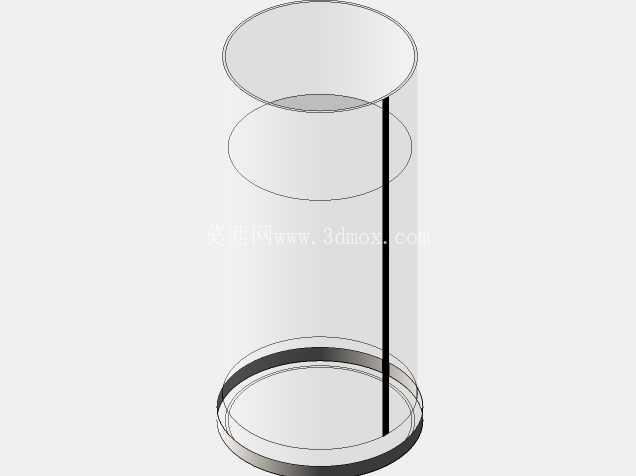

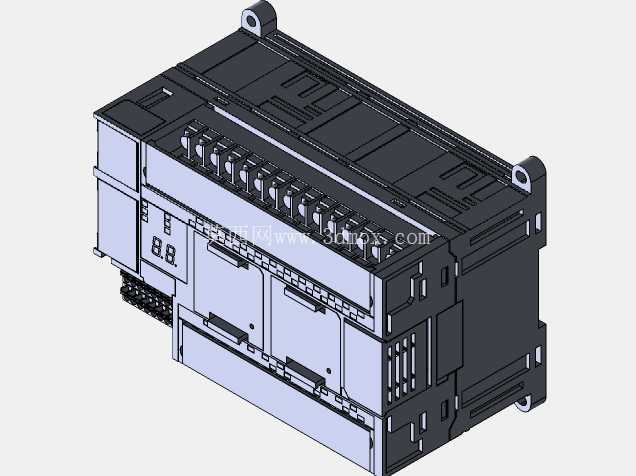

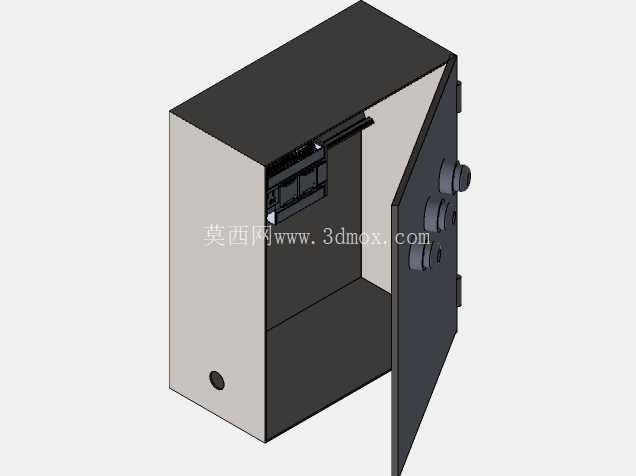

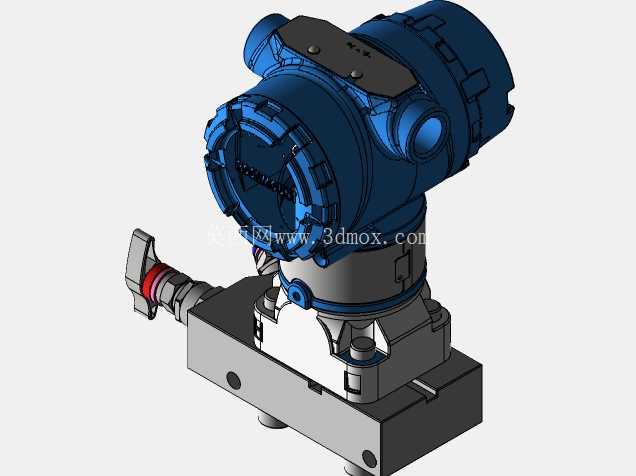

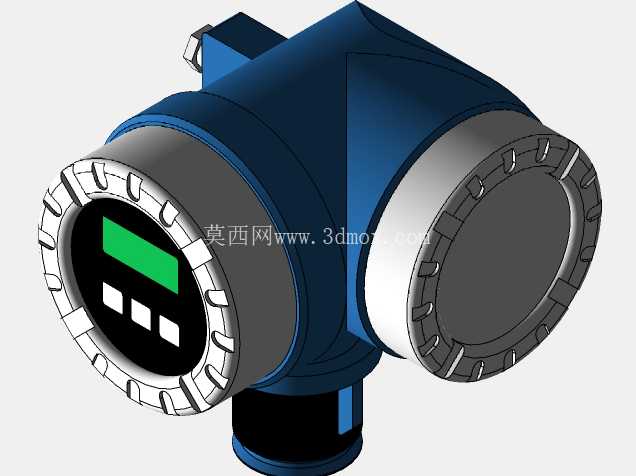

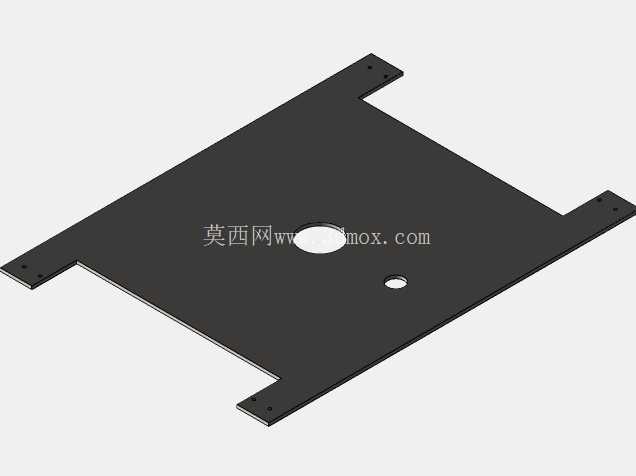

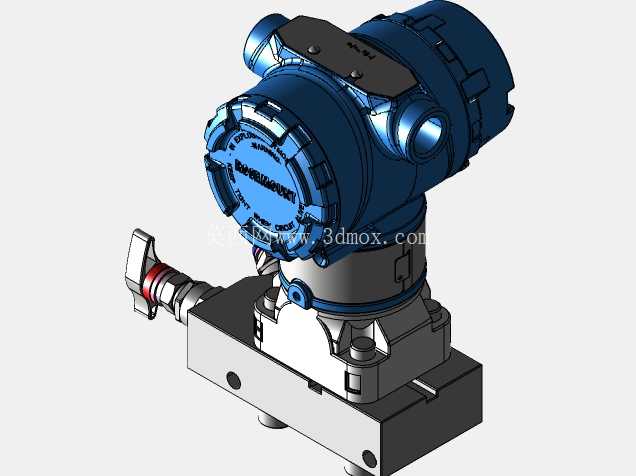

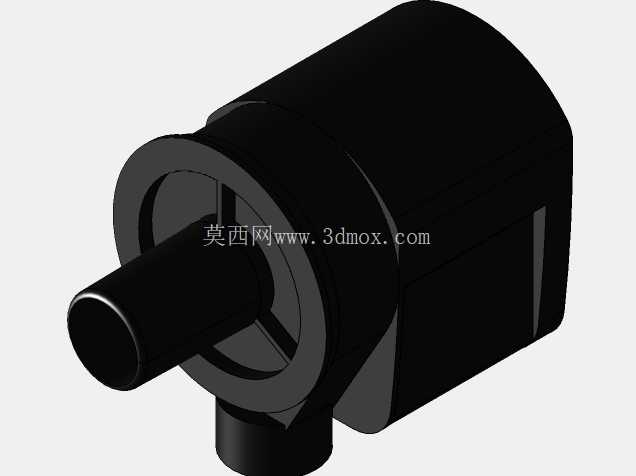

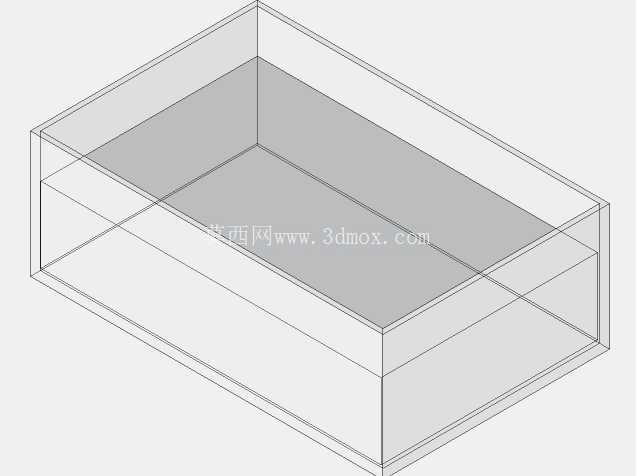

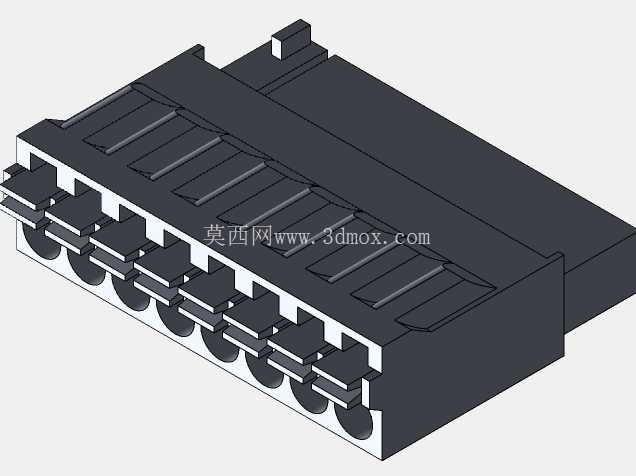

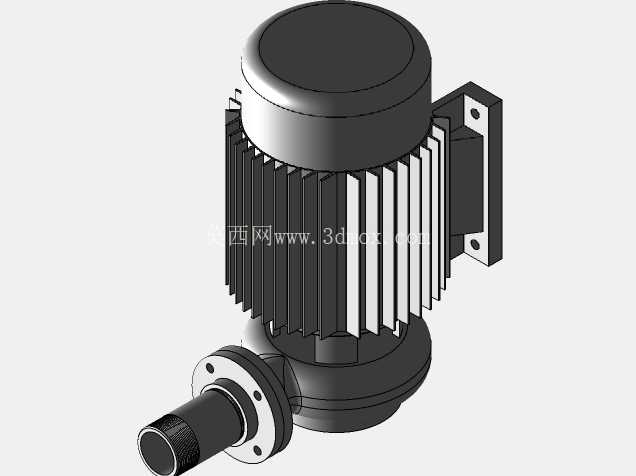

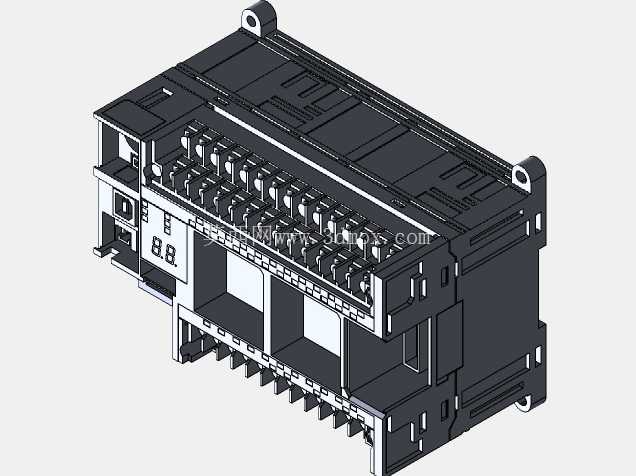

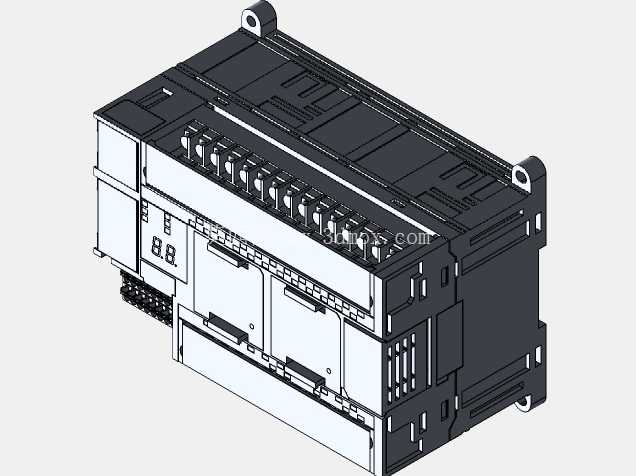

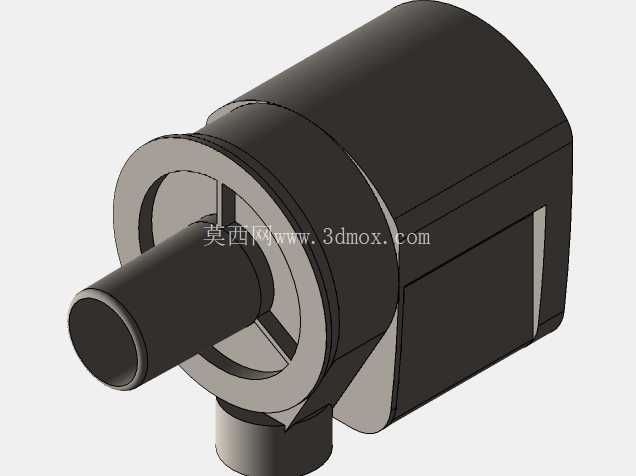

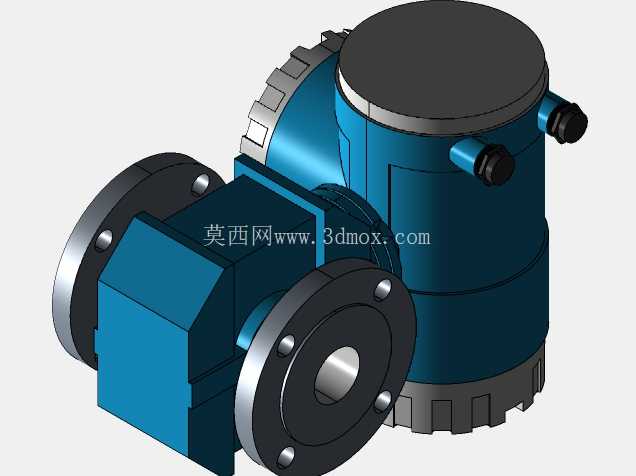

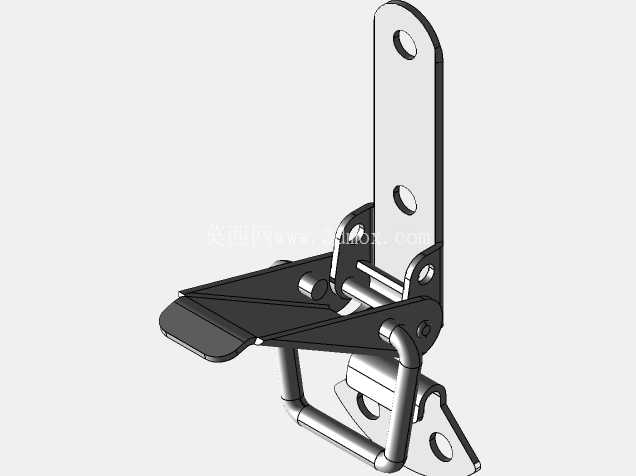

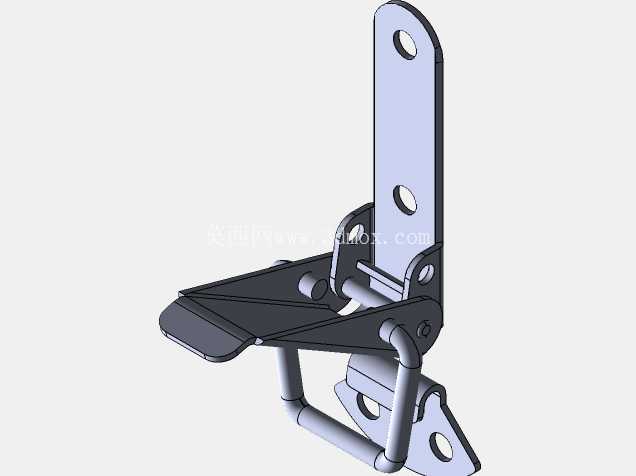

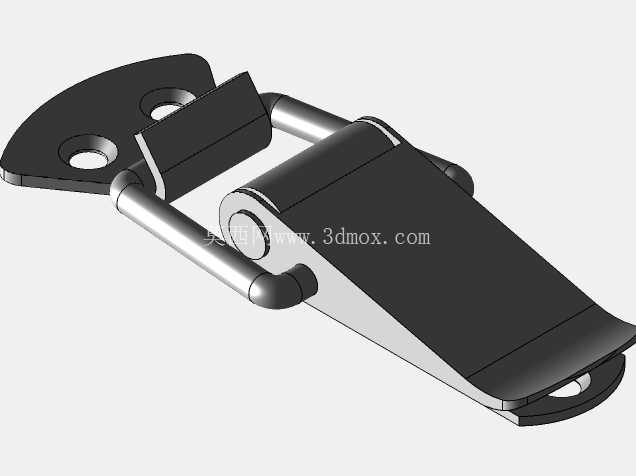

　　从功能分区来看，装置左侧设置透明储液罐体，可直观观察液位变化，罐体下方配套流体输送动力单元，可实现管路内流体的循环流动，管路上集成压力检测、流量调节组件，能够模拟工业现场流体输送环节的压力波动、流量变化等常见工况；右侧集成电气控制腔体，面板上布置操作按钮、状态指示灯与参数显示单元，腔体内部预留PLC安装位与信号接线端子排，可直接对接市面主流SCADA数据采集系统，实现温度、压力、流量三类核心参数的实时上传与远程调控。底部设置储液接水盘，可承接管路渗漏或实训操作中溢出的液体，避免实训过程中液体渗漏污染实验室地面，同时也方便实训结束后的废液收集与管路排空。

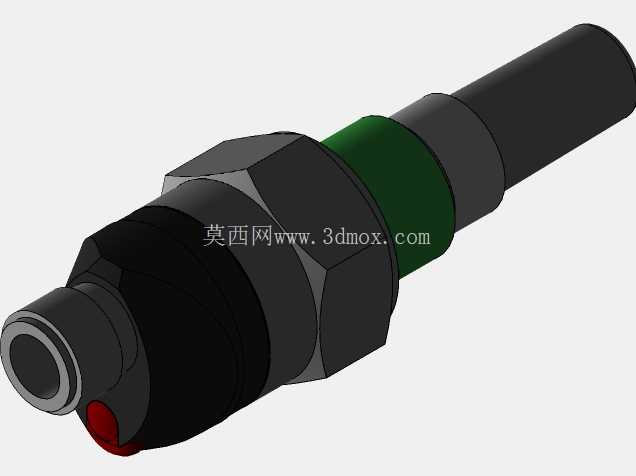

　　设计阶段优先考虑教学场景的实操安全性，所有带电部件与流体管路做物理隔离，强电接线区域设置绝缘防护挡板，流体管路采用快插式接头，既方便学员在实训中自主拆装、更换传感器或调节管路结构，也能降低管路连接不当导致的漏液风险。温度控制单元采用低功率加热模块，搭配过热保护装置，即使学员操作失误出现参数设置错误，也不会出现高温烫伤或设备烧毁的问题，完全适配教学场景下新手操作的容错需求。

　　在实际教学应用中，这套装置可覆盖多类实训科目：学员可通过SCADA系统组态画面，实时采集管路压力、流体温度、循环流量的实时数据，完成参数趋势曲线绘制、报警阈值设置、远程启停控制、PID参数整定等实操训练，也可人为模拟管路堵塞、液位不足、温度超限等故障场景，训练学员的故障排查与应急处置能力。不同于纯虚拟仿真系统，这套装置的参数变化存在真实的物理滞后与惯性，学员在调试PID参数时，能够直观观察到参数调整后系统的实际响应过程，建立控制参数与实际控制效果的对应认知，弥补纯软件仿真与工业现场实际工况之间的差距。

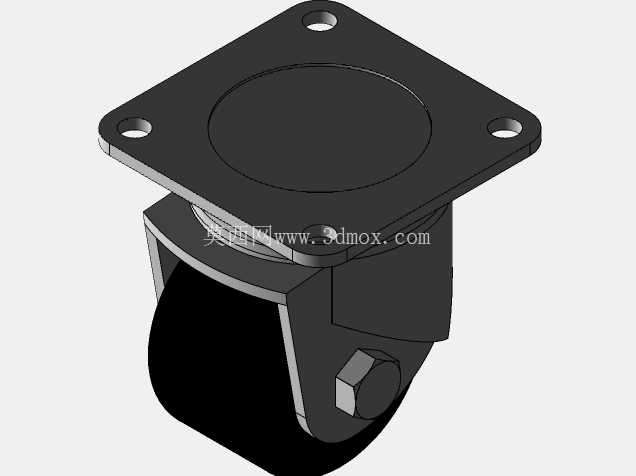

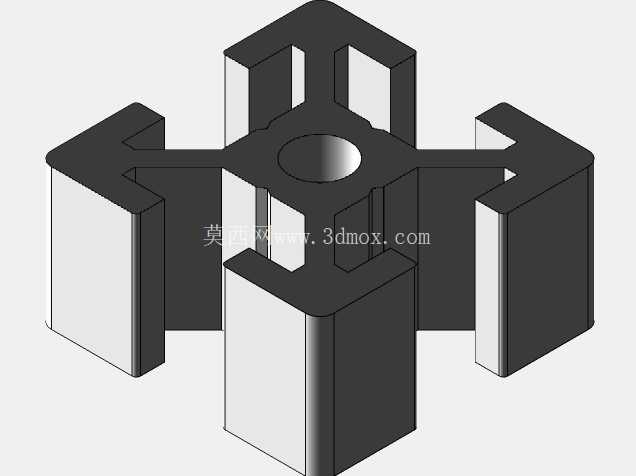

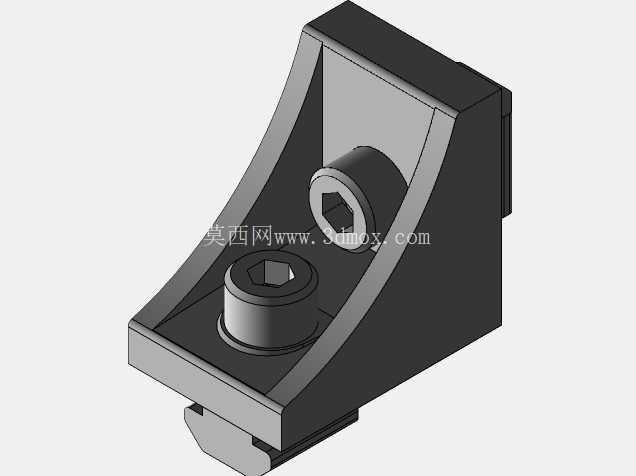

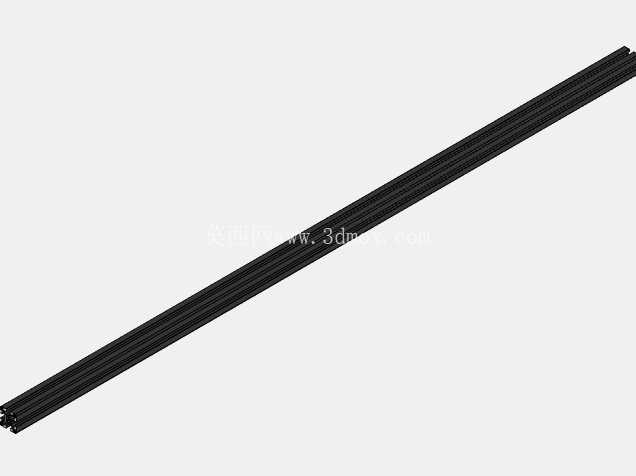

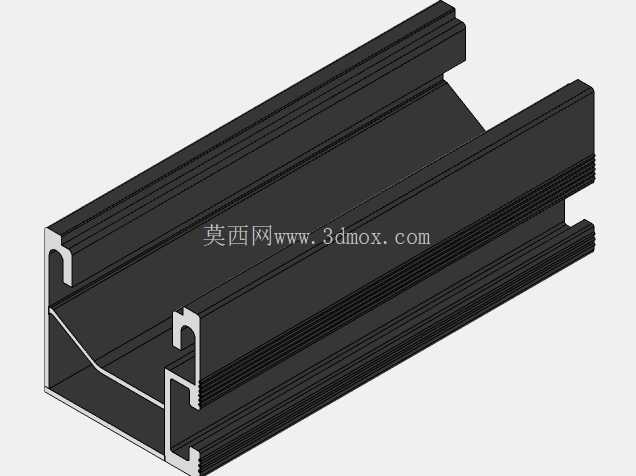

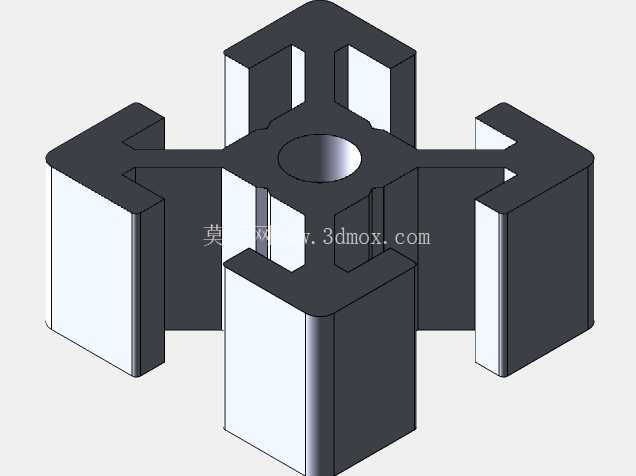

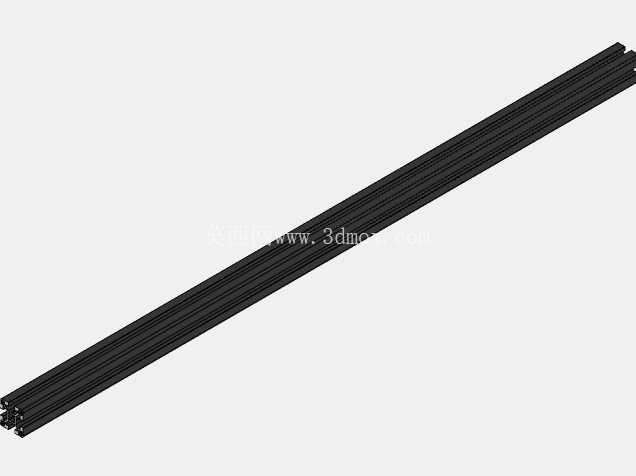

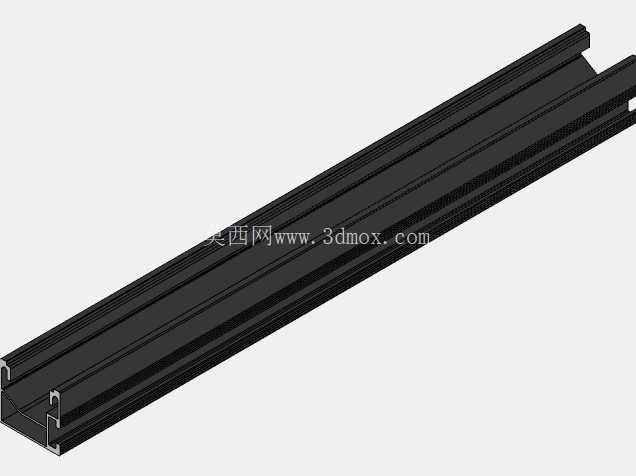

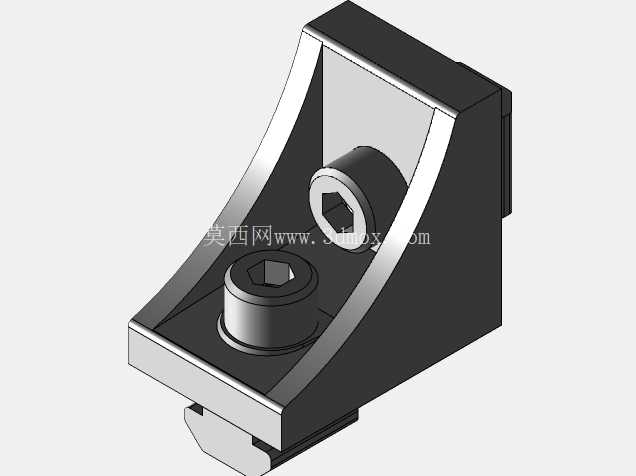

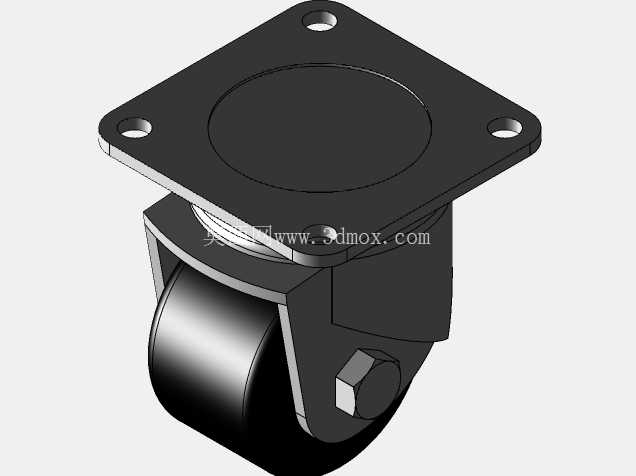

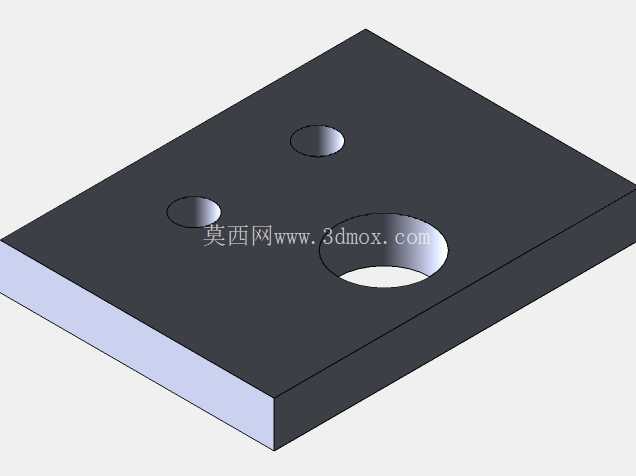

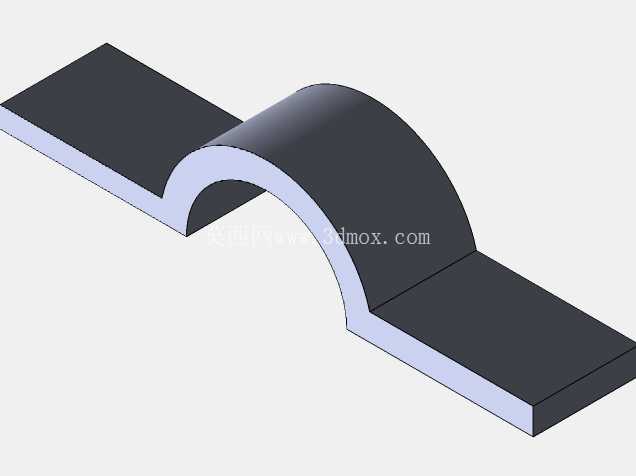

　　机架的铝型材采用标准4040系列型材搭建，所有安装孔位均做通用化设计，后期可根据教学需求拓展加装新的传感器或执行组件，比如增加液位开关、变频调速模块、比例调节阀等部件，拓展实训科目的覆盖范围，无需重新搭建整体机架。设备底部的脚轮采用带刹车结构，实训时锁定脚轮即可保证设备稳定性，需要调整实验室布局或移动设备开展演示教学时，解锁刹车即可轻松推移，无需额外吊装或搬运工具。流体管路采用透明与不透明管路结合的布置方式，关键观察段使用透明管路，方便学员直接观察流体流动状态，非观察段采用耐温耐压的工业级管路，保证长期实训使用的可靠性。
