拖拉机挂载式旋转圆盘秸秆收割粉碎还田装置

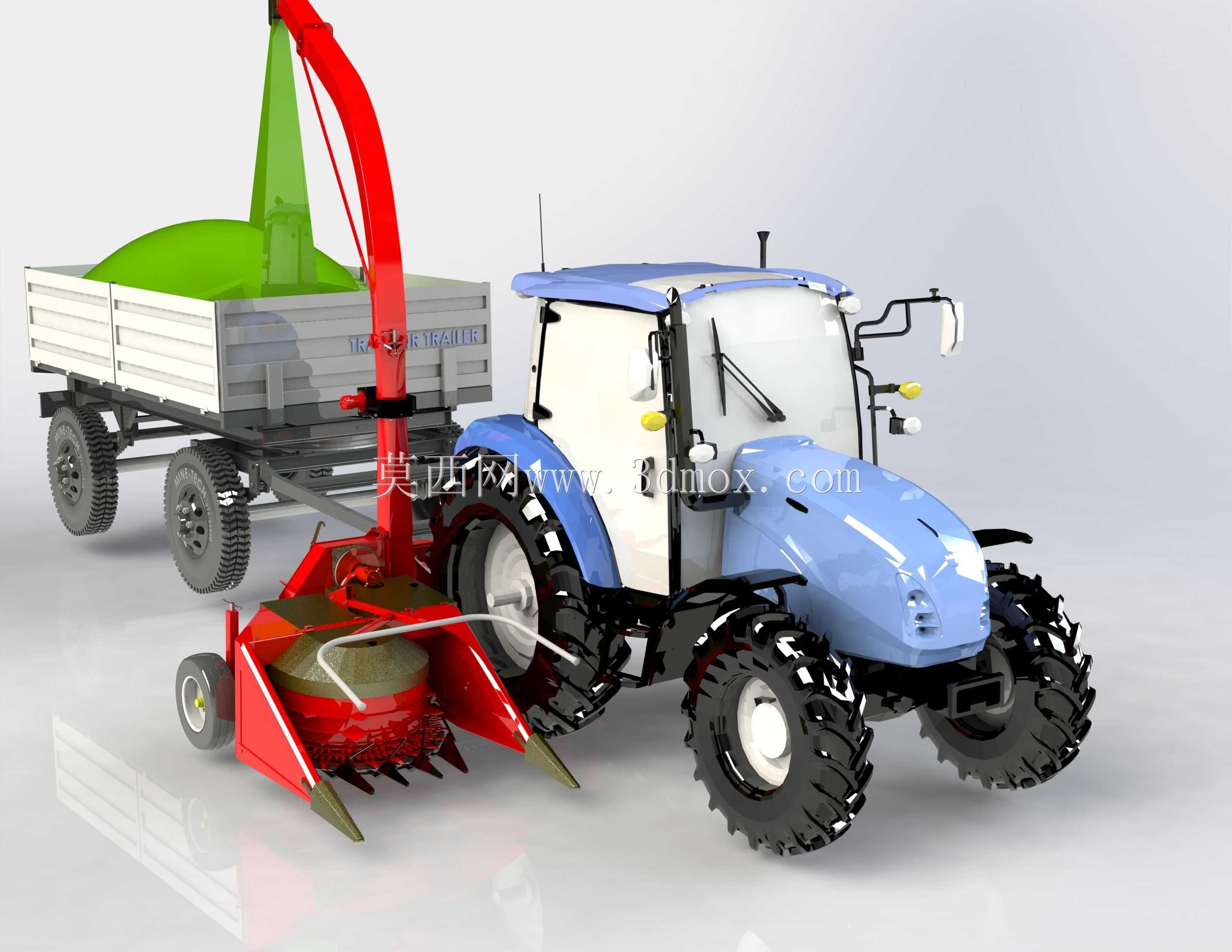

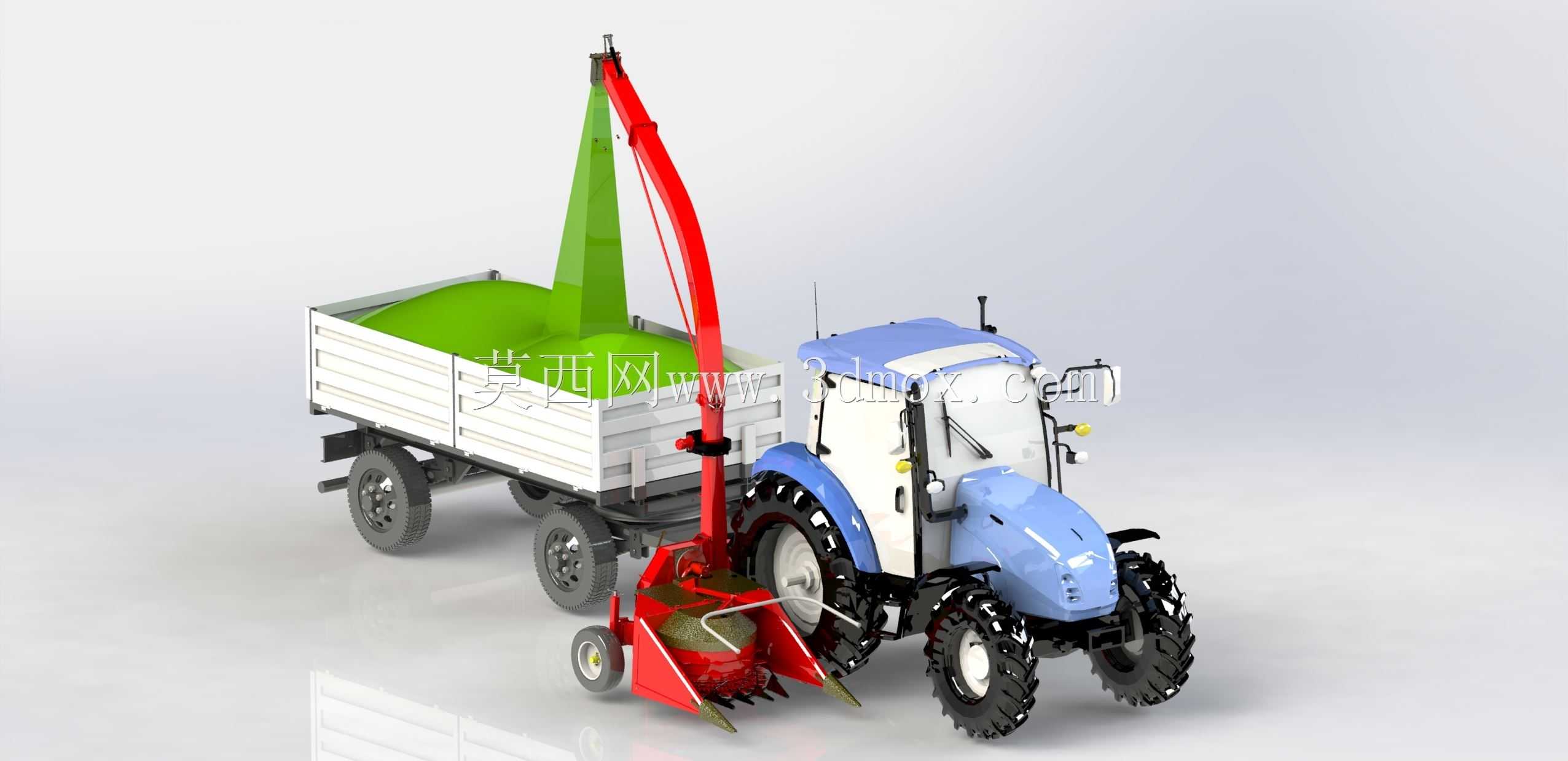

　　这套挂载作业部件主要面向旱田规模化种植区的秸秆处理环节，适配大马力轮式拖拉机后置三点悬挂接口，在玉米、高粱、向日葵等高秆作物收获完成后同步进地，将站立或铺放在地表的作物茎秆抓取、切断并细碎抛撒，直接完成秸秆还田作业，也可在青贮收获季配合集料装置完成饲草切段收集，替代人工砍运和多机具往返作业，大幅缩短秋整地窗口期的作业耗时。

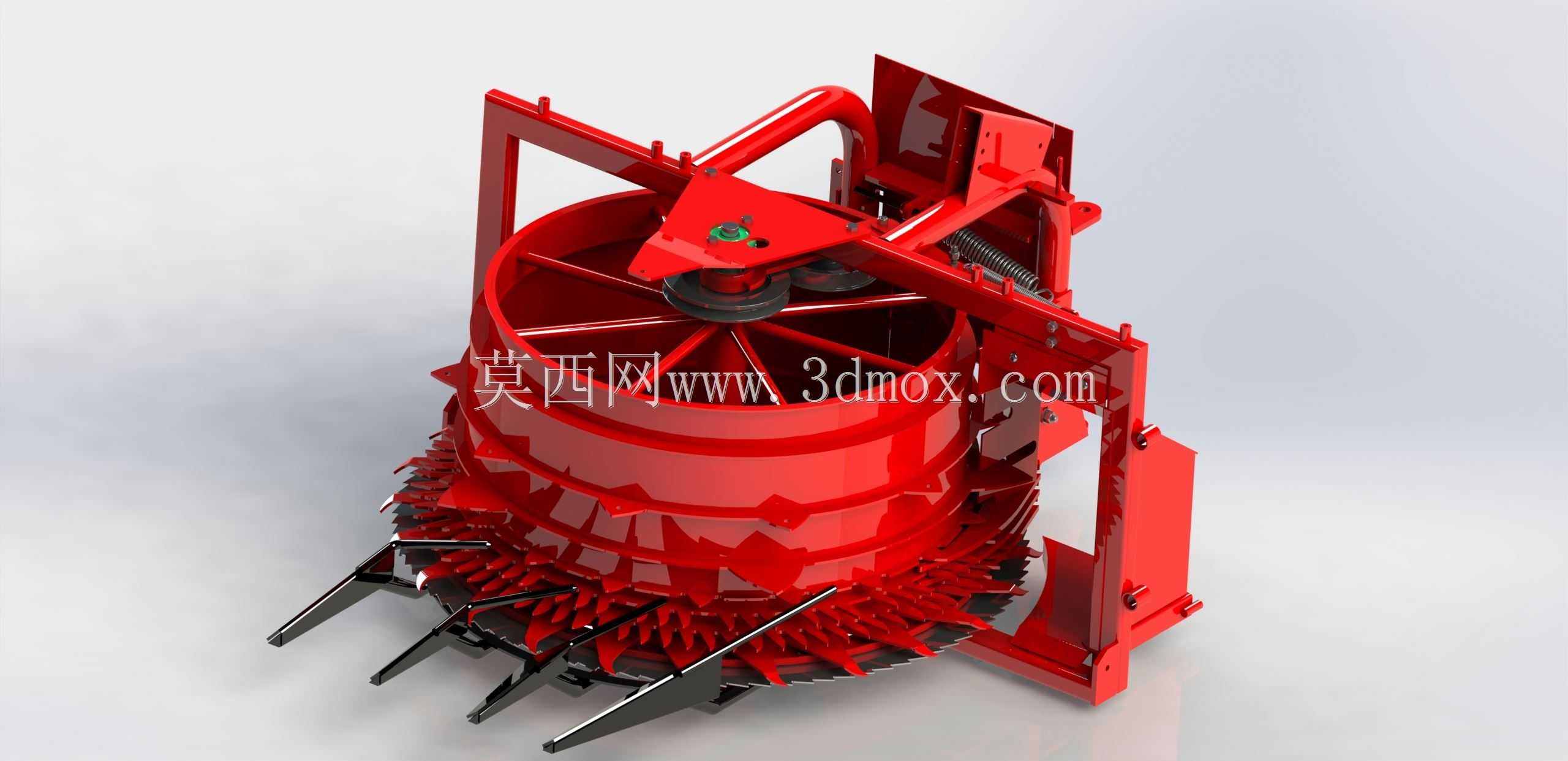

　　从作业逻辑来看，整机核心工作腔为立式回转圆筒结构，圆筒外周沿圆周均布多组弯折切削刀齿，刀齿采用交错相位排布，相邻刀组的切入轨迹存在小幅轴向重叠，行进过程中前端分禾导尖先把垄上倒伏、缠绕的茎秆捋顺并导向喂入区，旋转刀齿以较高线速度接触茎秆基部，依靠冲击和剪切双重作用把茎秆扯入圆筒与定刀之间的间隙，定刀沿筒体内壁分段固定，动定刀间隙控制在几毫米量级，保证茎秆通过时被反复切削成符合还田腐解要求的短段，碎料经筒内导流叶片带动从后侧排料口均匀甩出，抛撒幅宽基本覆盖拖拉机单轮作业幅宽，不会出现条堆堆积影响后续翻埋的问题。

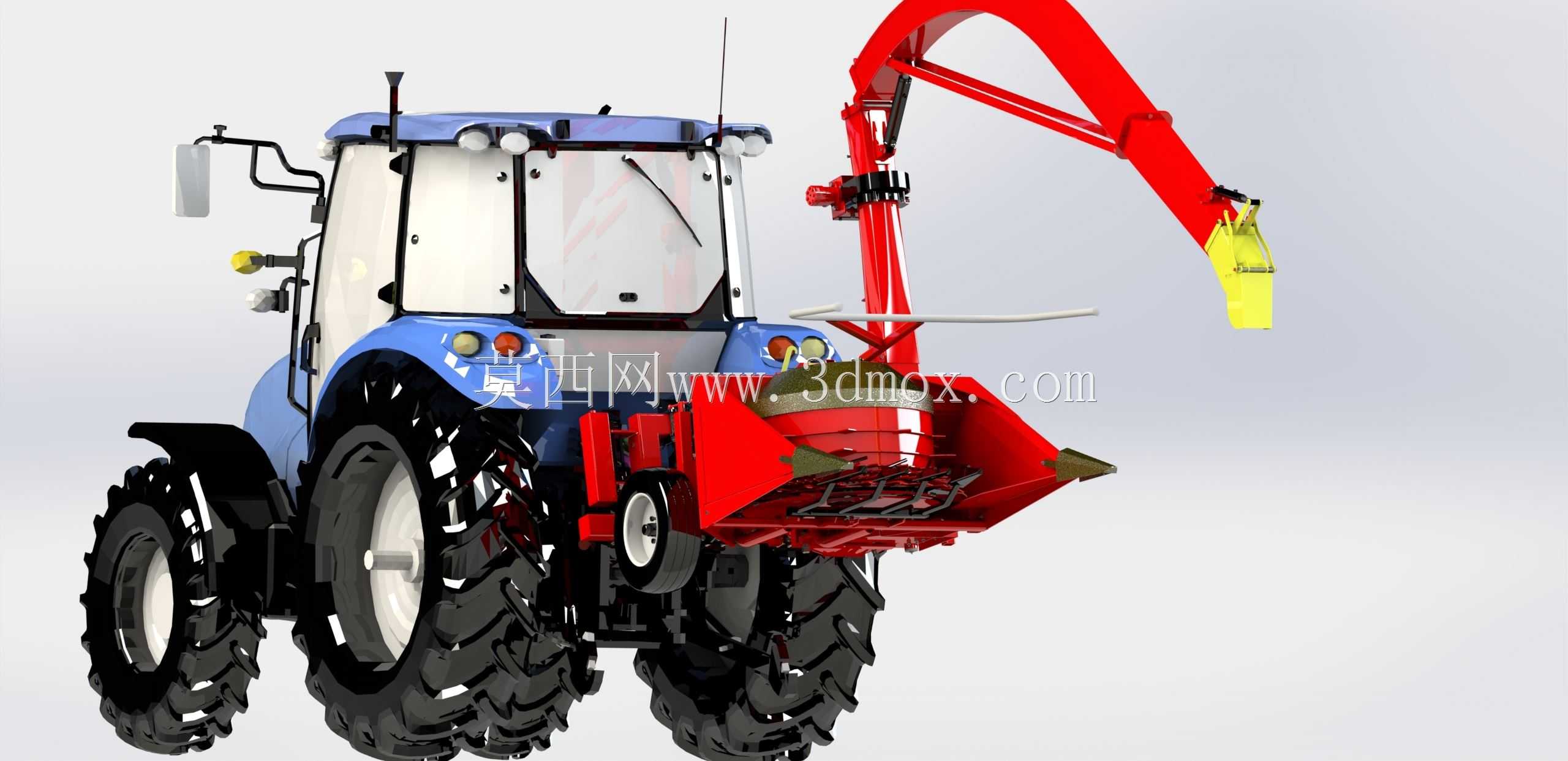

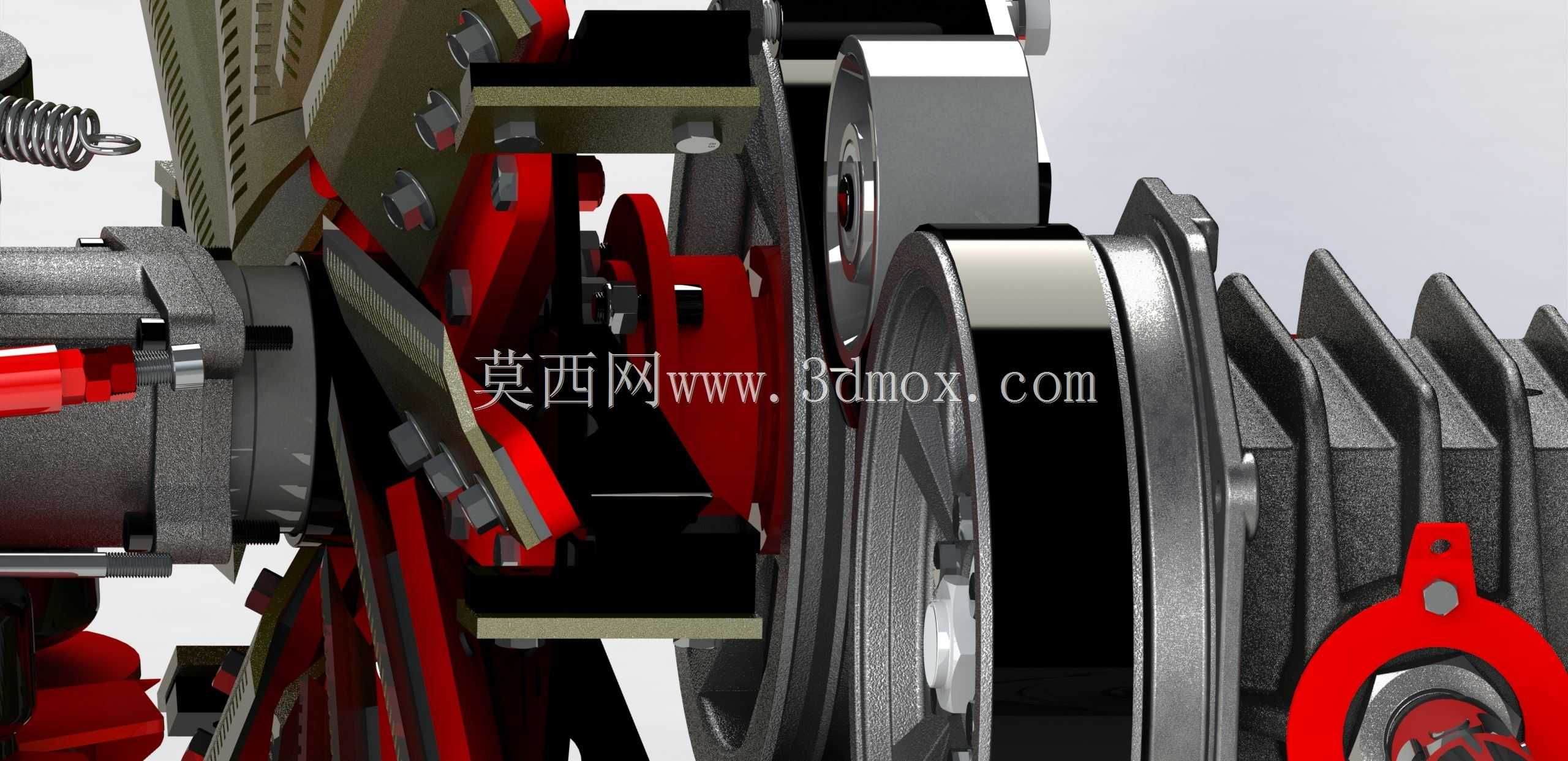

　　结构布局上，挂载架采用厚壁矩形管焊接成门型框架，上部预留标准三点悬挂销轴孔，孔位间距和下悬挂点高度完全匹配主流拖拉机悬挂尺寸，框架侧面设置可调限位支撑杆，作业时可限制机具横向摆动，转场运输时通过液压臂提升至安全离地高度，机架与旋转工作筒之间布置重载轴承座，主轴采用阶梯轴设计，承受旋转切削带来的径向冲击和交变扭矩，传动侧预留皮带轮或液压马达安装位，可根据配套拖拉机动力输出形式选择PTO机械传动或液压驱动方案，弹簧张紧机构布置在机架侧梁，作业中碰到石块、树根等硬物时刀盘组可产生小幅避让回弹，避免刀齿崩断或主轴过载变形。

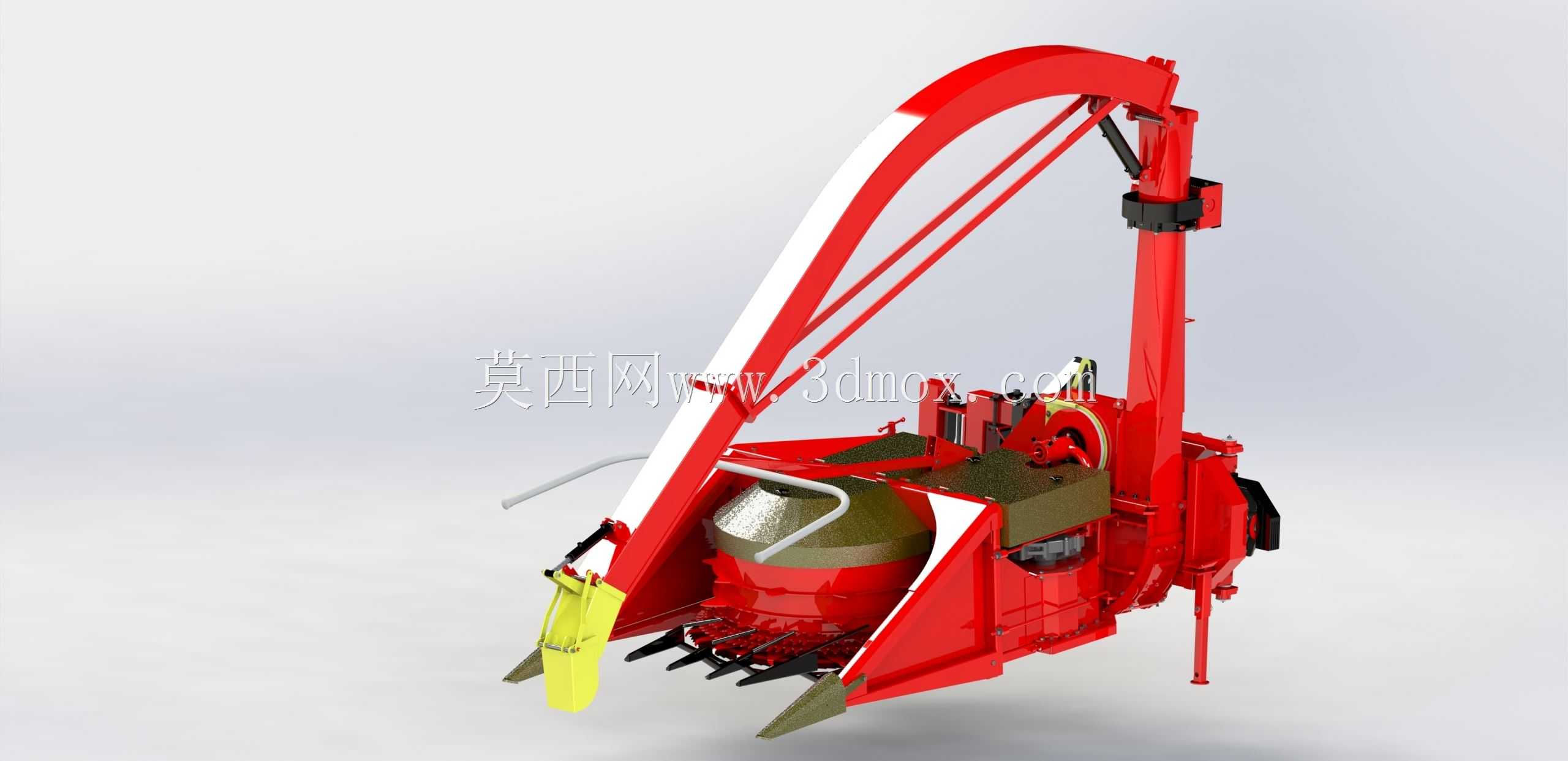

　　设计阶段重点考量了田间工况的复杂性：圆筒外壳采用厚钢板卷焊成型，外周加焊环形加强筋，抵御碎秸秆高速冲刷和意外磕碰；前端分禾尖选用耐磨合金钢制作，刃口做淬火处理，磨损后可单独拆卸更换，不必整体更换工作腔；所有旋转刀齿通过螺栓固定在刀盘辐条上，维护时从机具侧面即可完成拆换，无需吊起整机。整机作业幅宽适配一到两垄作物行距，最低作业留茬高度可通过限深滑板调整，机架侧边的限深部件沿地表滑动，自动跟随地形起伏控制刀齿入土深度，既保证茎秆基部被完全切断，又避免刀齿过量啃土加剧磨损。

　　三维建模过程中完整还原了每一组刀齿的相位角度、悬挂架的安装孔位、传动护罩的折弯形态以及弹簧避让机构的装配关系，所有配合面保留实际工程间隙，运动部件预留旋转行程空间，不存在结构干涉，设计人员可直接在此基础上校验不同马力拖拉机的挂载匹配性，核算作业幅宽与拖拉机轮距的适配关系，也可针对不同区域的作物品种调整刀齿数量、定刀间隙和排料导向角度，衍生出适配青贮收获、秸秆还田、残膜回收前置处理等不同工况的变型机型，整机结构紧凑，挂载后拖拉机的转弯半径和通行宽度无明显增加，适配小块农田和大地块连片作业的转场需求。
