农用拖拉机后置液压铲运装载斗

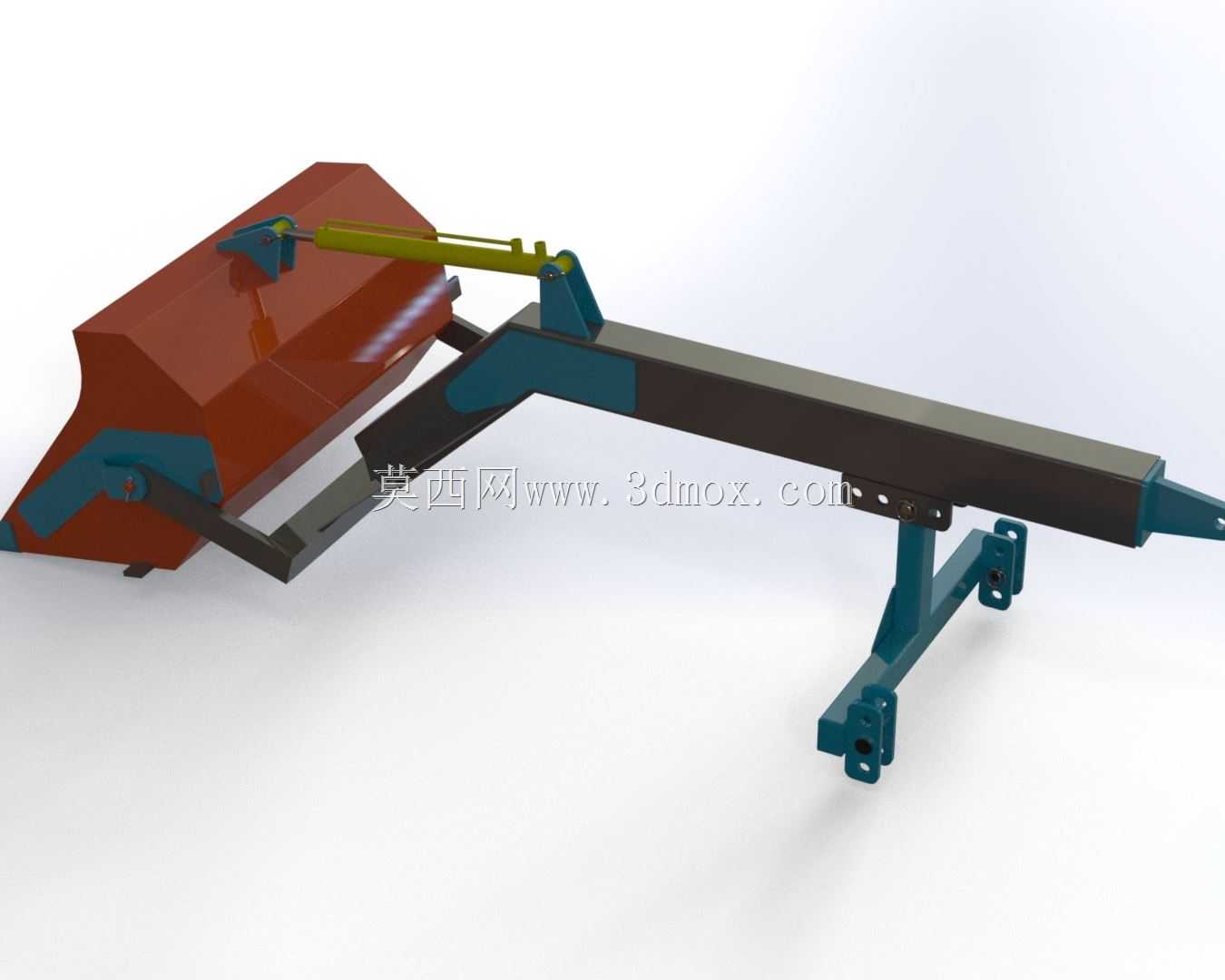

　　这套后置挂接式农用铲运装载斗，主要面向中小型农场、果园、畜牧场与田间短距离转运场景，解决散料收集、土方归堆、厩肥清运、谷物转运过程中，人工装卸效率低、小型装载设备进场受限的痛点。整机采用三点悬挂结构与拖拉机后部动力输出位匹配，无需对拖拉机本体做额外改装，挂接销位对齐后即可完成装配，适配多数常规马力段农用拖拉机的后悬挂安装接口。

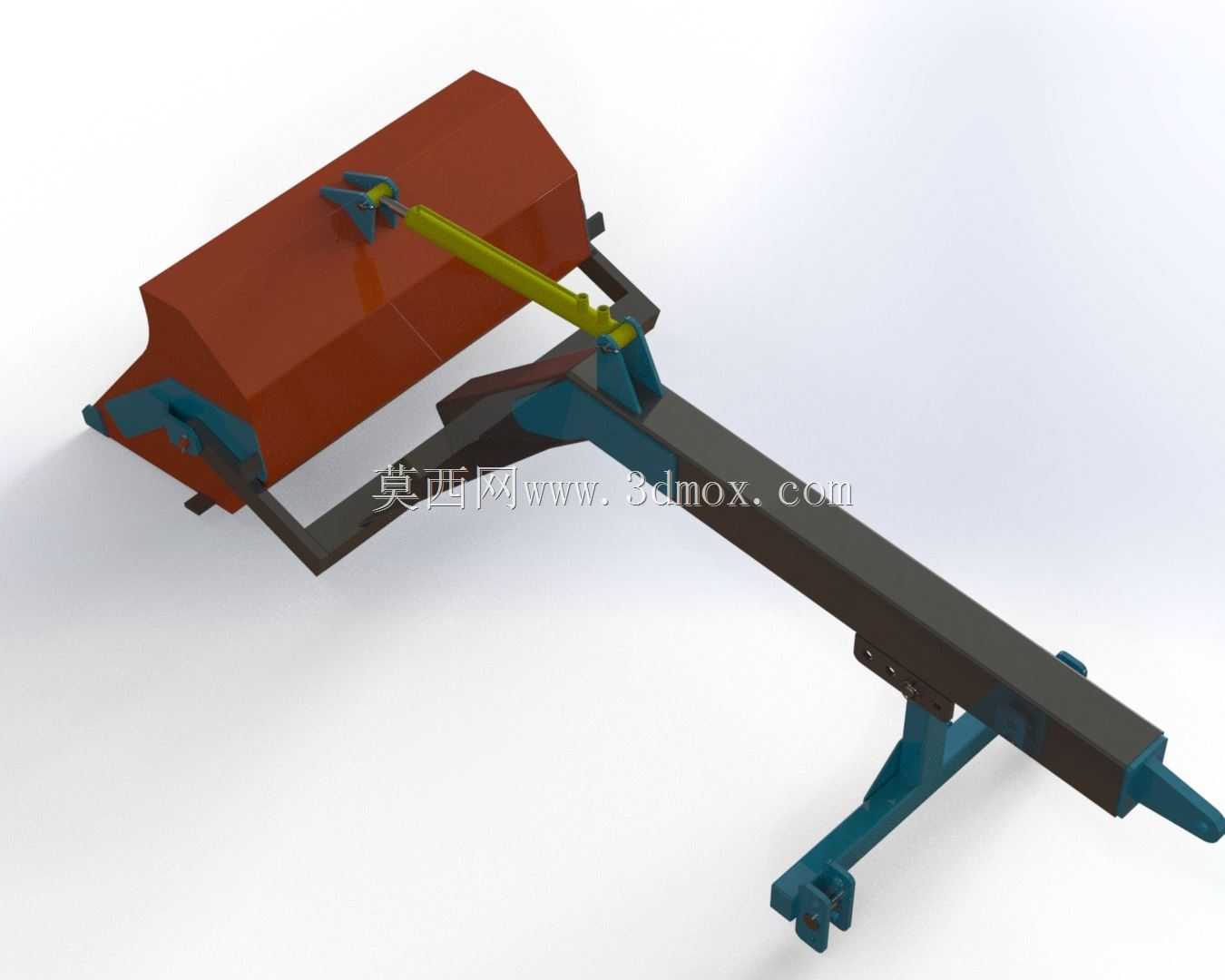

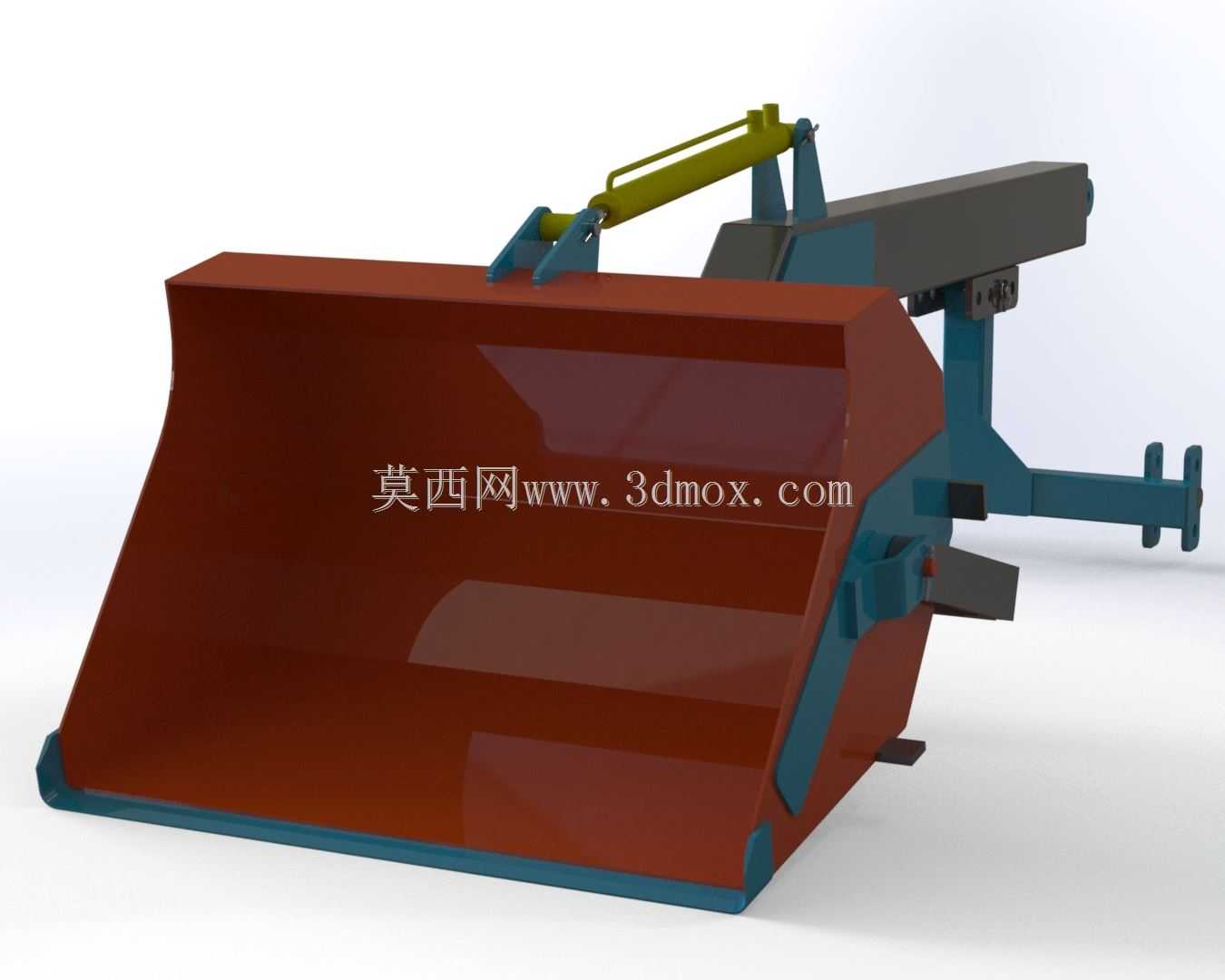

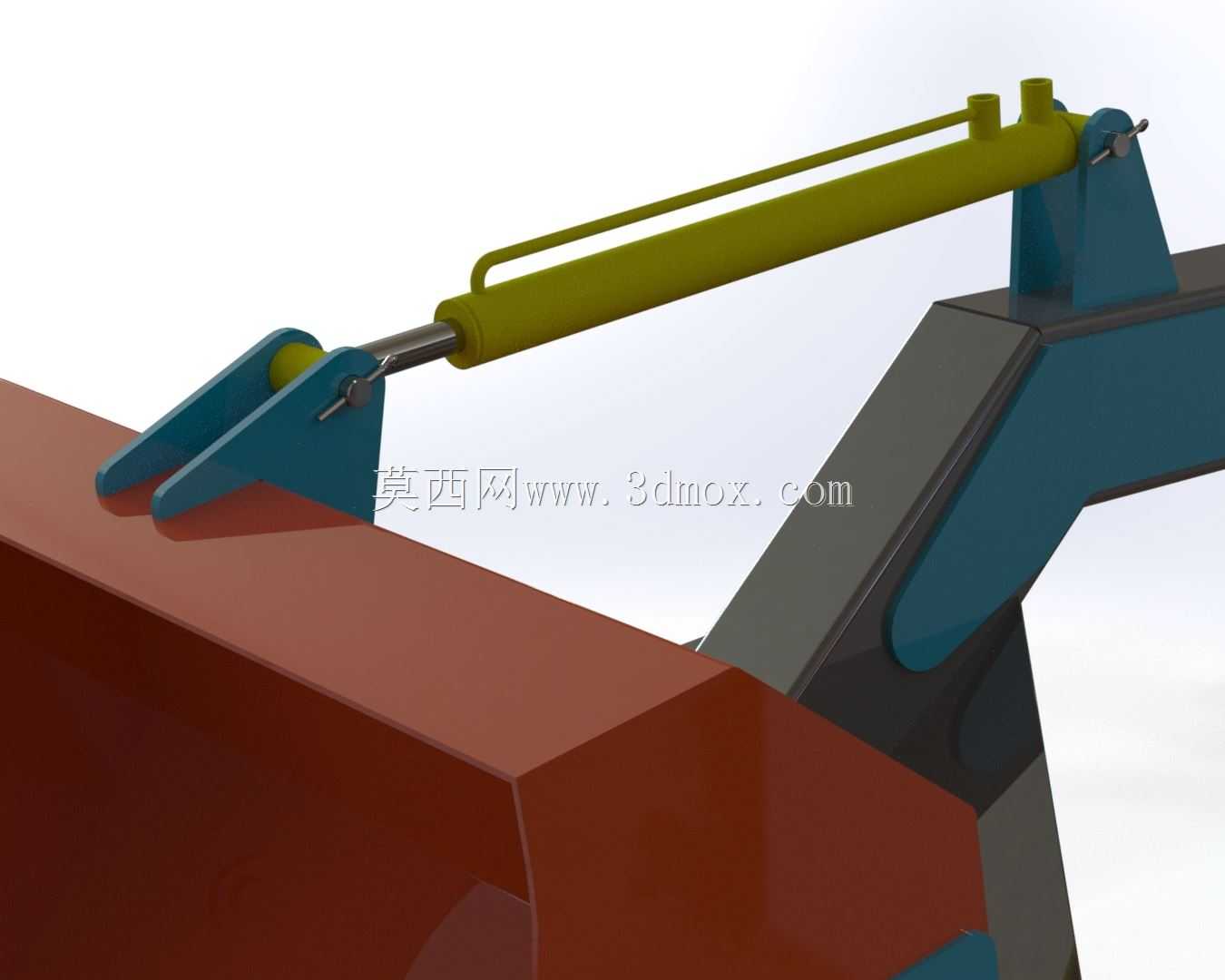

　　从实际作业逻辑来看，该设备的核心功能是依托拖拉机的行走动力与液压输出，完成低位铲取、抬升卸料、短途转运三类动作。前端宽幅铲斗采用大敞口斜壁设计，斗体前缘做加厚耐磨处理，铲入沙堆、腐熟厩肥、松散粮堆、田间碎土时，刃口可以顺畅切入料层，斜向斗壁不会出现散料卡滞，物料在铲入过程中会自然向斗腔内部滑移，单次满斗装载量适配小块农田、园区内的短驳作业需求，不需要频繁往返补料。斗体后侧的铰接举升臂采用双侧支撑布局，举升过程中斗体受力均匀，偏载铲取单侧堆料时，臂架不会出现明显扭转变形，配套的液压油缸横向布置在臂架上方，油管走线沿臂架内侧固定，作业时不会被树枝、秸秆剐蹭，油缸行程匹配斗体从地面铲取位到最高卸料位的完整动作区间，举升最高点可以对齐普通农用运输车的货厢栏板高度，直接完成高位卸料，不需要额外人工转料。

　　结构设计层面，整套装置的受力路径做了明确分层：铲斗作业时的冲击载荷首先通过斗体后侧的铰接销轴传递到两侧举升臂，再沿臂架传导到后部的悬挂连接架，最终分散到拖拉机后桥的三个悬挂挂接点，没有单薄的受力短板。斗体主体采用厚钢板折弯焊接成型，侧壁与底板的交接位置做连续角焊缝加固，长期铲取硬质碎土、砂石料时，斗体边缘不会出现开焊变形；臂架与连接架采用型钢拼焊，在保证整体刚性的前提下控制整机自重，避免拖拉机后部挂接后过载翘头。液压执行元件选用标准农用液压油缸，缸径与杆径匹配拖拉机常规液压输出压力，不需要额外加装增压阀组，农户日常维护时可以直接采购通用密封件更换，降低后期使用成本。

　　安装边界方面，设计阶段已经预留出足够的安全间隙：挂接完成后，铲斗最低落地位与拖拉机后轮之间保留足够的避让距离，拖拉机转向、倒车时铲斗不会磕碰轮胎；臂架举升到最高位置时，油缸、铰接点与拖拉机后部的动力输出轴、尾灯组件之间均留有安全空隙，全行程动作无干涉。设备的横向宽度适配常规田间作业道、果园行间的通行尺寸，在窄幅果园中作业时，铲斗两侧不会刮碰果树主干；运输转场时可以将铲斗落下至支撑位，整机重心压低，拖拉机在乡村道路行驶时稳定性更好。

　　针对不同作业场景，该结构还可以快速调整功能：将铲斗前缘更换为锯齿状刃口，即可用于铲取压实的厩肥、破碎后的田间秸秆堆；在斗体内部加装防粘衬板后，转运湿黏泥土、畜禽粪污时不会出现物料沾斗残留。日常作业结束后，只需要对各个铰接销轴位置加注润滑脂，检查液压油管接头是否有渗油，即可完成常规保养，整体结构没有复杂的电控组件，田间出现小故障时农机操作人员可以快速排查处理，非常适合基层农业生产的实际使用环境。
